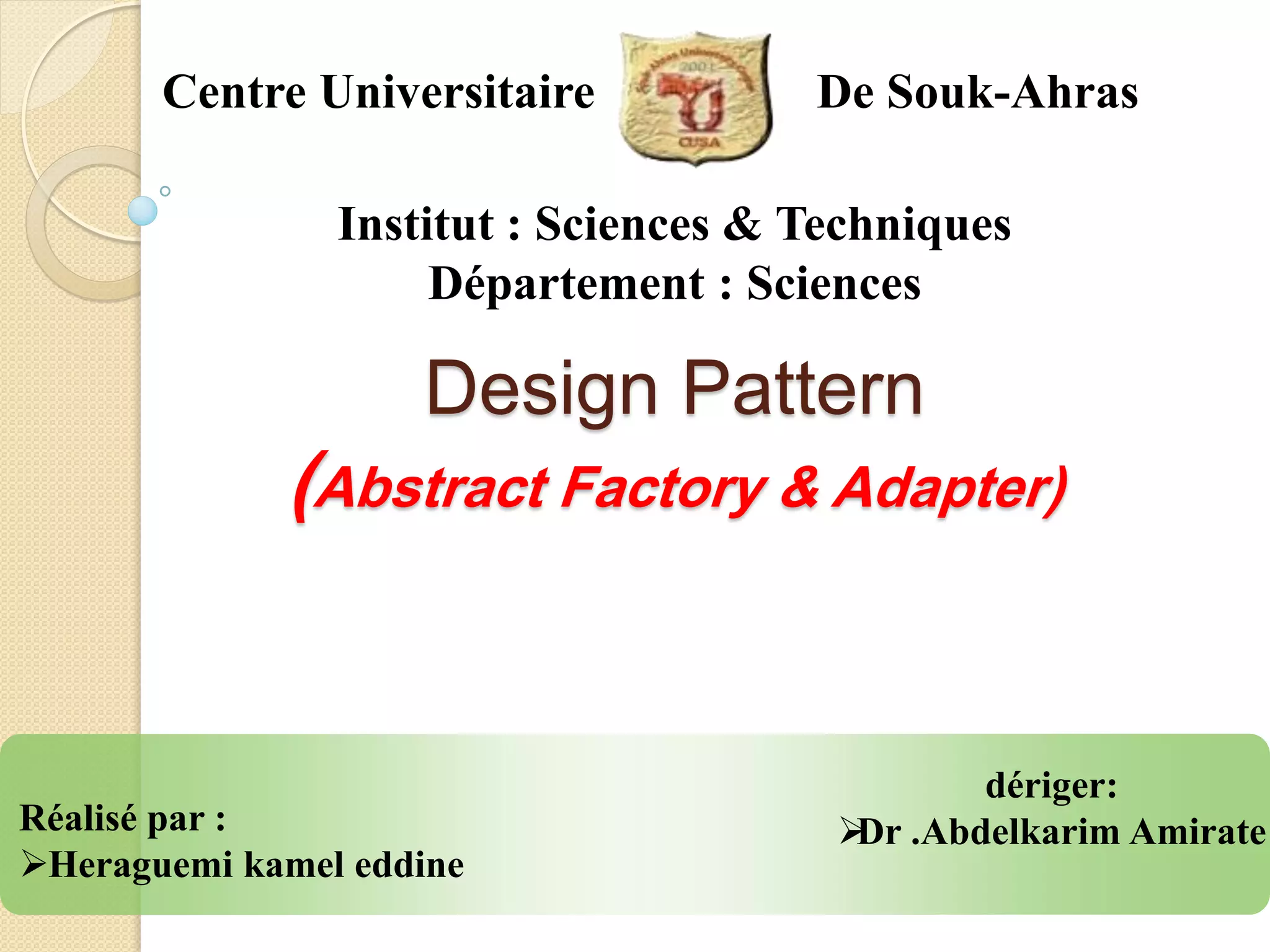

Centre Universitaire           De Souk-Ahras

                Institut : Sciences & Techniques
                     Département : Sciences

                    Design Pattern
             (Abstract Factory & Adapter)


                                             dériger:
Réalisé par :                           .Abdelkarim Amirate
                                        Dr
Heraguemi kamel eddine
Définition
  “Each pattern describes a problem which occurs over
   and over again in our environment, and then describes
   the core of the solution to that problem, in suh a way
   that you can use this solution a million times over,
   without ever doing it the same way twice”[Alexander,
   1977]
 Un patron de conception a 4 constituent :
• nom du patron: un mot/phrase que l’on utilise qui réfère une
famille de problèmes, une famille de solutions, et leur impact.
• problème: une description des problèmes typiques de conception
• solution: décrit les éléments constitutifs de la solution, leur
responsabilités, relations, et intéractions
• conséquences: impact et compromis résultant de l’application du
patron
                                                                    2
Types de patrons
   Créationnels:AbstractFactory,Singleton, Builder,…
 • Font l’abstracion du processus l’instanciasion afin de rendre un
système indépendant de la façon dont ses objets sont créés et
représentés;
   Structurels: Adapter, Bridge, Composite, Decorator,
    Façade,…
 • Se concentrent sur la façon dont les classes et les objets sont
composés pour obtenir de plus grandes structures

 Comportementaux: Iterator, Visitor, Observer, State,
    trategy, Mediator, …
• Décrivent les modèles de communicaton et interacton entre les
objets


                                                                      3
AbstractFactory   Adapter




                            4
Abstract Factory (1/7)
   Idée
    ◦ Fournir une interface pour créer des familles d’objets
      associés sans connaître leur classe réelle.
    ◦ La création d’objets regroupés en familles sans devoir
      connaître les classes concrètes destinées à la création
      de ces objets.
   Synonymes : Kit, Fabrique abstraite, Usine
    abstraite




                                                                5
Abstract Factory (2/7)
   Champs d’application
    ◦ Bibliothèque fournie avec seulement leurs interfaces,
      pas leurs implémentations
      (bibilothèque graphique, look-and-feel)
    ◦ Un système utilisant des produits a besoin d’être
      indépendant de la façon dont ces produits sont créés
      et regroupés ;
    ◦ Un système est paramétré par plusieurs familles de
      produits qui peuvent évoluer.




                                                              6
Abstract Factory (3/7)




                         7
Abstract Factory (4/7)
   Structure
    ◦ La fabrique
       AbstractFactory déclare l’interface pour les opérations qui
        créent des objets abstraits
       ConcreteFactory implémente les opérations qui crée les objets
        concrets
    ◦ Les objets (plusieurs types)
       AbstractProduct déclare une interface pour un type d’objet
       ConcreteProduct définit un objet qui doit être créé par la
        fabrique concrète correspondante et implémente l’interface
        AbstractProduct
    ◦ L’utilisateur
       Client utilise seulement les interfaces déclarée par
        AbstractFactory et par les classes AbstractProduct



                                                                        8
Abstract Factory (5/7)
   Collaborations
    ◦ Normalement, une seule instance de fabrique
      concrète est créée à l’exécution. Cette fabrique
      crée les objets avec une implémentation
      spécifique. Pour créer différents sortes
      d’objets, les clients doivent utiliser différentes
      fabriques concrètes.
    ◦ La fabrique abstraite défère la création des
      objets à ses sous-classes concrètes


                                                       9
Abstract Factory (6/7)
   Conséquences
    ◦ Isolation des classes concrètes (seules les
      classes abstraites/interface sont connues)
    ◦ Échange facile des familles de produit
    ◦ Encouragement de la cohérence entre les
      produits




                                                    10
Abstract Factory (7/7)
   Implémentation
    ◦ Les fabriques sont souvent des singletons
    ◦ Ce sont les sous-classes concrètes qui font la
      création, en utilisant le plus souvent une
      Factory Method
    ◦ Si plusieurs familles sont possibles, la
      fabrique concrète utilise Prototype




                                                       11
Patron de structure



Adapter (1/4)
   Idée
    ◦ Convertir l’interface d’une classe en une autre
      interface qui est attendue par un client.
    ◦ Permet de faire collaborer des classes qui n’auraient
      pas pu le faire à cause de l’incompatibilité de leurs
      interfaces
   Exemple
    ◦ Une classe de bibliothèque conçue pour la réutilisation
      ne peut pas l’être à cause d’une demande spécifique
      de l’application
    ◦ Les Adapter de java : MouseAdapter,
      WindowAdapter,etc.



                                                              12
Patron de structure



Adapter (2/4)
   Structure
    ◦ Une cible (Target) définit l’interface spécifique à
      l’application que le client utilise
    ◦ Le Client collabore avec les objets qui sont
      conformes à l’interface de Target
    ◦ La classe à adapter (Adaptee) est l’interface
      existante qui a besoin d’adaptation
    ◦ L’adaptateur (Adapter) adapte effectivement
      l’interface de Adaptee à l’interface de Target par
      traduction des accès (appels de méthode)


                                                            13
Adapter (2/4)




                14
Patron de structure



Adapter (3/4)
   Conséquences
    ◦ Pour la classe de l’objet qui adapte
      Pas possible d’adapter une classe et ses sous-classes
      Mais redéfinition possible du comportement (sous-
       classe)
    ◦ Pour l’objet qui adapte
      Un adapter peut travailler avec plusieurs Adaptees
      Plus difficile de redéfinir le comportement
       d’Adaptee (sous-classer puis obliger Adapter a
       référencer la sousclasse)



                                                               15
Patron de structure



Adapter (4/4)
   Implémentation
    ◦ Par héritage (multiple) de la classe à adapter,
      en y ajoutant les méthodes de l’interface cible
      et en assurant les appels corrects aux méthodes
      de la classe à adapter
    ◦ Par composition, selon le même principe (faire
      correspondre les appels de méthode) sauf que
      la classe à adapter est un champ de la classe
      qui adapte


                                                    16
   Exmple Crier en JAVA sur Eclipse
