1. Nicolas Rubay 1

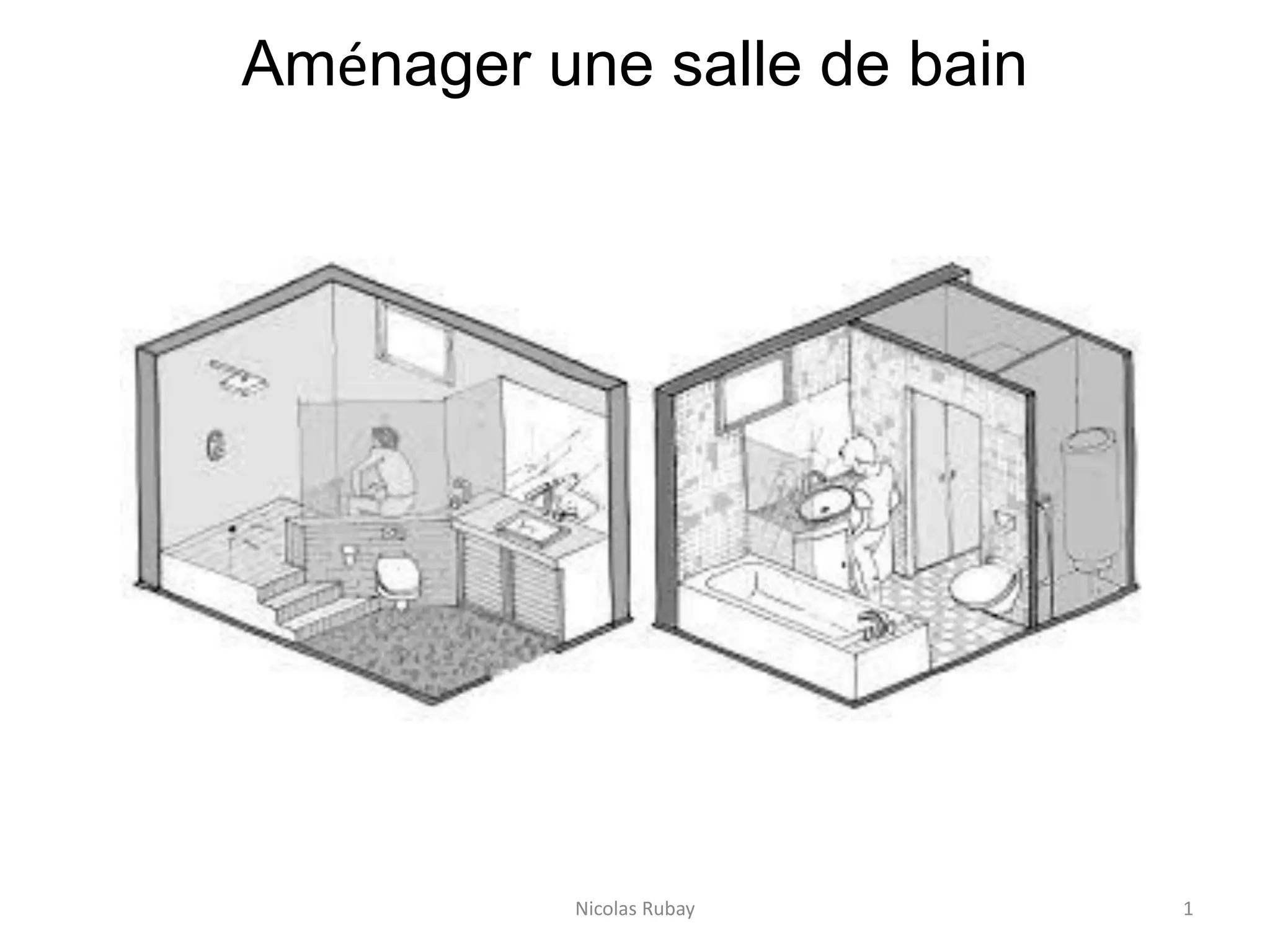

Aménager une salle de bain

2. Nicolas Rubay 2

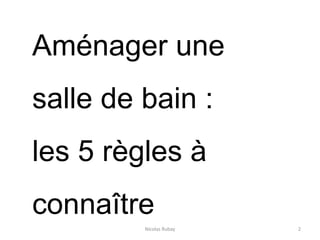

Aménager une
salle de bain :
les 5 règles à
connaître

3. Nicolas Rubay 3

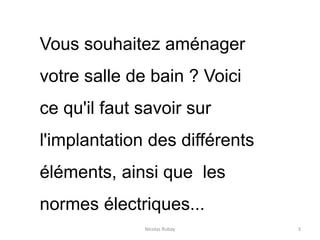

Vous souhaitez aménager
votre salle de bain ? Voici
ce qu'il faut savoir sur
l'implantation des différents
éléments, ainsi que les
normes électriques...

4. Nicolas Rubay 4

5. Nicolas Rubay 5

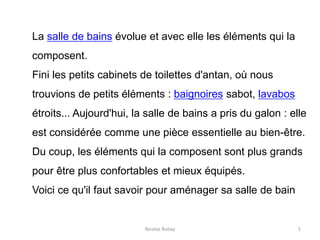

La salle de bains évolue et avec elle les éléments qui la
composent.
Fini les petits cabinets de toilettes d'antan, où nous
trouvions de petits éléments : baignoires sabot, lavabos
étroits... Aujourd'hui, la salle de bains a pris du galon : elle
est considérée comme une pièce essentielle au bien-être.
Du coup, les éléments qui la composent sont plus grands
pour être plus confortables et mieux équipés.
Voici ce qu'il faut savoir pour aménager sa salle de bain

6. Nicolas Rubay 6

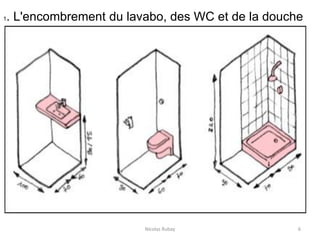

1. L'encombrement du lavabo, des WC et de la douche

7. Nicolas Rubay 7

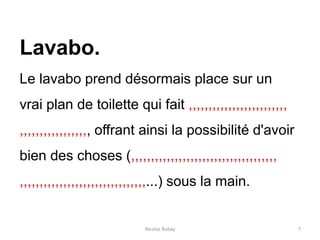

Lavabo.
Le lavabo prend désormais place sur un
vrai plan de toilette qui fait ,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,, offrant ainsi la possibilité d'avoir
bien des choses (,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,...) sous la main.

8. Nicolas Rubay 8

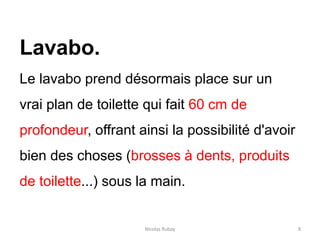

Lavabo.
Le lavabo prend désormais place sur un
vrai plan de toilette qui fait 60 cm de
profondeur, offrant ainsi la possibilité d'avoir
bien des choses (brosses à dents, produits
de toilette...) sous la main.

9. Nicolas Rubay 9

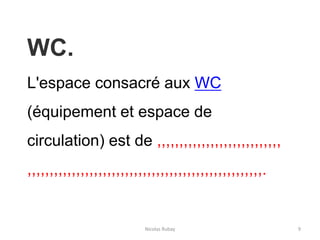

WC.
L'espace consacré aux WC
(équipement et espace de
circulation) est de ,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,.

10. Nicolas Rubay 10

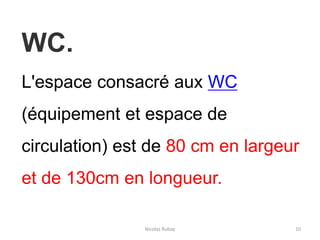

WC.
L'espace consacré aux WC
(équipement et espace de
circulation) est de 80 cm en largeur
et de 130cm en longueur.

11. Nicolas Rubay 11
Douche.
Le bac à douche de ,,,,,,,,,,,,,, ne se fait
quasiment plus.
La dimension la plus utilisée est
aujourd'hui de ,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

12. Nicolas Rubay 12

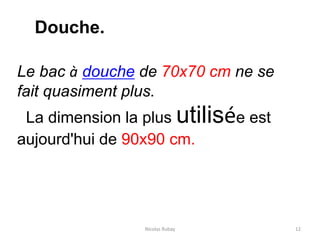

Douche.
Le bac à douche de 70x70 cm ne se
fait quasiment plus.
La dimension la plus utilisée est
aujourd'hui de 90x90 cm.

13. Nicolas Rubay 13

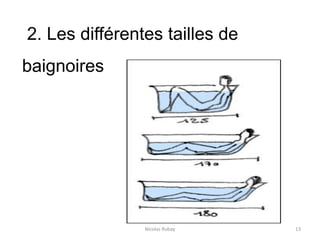

2. Les différentes tailles de
baignoires

14. Nicolas Rubay 14

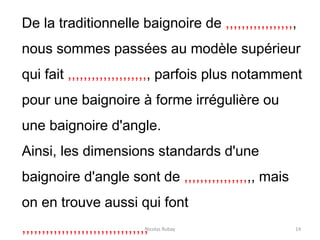

De la traditionnelle baignoire de ,,,,,,,,,,,,,,,,,,
nous sommes passées au modèle supérieur
qui fait ,,,,,,,,,,,,,,,,,,,,, parfois plus notamment
pour une baignoire à forme irrégulière ou
une baignoire d'angle.
Ainsi, les dimensions standards d'une
baignoire d'angle sont de ,,,,,,,,,,,,,,,,,, mais
on en trouve aussi qui font
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

15. Nicolas Rubay 15

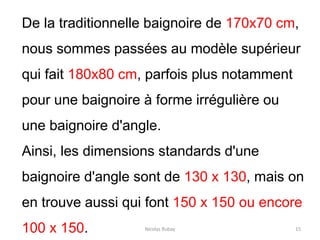

De la traditionnelle baignoire de 170x70 cm,
nous sommes passées au modèle supérieur
qui fait 180x80 cm, parfois plus notamment
pour une baignoire à forme irrégulière ou
une baignoire d'angle.
Ainsi, les dimensions standards d'une
baignoire d'angle sont de 130 x 130, mais on
en trouve aussi qui font 150 x 150 ou encore
100 x 150.

16. Nicolas Rubay 16

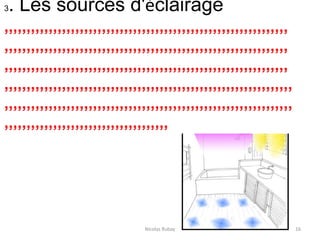

3. Les sources d'éclairage
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

17. Nicolas Rubay 17

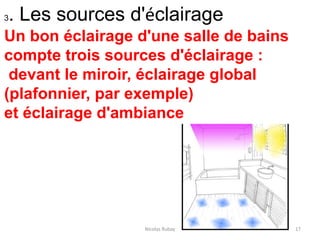

3. Les sources d'éclairage
Un bon éclairage d'une salle de bains
compte trois sources d'éclairage :
devant le miroir, éclairage global
(plafonnier, par exemple)
et éclairage d'ambiance

18. Nicolas Rubay 18

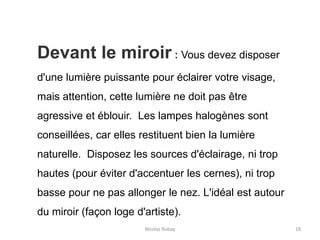

Devant le miroir : Vous devez disposer
d'une lumière puissante pour éclairer votre visage,
mais attention, cette lumière ne doit pas être
agressive et éblouir. Les lampes halogènes sont
conseillées, car elles restituent bien la lumière
naturelle. Disposez les sources d'éclairage, ni trop
hautes (pour éviter d'accentuer les cernes), ni trop
basse pour ne pas allonger le nez. L'idéal est autour
du miroir (façon loge d'artiste).

19. Nicolas Rubay 19
Éclairage global : Pour les tâches
quotidiennes, vous devez également
disposer d'un éclairage global de la pièce.
Un plafonnier peut faire l’affaire.
Toutefois, si votre salle de bains est équipée
d'un faux plafond, préférez les spots
encastrés. C'est plus discret.

20. Nicolas Rubay 20

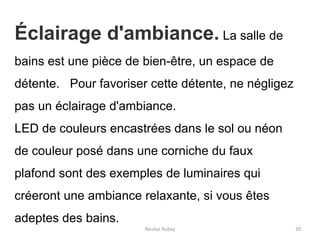

Éclairage d'ambiance. La salle de
bains est une pièce de bien-être, un espace de
détente. Pour favoriser cette détente, ne négligez
pas un éclairage d'ambiance.
LED de couleurs encastrées dans le sol ou néon
de couleur posé dans une corniche du faux
plafond sont des exemples de luminaires qui
créeront une ambiance relaxante, si vous êtes
adeptes des bains.

21. Nicolas Rubay 21

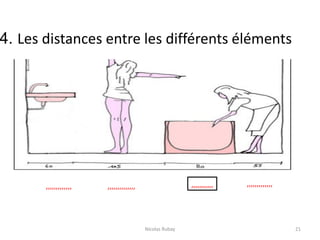

4. Les distances entre les différents éléments
,,,,,,,,,,,,, ,,,,,,,,,,,,,, ,,,,,,,,,,, ,,,,,,,,,,,,,

22. Nicolas Rubay 22

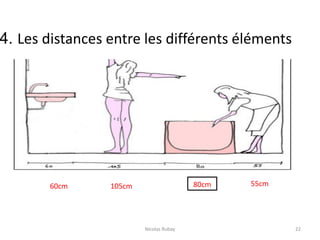

4. Les distances entre les différents éléments
60cm 105cm 80cm 55cm

23. Nicolas Rubay 23
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

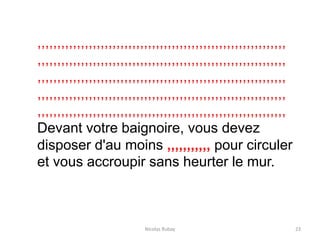

Devant votre baignoire, vous devez
disposer d'au moins ,,,,,,,,,,, pour circuler
et vous accroupir sans heurter le mur.

24. Nicolas Rubay 24

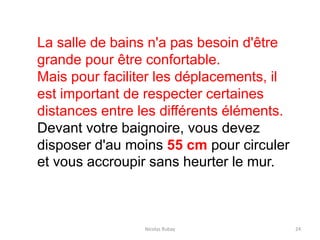

La salle de bains n'a pas besoin d'être
grande pour être confortable.
Mais pour faciliter les déplacements, il
est important de respecter certaines
distances entre les différents éléments.
Devant votre baignoire, vous devez
disposer d'au moins 55 cm pour circuler
et vous accroupir sans heurter le mur.

25. Nicolas Rubay 25
Mais ,,,,,,,,,, seront plus confortable pour
bénéficier d'un recul suffisant, profiter de
l'espace ou circuler à deux en même
temps.
Devant un lavabo ou une douche, il
convient d'avoir un espace de ,,,,,,,,,,,,,,
devant des toilettes, ,,,,,,,,,,,,, suffisent.

26. Nicolas Rubay 26

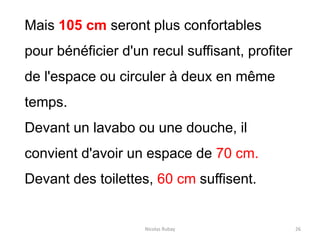

Mais 105 cm seront plus confortables
pour bénéficier d'un recul suffisant, profiter
de l'espace ou circuler à deux en même
temps.
Devant un lavabo ou une douche, il
convient d'avoir un espace de 70 cm.
Devant des toilettes, 60 cm suffisent.

27. Nicolas Rubay 27
5. Les règles de sécurité électrique
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,
C'est aussi un plus en cas de location ou de
revente.
La norme NF C 15-100 est très claire : elle
définit autour de la baignoire ou de la douche
quatre volumes dans lesquels les appareils
sont admis ou non, en fonction de leur indice
de protection (IP) et de leur classe de
protection (de I à III).

28. Nicolas Rubay 28

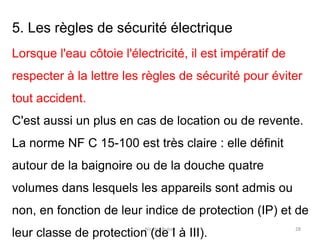

5. Les règles de sécurité électrique
Lorsque l'eau côtoie l'électricité, il est impératif de
respecter à la lettre les règles de sécurité pour éviter
tout accident.
C'est aussi un plus en cas de location ou de revente.

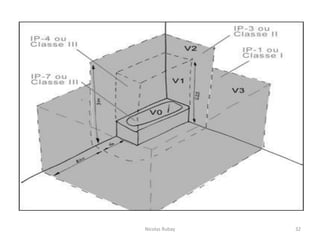

La norme NF C 15-100 est très claire : elle définit
autour de la baignoire ou de la douche quatre
volumes dans lesquels les appareils sont admis ou
non, en fonction de leur indice de protection (IP) et de
leur classe de protection (de I à III).

29. Nicolas Rubay 29

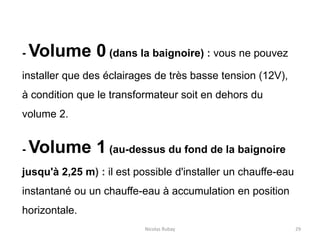

- Volume 0 (dans la baignoire) : vous ne pouvez
installer que des éclairages de très basse tension (12V),
à condition que le transformateur soit en dehors du
volume 2.
- Volume 1 (au-dessus du fond de la baignoire
jusqu'à 2,25 m) : il est possible d'installer un chauffe-eau
instantané ou un chauffe-eau à accumulation en position
horizontale.

30. Nicolas Rubay 30

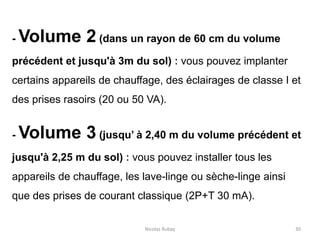

- Volume 2 (dans un rayon de 60 cm du volume
précédent et jusqu'à 3m du sol) : vous pouvez implanter
certains appareils de chauffage, des éclairages de classe I et
des prises rasoirs (20 ou 50 VA).
- Volume 3 (jusqu’ à 2,40 m du volume précédent et
jusqu'à 2,25 m du sol) : vous pouvez installer tous les
appareils de chauffage, les lave-linge ou sèche-linge ainsi
que des prises de courant classique (2P+T 30 mA).

31. Nicolas Rubay 31

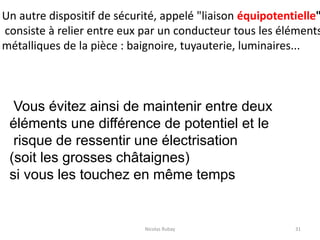

Un autre dispositif de sécurité, appelé "liaison équipotentielle"
consiste à relier entre eux par un conducteur tous les éléments
métalliques de la pièce : baignoire, tuyauterie, luminaires...
Vous évitez ainsi de maintenir entre deux
éléments une différence de potentiel et le
risque de ressentir une électrisation
(soit les grosses châtaignes)
si vous les touchez en même temps

32. Nicolas Rubay 32

33. Nicolas Rubay 33

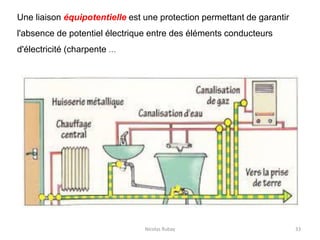

Une liaison équipotentielle est une protection permettant de garantir
l'absence de potentiel électrique entre des éléments conducteurs
d'électricité (charpente ...

34. Nicolas Rubay 34

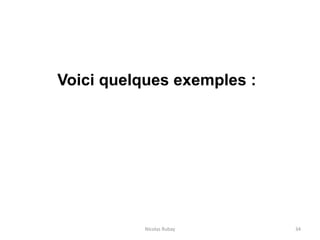

Voici quelques exemples :
