Le document décrit divers outils électriques et manuels utilisés par les plombiers, tels que perceuses, meuleuses et visseuses, ainsi que des consignes de sécurité essentielles pour leur utilisation. Il souligne également l'importance des rallonges électriques et des multiprises, ainsi que des précautions à prendre pour éviter les risques d'échauffement et de surcharges. Enfin, il aborde les spécificités liées à l'entretien de ces outils et à leur bon usage en chantier.

1. L'outillage électrique

2. Le plombier se sert de divers
outils aussi bien à la main que
des électriques.
On retrouvera certain petit
outillage main motoriser tels
que :

4. Coupe tube électrique

6. Cintreuse électrique

8. Machine à sertir électrique

10. Filetage électrique

12. Déboucheur électrique

14. Pince à sertir

15. On trouvera aussi:

17. Foreuse ou appelée aussi
perceuse

18. Foreuse ou appelée
aussi perceuse
Permet de forer
des trous dans
divers matériaux

20. La meuleuse d'angle

21. La meuleuse d'angle

23. La visseuse

24. La visseuse
Permet de viser, dévisser et
percer des petits trous

26. La scie

27. La scie
Permet de scier divers matériaux

28. Vous aurez aussi besoin
d'outil qui n'existe que dans
la gamme électrique

30. La caméra d'inspection

31. La caméra d'inspection
Permet de visiter les canalisations

33. La pompe à détartrer

34. La pompe à détartrer
Sert pour détartrer
les chaudières, les
pompes à chaleur
et les systèmes de
chauffage en
circuit fermé

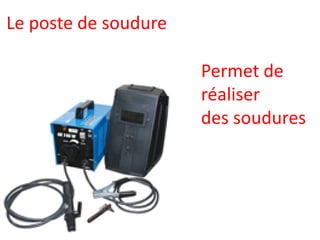

36. Le poste de soudure

37. Le poste de soudure
Permet de
réaliser
des soudures

39. L'aspirateur professionnel

40. L'aspirateur professionnel
Permet d’aspirer
les poussières

42. La pompe
d’épreuve de
canalisations

43. La pompe
d’épreuve de
canalisations
Permet d’effectuer un test de
pression/d'étanchéité rapide
et précis

44. Pour pouvoir faire fonctionner tous
ces outillages électriques, on se
servira bien souvent :
D’une rallonge électrique

45. Son rôle :
La rallonge électrique fait partie des
objets incontournables de notre vie
quotidienne. Elle est utilisée aussi
bien pour l'informatique,
l'audiovisuel, l'électroménager, le
bricolage ou le jardin. Elle existe en
différentes longueurs : de 1 m à plus
de 40 m

46. Types de rallonge :

48. Multiprise

49. Multiprise
On l’utilisera plus dans la maison ,
pour le raccordement de plusieurs
petits électros

51. Rallonge appelle aussi prolongateur

52. Rallonge appelle aussi prolongateur
Essentiellement
utilisé à l'extérieur
et par les hommes
du bâtiment.
(munie d’une
simple tête ou
double tête).

54. L’enrouleur

55. L’enrouleur
Essentiellement
utilisé à l'extérieur
et par les hommes
du bâtiment. Il
dispose
généralement de 4
prises intégrées.

56. Quelle que soit la rallonge …….......
……………………………………………………..
……………………………… pour éviter
tout risque d’échauffement du câble.
Le choix de la longueur est
primordial, car cela va augmenter la
distance de câble entre le compteur
électrique du client et la machine.

57. Quelle que soit la rallonge, il est
impératif de la dérouler totalement
lors de son utilisation pour éviter
tout risque d’échauffement du câble.
Le choix de la longueur est
primordial, car cela va augmenter la
distance de câble entre le compteur
électrique du client et la machine.

58. Le tableau ci-dessous devrait vous
permettre de conseiller la bonne
rallonge électrique en fonction des
puissances électriques des machines.
Section de câble
Puissance 3x1,5mm² 3x2,5mm²
Longueur max.
de la rallonge
2500 Watts 15m 50m
3000 Watts 10m 25m
3500 Watts 5m 20m

59. Au-delà de ces longueurs, il faut
passer sur un câble de section de
3x4 mm².
Attention : le règlement de
sécurité nous impose du 2.5mm²
pour toute utilisation voir
tableau si dessus.

60. Consigne de sécurité

61. 1. Il faut veiller à respecter quelques
règles simples en matière d'électricité.
La première règle concerne les
multiprises. Sur chacune d'entre elles,
vous trouverez la puissance acceptée.
Cette puissance est exprimée en watts
(W).
La règle est simple : le cumul des
puissances des appareils branchés sur une
multiprise ne doit pas dépasser la
puissance acceptée par la multiprise.

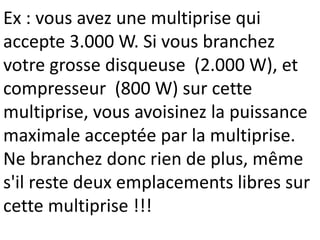

62. Ex : vous avez une multiprise qui
accepte 3.000 W. Si vous branchez
votre grosse disqueuse (2.000 W), et
compresseur (800 W) sur cette
multiprise, vous avoisinez la puissance
maximale acceptée par la multiprise.
Ne branchez donc rien de plus, même
s'il reste deux emplacements libres sur
cette multiprise !!!

63. 2. La seconde est connue, mais pas
toujours comprise : il ne faut jamais
brancher une multiprise sur une autre
multiprise.
Pourquoi ?
Parce que les puissances imposées sur
la première multiprise s'ajoutent à
celles de la seconde et il y a donc un
risque accru de surcharger la multiprise
et donc de provoquer un incendie.

64. Ex : vous avez deux multiprises qui
supportent 1.500 W chacune. Si vous
mettez 1.000 W sur la première et
1.000 W sur la seconde, vous obtenez
2.000 W sur une des multiprises. Vous
dépassez donc le maximum autorisé
et vous risquez gros !!!

65. 3. La dernière concerne les rallonges et
particulièrement celles qui se
présentent sur un enrouleur. Ces
rallonges ou multiprises ont souvent
deux puissances affichées. Une
puissance (la plus forte) concerne
l'utilisation de cette rallonge en mode
"totalement déroulée" et l'autre si
vous l'utilisez partiellement enroulée.

66. Ne dépassez pas ces puissances ! La
rallonge pourrait chauffer et prendre
feu.
Rappel : Déroulez la rallonge au
maximum est primordial

67. Le groupe électrogène

68. Outillage permettent d’avoir de
l’électricité sur chantier . ( ex : nouvelle
construction)
Il sera alimenté par de l’essence ou
diesel.
Il existe en différente puissance selon
votre besoin.
Consigne de sécurité : …………………………..
……………………………………………
……………………………………………

69. Outillage permettent d’avoir de
l’électricité sur chantier . ( ex : nouvelle
construction)
Il sera alimenté par de l’essence ou
diesel.
Il existe en différente puissance selon
votre besoin.
Consigne de sécurité : Dois toujours
être placé dans un endroit aéré pour les
dégagements des vapeurs de combustion.

70. Description de l’outillage :

71. Foreuse ou appelée aussi perceuse
Elle se décline en différents modèles

72. Type Fonctionneme
nt
Utilisation
Perceuse filaire Se branche sur
le secteur.
Avec fil.
Travaux longs qui demandent une bonne
puissance avec une autonomie électrique que
les perceuses à batterie ne peuvent pas fournir.
Perceuse sans fil Avec des
batteries
Travaux courants et/ou qui demandent une
bonne capacité de mobilité.
Perceuse à
percussion
Avec ou sans fil Polyvalente, la percussion permet des travaux
de perçage sur différents matériaux en
particulier creux et tendres comme la brique
mais aussi le béton et la pierre.
Perceuse
d'angle
Avec ou sans fil En forme d'angle, elle permet de percer
facilement dans les angles.
Perceuse
visseuse
Avec ou sans fil En plus de la fonction perçage, elle permet de
visser et de dévisser.

73. Préférer les modèles disposant
de mandrins auto-serrant
facilitant l’installation du foret.

74. 4 critères sont importants dans le choix de la
machine :
1.la puissance (exprimée en Watts pour les
perceuses filaires et en Volt pour les
perceuses sans fil)
2.le couple (exprimé en newton par mètre) est
utilisé pour le vissage ou le dévissage
3.la vitesse (exprimée en nombre de tours par
minute). Certaines machines disposent d’un
variateur de vitesse permettant un réglage plus
fin de celle-ci.
4. le poids

75. Précaution à prendre :….......................
...............................................................
…………………………………………
…………………………………………
…………………………………………
…………………………………………
…………………………………………
……

76. Précaution à prendre : Portez des
lunettes de protection. Portez des
protections auditives. Portez une paire
de gants. Attachez vos cheveux et ne
portez pas de vêtements amples
(respecter les EPI)

77. Sur la perceuse (foreuse) on placera
un foret, ce qui permettra de
réaliser le trou.
Il existe 3 types de forets : les
mèches bois, les forets béton et les
forets métaux.

78. Les mèches bois : il existe 3 gammes
différentes de mèches à bois :
…………………………
…………………………
………………………….
…………………………
…………………………
…………………………
…………………………
…………………………
…………………………

79. Les mèches bois : il existe 3 gammes
différentes de mèches à bois :
Les mèches à
pointes pour tout
type de bois
Les mèches plates
pour la
menuiserie
Les mèches à
spirale

80. Les forets bétons : il existe plusieurs
gammes de forets béton :
………………………
………………………
………………………
……………………….
………………………
………………………
……………………
………………………
………………………
……………………..

81. Les forets bétons : il existe plusieurs
gammes de forets béton :
Les forets béton
roulés zingués
pour un usage
occasionnel
Les forets béton
fraisent pour un
usage régulier
Les forets béton
vibré pour un
usage intensif

82. Les forets métaux :
…………………………
…………………………
…………………………
…………………………
…………………………
…………………………
…………………………
…………………………
…………………………
…………………………
……………………

83. Les forets métaux :
Les forets HSS
pour tous les
métaux de faible
densité
Les forets Titane
pour les aciers
traités
Les forets Cobalt
pour les aciers
traités ou durs

84. La scie
Il existe une scie pour tous les types
de coupe que vous désirez faire.

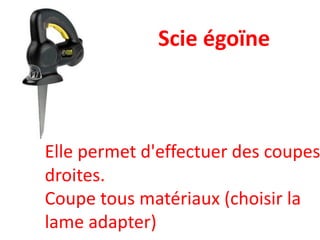

86. Scie égoïne

87. Scie égoïne
Elle permet d'effectuer des coupes
droites.
Coupe tous matériaux (choisir la
lame adapter)

89. Scie sauteuse

90. Scie sauteuse
Permet d’effectuer
des coupes
sinueuses et
arrondies dans du
bois. Possible de
couper des métaux
(choisir la lame
adapter)

92. Scie sabre

93. Scie sabreParfait pour les
découpes PVC et
des métaux.
Elle vous servira
aussi en charpente

95. La tronçonneuse

96. La tronçonneuse
Elle sert
uniquement
à scier du bois

98. Scie à onglet

99. Scie à ongletScie circulaire,
réglable au
millimètre près. On
l’utilise
généralement pour
la découpe des
angles

101. Scie cloche

102. Scie cloche
Idéal pour percer des trous
de gros diamètre

104. Scie circulaire

105. Scie circulaire
Permet de faire des découpes
de précision dans le bois

107. Scie à chantourner

108. Scie à chantourner
Créer vos propres
objets déco en
bois grâce à cette
scie.

110. Scie ruban

111. Scie ruban
Pour les grosses
découpes
de bois

112. Petite information sur les lames

113. La forme et l’espace des dents
sont déterminants : plus les
dents sont serrées, plus la
découpe sera nette. Le matériau
dans lequel la lame est
fabriquée et son épaisseur est
également importante.

114. Ainsi, celles en acier carbone
conviennent à la découpe du bois,
tandis que celles en acier HSS (Acier
haute vitesse) sont utilisées pour le
métal. Pour des métaux beaucoup plus
durs, préférez les lames au carbure de
tungstène. Afin d’éviter les éclats sur les
placages de bois, mélaminés ou autres
stratifiés, les lames spécifiques sont à
dentelures inversées

115. Précaution à prendre :

116. …………………………………………………………
…………………………………………………………
…………………………………………………………
………………………………………………
…………………………………………………………
…………………………………………………………
…………………………………………………………
…………………………………………………………

117. Veillez à ce que le câble de la scie ne
se trouve pas dans le chemin. Ainsi
vous éviterez que le câble soit
également scié.
Contrôlez le matériel que vous
souhaitez scier. Enlever d'éventuels
clous ou vis. Cela pourrait
endommager la lame.

118. ……………………………………………………
…………………………………………………
……………………………………………………
…………………………………………………….
……………………………………………………
……………………………………………………..

119. Employez des gants de sécurité et
des lunettes de sécurité.
Serrez bien le matériel que vous
allez scier.
N’ôtez pas la machine du matériel
tant que la lame tourne encore.

120. La meuleuse d'angle

121. Un outil très polyvalent qui
permet une multitude d'usages :
le tronçonnage, l'ébavurage, le
ponçage, l'ébarbage et bien plus
encore

122.  Elle est munie d'un axe permettant de
recevoir une meule.
 La meule, qui existe en plusieurs
dimensions, est placée sur l'axe et
effectue une rotation plus ou moins
rapide pour réaliser le travail.
 Selon les travaux à réaliser, le type de
meule et sa technologie varient
(disqueuse, petite meuleuse, etc.)

123. Selon le type de travail,
on choisira le disque

125. Disque diamant traditionnel

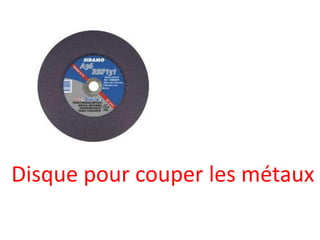

127. Disque pour couper les métaux

129. Brosse de fer pour nettoyer

131. Disque diamant spécial carreaux

132. Précaution à prendre :

133. -…………………………………………………….
-……………………………………………………
……………………………………………………..
-…………………………………………………….
………………………………………
……………………………………
-………………………………………………………
………………………………………………………..
-………………………………………………………
...........................................................

134. -Porter un masque et des gants.
-Débranchez la meuleuse d'angle
pour tout changement de disque.
-Orienter la meuleuse vers le bas afin
d'éviter toute projection de débris.
-Pour éviter les incidents, éloignez les
étincelles loin des matériaux
inflammables.
-Bien fixer la pièce afin de la garantir
contre tout mouvement

135. La visseuse
Elle permet de visser, dévisser
et forer des trous (attention
on prendra la foreuse pour
des gros travaux de forage)

136. Elle se décline en différents modèles :
Type Fonctionnement Utilisation
Visseuse filaire Se branche sur le
secteur.
Avec fil.
Travaux longs qui demandent une bonne
puissance avec une autonomie électrique
que les visseuses à batterie ne peuvent pas
fournir.
Visseuse sans fil Avec des
batteries
Travaux courants et/ou qui demandent une
bonne capacité de mobilité.
Visseuse avec
percussion
Avec ou sans fil La percussion ne servira qu’à percer les
briques et béton
Visseuse d’angle Avec ou sans fil En forme d'angle, elle permet de viser
facilement dans les angles.
Visseuse
Perceuse
Avec ou sans fil En plus de la fonction visser et dévisser, elle
permet de percer.

137. Préférer les modèles disposant
de mandrins auto-serrant
facilitant l’installation du foret.
4 critères sont importants dans
le choix de la machine:

138. 1. la puissance
2. le couple (exprimé en newton par
mètre) est utilisé pour le vissage ou le
dévissage
3.la vitesse (exprimée en nombre de
tours par minute). Certaines
machines disposent d’un variateur de
vitesse permettant un réglage plus fin
de celle-ci.
4.le poids

140. Les éléments de la visseuse Commande
sens de rotation
Option
porte-
embouts
Batterie
pour les
sens fil
Mandrin
Sélecteur
Gâchette et
variateur
de vitesse

142. Sélecteur de
vitesse
Option
aimant

143. Précaution à prendre : ….............
……………………………………………………
……………………………………………………
……………………………………………………
……………………………………………………
……………………………………………………
……………………………………………………
……………………………………………………

144. Précaution à prendre : Portez
des lunettes de protection. Portez
des protections auditives. Portez
une paire de gants. Attachez vos
cheveux et ne portez pas de
vêtements amples (respecter les
EPI)

145. La caméra d'inspection :
Permet d’obtenir une vue
parfaite derrière les murs,
à l'intérieur de pompes,
près des fuites et des
autres endroits difficiles à
atteindre, vous aide à
travailler de manière plus
rapide et plus efficace
qu'auparavant

146. La pompe à détartrer : Sert
pour détartrer et dés
embouer des installations
telles que les chaudières, les
pompes à chaleur et les
systèmes de chauffage en
circuit fermé. Cette pompe
fait circuler une solution acide
à la fois détartrante et
détergente dans l'installation
et dissout le calcaire du
serpentin.

147. Le poste de soudure

148. électrique est conçu particulièrement
pour le soudage de l'acier doux, de
l'Inox et de la fonte. Pour souder, l'arc
électrique passe entre la baguette de
soudure (électrode) et la pièce elle-
même. La chaleur dégagée entraîne la
fusion du métal d'apport et de la
pièce. Il s'agit d'une soudure de très
haute qualité

149. Les électrodes sont d'un métal de même
nature que le métal soudé ; la liaison des
deux pièces métalliques se fait par fusion
(soudure autogène).
Lorsque l'on soude de fortes épaisseurs,
le cordon de soudure est réalisé en
plusieurs passes.
Après réalisation de la soudure,
l'électrode laisse une croûte sur le cordon
(laitier) qu'il faut enlever en meulant, ou
brossant en fonction du métal soudé.

150. Ne jamais réaliser une soudure,
même brève, sans utiliser le masque
de protection spécialement prévu à
cet effet. Les personnes présentes
doivent également porter un
masque, car la lumière de l'arc est
très violente.
Ne jamais travailler à proximité de
matières inflammables

151. L'aspirateur professionnel

152. Pour aspirer eau, poussières,
petits gravats, plâtre, suie… lors
de vos travaux de maintenance
ou de réparation (fuite d'eau,
installation de sanitaires,
maçonnerie…) choisissez un bon
aspirateur professionnel

153. Entretien de tout l’outillage
au quotidien

154. AVERTISSEMENT : Débranchez l’outil
de la source avant de l’inspecter et de
le nettoyer. Essuyer l’outil après
chaque utilisation et l’inspecter.
Assurez-vous que toutes les vis sont
solidement serrées. Une vis desserrée
peut occasionner de graves blessures
ou endommager sérieusement l’outil.

155. Si vous ne disposez pas d’un
dispositif de graissage
automatique, mettez cinq ou six
gouttes d’huile à outil
pneumatique Porter-Câble dans
l’arrivée d’air de l’outil avant le
début de chaque journée de travail.
