LES MATERIAUX
LES MATERIAUX

• Objectifs
• Introduction
• Manipulations
LES MATERIAUX


         Objectifs:
A partir de la partie opératoire d'un système et /ou de
son dossier technique, l'étudiant doit être capable de :
    Reconnaître les matériaux usuels ( aciers, fontes,
 alliages de cuivre, alliages d’aluminium ).
  Interpréter la désignation normalisée d’un matériau.
LES MATERIAUX



INTRODUCTION

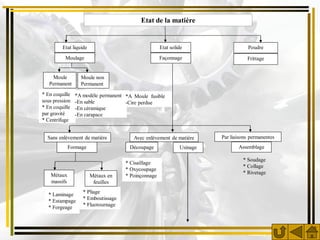

Etat de la matière


         Etat liquide                               Etat solide                    Poudre
          Moulage                                   Façonnage                     Frittage


    Moule         Moule non
   Permanent      Permanent
* En coquille   *A modèle permanent *A Moule fusible
sous pression   -En sable           -Cire perdue
* En coquille   -En céramique
par gravité     -En carapace
* Centrifuge


  Sans enlèvement de matière           Avec enlèvement de matière      Par liaisons permanentes
              Formage                Découpage               Usinage          Assemblage

                                                                                * Soudage
                                    * Cisaillage
                                                                                * Collage
                                    * Oxycoupage
    Métaux                                                                      * Rivetage
                        Métaux en   * Poinçonnage
    massifs              feuilles
                   * Pliage
  * Laminage
                   * Emboutissage
  * Estampage
  * Forgeage       * Fluotournage

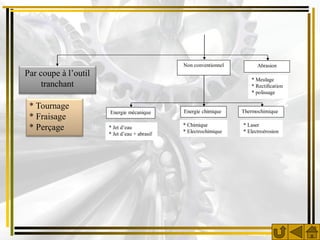

Non conventionnel         Abrasion
Par coupe à l’outil
                                                                     * Meulage
     tranchant                                                       * Rectification
                                                                     * polissage

 * Tournage
                      Energie mécanique       Energie chimique    Thermochimique
 * Fraisage
                                              * Chimique          * Laser
 * Perçage            * Jet d’eau
                                              * Electrochimique   * Electroérosion
                      * Jet d’eau + abrasif

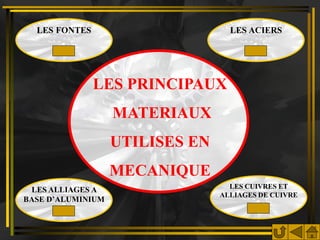

LES FONTES                       LES ACIERS




               LES PRINCIPAUX
                   MATERIAUX
                   UTILISES EN
                   MECANIQUE
 LES ALLIAGES A                    LES CUIVRES ET
                                 ALLIAGES DE CUIVRE
BASE D’ALUMINIUM

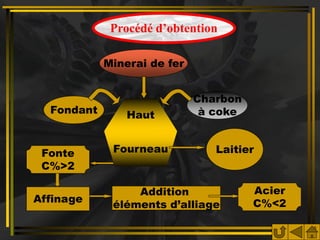

Procédé d’obtention

            Minerai de fer


                             Charbon
  Fondant       Haut          à coke


 Fonte       Fourneau           Laitier
 C%>2

                 Addition              Acier
Affinage                               C%<2
             éléments d’alliage

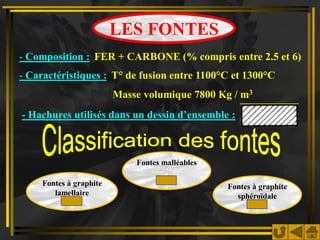

LES FONTES
- Composition : FER + CARBONE (% compris entre 2.5 et 6)
- Caractéristiques : T° de fusion entre 1100°C et 1300°C
                         Masse volumique 7800 Kg / m3
- Hachures utilisés dans un dessin d’ensemble :



                             Fontes malléables

     Fontes à graphite                           Fontes à graphite
        lamellaire                                 sphéroïdale

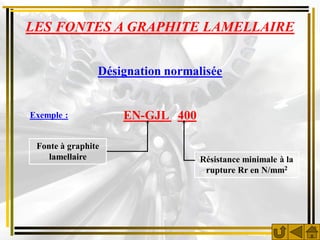

LES FONTES A GRAPHITE LAMELLAIRE


                Désignation normalisée


Exemple :           EN-GJL 400

 Fonte à graphite
    lamellaire                    Résistance minimale à la
                                   rupture Rr en N/mm2
LES FONTES A GRAPHITE SPHEROIDALE


                   Désignation normalisée


 Exemple :           EN-GJS 400 - 15

Fonte à graphite
  sphéroïdale                                 % de l’allongement
                                                après rupture


                       Résistance minimale à la
                               rupture
LES FONTES MALLEABLES
1- LES FONTES MALLEABLES A CŒUR BLANC :
  Exemple :         EN-GJMW 450 7
Fontes malléables                                 % de l’allongement
  à cœur blanc                                      après rupture

                    Résistance minimale à la rupture en N/mm2
2- LES FONTES MALLEABLES A CŒUR NOIR :
 Exemple :            EN-GJMB 350 10
Fontes malléables                                  % de l’allongement
  à cœur noir                                        après rupture

                    Résistance minimale à la rupture en N/mm2

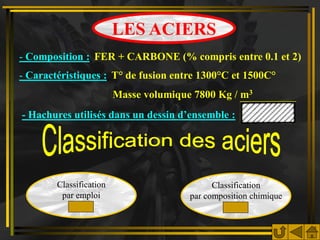

LES ACIERS
- Composition : FER + CARBONE (% compris entre 0.1 et 2)
- Caractéristiques : T° de fusion entre 1300°C et 1500C°
                         Masse volumique 7800 Kg / m3
- Hachures utilisés dans un dessin d’ensemble :




        Classification                        Classification
         par emploi                     par composition chimique
Les aciers
                       faiblement alliés
   Les aciers                              Les aciers
fortement alliés                           non alliés




                   CLASSIFICATION
             PAR COMPOSITION
                     CHIMIQUE

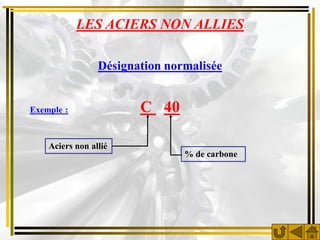

LES ACIERS NON ALLIES

                 Désignation normalisée


Exemple :               C 40

    Aciers non allié
                                % de carbone
LES ACIERS FAIBLEMENT ALLIES
  Pour ces aciers aucun élément n’a une teneur supérieure à 5%
  Leur teneur en manganèse est égale ou supérieure à 1%
                     Désignation normalisée

   Exemple :            35 Ni Cr Mo 16 - 4

 % de carbone                         % des éléments d’addition
                                      multiplié par un facteur
  Symbole des éléments          Éléments d’addition                    Facteurs
 d’addition dans l’ordre        Cr, Co, Mn, Ni, Si, W                     4

des teneurs décroissantes       Al, Be, Cu, Mo, Nb, Pb, Ta, Ti,V, Zr      10
                                Ce, N, P, S                              100
                                B                                        1000

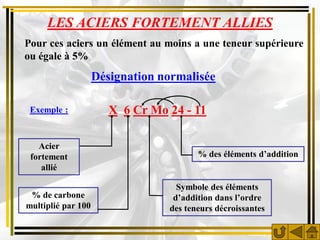

LES ACIERS FORTEMENT ALLIES
Pour ces aciers un élément au moins a une teneur supérieure
ou égale à 5%
                    Désignation normalisée

 Exemple :             X 6 Cr Mo 24 - 11

   Acier
 fortement                              % des éléments d’addition
    allié

                                   Symbole des éléments
 % de carbone                     d’addition dans l’ordre
multiplié par 100                des teneurs décroissantes
Les aciers            Les aciers de
d’usage général     construction mécanique




      CLASSIFICATION
            PAR EMPLOI

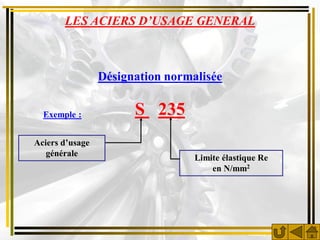

LES ACIERS D’USAGE GENERAL



                 Désignation normalisée

  Exemple :            S 235
Aciers d’usage
   générale                       Limite élastique Re
                                      en N/mm2

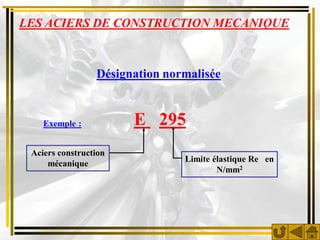

LES ACIERS DE CONSTRUCTION MECANIQUE



                 Désignation normalisée


    Exemple :          E 295
 Aciers construction
                                Limite élastique Re en
     mécanique
                                        N/mm2
LES CUIVRES ET LES ALLIAGES DE CUIVRE


- Caractéristiques : T° de fusion entre 1000°C et 1200°C
                         Masse volumique 8900 Kg / m3

- Hachures utilisés dans un dessin d’ensemble :




        Classification                        Classification
          du cuivre                       des alliages de cuivre

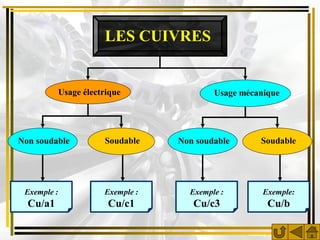

LES CUIVRES


             Usage électrique               Usage mécanique




Non soudable            Soudable    Non soudable      Soudable




 Exemple :              Exemple :     Exemple :        Exemple:
  Cu/a1                  Cu/c1         Cu/c3            Cu/b

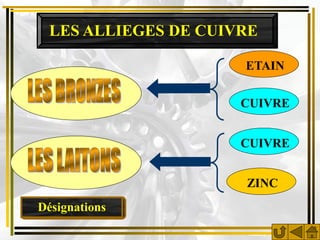

LES ALLIEGES DE CUIVRE

                      ETAIN


                      CUIVRE


                      CUIVRE


                      ZINC
Désignations

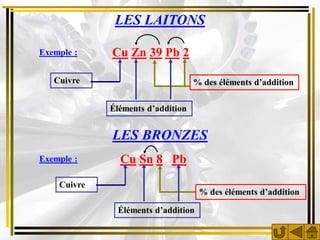

LES LAITONS

Exemple :    Cu Zn 39 Pb 2

   Cuivre                          % des éléments d’addition

             Éléments d’addition


             LES BRONZES
Exemple :      Cu Sn 8 Pb
    Cuivre
                                    % des éléments d’addition

              Éléments d’addition
L’ALUMUNIUM ET SES ALLIAGES

- Caractéristiques : T° de fusion entre 600°C et 700°C
                    Masse volumique 2700 Kg / m3

- Hachures utilisés dans un dessin d’ensemble :




                          Aluminium
                          de fonderie

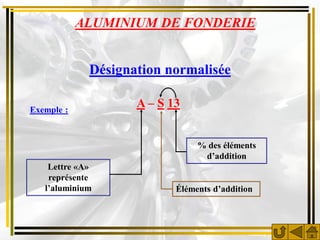

ALUMINIUM DE FONDERIE


             Désignation normalisée

Exemple :
                    A Ŕ S 13


                                % des éléments
                                 d’addition
    Lettre «A»
    représente
   l’aluminium             Éléments d’addition
LES MATERIAUX


MANIPULATIONS
  • M1 : Meule à main.
  • M2 : Poupée mobile.
  • M3 : Etau d’établi.

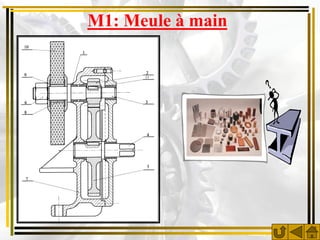

M1: Meule à main

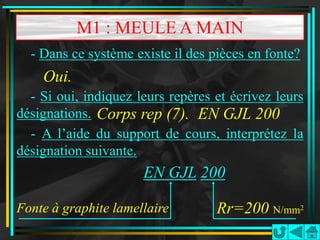

M1 : MEULE A MAIN
  - Dans ce système existe il des pièces en fonte?
    Oui.
  - Si oui, indiquez leurs repères et écrivez leurs
désignations. Corps rep (7). EN GJL 200
  - A l’aide du support de cours, interprétez la
désignation suivante.
                      EN GJL 200

Fonte à graphite lamellaire        Rr=200 N/mm2
M1 : MEULE A MAIN
- Quels sont les autres types de fonte ?

   Fonte malléable à cœur noir.

  Fonte malléable à cœur blanc.

  Fonte à graphite sphéroïdal.
M1 : MEULE A MAIN
  - Sur le dessin d’ensemble coloriez en rouge les
pièces en acier d’usage général.
    Ecrou rep (6) et Rondelle rep (9).
  - A l’aide du support de cours, interprétez la
désignation suivante: S 185

Acier d’usage général       Re=185 N/mm2
  - Il existe aussi des aciers dont la désignation
commence par E. Expliquez cette désignation.
  Ce sont des aciers de construction.

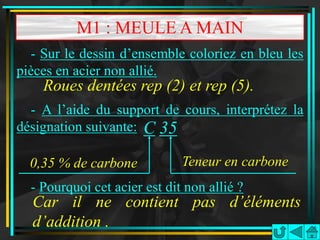

M1 : MEULE A MAIN
  - Sur le dessin d’ensemble coloriez en bleu les
pièces en acier non allié.
    Roues dentées rep (2) et rep (5).
  - A l’aide du support de cours, interprétez la
désignation suivante: C 35

  0,35 % de carbone           Teneur en carbone
  - Pourquoi cet acier est dit non allié ?
  Car il ne contient pas d’éléments
  d’addition .
M1 : MEULE A MAIN

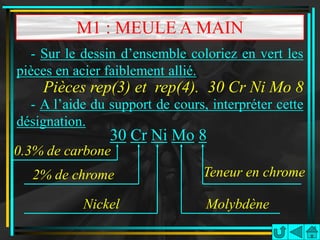

  - Sur le dessin d’ensemble coloriez en vert les
pièces en acier faiblement allié.
    Pièces rep(3) et rep(4). 30 Cr Ni Mo 8
  - A l’aide du support de cours, interpréter cette
désignation.
                30 Cr Ni Mo 8
0.3% de carbone
  2% de chrome                   Teneur en chrome

           Nickel                Molybdène
M1 : MEULE A MAIN
  - A l’aide du support de cours, interpréter cette
désignation.
                  X 5 Cr Ni 18 10
Acier fortement
     allié                       Teneur en nickel

0.05% de carbone               Teneur en chrome

   18% de chrome             10% de nickel
M1 : MEULE A MAIN
  - A partir du dessin d’ensemble et de sa
nomenclature, indiquer les pièces en cuivre.
    Coussinet rep (1) et bague rep (8).
  - Ecriver et expliquer leurs désignation.
                    Cu Sn 35
    Métal de base              % d’étain
      (cuivre)
                         35% d’étain
M1 : MEULE A MAIN
                  Cu Sn 8 Pb
  Métal de base
    (cuivre)                  Traces de plomb

        8% d’étain            % d’étain

- Quel est le rôle de ces pièces?
  Diminuer le frottement et subir l’usure.

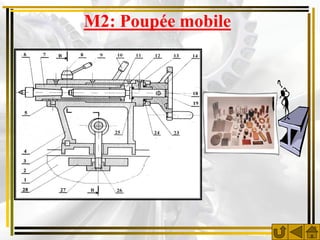

M2: Poupée mobile
M2 : POUPEE MOBILE
  1- Les pièces rep (4-14) sont en fonte.
  Choisissez parmi ces désignations celle qui est
convenable.

 S 185     EN-GJL 250-7         EN AW-Al Si 13

  2- Expliquez la désignation choisie.
Fonte à graphite lamellaire avec Rr = 250 N/mm2
et A% = 7% .
M2 : POUPEE MOBILE
  3- La pièce rep (11) est en alliage de cuivre.
   - Choisissez parmi ces désignation celle qui
est convenable.
   Cu Sn 14 Pb 9              EN AW-Al Si 13
              EN-GJMB 600-4
  4- Indiquez si cet alliage de cuivre est du laiton
ou bien du bronze et pourquoi.
C’est du bronze car c’est du cuivre à lequel on a
ajouté de l’étain .
M2 : POUPEE MOBILE

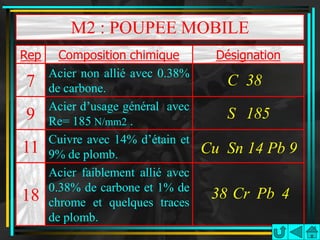

 5- Compléter le tableau suivant.
Rep    Composition chimique           Désignation
      Acier fortement allié avec
3     0.06% de carbone, 18% de      X 6 Cr Ni 18-9
      chrome et 9% de nickel.

      Fonte à graphite lamellaire
      ayant une résistance mini à
4     la rupture Rr=250 N/mm2 et    EN GJL 250 -7
      un allongement après la
      rupture de 7%.
M2 : POUPEE MOBILE
Rep     Composition chimique          Désignation
      Acier non allié avec 0.38%
7     de carbone.
                                       C 38
      Acier d’usage général avec
9     Re= 185 N/mm2 .
                                       S 185
      Cuivre avec 14% d’étain et
11    9% de plomb.                  Cu Sn 14 Pb 9
      Acier faiblement allié avec
      0.38% de carbone et 1% de
18    chrome et quelques traces
                                     38 Cr Pb 4
      de plomb.
M3: Etau d’établi

Contenu connexe

Tendances

élaboration-désignation-matériaux
élaboration-désignation-matériauxélaboration-désignation-matériaux
élaboration-désignation-matériauxRafael Nadal

Identification des métaux
Identification des métaux Identification des métaux
Identification des métaux Rafael Nadal

Exercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursExercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursm.a bensaaoud

Cours cm 1_chapitre__1_introduction_generale_11_12-libre
Cours cm 1_chapitre__1_introduction_generale_11_12-libreCours cm 1_chapitre__1_introduction_generale_11_12-libre
Cours cm 1_chapitre__1_introduction_generale_11_12-libreisma3il5000

étude-du-diagramme-fer-carbone
étude-du-diagramme-fer-carboneétude-du-diagramme-fer-carbone
étude-du-diagramme-fer-carboneRafael Nadal

Cours Sciences des Matériaux 2010 2011
Cours Sciences des Matériaux 2010 2011Cours Sciences des Matériaux 2010 2011
Cours Sciences des Matériaux 2010 2011Ali Khalfallah

Chapitre 1234 matériaux
Chapitre 1234 matériauxChapitre 1234 matériaux
Chapitre 1234 matériauxMouna Souissi

Cours complet matériaux
Cours complet matériauxCours complet matériaux
Cours complet matériauxMouna Souissi

Propriétés et désignations des aciers
Propriétés et désignations des aciersPropriétés et désignations des aciers
Propriétés et désignations des aciersyouri59490

Chapitre cotation dimensionnelle
Chapitre cotation dimensionnelleChapitre cotation dimensionnelle
Chapitre cotation dimensionnelleGABRIEL SIMO

Sollicitations composées
Sollicitations composéesSollicitations composées
Sollicitations composéesMouna Souissi

14 montages et calculs des roulements
14 montages et calculs des roulements14 montages et calculs des roulements
14 montages et calculs des roulementsKum Visal

Modèlisation des systèmes mécaniques
Modèlisation des systèmes mécaniquesModèlisation des systèmes mécaniques
Modèlisation des systèmes mécaniquesmedrouam

CAHIER DE COURS 22-23-Bac.pdf
CAHIER DE COURS 22-23-Bac.pdfCAHIER DE COURS 22-23-Bac.pdf
CAHIER DE COURS 22-23-Bac.pdfWassimOudni


Tendances (20)

élaboration-désignation-matériaux
élaboration-désignation-matériauxélaboration-désignation-matériaux
élaboration-désignation-matériaux

Identification des métaux
Identification des métaux Identification des métaux
Identification des métaux

Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2Cahier Meca 4 ST Part 1/2
Cahier Meca 4 ST Part 1/2

Exercices coprrigés sur les torseurs
Exercices coprrigés sur les torseursExercices coprrigés sur les torseurs
Exercices coprrigés sur les torseurs

Cours 1 matériaux
Cours 1 matériauxCours 1 matériaux
Cours 1 matériaux

Cours cm 1_chapitre__1_introduction_generale_11_12-libre
Cours cm 1_chapitre__1_introduction_generale_11_12-libreCours cm 1_chapitre__1_introduction_generale_11_12-libre
Cours cm 1_chapitre__1_introduction_generale_11_12-libre

étude-du-diagramme-fer-carbone
étude-du-diagramme-fer-carboneétude-du-diagramme-fer-carbone
étude-du-diagramme-fer-carbone

Cours Sciences des Matériaux 2010 2011
Cours Sciences des Matériaux 2010 2011Cours Sciences des Matériaux 2010 2011
Cours Sciences des Matériaux 2010 2011

Exercice matériaux
Exercice matériauxExercice matériaux
Exercice matériaux

Examen RDM 2014-2015
Examen RDM 2014-2015Examen RDM 2014-2015
Examen RDM 2014-2015

Chapitre 1234 matériaux
Chapitre 1234 matériauxChapitre 1234 matériaux
Chapitre 1234 matériaux

Cours complet matériaux
Cours complet matériauxCours complet matériaux
Cours complet matériaux

Propriétés et désignations des aciers
Propriétés et désignations des aciersPropriétés et désignations des aciers
Propriétés et désignations des aciers

Chapitre cotation dimensionnelle
Chapitre cotation dimensionnelleChapitre cotation dimensionnelle
Chapitre cotation dimensionnelle

Sollicitations composées
Sollicitations composéesSollicitations composées
Sollicitations composées

Chap 12 transmission du mouvement
Chap 12   transmission du mouvementChap 12   transmission du mouvement
Chap 12 transmission du mouvement

14 montages et calculs des roulements
14 montages et calculs des roulements14 montages et calculs des roulements
14 montages et calculs des roulements

Modèlisation des systèmes mécaniques
Modèlisation des systèmes mécaniquesModèlisation des systèmes mécaniques
Modèlisation des systèmes mécaniques

CAHIER DE COURS 22-23-Bac.pdf
CAHIER DE COURS 22-23-Bac.pdfCAHIER DE COURS 22-23-Bac.pdf
CAHIER DE COURS 22-23-Bac.pdf

Cahier Meca 4 ST Part 2/2
Cahier Meca 4 ST Part 2/2Cahier Meca 4 ST Part 2/2
Cahier Meca 4 ST Part 2/2


En vedette

Correction Examen 2014-2015 RDM
Correction Examen 2014-2015 RDMCorrection Examen 2014-2015 RDM
Correction Examen 2014-2015 RDMMouna Souissi

cours cristallographie
cours cristallographiecours cristallographie
cours cristallographieMouna Souissi

Applications tactiles : Design en mode maquette papier et story-board
Applications tactiles : Design en mode maquette papier et story-boardApplications tactiles : Design en mode maquette papier et story-board
Applications tactiles : Design en mode maquette papier et story-boardMicrosoft

Etude de comportement des composites fritté a différentes températures
Etude de comportement des composites fritté a différentes températuresEtude de comportement des composites fritté a différentes températures
Etude de comportement des composites fritté a différentes températuresKhaled Djebloun

P3 cours cc 2013 a
P3 cours cc 2013 aP3 cours cc 2013 a
P3 cours cc 2013 aboujneh

Exercice cristallographie
Exercice cristallographieExercice cristallographie
Exercice cristallographieMouna Souissi

Cours fabrication mécanique3
Cours fabrication mécanique3Cours fabrication mécanique3
Cours fabrication mécanique3bendrisk

Mise en oeuvre et contrôle du béton
Mise en oeuvre et contrôle du bétonMise en oeuvre et contrôle du béton
Mise en oeuvre et contrôle du bétonSami Sahli

Binaires solide liquide + correction
Binaires solide liquide + correctionBinaires solide liquide + correction
Binaires solide liquide + correctionMouna Souissi

Chapitre5 cristallographie
Chapitre5 cristallographieChapitre5 cristallographie
Chapitre5 cristallographieMouna Souissi

Mécanique et rdm partie1
Mécanique et rdm partie1Mécanique et rdm partie1
Mécanique et rdm partie1imad-sektaoui

Reussir le dosage du mortier et du beton
Reussir le dosage du mortier et du beton Reussir le dosage du mortier et du beton
Reussir le dosage du mortier et du beton GENICIMO

Cours méthodes thermiques
Cours méthodes thermiques Cours méthodes thermiques
Cours méthodes thermiques mariem dariss

Une BU belge dans le Sudoc-PS ? Le Sudoc-PS à côté d'Antilope et d'UniCat
Une BU belge dans le Sudoc-PS ? Le Sudoc-PS à côté d'Antilope et d'UniCatUne BU belge dans le Sudoc-PS ? Le Sudoc-PS à côté d'Antilope et d'UniCat
Une BU belge dans le Sudoc-PS ? Le Sudoc-PS à côté d'Antilope et d'UniCatFrançois Renaville

Natural resources of bc common uses of minerals
Natural resources of bc common uses of mineralsNatural resources of bc common uses of minerals
Natural resources of bc common uses of mineralsjanetkwiat

Presentation Cuivre Et Aluminium
Presentation Cuivre Et AluminiumPresentation Cuivre Et Aluminium
Presentation Cuivre Et Aluminiumthaisi


En vedette (20)

Correction Examen 2014-2015 RDM
Correction Examen 2014-2015 RDMCorrection Examen 2014-2015 RDM
Correction Examen 2014-2015 RDM

(Cours métallurgie)
(Cours métallurgie)(Cours métallurgie)
(Cours métallurgie)

cours cristallographie
cours cristallographiecours cristallographie
cours cristallographie

Applications tactiles : Design en mode maquette papier et story-board
Applications tactiles : Design en mode maquette papier et story-boardApplications tactiles : Design en mode maquette papier et story-board
Applications tactiles : Design en mode maquette papier et story-board

Cuivre[1]
Cuivre[1]Cuivre[1]
Cuivre[1]

Etude de comportement des composites fritté a différentes températures
Etude de comportement des composites fritté a différentes températuresEtude de comportement des composites fritté a différentes températures
Etude de comportement des composites fritté a différentes températures

P3 cours cc 2013 a
P3 cours cc 2013 aP3 cours cc 2013 a
P3 cours cc 2013 a

Exercice cristallographie
Exercice cristallographieExercice cristallographie
Exercice cristallographie

fabrication mecanique
fabrication mecaniquefabrication mecanique
fabrication mecanique

Cours fabrication mécanique3
Cours fabrication mécanique3Cours fabrication mécanique3
Cours fabrication mécanique3

Mise en oeuvre et contrôle du béton
Mise en oeuvre et contrôle du bétonMise en oeuvre et contrôle du béton
Mise en oeuvre et contrôle du béton

Binaires solide liquide + correction
Binaires solide liquide + correctionBinaires solide liquide + correction
Binaires solide liquide + correction

Chapitre5 cristallographie
Chapitre5 cristallographieChapitre5 cristallographie
Chapitre5 cristallographie

Mécanique et rdm partie1
Mécanique et rdm partie1Mécanique et rdm partie1
Mécanique et rdm partie1

Reussir le dosage du mortier et du beton
Reussir le dosage du mortier et du beton Reussir le dosage du mortier et du beton
Reussir le dosage du mortier et du beton

Cours méthodes thermiques
Cours méthodes thermiques Cours méthodes thermiques
Cours méthodes thermiques

Une BU belge dans le Sudoc-PS ? Le Sudoc-PS à côté d'Antilope et d'UniCat
Une BU belge dans le Sudoc-PS ? Le Sudoc-PS à côté d'Antilope et d'UniCatUne BU belge dans le Sudoc-PS ? Le Sudoc-PS à côté d'Antilope et d'UniCat
Une BU belge dans le Sudoc-PS ? Le Sudoc-PS à côté d'Antilope et d'UniCat

4 mechanism design
4 mechanism design4 mechanism design
4 mechanism design

Natural resources of bc common uses of minerals
Natural resources of bc common uses of mineralsNatural resources of bc common uses of minerals
Natural resources of bc common uses of minerals

Presentation Cuivre Et Aluminium
Presentation Cuivre Et AluminiumPresentation Cuivre Et Aluminium
Presentation Cuivre Et Aluminium


Similaire à Materiaux

Presentation chimiplex 2011c
Presentation chimiplex 2011cPresentation chimiplex 2011c
Presentation chimiplex 2011cvanblackhole

Propriétés et désignation de la Fonte2
Propriétés et désignation de la Fonte2Propriétés et désignation de la Fonte2
Propriétés et désignation de la Fonte2youri59490

2012 Solid Carbide Selection Catalogue
2012 Solid Carbide Selection Catalogue2012 Solid Carbide Selection Catalogue
2012 Solid Carbide Selection CatalogueLoan2409

2012 solid carbide selection catalogue
2012 solid carbide selection catalogue2012 solid carbide selection catalogue
2012 solid carbide selection catalogueLoan2409

Les structures métalliques
Les structures métalliques Les structures métalliques
Les structures métalliques Sami Sahli

Presentationd d'alliages d'acier inoxydable
Presentationd d'alliages d'acier inoxydablePresentationd d'alliages d'acier inoxydable
Presentationd d'alliages d'acier inoxydableBrocoliveAndrHope

cour05CM.docx
cour05CM.docxcour05CM.docx
cour05CM.docxsinec2

P5 classif acier 2013 a
P5 classif acier 2013 aP5 classif acier 2013 a
P5 classif acier 2013 aboujneh

MECAH201_chap4b.pdf
MECAH201_chap4b.pdfMECAH201_chap4b.pdf
MECAH201_chap4b.pdfcxvx1

1.1 introduction generale.pdf
1.1 introduction generale.pdf1.1 introduction generale.pdf
1.1 introduction generale.pdfbennoumaahmed89

MODULE 06 [Autosaved].pptx
MODULE 06 [Autosaved].pptxMODULE 06 [Autosaved].pptx
MODULE 06 [Autosaved].pptxMAGRI1

Fonderie.pptx
Fonderie.pptxFonderie.pptx
Fonderie.pptxSafaeRhh


Similaire à Materiaux (19)

Alliages dentaire
Alliages dentaire Alliages dentaire
Alliages dentaire

dentaire
dentairedentaire
dentaire

Presentation chimiplex 2011c
Presentation chimiplex 2011cPresentation chimiplex 2011c
Presentation chimiplex 2011c

Les alliages dentaires
Les alliages dentairesLes alliages dentaires
Les alliages dentaires

Propriétés et désignation de la Fonte2
Propriétés et désignation de la Fonte2Propriétés et désignation de la Fonte2
Propriétés et désignation de la Fonte2

2012 Solid Carbide Selection Catalogue
2012 Solid Carbide Selection Catalogue2012 Solid Carbide Selection Catalogue
2012 Solid Carbide Selection Catalogue

2012 solid carbide selection catalogue
2012 solid carbide selection catalogue2012 solid carbide selection catalogue
2012 solid carbide selection catalogue

Les structures métalliques
Les structures métalliques Les structures métalliques
Les structures métalliques

Presentationd d'alliages d'acier inoxydable
Presentationd d'alliages d'acier inoxydablePresentationd d'alliages d'acier inoxydable
Presentationd d'alliages d'acier inoxydable

cour05CM.docx
cour05CM.docxcour05CM.docx
cour05CM.docx

P5 classif acier 2013 a
P5 classif acier 2013 aP5 classif acier 2013 a
P5 classif acier 2013 a

Métaux ferreux
Métaux  ferreuxMétaux  ferreux
Métaux ferreux

MECAH201_chap4b.pdf
MECAH201_chap4b.pdfMECAH201_chap4b.pdf
MECAH201_chap4b.pdf

1.1 introduction generale.pdf
1.1 introduction generale.pdf1.1 introduction generale.pdf
1.1 introduction generale.pdf

Chapitre 1.pdf
Chapitre 1.pdfChapitre 1.pdf
Chapitre 1.pdf

MODULE 06 [Autosaved].pptx
MODULE 06 [Autosaved].pptxMODULE 06 [Autosaved].pptx
MODULE 06 [Autosaved].pptx

Mr601 avantime
Mr601 avantimeMr601 avantime
Mr601 avantime

Aluminium et alliages
Aluminium et alliagesAluminium et alliages
Aluminium et alliages

Fonderie.pptx
Fonderie.pptxFonderie.pptx
Fonderie.pptx


Materiaux

  • 2. LES MATERIAUX • Objectifs • Introduction • Manipulations
  • 3. LES MATERIAUX Objectifs: A partir de la partie opératoire d'un système et /ou de son dossier technique, l'étudiant doit être capable de :  Reconnaître les matériaux usuels ( aciers, fontes, alliages de cuivre, alliages d’aluminium ).  Interpréter la désignation normalisée d’un matériau.
  • 5. Etat de la matière Etat liquide Etat solide Poudre Moulage Façonnage Frittage Moule Moule non Permanent Permanent * En coquille *A modèle permanent *A Moule fusible sous pression -En sable -Cire perdue * En coquille -En céramique par gravité -En carapace * Centrifuge Sans enlèvement de matière Avec enlèvement de matière Par liaisons permanentes Formage Découpage Usinage Assemblage * Soudage * Cisaillage * Collage * Oxycoupage Métaux * Rivetage Métaux en * Poinçonnage massifs feuilles * Pliage * Laminage * Emboutissage * Estampage * Forgeage * Fluotournage
  • 6. Non conventionnel Abrasion Par coupe à l’outil * Meulage tranchant * Rectification * polissage * Tournage Energie mécanique Energie chimique Thermochimique * Fraisage * Chimique * Laser * Perçage * Jet d’eau * Electrochimique * Electroérosion * Jet d’eau + abrasif
  • 7. LES FONTES LES ACIERS LES PRINCIPAUX MATERIAUX UTILISES EN MECANIQUE LES ALLIAGES A LES CUIVRES ET ALLIAGES DE CUIVRE BASE D’ALUMINIUM
  • 8. Procédé d’obtention Minerai de fer Charbon Fondant Haut à coke Fonte Fourneau Laitier C%>2 Addition Acier Affinage C%<2 éléments d’alliage
  • 9.
  • 10. LES FONTES - Composition : FER + CARBONE (% compris entre 2.5 et 6) - Caractéristiques : T° de fusion entre 1100°C et 1300°C Masse volumique 7800 Kg / m3 - Hachures utilisés dans un dessin d’ensemble : Fontes malléables Fontes à graphite Fontes à graphite lamellaire sphéroïdale
  • 11. LES FONTES A GRAPHITE LAMELLAIRE Désignation normalisée Exemple : EN-GJL 400 Fonte à graphite lamellaire Résistance minimale à la rupture Rr en N/mm2
  • 12. LES FONTES A GRAPHITE SPHEROIDALE Désignation normalisée Exemple : EN-GJS 400 - 15 Fonte à graphite sphéroïdale % de l’allongement après rupture Résistance minimale à la rupture
  • 13. LES FONTES MALLEABLES 1- LES FONTES MALLEABLES A CŒUR BLANC : Exemple : EN-GJMW 450 7 Fontes malléables % de l’allongement à cœur blanc après rupture Résistance minimale à la rupture en N/mm2 2- LES FONTES MALLEABLES A CŒUR NOIR : Exemple : EN-GJMB 350 10 Fontes malléables % de l’allongement à cœur noir après rupture Résistance minimale à la rupture en N/mm2
  • 14. LES ACIERS - Composition : FER + CARBONE (% compris entre 0.1 et 2) - Caractéristiques : T° de fusion entre 1300°C et 1500C° Masse volumique 7800 Kg / m3 - Hachures utilisés dans un dessin d’ensemble : Classification Classification par emploi par composition chimique
  • 15. Les aciers faiblement alliés Les aciers Les aciers fortement alliés non alliés CLASSIFICATION PAR COMPOSITION CHIMIQUE
  • 16. LES ACIERS NON ALLIES Désignation normalisée Exemple : C 40 Aciers non allié % de carbone
  • 17. LES ACIERS FAIBLEMENT ALLIES Pour ces aciers aucun élément n’a une teneur supérieure à 5% Leur teneur en manganèse est égale ou supérieure à 1% Désignation normalisée Exemple : 35 Ni Cr Mo 16 - 4 % de carbone % des éléments d’addition multiplié par un facteur Symbole des éléments Éléments d’addition Facteurs d’addition dans l’ordre Cr, Co, Mn, Ni, Si, W 4 des teneurs décroissantes Al, Be, Cu, Mo, Nb, Pb, Ta, Ti,V, Zr 10 Ce, N, P, S 100 B 1000
  • 18. LES ACIERS FORTEMENT ALLIES Pour ces aciers un élément au moins a une teneur supérieure ou égale à 5% Désignation normalisée Exemple : X 6 Cr Mo 24 - 11 Acier fortement % des éléments d’addition allié Symbole des éléments % de carbone d’addition dans l’ordre multiplié par 100 des teneurs décroissantes
  • 19. Les aciers Les aciers de d’usage général construction mécanique CLASSIFICATION PAR EMPLOI
  • 20. LES ACIERS D’USAGE GENERAL Désignation normalisée Exemple : S 235 Aciers d’usage générale Limite élastique Re en N/mm2
  • 21. LES ACIERS DE CONSTRUCTION MECANIQUE Désignation normalisée Exemple : E 295 Aciers construction Limite élastique Re en mécanique N/mm2
  • 22. LES CUIVRES ET LES ALLIAGES DE CUIVRE - Caractéristiques : T° de fusion entre 1000°C et 1200°C Masse volumique 8900 Kg / m3 - Hachures utilisés dans un dessin d’ensemble : Classification Classification du cuivre des alliages de cuivre
  • 23. LES CUIVRES Usage électrique Usage mécanique Non soudable Soudable Non soudable Soudable Exemple : Exemple : Exemple : Exemple: Cu/a1 Cu/c1 Cu/c3 Cu/b
  • 24. LES ALLIEGES DE CUIVRE ETAIN CUIVRE CUIVRE ZINC Désignations
  • 25. LES LAITONS Exemple : Cu Zn 39 Pb 2 Cuivre % des éléments d’addition Éléments d’addition LES BRONZES Exemple : Cu Sn 8 Pb Cuivre % des éléments d’addition Éléments d’addition
  • 26. L’ALUMUNIUM ET SES ALLIAGES - Caractéristiques : T° de fusion entre 600°C et 700°C Masse volumique 2700 Kg / m3 - Hachures utilisés dans un dessin d’ensemble : Aluminium de fonderie
  • 27. ALUMINIUM DE FONDERIE Désignation normalisée Exemple : A Ŕ S 13 % des éléments d’addition Lettre «A» représente l’aluminium Éléments d’addition
  • 28. LES MATERIAUX MANIPULATIONS • M1 : Meule à main. • M2 : Poupée mobile. • M3 : Etau d’établi.
  • 29. M1: Meule à main
  • 30. M1 : MEULE A MAIN - Dans ce système existe il des pièces en fonte? Oui. - Si oui, indiquez leurs repères et écrivez leurs désignations. Corps rep (7). EN GJL 200 - A l’aide du support de cours, interprétez la désignation suivante. EN GJL 200 Fonte à graphite lamellaire Rr=200 N/mm2
  • 31. M1 : MEULE A MAIN - Quels sont les autres types de fonte ? Fonte malléable à cœur noir. Fonte malléable à cœur blanc. Fonte à graphite sphéroïdal.
  • 32. M1 : MEULE A MAIN - Sur le dessin d’ensemble coloriez en rouge les pièces en acier d’usage général. Ecrou rep (6) et Rondelle rep (9). - A l’aide du support de cours, interprétez la désignation suivante: S 185 Acier d’usage général Re=185 N/mm2 - Il existe aussi des aciers dont la désignation commence par E. Expliquez cette désignation. Ce sont des aciers de construction.
  • 33. M1 : MEULE A MAIN - Sur le dessin d’ensemble coloriez en bleu les pièces en acier non allié. Roues dentées rep (2) et rep (5). - A l’aide du support de cours, interprétez la désignation suivante: C 35 0,35 % de carbone Teneur en carbone - Pourquoi cet acier est dit non allié ? Car il ne contient pas d’éléments d’addition .
  • 34. M1 : MEULE A MAIN - Sur le dessin d’ensemble coloriez en vert les pièces en acier faiblement allié. Pièces rep(3) et rep(4). 30 Cr Ni Mo 8 - A l’aide du support de cours, interpréter cette désignation. 30 Cr Ni Mo 8 0.3% de carbone 2% de chrome Teneur en chrome Nickel Molybdène
  • 35. M1 : MEULE A MAIN - A l’aide du support de cours, interpréter cette désignation. X 5 Cr Ni 18 10 Acier fortement allié Teneur en nickel 0.05% de carbone Teneur en chrome 18% de chrome 10% de nickel
  • 36. M1 : MEULE A MAIN - A partir du dessin d’ensemble et de sa nomenclature, indiquer les pièces en cuivre. Coussinet rep (1) et bague rep (8). - Ecriver et expliquer leurs désignation. Cu Sn 35 Métal de base % d’étain (cuivre) 35% d’étain
  • 37. M1 : MEULE A MAIN Cu Sn 8 Pb Métal de base (cuivre) Traces de plomb 8% d’étain % d’étain - Quel est le rôle de ces pièces? Diminuer le frottement et subir l’usure.
  • 39. M2 : POUPEE MOBILE 1- Les pièces rep (4-14) sont en fonte. Choisissez parmi ces désignations celle qui est convenable. S 185 EN-GJL 250-7 EN AW-Al Si 13 2- Expliquez la désignation choisie. Fonte à graphite lamellaire avec Rr = 250 N/mm2 et A% = 7% .
  • 40. M2 : POUPEE MOBILE 3- La pièce rep (11) est en alliage de cuivre. - Choisissez parmi ces désignation celle qui est convenable. Cu Sn 14 Pb 9 EN AW-Al Si 13 EN-GJMB 600-4 4- Indiquez si cet alliage de cuivre est du laiton ou bien du bronze et pourquoi. C’est du bronze car c’est du cuivre à lequel on a ajouté de l’étain .
  • 41. M2 : POUPEE MOBILE 5- Compléter le tableau suivant. Rep Composition chimique Désignation Acier fortement allié avec 3 0.06% de carbone, 18% de X 6 Cr Ni 18-9 chrome et 9% de nickel. Fonte à graphite lamellaire ayant une résistance mini à 4 la rupture Rr=250 N/mm2 et EN GJL 250 -7 un allongement après la rupture de 7%.
  • 42. M2 : POUPEE MOBILE Rep Composition chimique Désignation Acier non allié avec 0.38% 7 de carbone. C 38 Acier d’usage général avec 9 Re= 185 N/mm2 . S 185 Cuivre avec 14% d’étain et 11 9% de plomb. Cu Sn 14 Pb 9 Acier faiblement allié avec 0.38% de carbone et 1% de 18 chrome et quelques traces 38 Cr Pb 4 de plomb.
