classification_aciers.pptx POUR MATERIAUX
- 1.

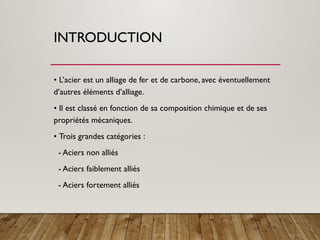

- 2. INTRODUCTION • L’acier estun alliage de fer et de carbone, avec éventuellement d’autres éléments d’alliage. • Il est classé en fonction de sa composition chimique et de ses propriétés mécaniques. • Trois grandes catégories : - Aciers non alliés - Aciers faiblement alliés - Aciers fortement alliés

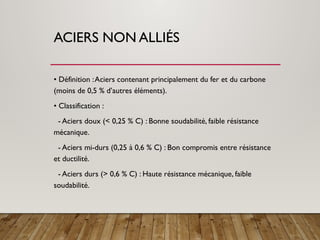

- 3. ACIERS NON ALLIÉS •Définition :Aciers contenant principalement du fer et du carbone (moins de 0,5 % d’autres éléments). • Classification : - Aciers doux (< 0,25 % C) : Bonne soudabilité, faible résistance mécanique. - Aciers mi-durs (0,25 à 0,6 % C) : Bon compromis entre résistance et ductilité. - Aciers durs (> 0,6 % C) : Haute résistance mécanique, faible soudabilité.

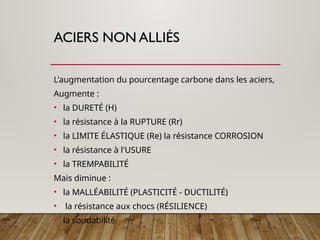

- 4. ACIERS NON ALLIÉS L'augmentationdu pourcentage carbone dans les aciers, Augmente : • la DURETÉ (H) • la résistance à la RUPTURE (Rr) • la LIMITE ÉLASTIQUE (Re) la résistance CORROSION • la résistance à l'USURE • la TREMPABILITÉ Mais diminue : • la MALLÉABILITÉ (PLASTICITÉ - DUCTILITÉ) • la résistance aux chocs (RÉSILIENCE) • la soudabilité

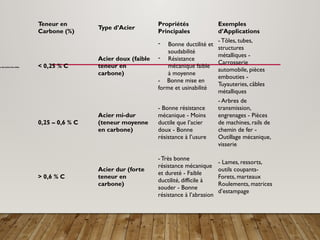

- 5. Teneur en Carbone (%) Typed’Acier Propriétés Principales Exemples d’Applications < 0,25 % C Acier doux (faible teneur en carbone) - Bonne ductilité et soudabilité - Résistance mécanique faible à moyenne - Bonne mise en forme et usinabilité - Tôles, tubes, structures métalliques - Carrosserie automobile, pièces embouties - Tuyauteries, câbles métalliques 0,25 – 0,6 % C Acier mi-dur (teneur moyenne en carbone) - Bonne résistance mécanique - Moins ductile que l’acier doux - Bonne résistance à l’usure - Arbres de transmission, engrenages - Pièces de machines, rails de chemin de fer - Outillage mécanique, visserie > 0,6 % C Acier dur (forte teneur en carbone) - Très bonne résistance mécanique et dureté - Faible ductilité, difficile à souder - Bonne résistance à l’abrasion - Lames, ressorts, outils coupants- Forets, marteaux Roulements, matrices d’estampage ns des Aciers Non Alliés

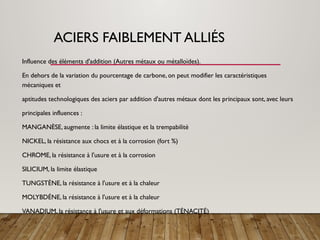

- 6. ACIERS FAIBLEMENT ALLIÉS Influencedes éléments d'addition (Autres métaux ou métalloïdes). En dehors de la variation du pourcentage de carbone, on peut modifier les caractéristiques mécaniques et aptitudes technologiques des aciers par addition d'autres métaux dont les principaux sont, avec leurs principales influences : MANGANÈSE, augmente : la limite élastique et la trempabilité NICKEL, la résistance aux chocs et à la corrosion (fort %) CHROME, la résistance à l'usure et à la corrosion SILICIUM, la limite élastique TUNGSTÈNE, la résistance à l'usure et à la chaleur MOLYBDÉNE, la résistance à l'usure et à la chaleur VANADIUM, la résistance à l'usure et aux déformations (TÉNACITÉ)

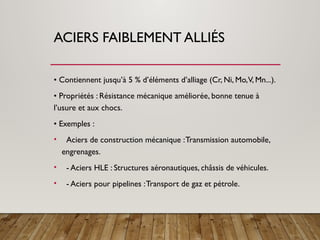

- 7. ACIERS FAIBLEMENT ALLIÉS •Contiennent jusqu’à 5 % d’éléments d’alliage (Cr, Ni, Mo,V, Mn...). • Propriétés : Résistance mécanique améliorée, bonne tenue à l’usure et aux chocs. • Exemples : • Aciers de construction mécanique :Transmission automobile, engrenages. • - Aciers HLE : Structures aéronautiques, châssis de véhicules. • - Aciers pour pipelines :Transport de gaz et pétrole.
- 8. ACIERS FORTEMENT ALLIÉS •Contiennent plus de 5 % d’éléments d’alliage. • Types : • - Aciers inoxydables : Résistance à la corrosion. • - Aciers à outils : Haute dureté et résistance à l’usure. • - Aciers réfractaires : Résistants aux températures élevées.

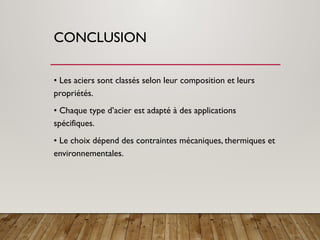

- 9. CONCLUSION • Les acierssont classés selon leur composition et leurs propriétés. • Chaque type d’acier est adapté à des applications spécifiques. • Le choix dépend des contraintes mécaniques, thermiques et environnementales.
- 10.

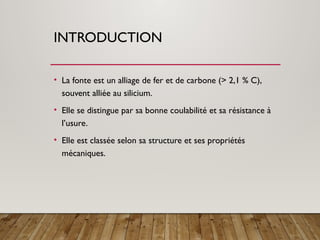

- 11. INTRODUCTION • La fonteest un alliage de fer et de carbone (> 2,1 % C), souvent alliée au silicium. • Elle se distingue par sa bonne coulabilité et sa résistance à l’usure. • Elle est classée selon sa structure et ses propriétés mécaniques.
- 12. CLASSIFICATION DES FONTES •1. Fonte Blanche • 2. Fonte Grise • 3. Fonte Mécanique • 4. Fontes Spéciales ou Alliées • 5. Fonte Malléable

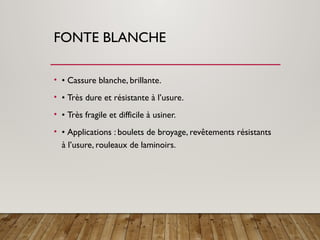

- 13. FONTE BLANCHE • •Cassure blanche, brillante. • • Très dure et résistante à l’usure. • • Très fragile et difficile à usiner. • • Applications : boulets de broyage, revêtements résistants à l’usure, rouleaux de laminoirs.

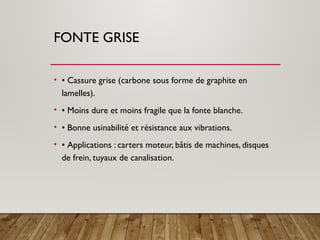

- 14. FONTE GRISE • •Cassure grise (carbone sous forme de graphite en lamelles). • • Moins dure et moins fragile que la fonte blanche. • • Bonne usinabilité et résistance aux vibrations. • • Applications : carters moteur, bâtis de machines, disques de frein, tuyaux de canalisation.
- 15. FONTE MÉCANIQUE • •Fonte grise améliorée avec de meilleures propriétés mécaniques. • • Très utilisée pour le moulage des pièces mécaniques et de frottement. • • Applications : vilebrequins, engrenages, paliers, pièces de transmission.

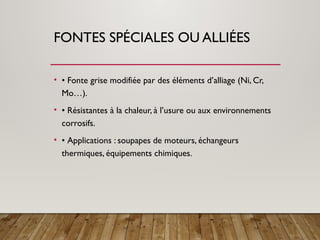

- 16. FONTES SPÉCIALES OUALLIÉES • • Fonte grise modifiée par des éléments d’alliage (Ni, Cr, Mo…). • • Résistantes à la chaleur, à l’usure ou aux environnements corrosifs. • • Applications : soupapes de moteurs, échangeurs thermiques, équipements chimiques.

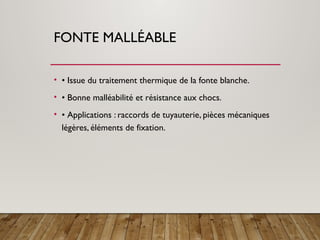

- 17. FONTE MALLÉABLE • •Issue du traitement thermique de la fonte blanche. • • Bonne malléabilité et résistance aux chocs. • • Applications : raccords de tuyauterie, pièces mécaniques légères, éléments de fixation.

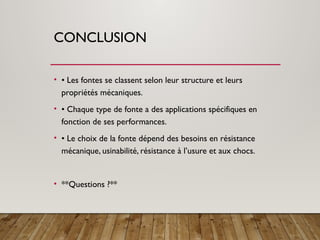

- 18. CONCLUSION • • Lesfontes se classent selon leur structure et leurs propriétés mécaniques. • • Chaque type de fonte a des applications spécifiques en fonction de ses performances. • • Le choix de la fonte dépend des besoins en résistance mécanique, usinabilité, résistance à l’usure et aux chocs. • **Questions ?**

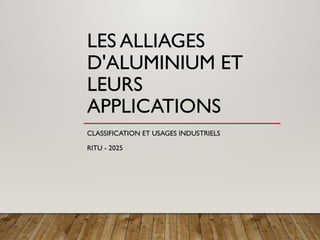

- 19. LES ALLIAGES D'ALUMINIUM ET LEURS APPLICATIONS CLASSIFICATIONET USAGES INDUSTRIELS RITU - 2025
- 20. INTRODUCTION • Les alliagesd’aluminium sont classés en différentes séries en fonction de leurs éléments d’addition. • Ils possèdent des propriétés spécifiques qui les rendent adaptés à divers secteurs industriels : • - Transport (aéronautique, automobile, ferroviaire, naval) • - Électronique et électricité • - Emballage et construction.

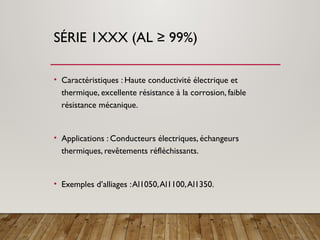

- 21. SÉRIE 1XXX (AL≥ 99%) • Caractéristiques : Haute conductivité électrique et thermique, excellente résistance à la corrosion, faible résistance mécanique. • Applications : Conducteurs électriques, échangeurs thermiques, revêtements réfléchissants. • Exemples d’alliages :Al1050,Al1100,Al1350.

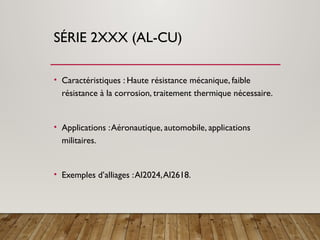

- 22. SÉRIE 2XXX (AL-CU) •Caractéristiques : Haute résistance mécanique, faible résistance à la corrosion, traitement thermique nécessaire. • Applications :Aéronautique, automobile, applications militaires. • Exemples d’alliages :Al2024,Al2618.

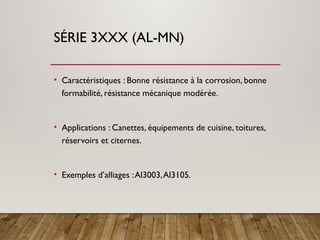

- 23. SÉRIE 3XXX (AL-MN) •Caractéristiques : Bonne résistance à la corrosion, bonne formabilité, résistance mécanique modérée. • Applications : Canettes, équipements de cuisine, toitures, réservoirs et citernes. • Exemples d’alliages :Al3003,Al3105.
- 24. SÉRIE 4XXX (AL-SI) •Caractéristiques : Bonne résistance à l'usure, faible coefficient de dilatation thermique, résistance modérée. • Applications : Pistons de moteur, culasses, composants de transmission. • Exemples d’alliages :Al4032,Al4045.

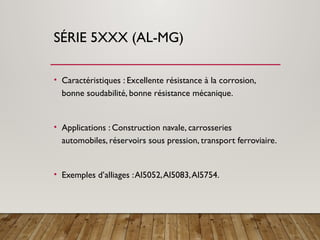

- 25. SÉRIE 5XXX (AL-MG) •Caractéristiques : Excellente résistance à la corrosion, bonne soudabilité, bonne résistance mécanique. • Applications : Construction navale, carrosseries automobiles, réservoirs sous pression, transport ferroviaire. • Exemples d’alliages :Al5052,Al5083,Al5754.
- 26. SÉRIE 6XXX (AL-MG-SI) •Caractéristiques : Bonne résistance mécanique, bonne résistance à la corrosion, excellente usinabilité et soudabilité. • Applications : Construction et architecture, industrie automobile, équipement sportif, panneaux solaires. • Exemples d’alliages :Al6061,Al6063,Al6082.

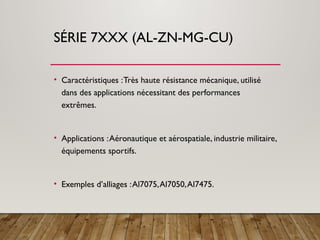

- 27. SÉRIE 7XXX (AL-ZN-MG-CU) •Caractéristiques :Très haute résistance mécanique, utilisé dans des applications nécessitant des performances extrêmes. • Applications :Aéronautique et aérospatiale, industrie militaire, équipements sportifs. • Exemples d’alliages :Al7075,Al7050,Al7475.

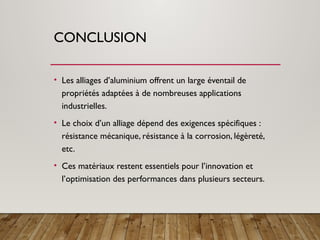

- 28. CONCLUSION • Les alliagesd’aluminium offrent un large éventail de propriétés adaptées à de nombreuses applications industrielles. • Le choix d’un alliage dépend des exigences spécifiques : résistance mécanique, résistance à la corrosion, légèreté, etc. • Ces matériaux restent essentiels pour l’innovation et l’optimisation des performances dans plusieurs secteurs.
