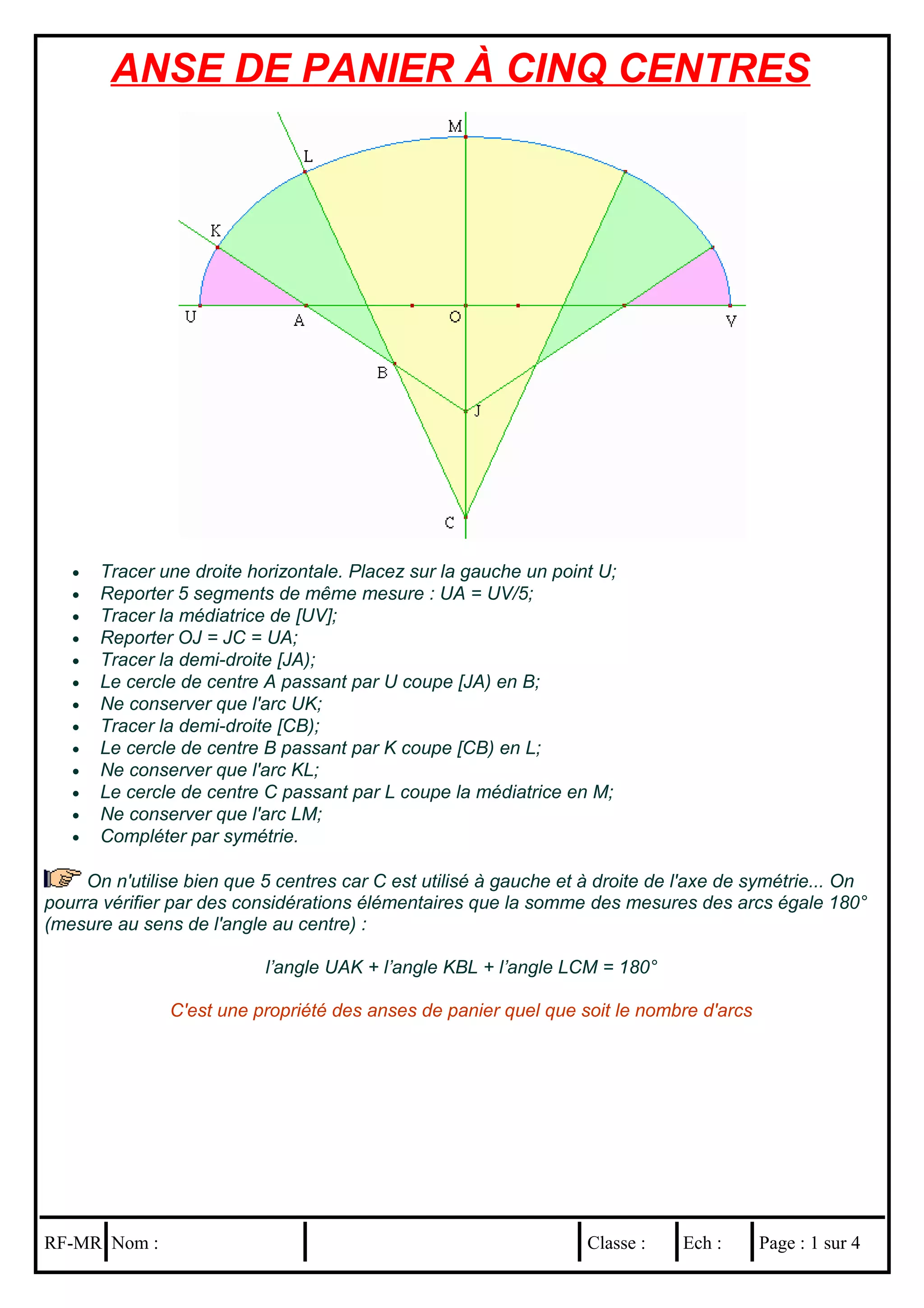

ANSE DE PANIER À CINQ CENTRES




   •   Tracer une droite horizontale. Placez sur la gauche un point U;
   •   Reporter 5 segments de même mesure : UA = UV/5;
   •   Tracer la médiatrice de [UV];
   •   Reporter OJ = JC = UA;
   •   Tracer la demi-droite [JA);
   •   Le cercle de centre A passant par U coupe [JA) en B;
   •   Ne conserver que l'arc UK;
   •   Tracer la demi-droite [CB);
   •   Le cercle de centre B passant par K coupe [CB) en L;
   •   Ne conserver que l'arc KL;
   •   Le cercle de centre C passant par L coupe la médiatrice en M;
   •   Ne conserver que l'arc LM;
   •   Compléter par symétrie.

     On n'utilise bien que 5 centres car C est utilisé à gauche et à droite de l'axe de symétrie... On
pourra vérifier par des considérations élémentaires que la somme des mesures des arcs égale 180°
(mesure au sens de l'angle au centre) :

                           l’angle UAK + l’angle KBL + l’angle LCM = 180°

               C'est une propriété des anses de panier quel que soit le nombre d'arcs




RF-MR Nom :                                                        Classe :    Ech :    Page : 1 sur 4

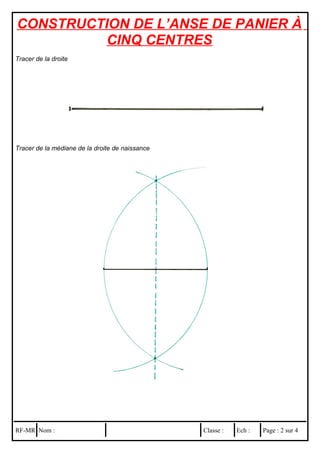

CONSTRUCTION DE L’ANSE DE PANIER À
          CINQ CENTRES
Tracer de la droite




Tracer de la médiane de la droite de naissance




RF-MR Nom :                                      Classe :   Ech :   Page : 2 sur 4
Division de la ligne de naissance en 6 parties égales pour obtenir les 5 points de centre




Traçage des droites passant par les point de divisions afin d’obtenir les points de centre




RF-MR Nom :                                                        Classe :    Ech :     Page : 3 sur 4

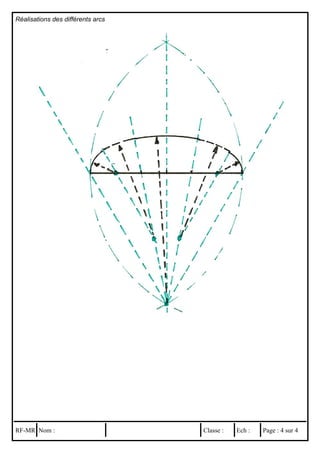

Réalisations des différents arcs




RF-MR Nom :                        Classe :   Ech :   Page : 4 sur 4
