Ce catalogue présente la gamme de produits igubal® de rotules lisses et de paliers auto-alignants en polymères haute performance, disponibles sur stock. Les produits igubal® se distinguent par leur légèreté, leur résistance à la corrosion, leur insensibilité à la saleté, et leur capacité à fonctionner à sec, tout en offrant une excellente durabilité et des coûts d'entretien réduits. Les applications couvrent divers secteurs, allant de l'industrie alimentaire aux machines de conditionnement, avec des propriétés adaptées à des environnements exigeants.
igubal : applications des systèmes rotulés
- 1.

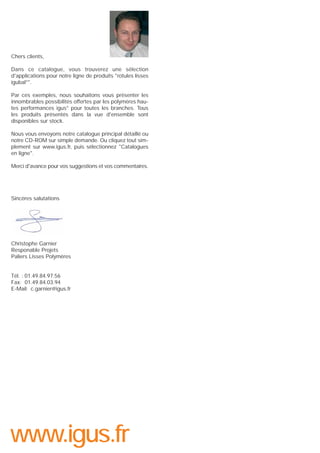

- 2. Chers clients, Dans cecatalogue, vous trouverez une sélection d'applications pour notre ligne de produits "rotules lisses igubal®". Par ces exemples, nous souhaitons vous présenter les innombrables possibilités offertes par les polymères hautes performances igus® pour toutes les branches. Tous les produits présentés dans la vue d'ensemble sont disponibles sur stock. Nous vous envoyons notre catalogue principal détaillé ou notre CD-ROM sur simple demande. Ou cliquez tout simplement sur www.igus.fr, puis sélectionnez "Catalogues en ligne". Merci d'avance pour vos suggestions et vos commentaires. Sincères salutations Christophe Garnier Responable Projets Paliers Lisses Polymères Tél. : 01.49.84.97.56 Fax: 01.49.84.03.94 E-Mail: c.garnier@igus.fr www.igus.fr
- 3. igubal ® EARM EBRM KARM KBRM ▲ Embouts à rotule Paliersà semelle KSTM ESTM ▲ Chapes ▲ Paliers appliques ▲ Rotules lisses GERM EFOM KGLM GEFM GERMF EFSM EGLM EGZM WKM
- 4.

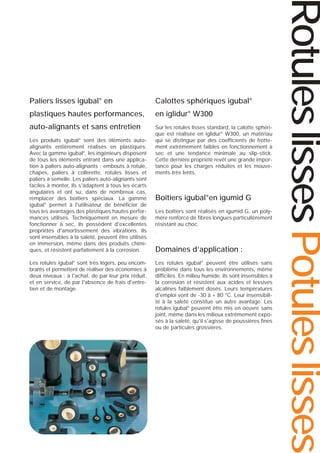

- 5. Calottes sphériques igubal® plastiqueshautes performances, en iglidur® W300 auto-alignants et sans entretien Sur les rotules lisses standard, la calotte sphérique est réalisée en iglidur® W300, un matériau qui se distingue par des coefficients de frottement extrêmement faibles en fonctionnement à sec et une tendance minimale au slip-stick. Cette dernière propriété revêt une grande importance pour les charges réduites et les mouvements très lents. Les produits igubal® sont des éléments autoalignants entièrement réalisés en plastiques. Avec la gamme igubal®, les ingénieurs disposent de tous les éléments entrant dans une application à paliers auto-alignants : embouts à rotule, chapes, paliers à collerette, rotules lisses et paliers à semelle. Les paliers auto-alignants sont faciles à monter, ils s'adaptent à tous les écarts angulaires et ont su, dans de nombreux cas, remplacer des boîtiers spéciaux. La gamme igubal® permet à l'utilisateur de bénéficier de tous les avantages des plastiques hautes performances utilisés. Techniquement en mesure de fonctionner à sec, ils possèdent d'excellentes propriétés d'amortissement des vibrations. Ils sont insensibles à la saleté, peuvent être utilisés en immersion, même dans des produits chimiques, et résistent parfaitement à la corrosion. Les rotules igubal® sont très légers, peu encombrants et permettent de réaliser des économies à deux niveaux : à l'achat, de par leur prix réduit, et en service, de par l'absence de frais d'entretien et de montage. Boîtiers igubal®en igumid G Les boîtiers sont réalisés en igumid G, un polymère renforcé de fibres longues particulièrement résistant au choc. . Domaines d’application : Les rotules igubal® peuvent être utilisés sans problème dans tous les environnements, même difficiles. En milieu humide, ils sont insensibles à la corrosion et résistent aux acides et lessives alcalines faiblement dosés. Leurs températures d'emploi vont de -30 à + 80 °C. Leur insensibilité à la saleté constitue un autre avantage. Les rotules igubal® peuvent être mis en oeuvre sans joint, même dans les milieux extrêmement exposés à la saleté, qu'il s'agisse de poussières fines ou de particules grossières. Rotules lisses Potules lisses Paliers lisses igubal® en

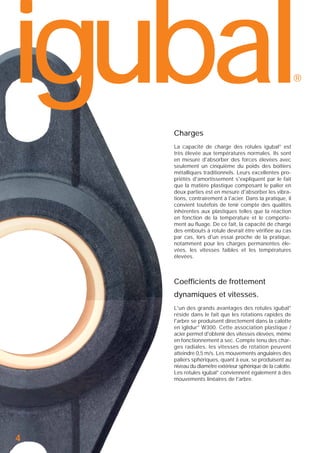

- 6. igubal ® Charges La capacité decharge des rotules igubal® est très élevée aux températures normales. Ils sont en mesure d'absorber des forces élevées avec seulement un cinquième du poids des boîtiers métalliques traditionnels. Leurs excellentes propriétés d'amortissement s'expliquent par le fait que la matière plastique composant le palier en deux parties est en mesure d'absorber les vibrations, contrairement à l'acier. Dans la pratique, il convient toutefois de tenir compte des qualités inhérentes aux plastiques telles que la réaction en fonction de la température et le comportement au fluage. De ce fait, la capacité de charge des embouts à rotule devrait être vérifiée au cas par cas, lors d'un essai proche de la pratique, notamment pour les charges permanentes élevées, les vitesses faibles et les températures élevées. Coefficients de frottement dynamiques et vitesses. L'un des grands avantages des rotules igubal® réside dans le fait que les rotations rapides de l'arbre se produisent directement dans la calotte en iglidur® W300. Cette association plastique / acier permet d'obtenir des vitesses élevées, même en fonctionnement à sec. Compte tenu des charges radiales, les vitesses de rotation peuvent atteindre 0,5 m/s. Les mouvements angulaires des paliers sphériques, quant à eux, se produisent au niveau du diamètre extérieur sphérique de la calotte. Les rotules igubal® conviennent également à des mouvements linéaires de l'arbre. 4

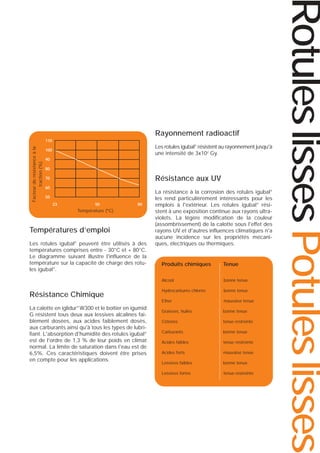

- 7. Facteur de résistanceà la traction (%) Les rotules igubal® résistent au rayonnement jusqu'à une intensité de 3x102 Gy. 100 90 80 Résistance aux UV 70 60 50 23 50 80 Température (ºC) Températures d’emploi Les rotules igubal® peuvent être utilisés à des températures comprises entre - 30°C et + 80°C. Le diagramme suivant illustre l'influence de la température sur la capacité de charge des rotules igubal®. La résistance à la corrosion des rotules igubal® les rend particulièrement intéressants pour les emplois à l'extérieur. Les rotules igubal® résistent à une exposition continue aux rayons ultraviolets. La légère modification de la couleur (assombrissement) de la calotte sous l'effet des rayons UV et d'autres influences climatiques n'a aucune incidence sur les propriétés mécaniques, électriques ou thermiques. bonne tenue Hydrocarbures chlorés bonne tenue Ether La calotte en iglidur W300 et le boîtier en igumid G résistent tous deux aux lessives alcalines faiblement dosées, aux acides faiblement dosés, aux carburants ainsi qu'à tous les types de lubrifiant. L'absorption d'humidité des rotules igubal® est de l'ordre de 1,3 % de leur poids en climat normal. La limite de saturation dans l'eau est de 6,5%. Ces caractéristiques doivent être prises en compte pour les applications. Tenue Alcool Résistance Chimique Produits chimiques mauvaise tenue Graisses, huiles bonne tenue Cétones tenue restreinte Carburants bonne tenue Acides faibles tenue restreinte Acides forts mauvaise tenue Lessives faibles bonne tenue Lessives fortes tenue restreinte ® Rotules lisses Potules lisses Rayonnement radioactif 110

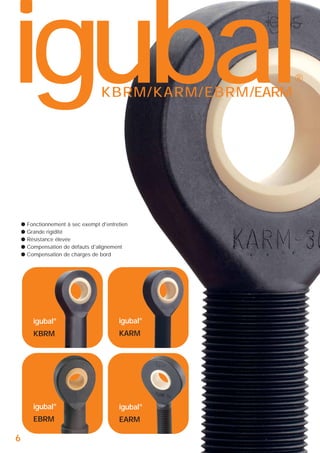

- 8. igubal ® KBRM/KARM/EBRM/EARM ● ● ● ● ● Fonctionnement à secexempt d'entretien Grande rigidité Résistance élevée Compensation de défauts d'alignement Compensation de charges de bord igubal® KBRM KARM igubal® igubal® EBRM 6 igubal® EARM

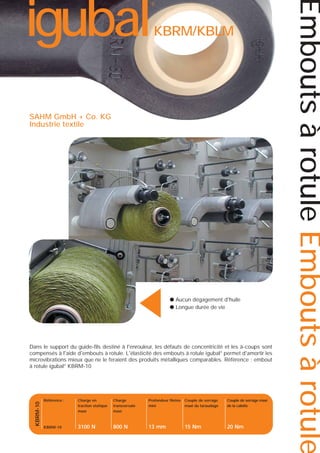

- 9. KBRM/KBLM ▲ SAHM GmbH +Co. KG Industrie textile ● Aucun dégagement d'huile ● Longue durée de vie KBRM-10 Dans le support du guide-fils destiné à l'enrouleur, les défauts de concentricité et les à-coups sont compensés à l'aide d'embouts à rotule. L'élasticité des embouts à rotule igubal® permet d'amortir les microvibrations mieux que ne le feraient des produits métalliques comparables. Référence : embout à rotule igubal® KBRM-10 Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KBRM-10 3100 N 800 N 13 mm 15 Nm 20 Nm Embouts à rotule Embouts à rotule igubal ®

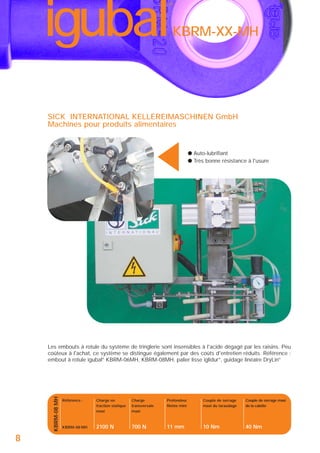

- 10. igubal ® KBRM-XX-MH ▲ SICK INTERNATIONAL KELLEREIMASCHINENGmbH Machines pour produits alimentaires ● Auto-lubrifiant ● Très bonne résistance à l'usure KBRM-08 MH Les embouts à rotule du système de tringlerie sont insensibles à l'acide dégagé par les raisins. Peu coûteux à l'achat, ce système se distingue également par des coûts d'entretien réduits. Référence : embout à rotule igubal® KBRM-06MH, KBRM-08MH, palier lisse iglidur®, guidage linéaire DryLin® 8 Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KBRM-08 MH 2100 N 700 N 11 mm 10 Nm 40 Nm
- 11. KBRM-XX-MH ▲ HYMER AG Marchepied d'uncamping-car ● Calottes sphériques à très faible jeu ● Amortissement des vibrations KBRM-12 MH Les embouts à rotule destinés aux marches d'un camping-car doivent être robustes et insensibles à la saleté. Les embouts à rotule igubal® sont par principe exempts d'entretien et ils amortissent les vibrations. Ils tiennent bon même dans le pire des cas ! Référence : embout à rotule igubal® KBRM08MH, KBRM-12MH Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KBRM-12 MH 3600 N 900 N 15 mm 20 Nm 70 Nm Embouts à rotule Embouts à rotule igubal ®

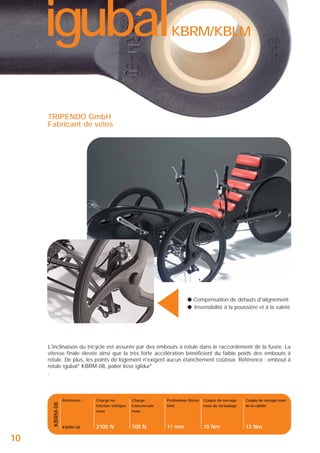

- 12. igubal ® KBRM/KBLM ▲ TRIPENDO GmbH Fabricant devélos ● Compensation de défauts d'alignement ● Insensibilité à la poussière et à la saleté KBRM-08 L'inclinaison du tricycle est assurée par des embouts à rotule dans le raccordement de la fusée. La vitesse finale élevée ainsi que la très forte accélération bénéficient du faible poids des embouts à rotule. De plus, les points de logement n'exigent aucun étanchement coûteux. Référence : embout à rotule igubal® KBRM-08, palier lisse iglidur® . 10 Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KBRM-08 2100 N 700 N 11 mm 10 Nm 12 Nm

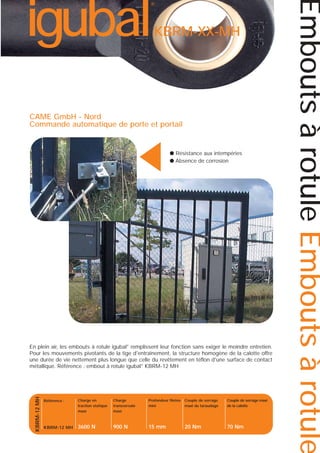

- 13. KBRM-XX-MH ▲ CAME GmbH -Nord Commande automatique de porte et portail ● Résistance aux intempéries ● Absence de corrosion KBRM-12 MH En plein air, les embouts à rotule igubal® remplissent leur fonction sans exiger le moindre entretien. Pour les mouvements pivotants de la tige d'entraînement, la structure homogène de la calotte offre une durée de vie nettement plus longue que celle du revêtement en téflon d'une surface de contact métallique. Référence : embout à rotule igubal® KBRM-12 MH Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KBRM-12 MH 3600 N 900 N 15 mm 20 Nm 70 Nm Embouts à rotule Embouts à rotule igubal ®
- 14. igubal ® KBRM/KBLM ▲ LEEB GmbH Machines deconditionnement ● Aucun dégagement d'huile ● Amortissement des vibrations KBRM-06 Cette application allie longue durée de vie et compatibilité alimentaire. Ici, les rotules lisses igubal® permettent d'assurer tant des fréquences élevées que des mouvements très peu fréquents. Référence : embout à rotule igubal® KBRM-06, chape GERMK-06, palier lisse iglidur®, guidage linéaire DryLin®. 12 Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KBRM-06 1400 N 400 N 8 mm 1.5 Nm 10 Nm
- 15. KBRM-XX-MH PENNY & GILLES Capteurde mesure de déplacement linéaire ● Calottes sphériques à très faible jeu ● Compensation de défauts d'alignement ▲ KBRM-10 MH Absence d'entretien et de corrosion, couleur identique à celle du boîtier du capteur : Les embouts à rotule igubal® et le vérin constituent une véritable entité. L'amorçage exempt de jeu permettant de déterminer la force du ressort sous le véhicule constitue un autre avantage. Référence : embout à rotule igubal® KBRM-10 MH / KBRM-05 MH / KBRM-02 MH Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KBRM-10 MH 3100 N 800 N 13 mm 15 Nm 50 Nm Embouts à rotule Embouts à rotule igubal ®

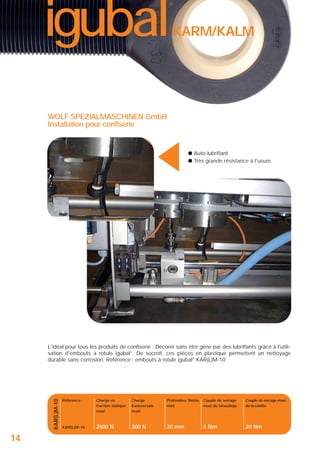

- 16. igubal ® KARM/KALM ▲ WOLF SPEZIALMASCHINEN GmbH Installationpour confiserie ● Auto-lubrifiant ● Très grande résistance à l'usure KAR(L)M-10 L'idéal pour tous les produits de confiserie : Décorer sans être gêné par des lubrifiants grâce à l'utilisation d'embouts à rotule igubal®. De sucroît, ces pièces en plastique permettent un nettoyage durable sans corrosion. Référence : embouts à rotule igubal® KAR(L)M-10 14 Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KAR(L)M-10 2500 N 300 N 20 mm 5 Nm 20 Nm

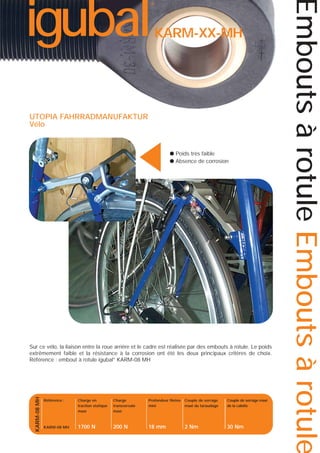

- 17. KARM-XX-MH ▲ UTOPIA FAHRRADMANUFAKTUR Vélo ● Poidstrès faible ● Absence de corrosion KARM-08 MH Sur ce vélo, la liaison entre la roue arrière et le cadre est réalisée par des embouts à rotule. Le poids extrêmement faible et la résistance à la corrosion ont été les deux principaux critères de choix. Référence : embout à rotule igubal® KARM-08 MH Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KARM-08 MH 1700 N 200 N 18 mm 2 Nm 30 Nm Embouts à rotule Embouts à rotule igubal ®
- 18. igubal ® KBRM/KBLM ▲ WBS SYSTEMTECHNIK GmbH Chaînesde transport ● Amortissement des vibrations ● Résistance mécanique élevée KBRM-10 F L'embout à rotule igubal® est utilisé pour assurer la liaison entre vérin pneumatique et levier de commande. Grâce à son faible poids et à ses propriétés d'amortissement des vibrations, des temps de cycle extrêmement courts peuvent être réalisés sur cette installation. Reférence : embout à rotule igubal® KBRM-10 F 16 Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KBRM-10 F 3100 N 800 N 13 mm 6 Nm 20 Nm

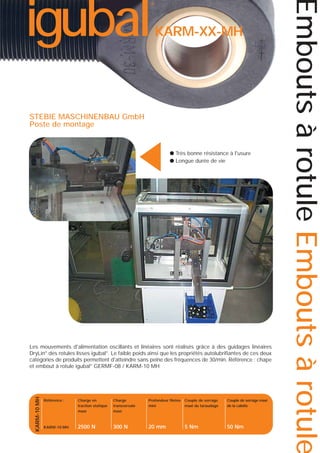

- 19. KARM-XX-MH ▲ STEBIE MASCHINENBAU GmbH Postede montage ● Très bonne résistance à l'usure ● Longue durée de vie KARM-10 MH Les mouvements d'alimentation oscillants et linéaires sont réalisés grâce à des guidages linéaires DryLin® des rotules lisses igubal®. Le faible poids ainsi que les propriétés autolubrifiantes de ces deux catégories de produits permettent d'atteindre sans peine des fréquences de 30/min. Référence : chape et embout à rotule igubal® GERMF-08 / KARM-10 MH Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage maxi de la calotte KARM-10 MH 2500 N 300 N 20 mm 5 Nm 50 Nm Embouts à rotule Embouts à rotule igubal ®

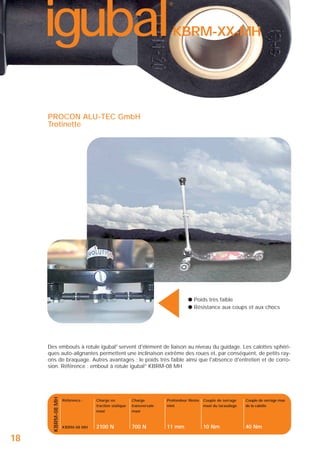

- 20. igubal ® KBRM-XX-MH ▲ PROCON ALU-TEC GmbH Trotinette ●Poids très faible ● Résistance aux coups et aux chocs KBRM-08 MH Des embouts à rotule igubal® servent d'élément de liaison au niveau du guidage. Les calottes sphériques auto-alignantes permettent une inclinaison extrême des roues et, par conséquent, de petits rayons de braquage. Autres avantages : le poids très faible ainsi que l'absence d'entretien et de corrosion. Référence : embout à rotule igubal® KBRM-08 MH 18 Référence : Charge en traction statique maxi Charge transversale maxi Profondeur filetée mini Couple de serrage maxi du taraudage Couple de serrage max de la calotte KBRM-08 MH 2100 N 700 N 11 mm 10 Nm 40 Nm

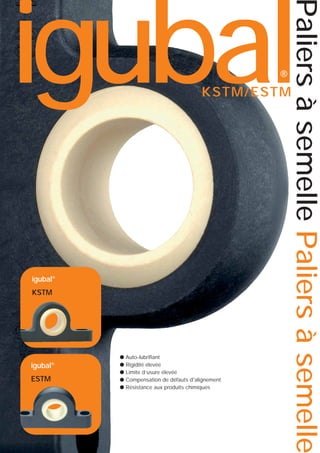

- 21. Paliers à semellePaliers à semelle igubal ® ® KSTM/ESTM igubal® KSTM ® igubal ESTM ● ● ● ● ● Auto-lubrifiant Rigidité élevée Limite d’usure élevée Compensation de défauts d'alignement Résistance aux produits chimiques

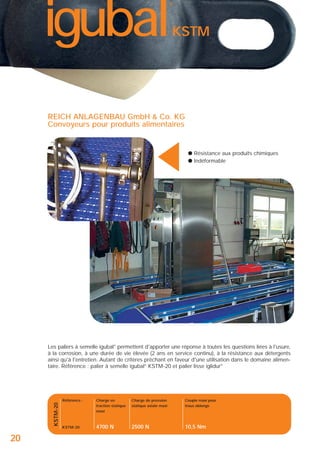

- 22. igubal ® KSTM ▲ REICH ANLAGENBAU GmbH& Co. KG Convoyeurs pour produits alimentaires ● Résistance aux produits chimiques ● Indéformable Les paliers à semelle igubal® permettent d'apporter une réponse à toutes les questions liées à l'usure, à la corrosion, à une durée de vie élevée (2 ans en service continu), à la résistance aux détergents ainsi qu'à l'entretien. Autant de critères prêchant en faveur d'une utilisation dans le domaine alimentaire. Référence : palier à semelle igubal® KSTM-20 et palier lisse iglidur® KSTM-20 Référence : 20 Charge en traction statique maxi Charge de pression statique axiale maxi Couple maxi pour trous oblongs KSTM-20 4700 N 2500 N 10,5 Nm

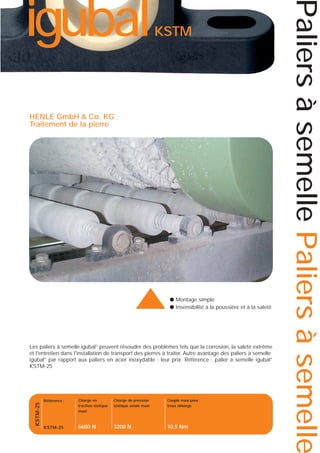

- 23. KSTM HENLE GmbH &Co. KG Traitement de la pierre ▲ ● Montage simple ● Insensibilité à la poussière et à la saleté KSTM-25 Les paliers à semelle igubal® peuvent résoudre des problèmes tels que la corrosion, la saleté extrême et l'entretien dans l'installation de transport des pierres à traiter. Autre avantage des paliers à semelle igubal® par rapport aux paliers en acier inoxydable : leur prix. Référence : palier à semelle igubal® KSTM-25 Référence : Charge en traction statique maxi Charge de pression statique axiale maxi Couple maxi pour trous oblongs KSTM-25 6600 N 3200 N 10,5 Nm Paliers à semelle Paliers à semelle igubal ®

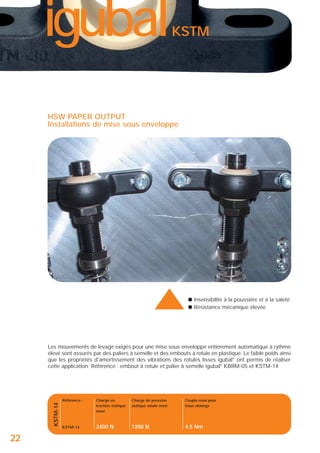

- 24. igubal ® KSTM HSW PAPER OUTPUT Installationsde mise sous enveloppe ▲ ● Insensibilité à la poussière et à la saleté ● Résistance mécanique élevée Les mouvements de levage exigés pour une mise sous enveloppe entièrement automatique à rythme élevé sont assurés par des paliers à semelle et des embouts à rotule en plastique. Le faible poids ainsi que les propriétés d'amortissement des vibrations des rotules lisses igubal® ont permis de réaliser cette application. Référence : embout à rotule et palier à semelle igubal® KBRM-05 et KSTM-14 KSTM-14 Référence : 22 Charge en traction statique maxi Charge de pression statique axiale maxi Couple maxi pour trous oblongs KSTM-14 2400 N 1200 N 4.5 Nm

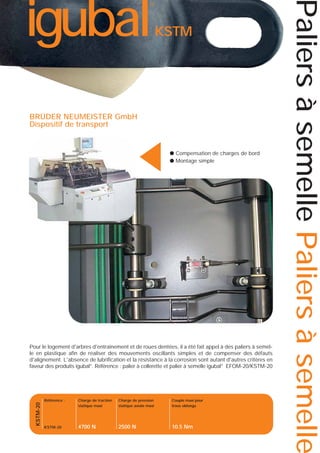

- 25. KSTM ▲ BRÜDER NEUMEISTER GmbH Dispositifde transport ● Compensation de charges de bord ● Montage simple KSTM-20 Pour le logement d'arbres d'entraînement et de roues dentées, il a été fait appel à des paliers à semelle en plastique afin de réaliser des mouvements oscillants simples et de compenser des défauts d'alignement. L'absence de lubrification et la résistance à la corrosion sont autant d'autres critères en faveur des produits igubal®. Référence : palier à collerette et palier à semelle igubal® EFOM-20/KSTM-20 Référence : Charge de traction statique maxi Charge de pression statique axiale maxi Couple maxi pour trous oblongs KSTM-20 4700 N 2500 N 10.5 Nm Paliers à semelle Paliers à semelle igubal ®

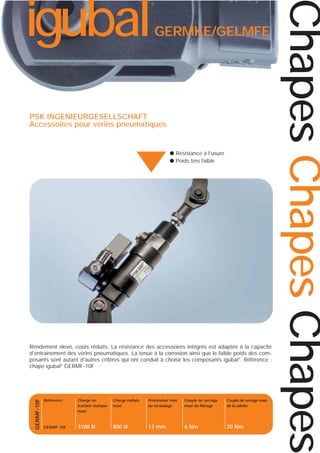

- 27. GERMKE/GELMFE PSK INGENIEURGESELLSCHAFT Accessoires pourvérins pneumatiques ● Résistance à l’usure ● Poids très faible ▲ GERMF-10F Rendement élevé, coûts réduits. La résistance des accessoires intégrés est adaptée à la capacité d'entraînement des vérins pneumatiques. La tenue à la corrosion ainsi que le faible poids des composants sont autant d'autres critères qui ont conduit à choisir les composants igubal®. Référence : chape igubal® GERMF-10F Référence : Charge en traction statique maxi Charge radiale maxi Profondeur mini du taraudage Couple de serrage maxi du filetage Couple de serrage maxi de la calotte GERMF-10F 3100 N 800 N 13 mm 6 Nm 20 Nm Chapes Chapes Chapes igubal ®

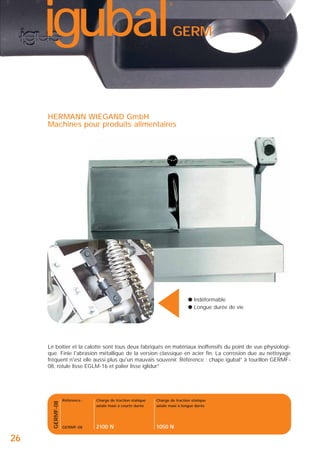

- 28. igubal ® GERM ▲ HERMANN WIEGAND GmbH Machinespour produits alimentaires ● Indéformable ● Longue durée de vie GERMF-08 Le boîtier et la calotte sont tous deux fabriqués en matériaux inoffensifs du point de vue physiologique. Finie l'abrasion métallique de la version classique en acier fin. La corrosion due au nettoyage fréquent n'est elle aussi plus qu'un mauvais souvenir. Référence : chape igubal® à tourillon GERMF08, rotule lisse EGLM-16 et palier lisse iglidur® 26 Référence : Charge de traction statique axiale maxi à courte durée Charge de traction statique axiale maxi à longue durée GERMF-08 2100 N 1050 N

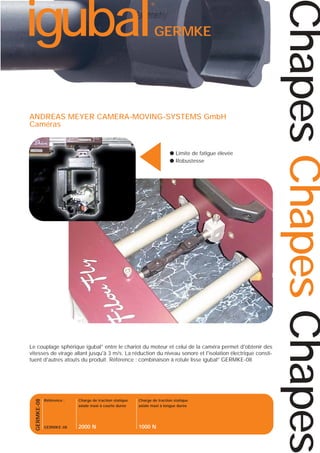

- 29. GERMKE ▲ ANDREAS MEYER CAMERA-MOVING-SYSTEMSGmbH Caméras ● Limite de fatigue élevée ● Robustesse GERMKE-08 Le couplage sphérique igubal® entre le chariot du moteur et celui de la caméra permet d'obtenir des vitesses de virage allant jusqu'à 3 m/s. La réduction du niveau sonore et l'isolation électrique constituent d'autres atouts du produit. Référence : combinaison à rotule lisse igubal® GERMKE-08 Référence : Charge de traction statique axiale maxi à courte durée Charge de traction statique axiale maxi à longue durée GERMKE-08 2000 N 1000 N Chapes Chapes Chapes igubal ®

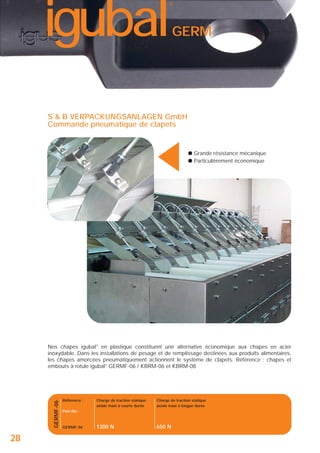

- 30. igubal ® GERM ▲ S & BVERPACKUNGSANLAGEN GmbH Commande pneumatique de clapets ● Grande résistance mécanique ● Particulièrement économique GERMF-06 Nos chapes igubal® en plastique constituent une alternative économique aux chapes en acier inoxydable. Dans les installations de pesage et de remplissage destinées aux produits alimentaires, les chapes amorcées pneumatiquement actionnent le système de clapets. Référence : chapes et embouts à rotule igubal® GERMF-06 / KBRM-06 et KBRM-08 28 Référence : Charge de traction statique axiale maxi à courte durée Charge de traction statique axiale maxi à longue durée 1300 N 650 N Part-No.: GERMF-06

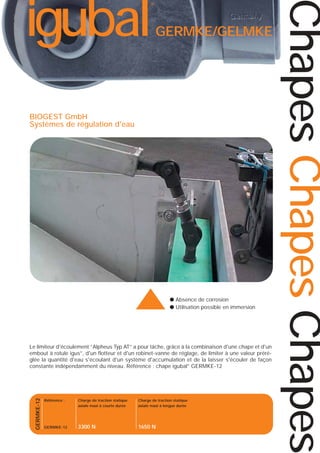

- 31. GERMKE/GELMKE BIOGEST GmbH Systèmes derégulation d'eau ▲ ● Absence de corrosion ● Utilisation possible en immersion GERMKE-12 Le limiteur d'écoulement “Alpheus Typ AT” a pour tâche, grâce à la combinaison d'une chape et d'un embout à rotule igus®, d'un flotteur et d'un robinet-vanne de réglage, de limiter à une valeur préréglée la quantité d'eau s'écoulant d'un système d'accumulation et de la laisser s'écouler de façon constante indépendamment du niveau. Référence : chape igubal® GERMKE-12 Référence : Charge de traction statique axiale maxi à courte durée Charge de traction statique axiale maxi à longue durée GERMKE-12 3300 N 1650 N Chapes Chapes Chapes igubal ®

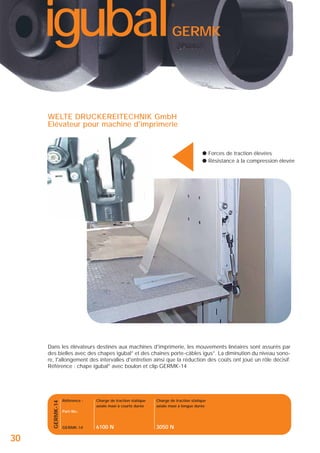

- 32. igubal ® GERMK ▲ WELTE DRUCKEREITECHNIK GmbH Elévateurpour machine d'imprimerie ● Forces de traction élevées ● Résistance à la compression élevée GERMK-14 Dans les élévateurs destinés aux machines d'imprimerie, les mouvements linéaires sont assurés par des bielles avec des chapes igubal® et des chaînes porte-câbles igus®. La diminution du niveau sonore, l'allongement des intervalles d'entretien ainsi que la réduction des coûts ont joué un rôle décisif. Référence : chape igubal® avec boulon et clip GERMK-14 30 Référence : Charge de traction statique axiale maxi à courte durée Charge de traction statique axiale maxi à longue durée 6100 N 3050 N Part-No.: GERMK-14

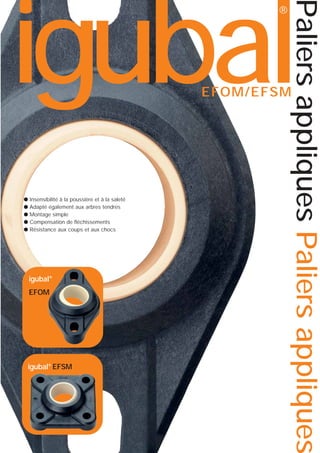

- 33. Paliers appliques Paliersappliques igubal ® EFOM/EFSM ● ● ● ● ● Insensibilité à la poussière et à la saleté Adapté également aux arbres tendres Montage simple Compensation de fléchissements Résistance aux coups et aux chocs igubal® EFOM igubal® EFSM
- 34. igubal ® EFSM ▲ MAX PLANCK INSTITUTFÜR PHYSIK UND ASTROPHYSIK Institut de recherche ● Résistance aux intempéries ● Compensation de défauts d'alignement Quand la recherche fondamentale et les éléments de machine novateurs igubal® vont de pair. Le déplacement des réflecteurs du télescope est assuré quasiment sans jeu avec des embouts à rotule igubal®. Les pièces igubal® sont entièrement en plastique et permettent ainsi d'éviter les effets magnétiques. Référence : palier applique igubal® EFSM-10, -16, palier lisse iglidur®. Charge maxi axiale admissible sur la calotte Force de traction radiale maxi admissible Couple de serrage maxi de la calotte EFSM-10 700 N 2000 N 20 Nm EFSM-10 Référence : 32

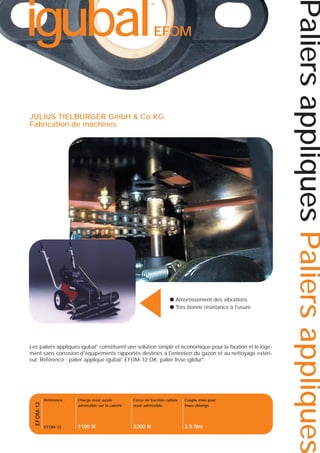

- 35. EFOM ▲ JULIUS TIELBÜRGER GmbH& Co KG Fabrication de machines ● Amortissement des vibrations ● Très bonne résistance à l'usure EFOM-12 Les paliers appliques igubal® constituent une solution simple et économique pour la fixation et le logement sans corrosion d'équipements rapportés destinés à l'entretien du gazon et au nettoyage extérieur. Référence : palier applique igubal® EFOM-12 OK, palier lisse iglidur®. Référence : Charge maxi axiale admissible sur la calotte Force de traction radiale maxi admissible Couple maxi pour trous oblongs EFOM-12 1100 N 2200 N 2.5 Nm Paliers appliques Paliers appliques igubal ®

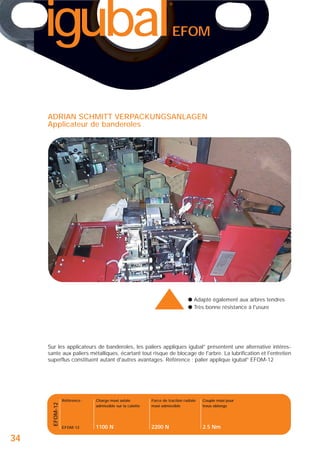

- 36. igubal ® EFOM ADRIAN SCHMITT VERPACKUNGSANLAGEN Applicateurde banderoles ▲ ● Adapté également aux arbres tendres ● Très bonne résistance à l'usure EFOM-12 Sur les applicateurs de banderoles, les paliers appliques igubal® présentent une alternative intéressante aux paliers métalliques, écartant tout risque de blocage de l'arbre. La lubrification et l'entretien superflus constituent autant d'autres avantages. Référence : palier applique igubal® EFOM-12 34 Référence : Charge maxi axiale admissible sur la calotte Force de traction radiale maxi admissible Couple maxi pour trous oblongs EFOM-12 1100 N 2200 N 2.5 Nm

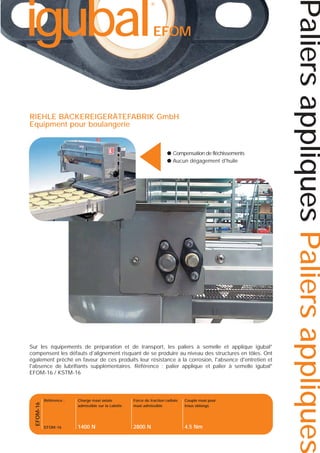

- 37. EFOM ▲ RIEHLE BÄCKEREIGERÄTEFABRIK GmbH Equipmentpour boulangerie ● Compensation de fléchissements ● Aucun dégagement d'huile EFOM-16 Sur les équipements de préparation et de transport, les paliers à semelle et applique igubal® compensent les défauts d'alignement risquant de se produire au niveau des structures en tôles. Ont également prêché en faveur de ces produits leur résistance à la corrosion, l'absence d'entretien et l'absence de lubrifiants supplémentaires. Référence : palier applique et palier à semelle igubal® EFOM-16 / KSTM-16 Référence : Charge maxi axiale admissible sur la calotte Force de traction radiale maxi admissible Couple maxi pour trous oblongs EFOM-16 1400 N 2800 N 4.5 Nm Paliers appliques Paliers appliques igubal ®
- 38. igubal ® EFOM ▲ BM TEC GmbH Installationsde traitement pour équipement de boulangerie ● Fonctionnement à sec exempt d'entretien ● Compensation de défauts d'alignement Avec les paliers appliques igubal®, plus de corrosion, plus d'entretien et enfin une alternative bon marché aux pièces en acier inoxydable destinées au logement de l'entraînement des transporteurs du secteur alimentaire. Référence : palier applique igubal® EFOM-20 EFOM-20 Référence : 36 Charge maxi axiale admissible sur la calotte Force de traction radiale maxi admissible Couple maxi pour trous oblongs EFOM-20 1800 N 5500 N 10.5 Nm

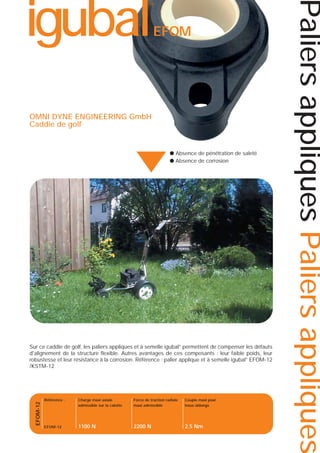

- 39. EFOM OMNI DYNE ENGINEERINGGmbH Caddie de golf ● Absence de pénétration de saleté ● Absence de corrosion ▲ EFOM-12 Sur ce caddie de golf, les paliers appliques et à semelle igubal® permettent de compenser les défauts d'alignement de la structure flexible. Autres avantages de ces composants : leur faible poids, leur robustesse et leur résistance à la corrosion. Référence : palier applique et à semelle igubal® EFOM-12 /KSTM-12 Référence : Charge maxi axiale admissible sur la calotte Force de traction radiale maxi admissible Couple maxi pour trous oblongs EFOM-12 1100 N 2200 N 2.5 Nm Paliers appliques Paliers appliques igubal ®

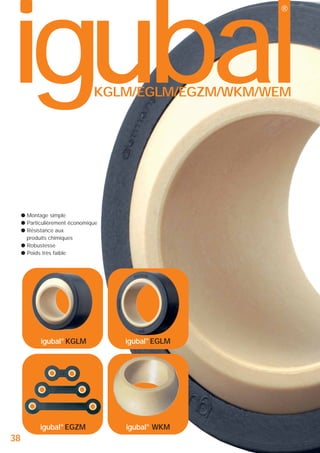

- 40. igubal ® KGLM/EGLM/EGZM/WKM/WEM ● Montage simple ●Particulièrement économique ● Résistance aux produits chimiques ● Robustesse ● Poids très faible igubal® KGLM igubal® EGZM 38 igubal® EGLM igubal® WKM
- 41. KGLM ▲ MULTICAR SPEZIALFAHRZEUGE GmbH Constructeurde véhicules ● Résistance aux coups et aux chocs ● Insensibilité à la poussière et à la saleté KGLM-25 Les embouts à rotule et rotules lisses utilisés sur les véhicules spéciaux d'entretien communal sont insensibles à la saleté et n'exigent aucun entretien. Ils remplissent parfaitement leurs fonctions, même dans le système de freinage où une grande sécurité est requise. Autre argument en faveur de ces composants : l'économie de poids. Référence : embout à rotule igubal® KBRM-05 MH, rotule lisse KGLM-25 Référence : Charge de pression maxi statique radiale Charge de pression maxi statique axiale Couple de serrage maxi de la calotte KGLM-25 13600 N 3000 N 65 Nm Rotules lisses Rotules lisses igubal ®

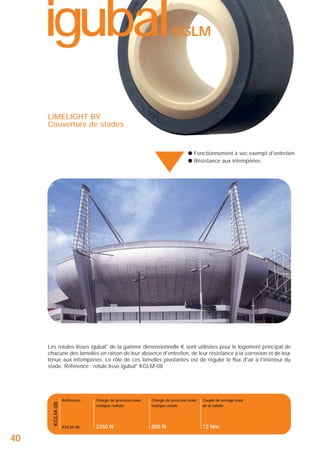

- 42. igubal ® KGLM LIMELIGHT BV Couverture destades ● Fonctionnement à sec exempt d'entretien ● Résistance aux intempéries ▲ KGLM-08 Les rotules lisses igubal® de la gamme dimensionnelle K sont utilisées pour le logement principal de chacune des lamelles en raison de leur absence d'entretien, de leur résistance à la corrosion et de leur tenue aux intempéries. Le rôle de ces lamelles pivotantes est de réguler le flux d'air à l'intérieur du stade. Référence : rotule lisse igubal® KGLM-08 40 Référence : Charge de pression maxi statique radiale Charge de pression maxi statique axiale Couple de serrage maxi de la calotte KGLM-08 2350 N 800 N 12 Nm
- 43. EGLM ▲ MAYER & CIEGmbH & Co Métier circulaire ● Insensibilité à la poussière et à la saleté ● Aucun dégagement d'huile EGLM-20 Grâce à leur absence d'entretien et de lubrifiants, les rotules lisses igubal® de la gamme dimensionnelle E permettent d'éviter les pannes dues à l'adhérence des fibres textiles. Autre critère de choix : leur prix avantageux par rapport aux produits métalliques. Référence : rotule lisse igubal® EGLM-20 Référence : Charge de pression maxi statique radiale Charge de pression maxi statique axiale Couple de serrage maxi de la calotte EGLM-20 5350 N 1200 N 40 Nm Rotules lisses Rotules lisses igubal ®

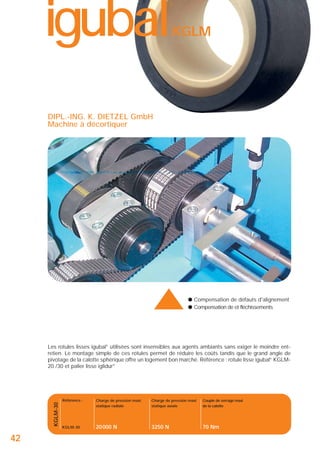

- 44. igubal ® KGLM DIPL.-ING. K. DIETZELGmbH Machine à décortiquer ▲ ● Compensation de défauts d'alignement ● Compensation de et fléchissements KGLM-30 Les rotules lisses igubal® utilisées sont insensibles aux agents ambiants sans exiger le moindre entretien. Le montage simple de ces rotules permet de réduire les coûts tandis que le grand angle de pivotage de la calotte sphérique offre un logement bon marché. Référence : rotule lisse igubal® KGLM20 /30 et palier lisse iglidur® 42 Référence : Charge de pression maxi statique radiale Charge de pression maxi statique axiale Couple de serrage maxi de la calotte KGLM-30 20 000 N 3250 N 70 Nm

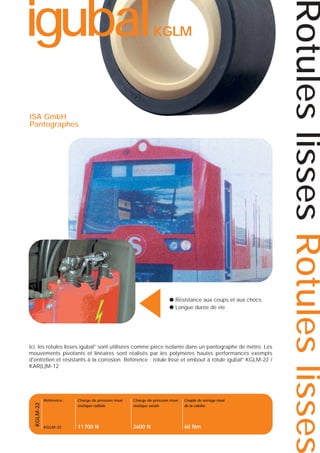

- 45. KGLM ▲ ISA GmbH Pantographes ● Résistanceaux coups et aux chocs ● Longue durée de vie Ici, les rotules lisses igubal® sont utilisées comme pièce isolante dans un pantographe de métro. Les mouvements pivotants et linéaires sont réalisés par les polymères hautes performances exempts d'entretien et résistants à la corrosion. Référence : rotule lisse et embout à rotule igubal® KGLM-22 / KAR(L)M-12 KGLM-22 Référence : Charge de pression maxi statique radiale Charge de pression maxi statique axiale Couple de serrage maxi de la calotte KGLM-22 11 700 N 2600 N 60 Nm Rotules lisses Rotules lisses igubal ®

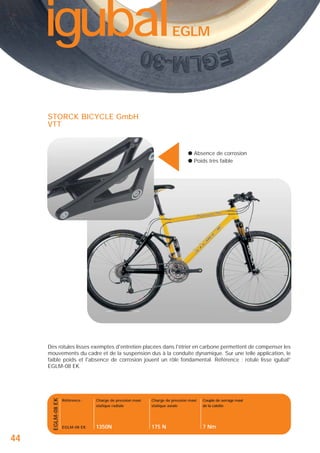

- 46. igubal ® EGLM ▲ STORCK BICYCLE GmbH VTT ●Absence de corrosion ● Poids très faible EGLM-08 EK Des rotules lisses exemptes d'entretien placées dans l'étrier en carbone permettent de compenser les mouvements du cadre et de la suspension dus à la conduite dynamique. Sur une telle application, le faible poids et l'absence de corrosion jouent un rôle fondamental. Référence : rotule lisse igubal® EGLM-08 EK 44 Référence : Charge de pression maxi statique radiale Charge de pression maxi statique axiale Couple de serrage maxi de la calotte EGLM-08 EK 1350N 175 N 7 Nm

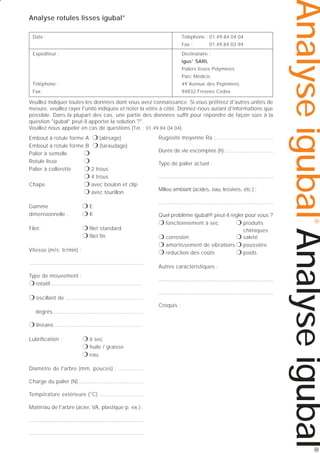

- 47. Date : Téléphone :01.49.84.04.04 Fax : Expéditeur : 01.49.84.03.94 Destinataire : igus® SARL Paliers lisses Polymères Parc Médicis Téléphone : 49 Avenue des Pépinières Fax: 94832 Fresnes Cedex Veuillez indiquer toutes les données dont vous avez connaissance. Si vous préférez d'autres unités de mesure, veuillez rayer l'unité indiquée et noter la vôtre à côté. Donnez-nous autant d'informations que possible. Dans la plupart des cas, une partie des données suffit pour répondre de façon sûre à la question "igubal® peut-il apporter la solution ?". Veuillez nous appeler en cas de questions (Tél. : 01.49.84.04.04). Embout à rotule forme A ❍ (alésage) Embout à rotule forme B ❍ (taraudage) ❍ Palier à semelle Rotule lisse ❍ Palier à collerette ❍ 2 trous ❍ 4 trous Chape ❍ avec boulon et clip ❍ avec tourillon ❍E ❍K Filet: ❍ filet standard ❍ filet fin Vitesse (m/s; tr/min) : ............................................................................ Type de mouvement : ❍ rotatif........................................................ ❍ oscillant de ............................................... Durée de vie escomptée (h) :............................. Type de palier actuel : ............................................................................ Milieu ambiant (acides, eau, lessives, etc.) : ............................................................................ Quel problème igubal® peut-il régler pour vous ? ❍ fonctionnement à sec ❍ produits chimiques ❍ corrosion ❍ saleté ❍ amortissement de vibrations ❍ poussière ❍ réduction des coûts ❍ poids Autres caractéristiques : ............................................................................ ............................................................................ Croquis : degrés....................................................... ❍ linéaire...................................................... Lubrification : ❍ à sec ❍ huile / graisse ❍ eau Diamètre de l'arbre (mm, pouces) : ............... Charge du palier (N) :...................................... Température extérieure (°C) :......................... Matériau de l'arbre (acier, VA, plastique p. ex.) : ............................................................................ ............................................................................ ® Gamme dimensionnelle : Rugosité moyenne Ra :................................... Analyse igubal Analyse igubal Analyse rotules lisses igubal® ®
- 48. Date : Téléphone :01.49.84.04.04 Fax : Expéditeur : 01.49.84.03.94 Destinataire : igus® SARL Paliers lisses Polymères Parc Médicis Téléphone : 49 Avenue des Pépinières Fax : 94832 Fresnes Cedex Oui, les rotules lisses igubal® m'intéressent et je voudrais en savoir plus : Courrier : Envoyez-moi d'autres informations / des catalogues Téléphone : Rappelez-moi Visite sur place : Rappelez-moi pour convenir d'un rendez-vous - Date souhaitée Echantillons : Envoyez-moi des échantillons 46
- 49. 7 8 9 10 11 12 13 14 15 16 17 18 20 21 22 23 25 26 27 28 29 30 32 33 34 35 36 37 39 40 41 42 43 44 Sahm GmbH +Co. KG, Eschwege, Allemagne Sick International Kellereimaschinen GmbH, Emmendingen, Allemagne Hymer AG, Polch, Allemagne Tripendo GmbH, Dillenburg, Allemagne Came GmbH – Nord, Seefeld, Allemagne Leeb GmbH, Oberpöring, Allemagne Penny & Giles, New Port, Grande Bretagne Wolf Spezialmaschinen GmbH, Bad Salzuflen, Allemagne Utopia Fahrradmanufaktur, Saarbrücken, Allemagne WBS-Systemtechnik GmbH, Pfaffenhofen, Allemagne Stebie Maschinenbau GmbH, Bielefeld, Allemagne Prokon alu-tec GmbH, Lennestadt, Allemagne Reich Anlagenbau GmbH & Co. KG, Grosskarolinenfeld, Allemagne Henle GmbH & Co. KG, Solnhofen, Allemagne HSW Paper Output, Augsburg, Allemagne Brüder Neumeister GmbH, Lahr/Schwarzwald, Allemagne PSK Ingenieurgesellschaft, Weimar, Allemagne Hermann Wiegand GmbH, Rasdorf, Allemagne Andreas Meyer Camera-Moving-Systems GmbH, Rockenhausen, Allemagne S & B Verpackungsmaschinen GmbH, Altenstadt, Allemagne Biogest GmbH, Taunusstein, Allemagne WELTE Druckereitechnik GmbH, Entringen, Allemagne Max Planck Institut für Physik und Astrophysik, München, Allemagne Julius Tielbürger GmbH & Co. KG., Stemwede, Allemagne Adrian Schmitt Verpackungsanlagen, Limbach, Allemagne Riehle Bäckereigerätefabrik GmbH, Ellwangen, Allemagne BM TEC GmbH, Haag, Allemagne Omni-Dyne Engineering GmbH, Pastetten, Allemagne Multicar Spezialfahrzeuge GmbH, Waltershausen, Allemagne Limelight BV, Breva, Pays Bas Mayer & Cie GmbH & Co, Albstadt, Allemagne Dipl.-Ing. K. Dietzel GmbH, Beerwalde, Allemagne Schunk GmbH, Wedel, Allemagne Storck Bicycle GmbH, Bad Camberg, Allemagne Référence des Photos Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page Page

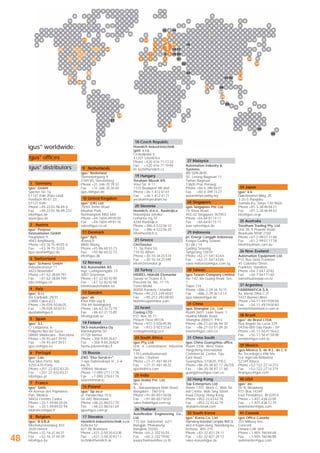

- 50. 18 Czech Republic igus®worldwide: igus® offices igus® distributors 1 Germany igus® GmbH Spicher Str. 1a 51147 Köln (Porz-Lind) Postfach 90 61 23 51127 Köln Phone +49-22 03-96 49-0 Fax +49-22 03-96 49-222 info@igus.de www.igus.de 2 Austria igus Polymer Innovationen GmbH Hauptplatz 9 4843 Ampflwang Phone +43-76 75-40 05-0 Fax +43-76 75-32 03 igus-austria@igus.de 9 Netherlands igus® Nederland Sterrenbergweg 9 3769 BS Soesterberg Phone +31-346-35 39 32 Fax +31-346-35 38 49 igus.nl@igus.de 10 United Kingdom igus® (UK) Ltd. 79/83 Tenter Road Moulton Park Northampton NN3 6AX Phone +44-1604-49 00 00 Fax +44-1604-49 97 76 sales@igus.co.uk ® 3 Switzerland igus® Schweiz GmbH Industriestrasse 11 4623 Neuendorf Phone +41-62-38 89 797 Fax +41-62-38 89 799 info.ch@igus.ch 4 Italy igus® S.r.l. Via Garibaldi, 29/31 23885 Calco (LC) Phone +39-039-50 86 05 Fax +39-039-50 87 51 igusitalia@igus.it 5 Spain igus® S.L. C/ Llobatona, 6 Polígono Noi del Sucre 08840 Viladecans - Barcelona Phone +34-93-647 39 50 Fax +34-93-647 39 51 igus.es@igus.es 6 Portugal igus® Lda Rua Silva Porto, 466 4250-470 Porto Phone +351-22-832 83 20 Fax +351-22-832 83 21 info@igus.pt 7 France igus® SARL 49 Avenue des Pépinières Parc Médicis 94832 Fresnes Cedex Phone +33-1-49 84 04 04 Fax +33-1-49 84 03 94 infofrance@igus.fr 8 Belgium igus B.V.B.A. Mechelsesteenweg 453 3020 Herent Phone +32-16-31 44 31 Fax +32-16-31 44 39 info@igus.be ® 48 11 Denmark igus® ApS Ærøvej 8 8800 Viborg Phone +45-86-60 33 73 Fax +45-86-60 32 73 info@igus.dk 12 Norway ASI Automatikk AS Ingv. Ludvigsensgate 23 3007 Drammen Phone +47-32-82 92 90 Fax +47-32-82 92 98 info@asiautomatikk.no 13 Sweden igus® ab Knut Påls väg 8 256 69 Helsingborg Phone +46-42-32 72 70 Fax +46-42-21 15 85 info@igusab.se 14 Finland SKS-mekaniikka Oy Martinkyläntie 50 01720 Vantaa Phone +358-9-85 26 61 Fax +358-9-85 26 824 hannu.jokinen@sks.fi 15 Russia ZAO "Eka-Service+" 1-aya Dubrovskaya st., 2-A kw.35 109044, Moskau Phone +7-095-277 17 78 Fax +7-095-276 61 74 seleren@mail.ru 16 Poland igus® Sp zo.o ul. Parowcówa 10 b 02-445 Warszawa Phone +48-22-863 57 70 Fax +48-22-863 61 69 igus@igus.com.pl Hennlich Industrietechnik spol. s r.o v Ceskolipská 9 vv 412 01 Litome rice Phone +420-416-71 13 33 Fax +420-416-71 19 99 lin-tech@hennlich.cz 19 Hungary Yeruham Müvek Kft. Vèsö Str. 9-11 1133 Budapest XIII distr. Phone +36-1-412 41 61 Fax +36-1-412 41 71 yeruham@yeruham.hu 20 Slovenia Hennlich, d.ó.ó., Radóvljica Industrijska tehnika Linhartov trg 14 4240 Radóvljica Phone +386-4-532 06 10 Fax +386-4-532 06 20 info@hennlich.si 21 Greece ChriSmotor 71, Sp.Patsi Str. 118 55 Athen Phone +30-10-34 25 574 Fax +30-10-34 25 595 info@chrismotor.gr 22 Turkey HIDREL Hidrolik Elemanlar Sanayi ve Ticaret A.S. Percemli Sk. No. 11-15 Tünel Mevkii 80000 Karaköy / Istanbul Phone +90-212-249 48 81 Fax +90-212-292 08 50 hidrel@superonline.com 23 Israel Conlog LTD P.O. Box 35 71 Petach Tikva 49134 Phone +972-3-926 95 95 Fax +972-3-923 33 67 conlog@conlog.co.il 24 South Africa igus Pty. Ltd. Unit 4 Landsdowne Industrial Park 178 Landsdowneroad Jacobs / Durban Phone +27-31-461 48 24 Fax +27-31-461 48 25 igus@iafrica.com 25 India igus (India) Pvt. Ltd. No. 3 A - Narayanapura Main Road Bangalore - 560 016 Phone +91-80-851 50 06 Fax +91-80-851 50 07 sales-india@igus.com.sg 26 Thailand 27 Malaysia Automation Industry & Systems (M) SDN.BHD. 50, Lorong Nagasari 11, Taman Nagasari 13600 Prai, Penang Phone +60-4-390 56 07 Fax +60-4-399 73 27 autoind@po.jaring.my 28 Singapore igus Singapore Pte Ltd. 15 Shaw Road #03-02 Singapore 367953 Phone +65-64 87 14 11 Fax +65-64 87 15 11 asia-sales@igus.de 29 Indonesia pt. Energi Canggih Indonesia Kelapa Gading Selatan BJ 08 / 14 Gading Serpong Tangerang 15810 Phone +62-21-547 43 64 Fax +62-21-547 43 65 sales-indonesia@igus.com.sg 30 Taiwan igus Taiwan Company Limited No. 142. Xin Guang Road. Sec. 1 Taipei 116 Phone +886-2-29 36 10 15 Fax +886-2-29 36 13 14 igus-taiwan@igus.de 31 China igus Shanghai Co., Ltd Room 2601, Liulin Tower, 1 Huaihai Middle Road, Shanghai 200021, P.R.C Phone +86-21-63 86 94 30 Fax +86-21-53 51 09 25 master@igus.com.cn 31 China South igus China Guangzhou office Room 2306, West Tower, Yangcheng International Commercial Center, Tiyu East Road, Guangzhou 510620, P.R.C Phone +86-20-38 87 17 26/7/8 Fax +86-20-38 87 17 68 guangzhou@igus.com.cn 32 Hong Kong Top Enterprises Ltd Room 1707, Block C; Wah Tat Ind Centre; Wah Sing Street; Kwai Chung; Hong Kong Phone +852-22 43 42 78 Fax +852-22 43 42 79 skytop@ctimail.com Autoflexible Engineering Co., 33 South Korea 17 Slovakia Ltd. igus® Korea Co. Ltd. Namdong Industrial Complex 96B 5L Hennlich Industrietechnik s.r.o. 115 Soi. Sukhumvit, 62/1 v Bangjak, Phakanong 663-4 Kojan-dong, Namdong-ku Kosicka 52 Bangkok 10250 Incheon, 405-310 821 08 Bratislava Phone +65-2-332 55 55 Phone +82-32-821 29 11 Phone +421-2-50 20 43 08 Fax +65-2-332 79 00 Fax +82-32-821 29 13 Fax +421-2-50 20 43 11 kwanchai@autoflex.co.th sales-korea@igus.de technik@hennlich.sk 34 Japan igus® k.k. Daiichiseimei Bldg, 2F, 3-25-5 Ryogoku Sumida-Ku, Tokyo 130-0026 Phone +81-3-38 46 94 21 Fax +81-3-38 46 94 03 info@igus.co.jp 35 Australia Treotham Trading Pty. Ltd. Unit 38, 9 Powells Road, Brookvale NSW 2100 Phone +61-2-99 07 17 88 Fax +61-2-99 07 17 78 info@treotham.com.au 36 New Zealand Automation Equipment Ltd. P.O. Box 5656 Frankton 45 Colombo Street Frankton, Hamilton Phone +64-7-847 20 82 Fax +64-7-847 71 60 sales@autoequip.co.nz 37 Argentina FABRIMATICA S.A. Av. Varela 2966 C.P. 1437 Buenos Aires Phone +54-11-49 19 00 09 Fax +54-11-49 19 00 80 ventas@fabrimatica.com.ar 38 Brazil igus® do Brasil LTDA Rua Angelo De Lucia 339 04756-000 São Paulo - SP Phone +55-11-56 41 56 62 Fax +55-11-56 41 58 08 vendas@igus.com.br 39 Mexico igus México S. de R.L. de C.V. Av. Tecnologico 496 Nte Col. Agricola-Bellavista 52149 Toluca Phone +52-722-27 14 273 Fax +52-722-27 14 274 fmarquez@igus.com 40 USA igus® inc. 50 N. Broadway P.O. Box 14349 East Providence, RI 02914 Phone +1-401-438 22 00 Fax +1-401-438 72 70 webmaster@igus.com 41 Canada igus Office Canada 201 Millway Ave. Concord Ontario L4K 5K8 Phone +1-905-760 84 48 Fax +1-905-760 86 88 webmaster@igus.com

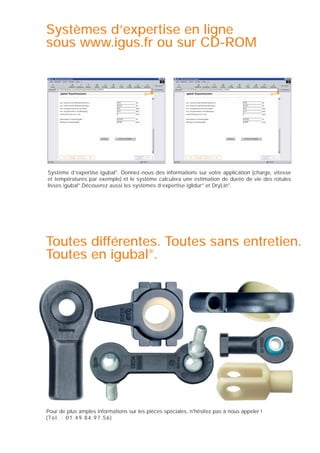

- 51. Systèmes d’expertise enligne sous www.igus.fr ou sur CD-ROM Système d’expertise igubal®. Donnez-nous des informations sur votre application (charge, vitesse et températures par exemple) et le système calculera une estimation de durée de vie des rotules lisses igubal®.Découvrez aussi les systèmes d’expertise iglidur® et DryLin®. Toutes différentes. Toutes sans entretien. Toutes en igubal®. Pour de plus amples informations sur les pièces spéciales, n'hésitez pas à nous appeler ! (Tél. : 01.49.84.97.56)

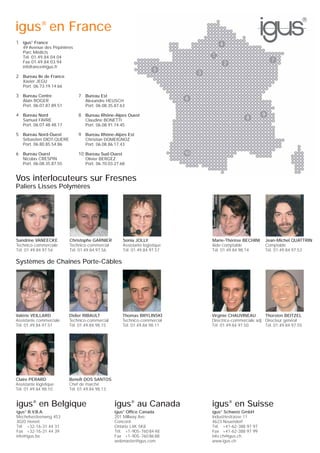

- 52. igus® en France 1igus® France 49 Avenue des Pépinières Parc Médicis Tél. 01.49.84.04.04 Fax 01.49.84.03.94 infofrance@igus.fr 2 Bureau Ile de France Xavier JEGU Port. 06.73.19.14.66 3 Bureau Centre Alain ROGER Port. 06.07.87.89.51 4 Bureau Nord Samuel FAVRE Port. 06.07.48.48.17 5 Bureau Nord-Ouest Sébastien DIOT-QUERE Port. 06.80.85.54.86 6 Bureau Ouest Nicolas CRESPIN Port. 06.08.35.87.55 7 Bureau Est Alexandre HEUSCH Port. 06.08.35.87.63 8 Bureau Rhône-Alpes Ouest Claudine BONETTI Port. 06.08.91.74.45 9 Bureau Rhône-Alpes Est Christian DOMEIGNOZ Port. 06.08.86.17.43 10 Bureau Sud-Ouest Olivier BERGEZ Port. 06.70.03.27.68 Vos interlocuteurs sur Fresnes Paliers Lisses Polymères Sandrine VANEECKE Technico-commerciale Tél. 01.49.84.97.54 Christophe GARNIER Technico-commercial Tél. 01.49.84.97.56 Sonia JOLLY Assistante logistique Tél. 01.49.84.97.57 Marie-Thérèse BECHINI Aide-comptable Tél. 01.49.84.98.14 Jean-Michel QUATTRIN Comptable Tél. 01.49.84.97.53 Thomas BRYLINSKI Technico-commercial Tél. 01.49.84.98.11 Virginie CHAUVINEAU Thorsten BEITZEL Directrice-commerciale adj. Directeur général Tél. 01.49.84.97.50 Tél. 01.49.84.97.55 Systèmes de Chaînes Porte-Câbles Valérie VEILLARD Assistante commerciale Tél. 01.49.84.97.51 Didier RIBAULT Technico-commercial Tél. 01.49.84.98.15 Claire PERARD Assistante logistique Tél. 01.49.84.98.10 BenoÎt DOS SANTOS Chef de marché Tél. 01.49.84.98.13 igus® en Belgique igus® au Canada igus® en Suisse igus® B.V.B.A. Mechelsesteenweg 453 3020 Herent Tél. +32-16-31 44 31 Fax +32-16-31 44 39 info@igus.be igus® Office Canada 201 Millway Ave. Concord Ontario L4K 5K8 Tél. +1-905-760 84 48 Fax +1-905-760 86 88 webmaster@igus.com igus® Schweiz GmbH Industriestrasse 11 4623 Neuendorf Tél. +41-62-388 97 97 Fax +41-62-388 97 99 info.ch@igus.ch www.igus.ch
