1. esop.fr
B600
www.ge
Nouveauté
2012
La protection à votre porte
Rideau souple de
compartimentage
“Horizontal”
des trémies d’atrium et
verrières
Gesop
18 rue St Vincent
78100 St germain en Laye
FIBERSHIELD-HC
Tél. : 33(0) 1 39 73 48 91
Fax : 33(0) 1 34 51 88 72
E-mail : info@gesop.fr

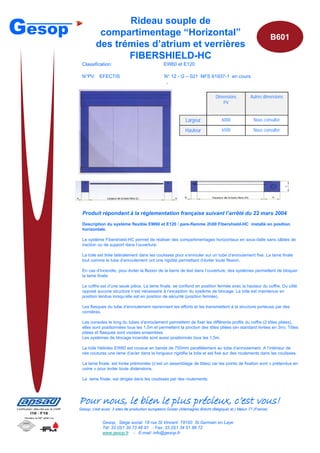

3. Gesop Rideau souple de
compartimentage “Horizontal” B601
des trémies d’atrium et verrières
FIBERSHIELD-HC
Classification: EW60 et E120
N°PV: EFECTIS N° 12 - G – 021 NFS 61937-1 en cours
·
Dimensions Autres dimensions
PV
Largeur 6000 Nous consulter
Hauteur 6500 Nous consulter
Produit répondant à la réglementation française suivant l’arrêté du 22 mars 2004
Description du système flexible EW60 et E120 / pare-flamme 2h00 Fibershield-HC installé en position
p y p p
horizontale.
Le système Fibershield-HC permet de réaliser des compartimentages horizontaux en sous-dalle sans câbles de
traction ou de support dans l’ouverture.
La toile est tirée latéralement dans les coulisses pour s’enrouler sur un tube d’enroulement fixe. La lame finale
tout comme le tube d’enroulement ont une rigidité permettant d’éviter toute flexion.
En cas d’incendie, pour éviter la flexion de la barre de lest dans l’ouverture, des systèmes permettent de bloquer
la lame finale.
Le coffre est d’une seule pièce. La lame finale. se confond en position fermée avec la hauteur du coffre. Du côté
opposé aucune structure n’est nécessaire à l’exception du système de blocage. La toile est maintenue en
position tendue lorsqu’elle est en position de sécurité (position fermée).
Les flasques du tube d’enroulement reprennent les efforts et les transmettent à la structure porteuse par des
cornières.
Les consoles le long du tubes d’enroulement permettent de fixer les différents profils du coffre (2 tôles pliées),
elles sont positionnées tous les 1,5m et permettent la jonction des tôles pliées (en standard livrées en 3m). Tôles
pliées et flasques sont vissées ensembles
ensembles.
Les systèmes de blocage incendie sont aussi positionnés tous les 1,5m.
La toile Heliotex EW60 est cousue en bande de 750mm parallèlement au tube d’enroulement. A l’intérieur de
ces coutures une lame d’acier dans la longueur rigidifie la toile et est fixé sur des roulements dans les coulisses.
La lame finale. est livrée prémontée (c’est un assemblage de tôles) car les points de fixation sont « prétendus en
usine » pour éviter toute distensions.
La lame finale. est dirigée dans les coulisses par des roulements.
Pour nous, le bien le plus précieux, c’est vous!
B600
Gesop, c’est aussi 3 sites de production européens Goslar (Allemagne) Brecht (Belgique) et ) Melun 77 (France)
Gesop, Siège social 18 rue St Vincent 78100 St Germain en Laye
Tél: 33 (0)1 39 73 48 91 - Fax: 33 (0)1 34 51 88 72
www.gesop.fr - E-mail: info@gesop.fr

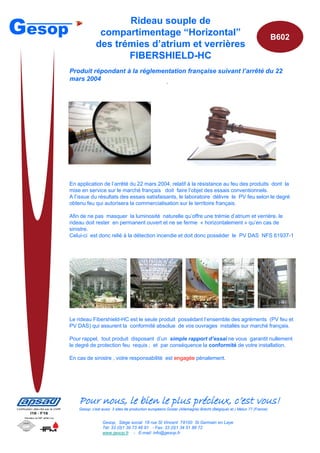

4. Gesop Rideau souple de
compartimentage “Horizontal” B602
des trémies d’atrium et verrières
FIBERSHIELD-HC
Produit répondant à la réglementation française suivant l’arrêté du 22
mars 2004
·
En application de l’arrêté du 22 mars 2004, relatif à la résistance au feu des produits dont la
mise en service sur le marché français doit faire l’objet des essais conventionnels.
A l’issue du résultats des essais satisfaisants, le laboratoire délivre le PV feu selon le degré
obtenu feu qui autorisera la commercialisation sur le territoire français.
Afin de ne pas masquer la luminosité naturelle qu’offre une trémie d’atrium et verrière, le
rideau doit rester en permanent ouvert et ne se ferme « horizontalement » qu’en cas de
sinistre.
Celui-ci est donc relié à la détection incendie et doit donc posséder le PV DAS NFS 61937-1
Le rideau Fibershield-HC est le seule produit possédant l’ensemble des agréments (PV feu et
PV DAS) qui assurent la conformité absolue de vos ouvrages installés sur marché français.
Pour rappel, tout produit disposant d’un simple rapport d’essai ne vous garantit nullement
le degré de protection feu requis ; et par conséquence la conformité de votre installation.
En cas de sinistre , votre responsabilité est engagée pénalement.
Pour nous, le bien le plus précieux, c’est vous!
B600
Gesop, c’est aussi 3 sites de production européens Goslar (Allemagne) Brecht (Belgique) et ) Melun 77 (France)
Gesop, Siège social 18 rue St Vincent 78100 St Germain en Laye
Tél: 33 (0)1 39 73 48 91 - Fax: 33 (0)1 34 51 88 72
www.gesop.fr - E-mail: info@gesop.fr

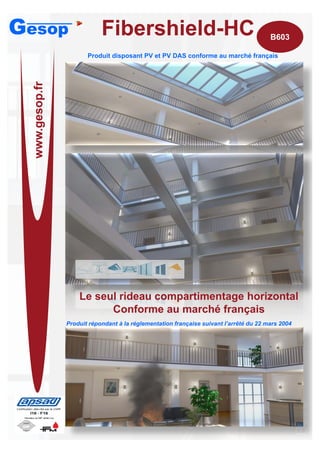

5. Gesop Fibershield-HC B603
Produit disposant PV et PV DAS conforme au marché français
esop.fr
·
www.ge
Le seul rideau compartimentage horizontal
Conforme au marché français
Produit répondant à la réglementation française suivant l’arrêté du 22 mars 2004
B600

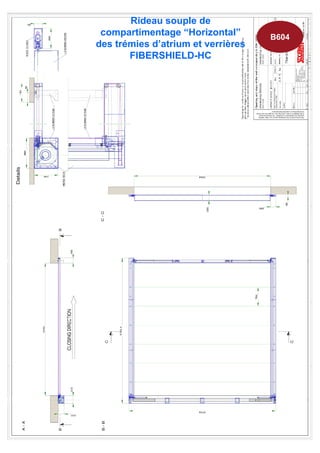

6. Rideau souple de
compartimentage “Horizontal” B604
des trémies d’atrium et verrières
FIBERSHIELD-HC
