Brochure iact-export INES MAX

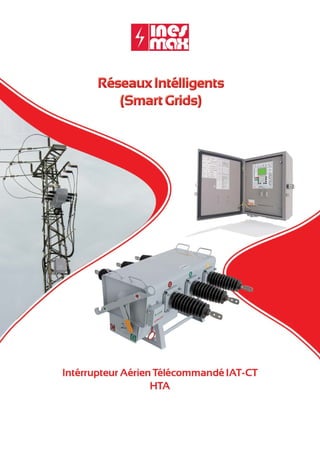

- 2. Interrupteur Aérien TélécommandéIAT-CT dansleSF6 Utilisation Description Introduction Les photos ne sont pas contractuelles Les interrupteurs aériens télécommandés à coupure en charge et dans le creux de tension dans le gaz SF6, sont conçus pour répondre aux exigences de la fiabilité dans la distribution d’énergie électrique. Les commutateurs remplis de gaz SF6 comme isolant est un moyen fiable pour l’extinction de l’arc ce qui assure la rupture rapide du courant en charge active ou inductif…. etc. Ils sont fabriqués sous un système contrôle de qualité conforme à la norme ISO 9001. Facile à installer et à utiliser, l’IAT-CT INESMAX fait partie d’une offre globale: Contrôleur du IAT-CT : BF2 transformateur MT/BT (Alimentation contrôleur) Parafoudres Interrupteur Aérien Télécommandé IAT-CT dansleSF6 L’électricité est devenue indispensable à la plupart des activités de l’homme moderne, pour cela une qualité de service excellente et fiabilité de la distribution d’énergie devient une nécessité, chose qui est offerte par les réseaux intelligents dits « Smart Grids ». Les solutions d’automatisation adaptées aux Smart Grids, proposées par INES permettent une optimisation globale quel que soit la configuration des réseaux par :
- 3. Installation Fonctionnement Manuel etMoteur Qualité et Tests Description L’enceinte de l’interrupteur est en tôle d’acier inoxydable avec peinture et elle est remplie de gaz SF6, complètement étanche et assure un fonctionnement sans entretien, même dans des conditions météorologiques extrêmes. Elle est conçue pour garantir la sécurité même au maximum de la capacité de défaut. Les traverses sont fournies en Caoutchouc silicone pour assurer une longue durée de vie Mêmes dans les conditions climatiques extrêmes. Le Coffret de commande à microprocesseur pour l’automatisation de la ligne est conçu pour un montage sur poteau extérieur est normalement monté à un niveau bas sur le poteau pour faciliter l’accès. Le coffret de commande est munie d’un relais pour détection des défauts de phase et de terre provenant des éléments de détection de courant TC, et la détection de la chute de tension par les éléments de détection de tension. Les détails Le mécanisme de base est un mécanisme de fermeture à ressort et à ouverture rapide indépendant de l’opérateur. L’interrupteur peut être actionné manuellement ou il peut être actionné avec un moteur intégré pour une commande Les interrupteurs aériens télécommandés à coupure en charge et dans le creux de tension dans le gaz SF6 sont conçus et fabriqué selon un système d’assurance de management qualité ISO 9001. L’équipement est conforme avec les standards internationaux. l’IAT-CT INESMAX a réussi les essais types spécifiés dans les Normes internationales IEC 62271-200 - IEC 60694 - IEC 60265-1. Les rapports de test correspondants sont disponibles sur demande.
- 4. Tél : -Fax : Email : inesmax@ines.ma - Web : www.ines-max.com Spécifications Techniques Interrupteur Aérien Télécommandé dans le creux de Tension : Type Valeurs Assignées Tension d’isolement 40,5 kV Tension assignée 24 kV Tension nominale de service 22 kV Courant nominale Fréquence nominale 50 Hz 50 Hz Courant de court-circuit nominale de courte durée (1s) 12.5 kA 20 kA 50 kA 5 A 5 A 10 A 10 A Coupure Dans le SF6 Tension de Tenue aux Chocs de Foudre 125 kV 185 kV 145 kV 215 kV Tension de Tenue à Fréquence Industrielle Tension de tenue à fréquence industrielle (1 min) ( Valeur commune) 50 kV 70 kV Tension de tenue à fréquence industrielle (1 min) (Sur la distance de sectionnement) 60 kV 80 kV Mécanisme Effort assigné sur bornes (Longitudinal) Effort assignee sur bornes (transversal) > 5 daN > 5 daN Mécanisme Manual Electric Coffret de commande Acier inoxydable Ligne de fuite 750 ou 960 mm > 960 mm Couche de galvanisation > 52 μm > 52 μm Type Interrupteur 6 6 2 Communication Mode de communication GSM Ethernet Connexion Language Anglais Français
