PHILIPPE LODÉ
+33 1 39 06 34 28 / PHILIPPE.LODE@AIRBUSAFRAN-LAUNCHERS.COM
CHRISTOPHE MARCEL
+33 1 39 06 30 36 / CHRISTOPHE.MARCEL@AIRBUSAFRAN-LAUNCHERS.COM
ARNAUD ZEENDER
+33 5 56 57 36 82 / ARNAUD.ZEENDER@AIRBUSAFRAN-LAUNCHERS.COM
CENTRE DE COMPETENCES EN PRODUCTIONS
METALLIQUEPRODUCTS
EQUIPMENTS
& SERVICES
PIÈCES USINÉES,
TRAITÉES, PEINTES,
ÉQUIPÉES
Dans nos ateliers, nous mettons
en œuvre 50 ans de savoir-faire issus
de l’industrie spatiale pour produire
des pièces métalliques à hautes
valeurs ajoutées dans plus de 10 domaines
industriels majeurs.
Hervé Gilibert, Directeur Technique & Quality ASL
www.airbusafran-launchers.comwww.airbusafran-launchers.com
CONTACT
AIRBUS SAFRAN LAUNCHERS
51-61 route de Verneuil
78131 Les Mureaux - France
PROCESS OPTIMISÉ
MÉTHODES
CLASSIFIÉ
CERTIFIÉ : ISO 9001,
EN 9100,
AQAP 2110,
ISO/TS 16949
COFREND
COSAC
110
Une équipe dédiée
à la production
métallique
collaborateurs
5 ilôts de
production
Diversification
industrielle
en France
Les Mureaux
ans d’expérience
50
ASSEMBLAGE /
INTEGRATION /
EQUIPEMENT
CONTRÔLE
SAVOIR-FAIRE
	• Ajustage et assemblage mécanique
et mécanique de précision
	 • Finition et appairage de pièces
	 • Assemblage de cellules complexes
	 • Assemblage de structures
métalliques
	 • Equipement et intégration
de modules
	 • Intégration d’éléments
d’assemblages rapides
	 • Maîtrise et respect des tolérances
au 1/100 mm
	 • Large éventail d’opérations réalisées
dans nos ateliers à température
contrôlée (rivetage et autres
opérations sur demande).
SAVOIR-FAIRE
	 • Radiographie
	• Contrôle 3D par palpage
	• Contrôle 3D par laser tracker
	 • Ressuage
	 • Courant de Foucault
	 • Contrôle par ultra-son
	 • Essais vibratoire et autres essais sur demande
METHODES
	 • Contrôle qualité soudure
	 • Contrôle tridimensionnel
	 • Contrôle de santé matière
	 • Contrôle d’épaisseur
	 • Contrôle de forme
	 • Contrôle d’étanchéité
	 • Contrôle conventionnel
MOYENS
	 • 2 machines de mesures tridimensionnelles
jusqu’à 2,5 m x 3,2 m x 5m
	 • Cabine de ressuage 6 m x 6 m x 3m (sensibilité
Niveau 2 et Niveau 3)
TRAITEMENT
DE SURFACE /
PEINTURE
SAVOIR-FAIRE
	 • Usinage de grandes dimensions
dans des précisions micrométriques
	 • Fraisage grandes dimensions
jusqu’à 16 m
	• Tournage vertical jusqu’à Ø5,5 m /
hauteur 2,5 m
	 • Voiles minces jusqu’à 0,9mm
d’épaisseurs
	 • Détente vibratoire de contraintes
résiduelles matières avant finition
	 • Mesure d’épaisseur embarquée (VLB)
avec correction dynamique
METHODES
	 • Tournage vertical
	 • Fraisage 5 axes positionnés
	 • Fraisage 5 axes continus
	 • Usinage Grande Vitesse
jusqu’à 30 000 tr/min
	 • Alliages spéciaux : Aluminuim, titane,
et autres matériaux sur demande
MOYENS
	 • Parc 12 centres d’usinage
et de tournage
	 • 1 station de détente vibratoire
SAVOIR-FAIRE
	• Traitements de surfaces de pièces
métalliques jusqu’au Ø 5,4 m
	 • Peintures et vernis industrielles projetés
sur alliages et composites
	 • Maîtrise et contrôle des épaisseurs
de peintures jusqu’à 2 µm
METHODES
	 • Décapage chimique
	 • Décapage média-plastique
	 • Décapage laser haute précision
	 • Chromatation (Alodine / CrVI) ou CrIII)
	 • Oxydation anodique chromique (CrVI)
	 • Oxydation anodique sulfo-tartrique (CrIII)
	 • Oxydation anodique sulfrique
	 • Peinture au pistolet / au pinceau
MOYENS
	 • 2 chaînes semi-automatisées
de bains chimiques
	 • 1 cabine robotisé de décapage laser
	 • 2 cabines de peinture de dimensions
3m x 4m x 10m
FORMAGEUSINAGE
SAVOIR-FAIRE
Panneaux formés à simple courbure et pièces
complexes.
	 • Dimensions jusqu’à 3m x 6m
	 • Epaisseur jusqu’à 20 mm
	 • Maîtrise et respect des tolérances
de formes au 1/10mm
	 • Mise en forme de pièces avec variations
d’épaisseurs
METHODES
	 • Tôlerie fine auto-greed (auto-raidi)
	 • Cambrage
	 • Croquage
	 • Peen-forming
	 • Formage sur formes complexes
	 • Formage sur pièces usinées
(bossages et raidisseurs)
	 • Soudage d’alliages légers (aluminium),
titane, inox
MOYENS
	 • Presses plieuses grandes dimensions
à axes programmables
	 • Grenailleuse
Camille Volant,
Responsable de Pôle Production Métallique
AIRBUS SAFRAN
LAUNCHERS
NOTRE ADN
Créée à l’initiative d’Airbus Group et de Safran, Airbus Safran Launchers
réunit en une seule entreprise détenue à 50/50, les expertises et les actifs des
deux groupes en matière de lanceurs spatiaux, civils et militaires. Airbus Safran
Launchers exploite le savoir-faire et les synergies industrielles entre ses activités
civiles et militaire, pour proposer à ses clients un ensemble de produits dérivés
et de services associés.
Situé à 40 km à l’ouest de Paris, le site Airbus Safran Launchers des Mureaux
abrite un pôle d’excellence de production. Outre l’intégration des étages
à ergols liquides du lanceur Ariane et des structures composites drapées,
le site des Mureaux est spécialisé dans la fabrication des structures
en aluminium et en titane. Des moyens uniques permettent la réalisation
de pièces allant de la micromécanique à des grandes structures
assemblées et équipées pour diverses applications. Tous les corps
de métiers s’associent dès la conception pour une livraison de pièces
à la juste qualité et au juste prix. Du prototypage à la petite série,
nous vous proposons des solutions à vos besoins industriels.
De la conception
des outillages au
contrôle des continuités
électriques, cette pièce
certifiée conforme dès le premier
exemplaire a été livrée en 8 semaines.
Impliquant l’ensemble des corps de métiers,
cette pièce est actuellement produite en
moyenne série.

Contenu connexe

Similaire à Brochure Meca-19102016-bd

Offre en france symop machines bois (expobois 2014)
Offre en france symop machines bois (expobois 2014)Offre en france symop machines bois (expobois 2014)
Offre en france symop machines bois (expobois 2014)
SYMOP

Compétences UNT - Moyens de production
Compétences UNT - Moyens de productionCompétences UNT - Moyens de production
Compétences UNT - Moyens de production
Stephane Vandenabeele

Axe industrie
Axe industrieAxe industrie
Axe industrie
axeindustrie

Plaquette Pneumatique
Plaquette PneumatiquePlaquette Pneumatique
Plaquette Pneumatique
Mabéo Industries

Mabéo Industries - Plaquette pneumatique
Mabéo Industries - Plaquette pneumatiqueMabéo Industries - Plaquette pneumatique
Mabéo Industries - Plaquette pneumatique
Mabéo Industries

Tube - EMS Group (Français)
Tube - EMS Group (Français)Tube - EMS Group (Français)
Tube - EMS Group (Français)
EMS Group - Metal Solutions

Gamma industries
Gamma industriesGamma industries
Gamma industries
GAMMA INDUSTRIES

Phenix technologie corporate presentation
Phenix technologie corporate presentationPhenix technologie corporate presentation
Phenix technologie corporate presentation
Mathieu Priat

Ametek France brochure
Ametek France brochureAmetek France brochure
Ametek France brochure
AMETEK STC

Visite d'entreprise - Société MS Composites
Visite d'entreprise - Société MS CompositesVisite d'entreprise - Société MS Composites
Visite d'entreprise - Société MS Composites
PlusComposites

Decarmor décolletage et tournage de précision toutes matières laiton, inox,...
Decarmor   décolletage et tournage de précision toutes matières laiton, inox,...Decarmor   décolletage et tournage de précision toutes matières laiton, inox,...
Decarmor décolletage et tournage de précision toutes matières laiton, inox,...
teamvisiofair

FICHE TECHNIQUE Tolerie AMI
FICHE TECHNIQUE Tolerie AMIFICHE TECHNIQUE Tolerie AMI
FICHE TECHNIQUE Tolerie AMI
AMI35

Tolerie fine AMI
Tolerie fine AMITolerie fine AMI
Tolerie fine AMI
AMI35

Thames Side - capteurs et ensembles de pesage pour le pesage industriel
Thames Side - capteurs et ensembles de pesage pour le pesage industrielThames Side - capteurs et ensembles de pesage pour le pesage industriel
Thames Side - capteurs et ensembles de pesage pour le pesage industriel
Thames Side Sensors

ACE METAL
ACE METALACE METAL
ACE METAL
NadiaMeziane1

Solutions aux industries et prestations de services
Solutions aux industries et prestations de servicesSolutions aux industries et prestations de services
Solutions aux industries et prestations de services
Mabéo Industries

Aml ateliers mécaniques de lannion vérin hydraulique, joint tournant, tôl...
Aml   ateliers mécaniques de lannion   vérin hydraulique, joint tournant, tôl...Aml   ateliers mécaniques de lannion   vérin hydraulique, joint tournant, tôl...
Aml ateliers mécaniques de lannion vérin hydraulique, joint tournant, tôl...
teamvisiofair

brochura_irva_627X297_EN_FR_22112016
brochura_irva_627X297_EN_FR_22112016brochura_irva_627X297_EN_FR_22112016
brochura_irva_627X297_EN_FR_22112016
Cristina Martins

brochura_irva_627X297_EN_FR_22112016
brochura_irva_627X297_EN_FR_22112016brochura_irva_627X297_EN_FR_22112016
brochura_irva_627X297_EN_FR_22112016
Cristina Martins

Fabri-Métal
Fabri-MétalFabri-Métal
Fabri-Métal
f32lvol


Similaire à Brochure Meca-19102016-bd (20)

Offre en france symop machines bois (expobois 2014)
Offre en france symop machines bois (expobois 2014)Offre en france symop machines bois (expobois 2014)
Offre en france symop machines bois (expobois 2014)

Compétences UNT - Moyens de production
Compétences UNT - Moyens de productionCompétences UNT - Moyens de production
Compétences UNT - Moyens de production

Axe industrie
Axe industrieAxe industrie
Axe industrie

Plaquette Pneumatique
Plaquette PneumatiquePlaquette Pneumatique
Plaquette Pneumatique

Mabéo Industries - Plaquette pneumatique
Mabéo Industries - Plaquette pneumatiqueMabéo Industries - Plaquette pneumatique
Mabéo Industries - Plaquette pneumatique

Tube - EMS Group (Français)
Tube - EMS Group (Français)Tube - EMS Group (Français)
Tube - EMS Group (Français)

Gamma industries
Gamma industriesGamma industries
Gamma industries

Phenix technologie corporate presentation
Phenix technologie corporate presentationPhenix technologie corporate presentation
Phenix technologie corporate presentation

Ametek France brochure
Ametek France brochureAmetek France brochure
Ametek France brochure

Visite d'entreprise - Société MS Composites
Visite d'entreprise - Société MS CompositesVisite d'entreprise - Société MS Composites
Visite d'entreprise - Société MS Composites

Decarmor décolletage et tournage de précision toutes matières laiton, inox,...
Decarmor   décolletage et tournage de précision toutes matières laiton, inox,...Decarmor   décolletage et tournage de précision toutes matières laiton, inox,...
Decarmor décolletage et tournage de précision toutes matières laiton, inox,...

FICHE TECHNIQUE Tolerie AMI
FICHE TECHNIQUE Tolerie AMIFICHE TECHNIQUE Tolerie AMI
FICHE TECHNIQUE Tolerie AMI

Tolerie fine AMI
Tolerie fine AMITolerie fine AMI
Tolerie fine AMI

Thames Side - capteurs et ensembles de pesage pour le pesage industriel
Thames Side - capteurs et ensembles de pesage pour le pesage industrielThames Side - capteurs et ensembles de pesage pour le pesage industriel
Thames Side - capteurs et ensembles de pesage pour le pesage industriel

ACE METAL
ACE METALACE METAL
ACE METAL

Solutions aux industries et prestations de services
Solutions aux industries et prestations de servicesSolutions aux industries et prestations de services
Solutions aux industries et prestations de services

Aml ateliers mécaniques de lannion vérin hydraulique, joint tournant, tôl...
Aml   ateliers mécaniques de lannion   vérin hydraulique, joint tournant, tôl...Aml   ateliers mécaniques de lannion   vérin hydraulique, joint tournant, tôl...
Aml ateliers mécaniques de lannion vérin hydraulique, joint tournant, tôl...

brochura_irva_627X297_EN_FR_22112016
brochura_irva_627X297_EN_FR_22112016brochura_irva_627X297_EN_FR_22112016
brochura_irva_627X297_EN_FR_22112016

brochura_irva_627X297_EN_FR_22112016
brochura_irva_627X297_EN_FR_22112016brochura_irva_627X297_EN_FR_22112016
brochura_irva_627X297_EN_FR_22112016

Fabri-Métal
Fabri-MétalFabri-Métal
Fabri-Métal


Brochure Meca-19102016-bd

  • 1. PHILIPPE LODÉ +33 1 39 06 34 28 / PHILIPPE.LODE@AIRBUSAFRAN-LAUNCHERS.COM CHRISTOPHE MARCEL +33 1 39 06 30 36 / CHRISTOPHE.MARCEL@AIRBUSAFRAN-LAUNCHERS.COM ARNAUD ZEENDER +33 5 56 57 36 82 / ARNAUD.ZEENDER@AIRBUSAFRAN-LAUNCHERS.COM CENTRE DE COMPETENCES EN PRODUCTIONS METALLIQUEPRODUCTS EQUIPMENTS & SERVICES PIÈCES USINÉES, TRAITÉES, PEINTES, ÉQUIPÉES Dans nos ateliers, nous mettons en œuvre 50 ans de savoir-faire issus de l’industrie spatiale pour produire des pièces métalliques à hautes valeurs ajoutées dans plus de 10 domaines industriels majeurs. Hervé Gilibert, Directeur Technique & Quality ASL www.airbusafran-launchers.comwww.airbusafran-launchers.com CONTACT AIRBUS SAFRAN LAUNCHERS 51-61 route de Verneuil 78131 Les Mureaux - France PROCESS OPTIMISÉ MÉTHODES CLASSIFIÉ CERTIFIÉ : ISO 9001, EN 9100, AQAP 2110, ISO/TS 16949 COFREND COSAC

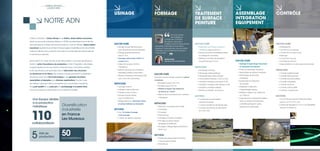

  • 2. 110 Une équipe dédiée à la production métallique collaborateurs 5 ilôts de production Diversification industrielle en France Les Mureaux ans d’expérience 50 ASSEMBLAGE / INTEGRATION / EQUIPEMENT CONTRÔLE SAVOIR-FAIRE • Ajustage et assemblage mécanique et mécanique de précision • Finition et appairage de pièces • Assemblage de cellules complexes • Assemblage de structures métalliques • Equipement et intégration de modules • Intégration d’éléments d’assemblages rapides • Maîtrise et respect des tolérances au 1/100 mm • Large éventail d’opérations réalisées dans nos ateliers à température contrôlée (rivetage et autres opérations sur demande). SAVOIR-FAIRE • Radiographie • Contrôle 3D par palpage • Contrôle 3D par laser tracker • Ressuage • Courant de Foucault • Contrôle par ultra-son • Essais vibratoire et autres essais sur demande METHODES • Contrôle qualité soudure • Contrôle tridimensionnel • Contrôle de santé matière • Contrôle d’épaisseur • Contrôle de forme • Contrôle d’étanchéité • Contrôle conventionnel MOYENS • 2 machines de mesures tridimensionnelles jusqu’à 2,5 m x 3,2 m x 5m • Cabine de ressuage 6 m x 6 m x 3m (sensibilité Niveau 2 et Niveau 3) TRAITEMENT DE SURFACE / PEINTURE SAVOIR-FAIRE • Usinage de grandes dimensions dans des précisions micrométriques • Fraisage grandes dimensions jusqu’à 16 m • Tournage vertical jusqu’à Ø5,5 m / hauteur 2,5 m • Voiles minces jusqu’à 0,9mm d’épaisseurs • Détente vibratoire de contraintes résiduelles matières avant finition • Mesure d’épaisseur embarquée (VLB) avec correction dynamique METHODES • Tournage vertical • Fraisage 5 axes positionnés • Fraisage 5 axes continus • Usinage Grande Vitesse jusqu’à 30 000 tr/min • Alliages spéciaux : Aluminuim, titane, et autres matériaux sur demande MOYENS • Parc 12 centres d’usinage et de tournage • 1 station de détente vibratoire SAVOIR-FAIRE • Traitements de surfaces de pièces métalliques jusqu’au Ø 5,4 m • Peintures et vernis industrielles projetés sur alliages et composites • Maîtrise et contrôle des épaisseurs de peintures jusqu’à 2 µm METHODES • Décapage chimique • Décapage média-plastique • Décapage laser haute précision • Chromatation (Alodine / CrVI) ou CrIII) • Oxydation anodique chromique (CrVI) • Oxydation anodique sulfo-tartrique (CrIII) • Oxydation anodique sulfrique • Peinture au pistolet / au pinceau MOYENS • 2 chaînes semi-automatisées de bains chimiques • 1 cabine robotisé de décapage laser • 2 cabines de peinture de dimensions 3m x 4m x 10m FORMAGEUSINAGE SAVOIR-FAIRE Panneaux formés à simple courbure et pièces complexes. • Dimensions jusqu’à 3m x 6m • Epaisseur jusqu’à 20 mm • Maîtrise et respect des tolérances de formes au 1/10mm • Mise en forme de pièces avec variations d’épaisseurs METHODES • Tôlerie fine auto-greed (auto-raidi) • Cambrage • Croquage • Peen-forming • Formage sur formes complexes • Formage sur pièces usinées (bossages et raidisseurs) • Soudage d’alliages légers (aluminium), titane, inox MOYENS • Presses plieuses grandes dimensions à axes programmables • Grenailleuse Camille Volant, Responsable de Pôle Production Métallique AIRBUS SAFRAN LAUNCHERS NOTRE ADN Créée à l’initiative d’Airbus Group et de Safran, Airbus Safran Launchers réunit en une seule entreprise détenue à 50/50, les expertises et les actifs des deux groupes en matière de lanceurs spatiaux, civils et militaires. Airbus Safran Launchers exploite le savoir-faire et les synergies industrielles entre ses activités civiles et militaire, pour proposer à ses clients un ensemble de produits dérivés et de services associés. Situé à 40 km à l’ouest de Paris, le site Airbus Safran Launchers des Mureaux abrite un pôle d’excellence de production. Outre l’intégration des étages à ergols liquides du lanceur Ariane et des structures composites drapées, le site des Mureaux est spécialisé dans la fabrication des structures en aluminium et en titane. Des moyens uniques permettent la réalisation de pièces allant de la micromécanique à des grandes structures assemblées et équipées pour diverses applications. Tous les corps de métiers s’associent dès la conception pour une livraison de pièces à la juste qualité et au juste prix. Du prototypage à la petite série, nous vous proposons des solutions à vos besoins industriels. De la conception des outillages au contrôle des continuités électriques, cette pièce certifiée conforme dès le premier exemplaire a été livrée en 8 semaines. Impliquant l’ensemble des corps de métiers, cette pièce est actuellement produite en moyenne série.
