Téléchargé parSébastien Mosser
Builsing DSL using MDE
Le document traite de l'ingénierie des modèles et des langages spécifiques aux domaines, en discutant de la construction de DSL et de leur application dans divers contextes. Il souligne l'importance des langages pour encapsuler la complexité et répondre aux besoins spécifiques tout en abordant la possibilité de limitations dans la mise en œuvre de solutions modélisées. Des exemples pratiques et des considérations théoriques sont également présentés, mettant en avant des outils comme Graphviz et UML.
Contenu connexe
![Syntaxe concrète des DSL en IDM [avec Xtext]](https://cdn.slidesharecdn.com/ss_thumbnails/dsl-140513103904-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
Builsing DSL using MDE
- 1. INGÉNIERIE DES MODÈLES& LANGAGES SPÉCIFIQUES AUX DOMAINES Sébastien Mosser Université de Nice - Sophia Antipolis, CNRS, I3S, Equipe Modalis Polytech’Nice Sophia SI5 - Master 2 IFI Année universitaire 2009 - 2010
- 2. CONCLUSION De toutes façons,les modèles, ça marchera jamais DR u G 09 s d 20 ur née vier Jo Jan GP L,
- 3. CONCLUSION De toutes façons,les modèles, ça marchera jamais avec des informaticiens. DR u G 09 s d 20 ur née vier Jo Jan GP L,
- 4.
- 5.
- 6.
- 7.
- 8.
- 9.

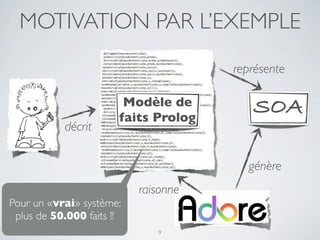

- 10. MOTIVATION PAR L’EXEMPLE représente Modèle de faits Prolog SOA décrit génère raisonne Pour un «vrai» système: plus de 50.000 faits !! 9

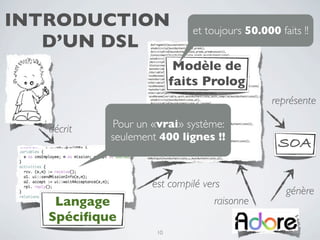

- 11. INTRODUCTION et toujours 50.000 faits !! D’UN DSL Modèle de faits Prolog représente décrit Pour un «vrai» système: seulement 400 lignes !! SOA est compilé vers génère Langage raisonne Spécifique 10
- 12. AGENDA 1.Rappels sur les langages 4. Construction d’un DSL dirigée par : 2.Quelques «langages domaines» • Les besoins • La syntaxe abstraite 3.Des métamodèles • Les modèles (bis) aux langages 5. Conclusions
- 13.

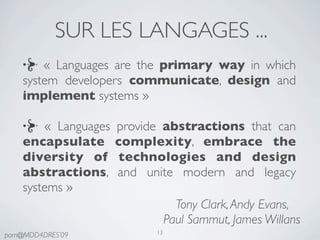

- 14. SUR LES LANGAGES... « Languages are the primary way in which system developers communicate, design and implement systems » « Languages provide abstractions that can encapsulate complexity, embrace the diversity of technologies and design abstractions, and unite modern and legacy systems » Tony Clark, Andy Evans, Paul Sammut, James Willans 13 pam@MDD4DRES’09
- 15. CECI N’A PASLA PRÉTENTION D’ÊTRE UN COURS DE COMPILATION !

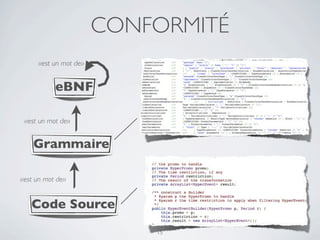

- 16. CONFORMITÉ «est un mot de» eBNF «est un mot de» Grammaire «est un mot de» Code Source 15

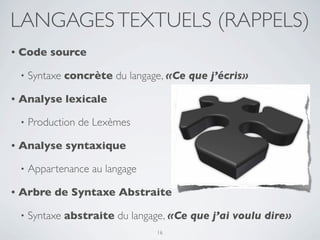

- 17. LANGAGES TEXTUELS (RAPPELS) • Code source • Syntaxe concrète du langage, «Ce que j’écris» • Analyse lexicale • Production de Lexèmes • Analyse syntaxique • Appartenance au langage • Arbre de Syntaxe Abstraite • Syntaxe abstraite du langage, «Ce que j’ai voulu dire» 16

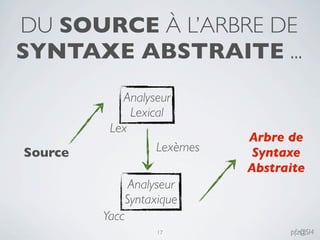

- 18. DU SOURCE ÀL’ARBRE DE SYNTAXE ABSTRAITE ... Analyseur Lexical Lex Arbre de Source Lexèmes Syntaxe Abstraite Analyseur Syntaxique Yacc 17 pfz@SI4

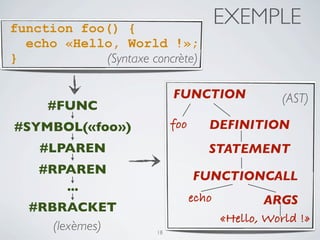

- 19. function foo() { EXEMPLE echo «Hello, World !»; } (Syntaxe concrète) FUNCTION (AST) #FUNC #SYMBOL(«foo») foo DEFINITION #LPAREN STATEMENT #RPAREN FUNCTIONCALL ... echo ARGS #RBRACKET «Hello, World !» (lexèmes) 18

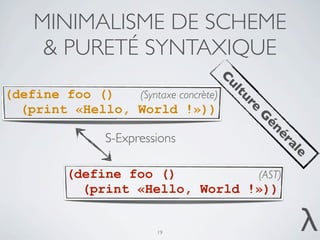

- 20. MINIMALISME DE SCHEME & PURETÉ SYNTAXIQUE C ul (define foo () (Syntaxe concrète) tu re (print «Hello, World !»)) G én S-Expressions ér al e (define foo () (AST) (print «Hello, World !»)) 19 λ

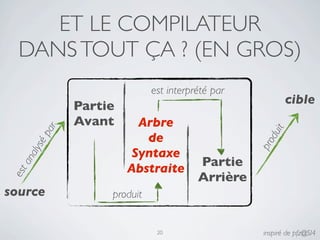

- 21. ET LE COMPILATEUR DANS TOUT ÇA ? (EN GROS) est interprété par Partie cible Avant Arbre r it pa de du pro sé Syntaxe aly Partie an Abstraite est Arrière source produit 20 inspiré de pfz@SI4

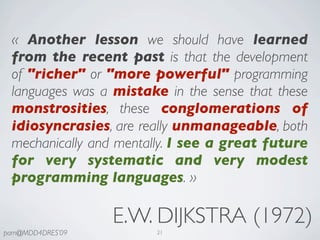

- 22. « Another lessonwe should have learned from the recent past is that the development of "richer" or "more powerful" programming languages was a mistake in the sense that these monstrosities, these conglomerations of idiosyncrasies, are really unmanageable, both mechanically and mentally. I see a great future for very systematic and very modest programming languages. » E.W. DIJKSTRA (1972) pam@MDD4DRES’09 21

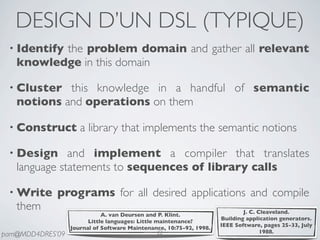

- 23. DESIGN D’UN DSL(TYPIQUE) • Identify the problem domain and gather all relevant knowledge in this domain • Cluster this knowledge in a handful of semantic notions and operations on them • Construct a library that implements the semantic notions • Design and implement a compiler that translates language statements to sequences of library calls • Write programs for all desired applications and compile them J. C. Cleaveland. A. van Deursen and P. Klint. Building application generators. Little languages: Little maintenance? IEEE Software, pages 25-33, July Journal of Software Maintenance, 10:75-92, 1998. 22 1988. pam@MDD4DRES’09
- 24.

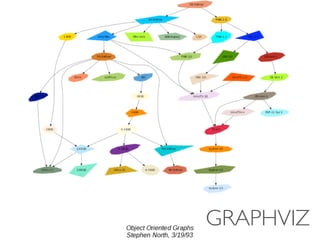

- 26.

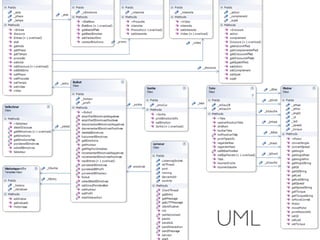

- 27.
- 28.
- 29. DES MÉTAMODÈLES AUXLANGAGES

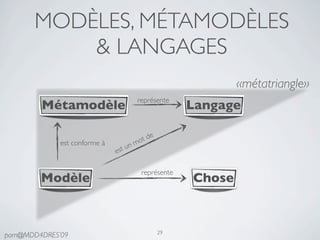

- 30. MODÈLES, MÉTAMODÈLES & LANGAGES «métatriangle» représente Métamodèle Langage o t de est conforme à n m est u représente Modèle Chose 29 pam@MDD4DRES’09

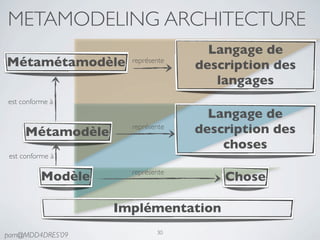

- 31. METAMODELING ARCHITECTURE Langage de Métamétamodèle représente description des langages est conforme à Langage de Métamodèle représente description des choses est conforme à représente Modèle Chose Implémentation 30 pam@MDD4DRES’09

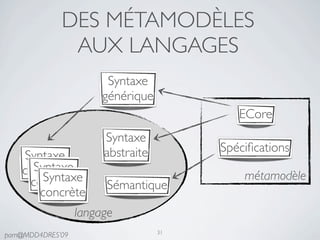

- 32. DES MÉTAMODÈLES AUX LANGAGES Syntaxe générique ECore Syntaxe abstraite Spécifications Syntaxe Syntaxe concrète Syntaxe concrète métamodèle Sémantique concrète langage 31 pam@MDD4DRES’09
- 33. CONSTRUCTION D’UN DSL &INGÉNIERIE DES MODÈLES

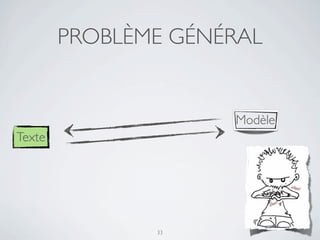

- 34. PROBLÈME GÉNÉRAL Modèle Texte 33
- 35. PROBLÉME GÉNÉRAL (IRL) Modèle Texte 34 mh@GPL’09
- 36. PROBLÉME GÉNÉRAL (IRL) Métalangage conforme Métamodèle conforme Modèle Texte 34 mh@GPL’09

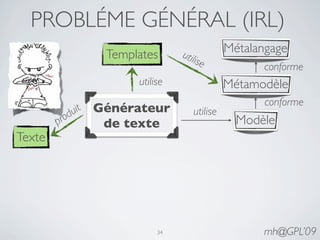

- 37. PROBLÉME GÉNÉRAL (IRL) Templates util Métalangage ise conforme utilise Métamodèle conforme d uit Générateur utilise p ro de texte Modèle Texte 34 mh@GPL’09

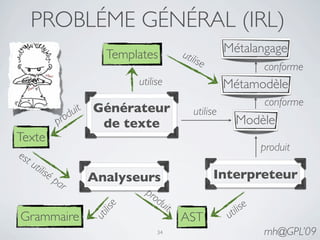

- 38. PROBLÉME GÉNÉRAL (IRL) Templates util Métalangage ise conforme utilise Métamodèle conforme d uit Générateur utilise p ro de texte Modèle Texte produit est uti lisé pa Analyseurs Interpreteur r pro du it ise lise Grammaire AST util uti 34 mh@GPL’09
- 39. DIRIGÉE PAR LESBESOINS ma@bbq 35
- 40. Syntaxe Concrète rit d éc déc rit Template de génération 36

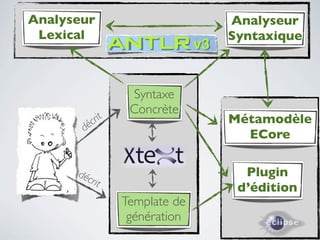

- 41. Analyseur Analyseur Lexical Syntaxique Syntaxe Concrète rit Métamodèle d éc ECore déc Plugin rit d’édition Template de génération 36

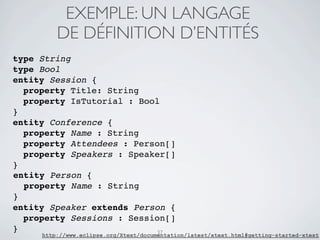

- 42. EXEMPLE: UN LANGAGE DE DÉFINITION D’ENTITÉS type String type Bool entity Session { property Title: String property IsTutorial : Bool } entity Conference { property Name : String property Attendees : Person[] property Speakers : Speaker[] } entity Person { property Name : String } entity Speaker extends Person { property Sessions : Session[] } 37 http://www.eclipse.org/Xtext/documentation/latest/xtext.html#getting-started-xtext
- 43. EXEMPLE: UN LANGAGE DE DÉFINITION D’ENTITÉS public class Person { private String name; public String getName() { return this.name; } public void setName(String name) { this.name = name; } } Cible: Java entity Person { property Name : String } 37 http://www.eclipse.org/Xtext/documentation/latest/xtext.html#getting-started-xtext

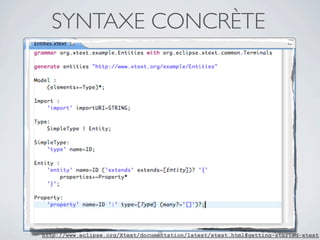

- 44. SYNTAXE CONCRÈTE 38 http://www.eclipse.org/Xtext/documentation/latest/xtext.html#getting-started-xtext

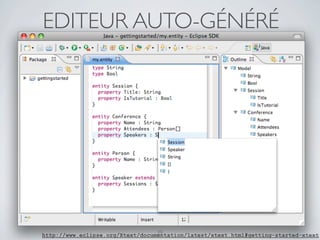

- 45. EDITEUR AUTO-GÉNÉRÉ 39 http://www.eclipse.org/Xtext/documentation/latest/xtext.html#getting-started-xtext

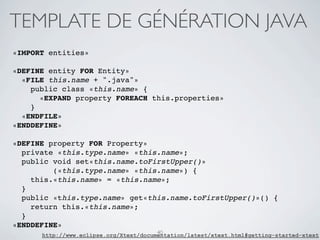

- 46. TEMPLATE DE GÉNÉRATIONJAVA «IMPORT entities» «DEFINE entity FOR Entity» «FILE this.name + ".java"» public class «this.name» { «EXPAND property FOREACH this.properties» } «ENDFILE» «ENDDEFINE» «DEFINE property FOR Property» private «this.type.name» «this.name»; public void set«this.name.toFirstUpper()» («this.type.name» «this.name») { this.«this.name» = «this.name»; } public «this.type.name» get«this.name.toFirstUpper()»() { return this.«this.name»; } «ENDDEFINE» 40 http://www.eclipse.org/Xtext/documentation/latest/xtext.html#getting-started-xtext
- 47. DIRIGÉE PAR LA SYNTAXE ABSTRAITE T P ma@bbq 41

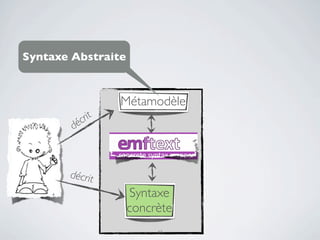

- 48. Syntaxe Abstraite Métamodèle éc rit d décrit Syntaxe concrète 42
- 49. Syntaxe Abstraite Plugin d’édition Métamodèle éc rit d décrit Syntaxe concrète 42
- 50. EXEMPLE: UN DSLDE DESCRIPTION DE SANDWICHES 43 http://www.emftext.org/index.php/EMFText_Concrete_Syntax_Sandwich

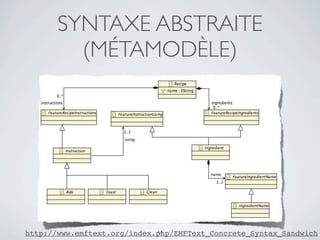

- 51. SYNTAXE ABSTRAITE (MÉTAMODÈLE) 44 http://www.emftext.org/index.php/EMFText_Concrete_Syntax_Sandwich

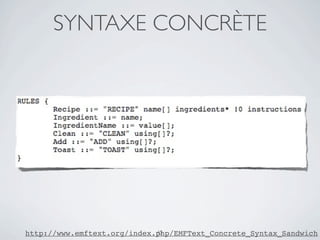

- 52. SYNTAXE CONCRÈTE 45 http://www.emftext.org/index.php/EMFText_Concrete_Syntax_Sandwich
- 53. DIRIGÉE PAR LESMODÈLES ks inta S 46

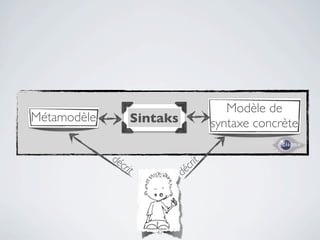

- 54. Modèle de Métamodèle Sintaks syntaxe concrète dé cri c r it t dé 47
- 55. Métalangage confor m eà Métamodèle de syntaxe concrète conforme à conforme à Modèle de Métamodèle Sintaks syntaxe concrète dé cri c r it t dé 47

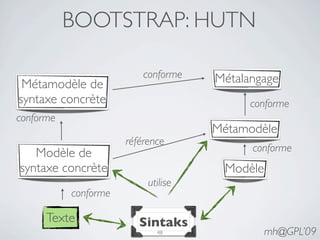

- 56. BOOTSTRAP: HUTN conforme Métalangage Métamodèle de syntaxe concrète conforme conforme Métamodèle référence Modèle de conforme syntaxe concrète Modèle utilise conforme Texte Sintaks 48 mh@GPL’09
- 57. BOOTSTRAP: HUTN conforme Métalangage Métamodèle de syntaxe concrète conforme HUTN conforme Métamodèle référence Modèle de conforme syntaxe concrète Modèle utilise conforme Texte Sintaks 48 mh@GPL’09
- 58. AGILITÉ DU CYCLEDE VIE: DEV. EN SPIRALE Métamodèle conforme Modèle 49 mh@GPL’09

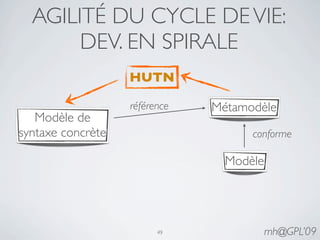

- 59. AGILITÉ DU CYCLEDE VIE: DEV. EN SPIRALE HUTN référence Métamodèle Modèle de syntaxe concrète conforme Modèle 49 mh@GPL’09

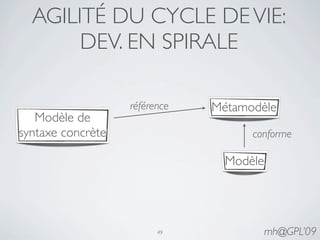

- 60. AGILITÉ DU CYCLEDE VIE: DEV. EN SPIRALE référence Métamodèle Modèle de syntaxe concrète conforme Modèle 49 mh@GPL’09

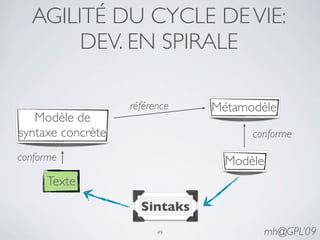

- 61. AGILITÉ DU CYCLEDE VIE: DEV. EN SPIRALE référence Métamodèle Modèle de syntaxe concrète conforme conforme Modèle Texte Sintaks 49 mh@GPL’09

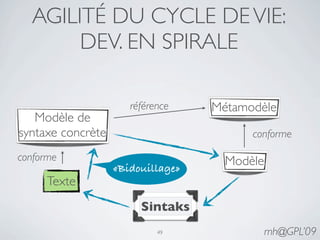

- 62. AGILITÉ DU CYCLEDE VIE: DEV. EN SPIRALE référence Métamodèle Modèle de syntaxe concrète conforme conforme Modèle «Bidouillage» Texte Sintaks 49 mh@GPL’09

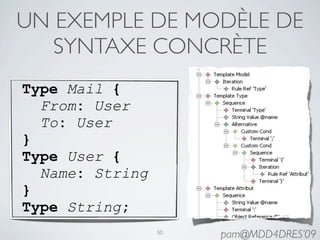

- 63. UN EXEMPLE DEMODÈLE DE SYNTAXE CONCRÈTE Type Mail { From: User To: User } Type User { Name: String } Type String; 50 pam@MDD4DRES’09
- 64. DIRIGÉE PAR LESMODÈLES (BIS) 51

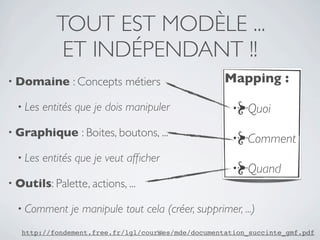

- 65. TOUT EST MODÈLE... ET INDÉPENDANT !! • Domaine : Concepts métiers Mapping : • Les entités que je dois manipuler Quoi • Graphique : Boites, boutons, ... Comment • Les entités que je veut afficher Quand • Outils: Palette, actions, ... • Comment je manipule tout cela (créer, supprimer, ...) 52 http://fondement.free.fr/lgl/courses/mde/documentation_succinte_gmf.pdf

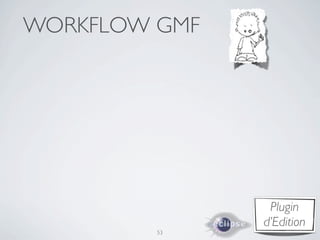

- 66. WORKFLOW GMF Plugin d’Edition 53
- 67. WORKFLOW GMF Modèle Modèle Modèle «Outils» «Domaine» «Graphique» Plugin d’Edition 53

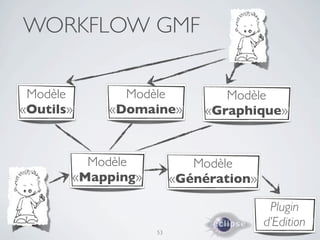

- 68. WORKFLOW GMF Modèle Modèle Modèle «Outils» «Domaine» «Graphique» Modèle Modèle «Mapping» «Génération» Plugin d’Edition 53
- 69.

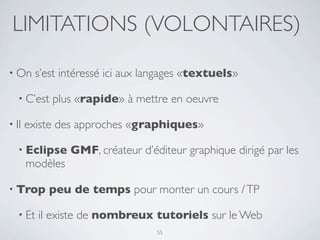

- 70. LIMITATIONS (VOLONTAIRES) • On s’est intéressé ici aux langages «textuels» • C’est plus «rapide» à mettre en oeuvre • Il existe des approches «graphiques» • Eclipse GMF, créateur d’éditeur graphique dirigé par les modèles • Trop peu de temps pour monter un cours / TP • Et il existe de nombreux tutoriels sur le Web 55
- 71. E.W. DIJKSTRA (1972) « I see a great future for very systematic and very modest programming languages. »
- 72. If the onlytool you have is a hammer ... ... then everything looks like a nail!!
- 73. CRÉDITS & REMERCIEMENTS •Pierre Alain Muller «pam@MDD4DRES’09» • Michel Hassenforder «mh@GPL’09» • Paul Franchi «pfz@SI4» • Mathieu Acher «ma@bbq» • Images: • http://sxc.hu 58
- 74. De toutes façons,les modèles, ça marchera jamais avec des informaticiens.
