Chapitre 03

Chapitre III Présentation de Windows Serveur 2008 R2

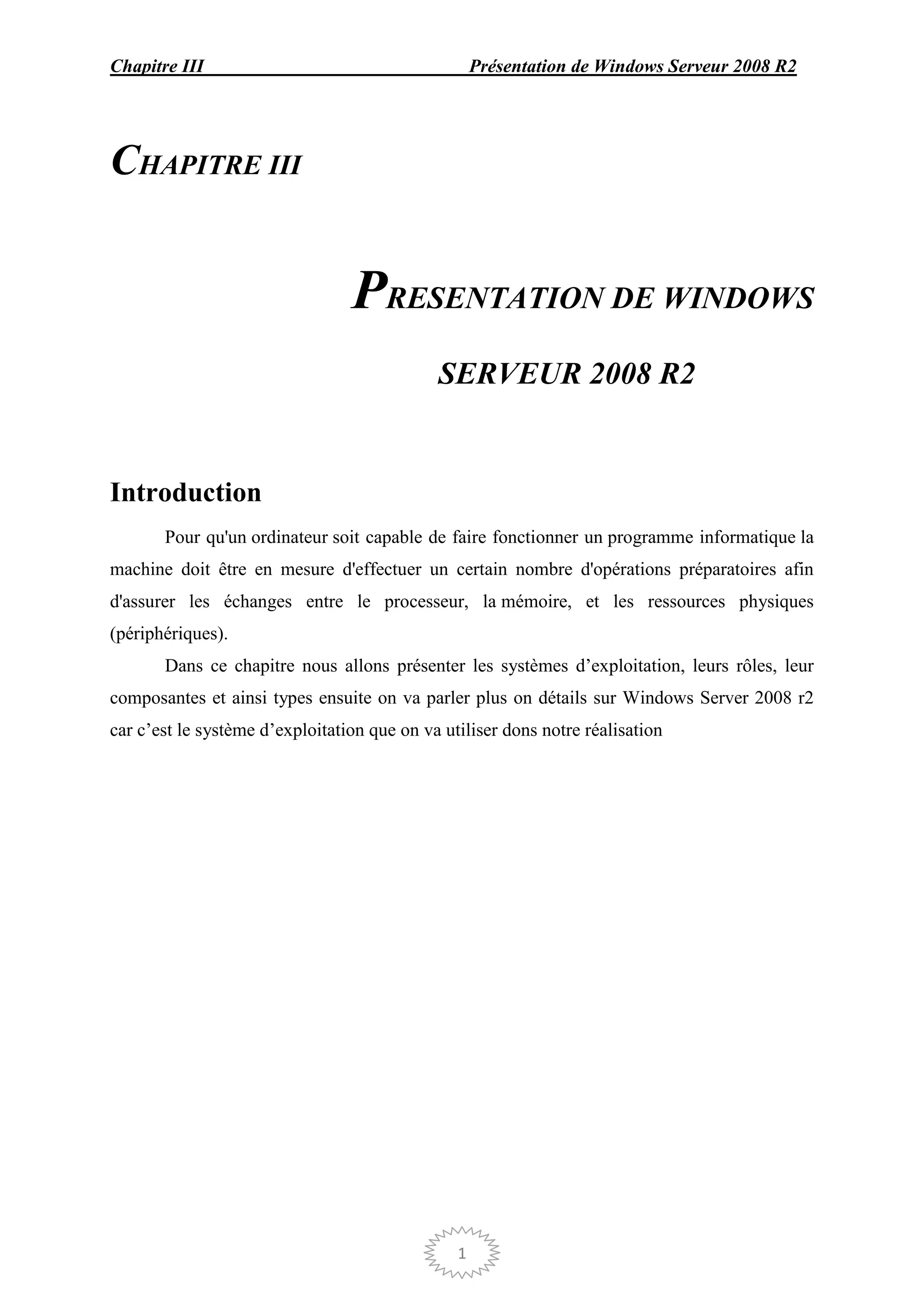

CHAPITRE III

PRESENTATION DE WINDOWS
SERVEUR 2008 R2

Introduction
Pour qu'un ordinateur soit capable de faire fonctionner un programme informatique la
machine doit être en mesure d'effectuer un certain nombre d'opérations préparatoires afin
d'assurer les échanges entre le processeur, la mémoire, et les ressources physiques
(périphériques).
Dans ce chapitre nous allons présenter les systèmes d’exploitation, leurs rôles, leur
composantes et ainsi types ensuite on va parler plus on détails sur Windows Server 2008 r2
car c’est le système d’exploitation que on va utiliser dons notre réalisation

1

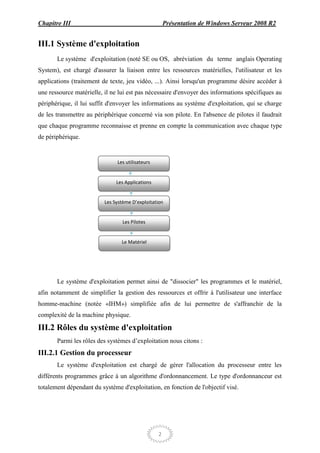

III.1 Système d'exploitation
Le système d'exploitation (noté SE ou OS, abréviation du terme anglais Operating
System), est chargé d'assurer la liaison entre les ressources matérielles, l'utilisateur et les
applications (traitement de texte, jeu vidéo, ...). Ainsi lorsqu'un programme désire accéder à
une ressource matérielle, il ne lui est pas nécessaire d'envoyer des informations spécifiques au
périphérique, il lui suffit d'envoyer les informations au système d'exploitation, qui se charge
de les transmettre au périphérique concerné via son pilote. En l'absence de pilotes il faudrait
que chaque programme reconnaisse et prenne en compte la communication avec chaque type
de périphérique.

Les utilisateurs

Les Applications

Les Système D’exploitation

Les Pilotes

Le Matériel

Le système d'exploitation permet ainsi de "dissocier" les programmes et le matériel,
afin notamment de simplifier la gestion des ressources et offrir à l'utilisateur une interface
homme-machine (notée «IHM») simplifiée afin de lui permettre de s'affranchir de la
complexité de la machine physique.

III.2 Rôles du système d'exploitation
Parmi les rôles des systèmes d’exploitation nous citons :
III.2.1 Gestion du processeur
Le système d'exploitation est chargé de gérer l'allocation du processeur entre les
différents programmes grâce à un algorithme d'ordonnancement. Le type d'ordonnanceur est
totalement dépendant du système d'exploitation, en fonction de l'objectif visé.

2

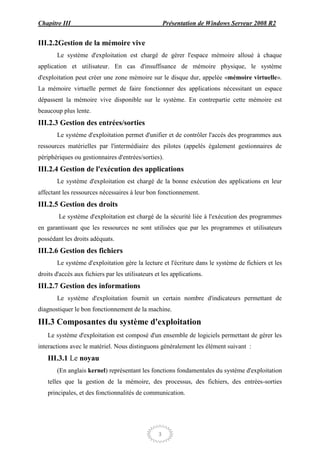

III.2.2Gestion de la mémoire vive
Le système d'exploitation est chargé de gérer l'espace mémoire alloué à chaque
application et utilisateur. En cas d'insuffisance de mémoire physique, le système
d'exploitation peut créer une zone mémoire sur le disque dur, appelée «mémoire virtuelle».
La mémoire virtuelle permet de faire fonctionner des applications nécessitant un espace
dépassent la mémoire vive disponible sur le système. En contrepartie cette mémoire est
beaucoup plus lente.
III.2.3 Gestion des entrées/sorties
Le système d'exploitation permet d'unifier et de contrôler l'accès des programmes aux
ressources matérielles par l'intermédiaire des pilotes (appelés également gestionnaires de
périphériques ou gestionnaires d'entrées/sorties).
III.2.4 Gestion de l'exécution des applications
Le système d'exploitation est chargé de la bonne exécution des applications en leur
affectant les ressources nécessaires à leur bon fonctionnement.
III.2.5 Gestion des droits
Le système d'exploitation est chargé de la sécurité liée à l'exécution des programmes
en garantissant que les ressources ne sont utilisées que par les programmes et utilisateurs
possédant les droits adéquats.
III.2.6 Gestion des fichiers
Le système d'exploitation gère la lecture et l'écriture dans le système de fichiers et les
droits d'accès aux fichiers par les utilisateurs et les applications.
III.2.7 Gestion des informations
Le système d'exploitation fournit un certain nombre d'indicateurs permettant de
diagnostiquer le bon fonctionnement de la machine.

III.3 Composantes du système d'exploitation
Le système d'exploitation est composé d'un ensemble de logiciels permettant de gérer les
interactions avec le matériel. Nous distinguons généralement les élément suivant :
III.3.1 Le noyau
(En anglais kernel) représentant les fonctions fondamentales du système d'exploitation
telles que la gestion de la mémoire, des processus, des fichiers, des entrées-sorties
principales, et des fonctionnalités de communication.

3

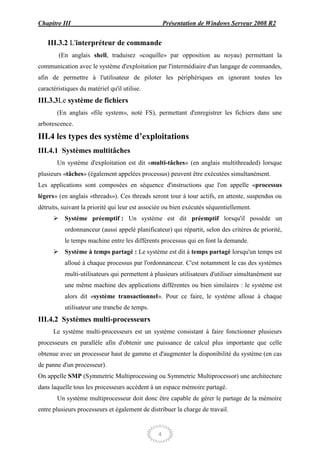

III.3.2 L'interpréteur de commande
(En anglais shell, traduisez «coquille» par opposition au noyau) permettant la
communication avec le système d'exploitation par l'intermédiaire d'un langage de commandes,
afin de permettre à l'utilisateur de piloter les périphériques en ignorant toutes les
caractéristiques du matériel qu'il utilise.
III.3.3Le système de fichiers
(En anglais «file system», noté FS), permettant d'enregistrer les fichiers dans une
arborescence.

III.4 les types des système d’exploitations
III.4.1 Systèmes multitâches
Un système d'exploitation est dit «multi-tâches» (en anglais multithreaded) lorsque
plusieurs «tâches» (également appelées processus) peuvent être exécutées simultanément.
Les applications sont composées en séquence d'instructions que l'on appelle «processus
légers» (en anglais «threads»). Ces threads seront tour à tour actifs, en attente, suspendus ou
détruits, suivant la priorité qui leur est associée ou bien exécutés séquentiellement.
 Système préemptif : Un système est dit préemptif lorsqu'il possède un
ordonnanceur (aussi appelé planificateur) qui répartit, selon des critères de priorité,
le temps machine entre les différents processus qui en font la demande.
 Système à temps partagé : Le système est dit à temps partagé lorsqu'un temps est
alloué à chaque processus par l'ordonnanceur. C'est notamment le cas des systèmes
multi-utilisateurs qui permettent à plusieurs utilisateurs d'utiliser simultanément sur
une même machine des applications différentes ou bien similaires : le système est
alors dit «système transactionnel». Pour ce faire, le système alloue à chaque
utilisateur une tranche de temps.
III.4.2 Systèmes multi-processeurs
Le système multi-processeurs est un système consistant à faire fonctionner plusieurs
processeurs en parallèle afin d'obtenir une puissance de calcul plus importante que celle
obtenue avec un processeur haut de gamme et d'augmenter la disponibilité du système (en cas
de panne d'un processeur).
On appelle SMP (Symmetric Multiprocessing ou Symmetric Multiprocessor) une architecture
dans laquelle tous les processeurs accèdent à un espace mémoire partagé.
Un système multiprocesseur doit donc être capable de gérer le partage de la mémoire
entre plusieurs processeurs et également de distribuer la charge de travail.

4

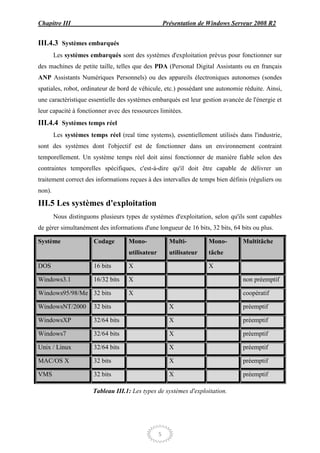

III.4.3 Systèmes embarqués
Les systèmes embarqués sont des systèmes d'exploitation prévus pour fonctionner sur
des machines de petite taille, telles que des PDA (Personal Digital Assistants ou en français
ANP Assistants Numériques Personnels) ou des appareils électroniques autonomes (sondes
spatiales, robot, ordinateur de bord de véhicule, etc.) possédant une autonomie réduite. Ainsi,
une caractéristique essentielle des systèmes embarqués est leur gestion avancée de l'énergie et
leur capacité à fonctionner avec des ressources limitées.
III.4.4 Systèmes temps réel
Les systèmes temps réel (real time systems), essentiellement utilisés dans l'industrie,
sont des systèmes dont l'objectif est de fonctionner dans un environnement contraint
temporellement. Un système temps réel doit ainsi fonctionner de manière fiable selon des
contraintes temporelles spécifiques, c'est-à-dire qu'il doit être capable de délivrer un
traitement correct des informations reçues à des intervalles de temps bien définis (réguliers ou
non).

III.5 Les systèmes d'exploitation
Nous distinguons plusieurs types de systèmes d'exploitation, selon qu'ils sont capables
de gérer simultanément des informations d'une longueur de 16 bits, 32 bits, 64 bits ou plus.

Système Codage Mono- Multi- Mono- Multitâche
utilisateur utilisateur tâche

DOS 16 bits X X

Windows3.1 16/32 bits X non préemptif

Windows95/98/Me 32 bits X coopératif

WindowsNT/2000 32 bits X préemptif

WindowsXP 32/64 bits X préemptif

Windows7 32/64 bits X préemptif

Unix / Linux 32/64 bits X préemptif

MAC/OS X 32 bits X préemptif

VMS 32 bits X préemptif

Tableau III.1: Les types de systèmes d'exploitation.

5

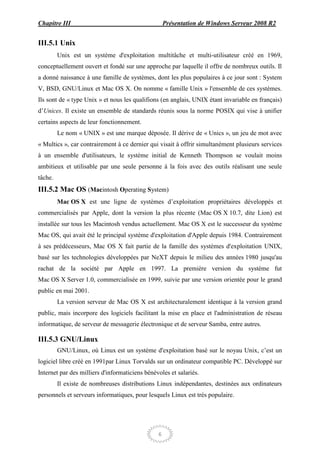

III.5.1 Unix
Unix est un système d'exploitation multitâche et multi-utilisateur créé en 1969,
conceptuellement ouvert et fondé sur une approche par laquelle il offre de nombreux outils. Il
a donné naissance à une famille de systèmes, dont les plus populaires à ce jour sont : System
V, BSD, GNU/Linux et Mac OS X. On nomme « famille Unix » l'ensemble de ces systèmes.
Ils sont de « type Unix » et nous les qualifions (en anglais, UNIX étant invariable en français)
d’Unices. Il existe un ensemble de standards réunis sous la norme POSIX qui vise à unifier
certains aspects de leur fonctionnement.
Le nom « UNIX » est une marque déposée. Il dérive de « Unics », un jeu de mot avec
« Multics », car contrairement à ce dernier qui visait à offrir simultanément plusieurs services
à un ensemble d'utilisateurs, le système initial de Kenneth Thompson se voulait moins
ambitieux et utilisable par une seule personne à la fois avec des outils réalisant une seule
tâche.
III.5.2 Mac OS (Macintosh Operating System)
Mac OS X est une ligne de systèmes d’exploitation propriétaires développés et
commercialisés par Apple, dont la version la plus récente (Mac OS X 10.7, dite Lion) est
installée sur tous les Macintosh vendus actuellement. Mac OS X est le successeur du système
Mac OS, qui avait été le principal système d'exploitation d'Apple depuis 1984. Contrairement
à ses prédécesseurs, Mac OS X fait partie de la famille des systèmes d'exploitation UNIX,
basé sur les technologies développées par NeXT depuis le milieu des années 1980 jusqu'au
rachat de la société par Apple en 1997. La première version du système fut
Mac OS X Server 1.0, commercialisée en 1999, suivie par une version orientée pour le grand
public en mai 2001.
La version serveur de Mac OS X est architecturalement identique à la version grand
public, mais incorpore des logiciels facilitant la mise en place et l'administration de réseau
informatique, de serveur de messagerie électronique et de serveur Samba, entre autres.

III.5.3 GNU/Linux
GNU/Linux, où Linux est un système d'exploitation basé sur le noyau Unix, c’est un
logiciel libre créé en 1991par Linux Torvalds sur un ordinateur compatible PC. Développé sur
Internet par des milliers d'informaticiens bénévoles et salariés.
Il existe de nombreuses distributions Linux indépendantes, destinées aux ordinateurs
personnels et serveurs informatiques, pour lesquels Linux est très populaire.

6

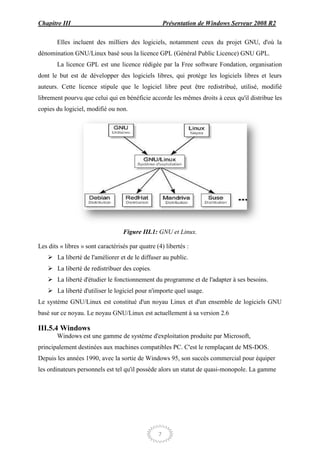

Elles incluent des milliers des logiciels, notamment ceux du projet GNU, d'où la
dénomination GNU/Linux basé sous la licence GPL (Général Public Licence) GNU GPL.
La licence GPL est une licence rédigée par la Free software Fondation, organisation
dont le but est de développer des logiciels libres, qui protège les logiciels libres et leurs
auteurs. Cette licence stipule que le logiciel libre peut être redistribué, utilisé, modifié
librement pourvu que celui qui en bénéficie accorde les mêmes droits à ceux qu'il distribue les
copies du logiciel, modifié ou non.

Figure III.1: GNU et Linux.

Les dits « libres » sont caractérisés par quatre (4) libertés :
 La liberté de l'améliorer et de le diffuser au public.
 La liberté de redistribuer des copies.
 La liberté d'étudier le fonctionnement du programme et de l'adapter à ses besoins.
 La liberté d'utiliser le logiciel pour n'importe quel usage.
Le système GNU/Linux est constitué d'un noyau Linux et d'un ensemble de logiciels GNU
basé sur ce noyau. Le noyau GNU/Linux est actuellement à sa version 2.6

III.5.4 Windows
Windows est une gamme de système d'exploitation produite par Microsoft,
principalement destinées aux machines compatibles PC. C'est le remplaçant de MS-DOS.
Depuis les années 1990, avec la sortie de Windows 95, son succès commercial pour équiper
les ordinateurs personnels est tel qu'il possède alors un statut de quasi-monopole. La gamme

7

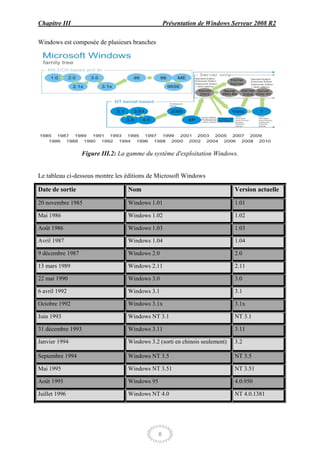

Windows est composée de plusieurs branches

Figure III.2: La gamme du système d'exploitation Windows.

Le tableau ci-dessous montre les éditions de Microsoft Windows

Date de sortie Nom Version actuelle

20 novembre 1985 Windows 1.01 1.01

Mai 1986 Windows 1.02 1.02

Août 1986 Windows 1.03 1.03

Avril 1987 Windows 1.04 1.04

9 décembre 1987 Windows 2.0 2.0

13 mars 1989 Windows 2.11 2.11

22 mai 1990 Windows 3.0 3.0

6 avril 1992 Windows 3.1 3.1

Octobre 1992 Windows 3.1x 3.1x

Juin 1993 Windows NT 3.1 NT 3.1

31 décembre 1993 Windows 3.11 3.11

Janvier 1994 Windows 3.2 (sorti en chinois seulement) 3.2

Septembre 1994 Windows NT 3.5 NT 3.5

Mai 1995 Windows NT 3.51 NT 3.51

Août 1995 Windows 95 4.0.950

Juillet 1996 Windows NT 4.0 NT 4.0.1381

8

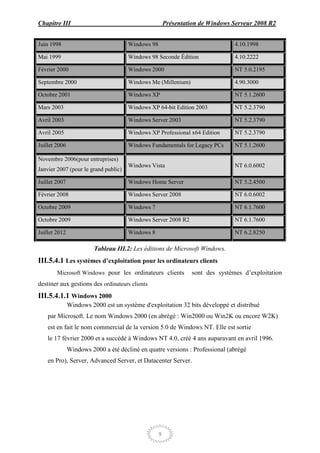

Juin 1998 Windows 98 4.10.1998

Mai 1999 Windows 98 Seconde Édition 4.10.2222

Février 2000 Windows 2000 NT 5.0.2195

Septembre 2000 Windows Me (Millenium) 4.90.3000

Octobre 2001 Windows XP NT 5.1.2600

Mars 2003 Windows XP 64-bit Edition 2003 NT 5.2.3790

Avril 2003 Windows Server 2003 NT 5.2.3790

Avril 2005 Windows XP Professional x64 Edition NT 5.2.3790

Juillet 2006 Windows Fundamentals for Legacy PCs NT 5.1.2600

Novembre 2006(pour entreprises)
Windows Vista NT 6.0.6002
Janvier 2007 (pour le grand public)

Juillet 2007 Windows Home Server NT 5.2.4500

Février 2008 Windows Server 2008 NT 6.0.6002

Octobre 2009 Windows 7 NT 6.1.7600

Octobre 2009 Windows Server 2008 R2 NT 6.1.7600

Juillet 2012 Windows 8 NT 6.2.8250

Tableau III.2: Les éditions de Microsoft Windows.
III.5.4.1 Les systèmes d’exploitation pour les ordinateurs clients
Microsoft Windows pour les ordinateurs clients sont des systèmes d’exploitation
destiner aux gestions des ordinateurs clients
III.5.4.1.1 Windows 2000
Windows 2000 est un système d'exploitation 32 bits développé et distribué
par Microsoft. Le nom Windows 2000 (en abrégé : Win2000 ou Win2K ou encore W2K)
est en fait le nom commercial de la version 5.0 de Windows NT. Elle est sortie
le 17 février 2000 et a succédé à Windows NT 4.0, créé 4 ans auparavant en avril 1996.
Windows 2000 a été décliné en quatre versions : Professional (abrégé
en Pro), Server, Advanced Server, et Datacenter Server.

9


III.5.4.1.2 Windows XP
Windows XP est une ligne de systèmes d'exploitation multitâche propriétaire
développé par Microsoft pour tout usage de l'ordinateur. Comprenant les ordinateurs fixes,
portables et Media Center. Les lettres "XP" proviennent d'eXPérience. Il a pour nom de code
"Whistler" et a été renommé enfin en Windows XP.
Windows XP est officiellement le successeur de Windows Millenium et de Windows
2000 et est le premier système d'exploitation familial développé par Microsoft basé sur le
noyau de NT et l'architecture de Windows NT. Il correspond d'ailleurs à la version 5.1 de
Windows NT. Windows XP est sorti le 25 octobre 2001 et en janvier 2006, selon une
estimation d'un institut de statistique américain, il a été vendu à près de 400 millions de
copies. Il est désormais remplacé par Windows Vista depuis le 30 janvier 2007
.III.5.4.1.3 Windows Vista
Windows Vista est un système d'exploitation propriétaire de la famille Microsoft
Windows, et plus précisément de la branche Windows NT (NT 6.0), développé et
commercialisé par la société Microsoft. Il a été mis sur le marché en février 2007, soit plus de
cinq ans après son prédécesseur, Windows XP. Son successeur est Windows 7, sorti en
octobre 2009.
Précédemment connu en tant que Blackcomb et Vienna, windows7 est le système
d’exploitation de la société Microsoft, sorti le 22 octobre 2009 et successeur de Windows
Vista.
Cette nouvelle version de Windows reprend l’acquis de Windows Vista tout en
apportant de nombreuses modifications, notamment par divers changements au niveau de
l’interface et de l’ergonomie générale, un effort particulier pour la gestion transparente des
machines mobiles et le souci d’améliorer les performances globales du système (fluidité,
rapidité d’exécution même sur des systèmes moins performants, tels les netbooks) par rapport
à son prédécesseur.
En identifiant cette nouvelle mouture par son numéro de version (il s’agit de la
septième version de Windows), Microsoft renoue avec une logique abandonnée depuis
Windows 3.2 et Windows NT 4.0. La tradition voulait jusqu’ici que les versions de Windows
soient identifiées par référence à l’année de sortie (Windows 95…) ou par une appellation ad
hoc (Windows XP ou Windows Vista). Néanmoins, Windows 7 se base sur le noyau NT 6.1.

10

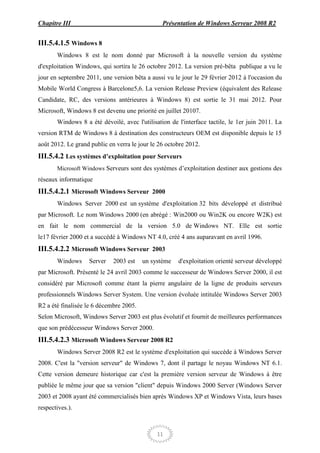

Windows 8 est le nom donné par Microsoft à la nouvelle version du système
d'exploitation Windows, qui sortira le 26 octobre 2012. La version pré-bêta publique a vu le
jour en septembre 2011, une version bêta a aussi vu le jour le 29 février 2012 à l'occasion du
Mobile World Congress à Barcelone5,6. La version Release Preview (équivalent des Release
Candidate, RC, des versions antérieures à Windows 8) est sortie le 31 mai 2012. Pour
Microsoft, Windows 8 est devenu une priorité en juillet 20107.
Windows 8 a été dévoilé, avec l'utilisation de l'interface tactile, le 1er juin 2011. La
version RTM de Windows 8 à destination des constructeurs OEM est disponible depuis le 15
août 2012. Le grand public en verra le jour le 26 octobre 2012.
III.5.4.2 Les systèmes d’exploitation pour Serveurs
Microsoft Windows Serveurs sont des systèmes d’exploitation destiner aux gestions des
réseaux informatique
III.5.4.2.1 Microsoft Windows Serveur 2000
Windows Server 2000 est un système d'exploitation 32 bits développé et distribué
par Microsoft. Le nom Windows 2000 (en abrégé : Win2000 ou Win2K ou encore W2K) est
en fait le nom commercial de la version 5.0 de Windows NT. Elle est sortie
le17 février 2000 et a succédé à Windows NT 4.0, créé 4 ans auparavant en avril 1996.
III.5.4.2.2 Microsoft Windows Serveur 2003
Windows Server 2003 est un système d'exploitation orienté serveur développé
par Microsoft. Présenté le 24 avril 2003 comme le successeur de Windows Server 2000, il est
considéré par Microsoft comme étant la pierre angulaire de la ligne de produits serveurs
professionnels Windows Server System. Une version évoluée intitulée Windows Server 2003
R2 a été finalisée le 6 décembre 2005.
Selon Microsoft, Windows Server 2003 est plus évolutif et fournit de meilleures performances
que son prédécesseur Windows Server 2000.
III.5.4.2.3 Microsoft Windows Serveur 2008 R2
Windows Server 2008 R2 est le système d'exploitation qui succède à Windows Server
2008. C'est la "version serveur" de Windows 7, dont il partage le noyau Windows NT 6.1.
Cette version demeure historique car c'est la première version serveur de Windows à être
publiée le même jour que sa version "client" depuis Windows 2000 Server (Windows Server
2003 et 2008 ayant été commercialisés bien après Windows XP et Windows Vista, leurs bases
respectives.).

11

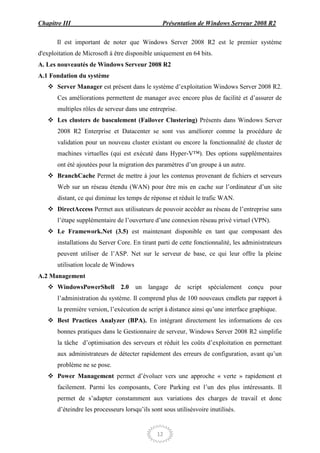

Il est important de noter que Windows Server 2008 R2 est le premier système
d'exploitation de Microsoft à être disponible uniquement en 64 bits.
A. Les nouveautés de Windows Serveur 2008 R2
A.1 Fondation du système
 Server Manager est présent dans le système d’exploitation Windows Server 2008 R2.
Ces améliorations permettent de manager avec encore plus de facilité et d’assurer de
multiples rôles de serveur dans une entreprise.
 Les clusters de basculement (Failover Clustering) Présents dans Windows Server
2008 R2 Enterprise et Datacenter se sont vus améliorer comme la procédure de
validation pour un nouveau cluster existant ou encore la fonctionnalité de cluster de
machines virtuelles (qui est exécuté dans Hyper-V™). Des options supplémentaires
ont été ajoutées pour la migration des paramètres d’un groupe à un autre.
 BranchCache Permet de mettre à jour les contenus provenant de fichiers et serveurs
Web sur un réseau étendu (WAN) pour être mis en cache sur l’ordinateur d’un site
distant, ce qui diminue les temps de réponse et réduit le trafic WAN.
 DirectAccess Permet aux utilisateurs de pouvoir accéder au réseau de l’entreprise sans
l’étape supplémentaire de l’ouverture d’une connexion réseau privé virtuel (VPN).
 Le Framework.Net (3.5) est maintenant disponible en tant que composant des
installations du Server Core. En tirant parti de cette fonctionnalité, les administrateurs
peuvent utiliser de l’ASP. Net sur le serveur de base, ce qui leur offre la pleine
utilisation locale de Windows
A.2 Management
 WindowsPowerShell 2.0 un langage de script spécialement conçu pour
l’administration du système. Il comprend plus de 100 nouveaux cmdlets par rapport à
la première version, l’exécution de script à distance ainsi qu’une interface graphique.
 Best Practices Analyzer (BPA). En intégrant directement les informations de ces
bonnes pratiques dans le Gestionnaire de serveur, Windows Server 2008 R2 simplifie
la tâche d’optimisation des serveurs et réduit les coûts d’exploitation en permettant
aux administrateurs de détecter rapidement des erreurs de configuration, avant qu’un
problème ne se pose.
 Power Management permet d’évoluer vers une approche « verte » rapidement et
facilement. Parmi les composants, Core Parking est l’un des plus intéressants. Il
permet de s’adapter constamment aux variations des charges de travail et donc
d’éteindre les processeurs lorsqu’ils sont sous utilisésvoire inutilisés.

12

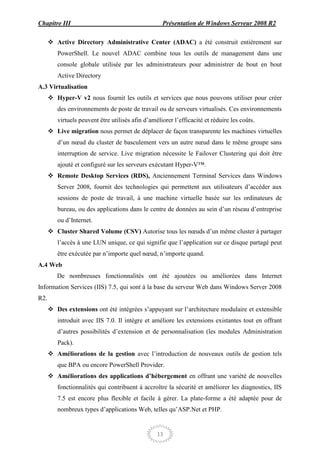

 Active Directory Administrative Center (ADAC) a été construit entièrement sur
PowerShell. Le nouvel ADAC combine tous les outils de management dans une
console globale utilisée par les administrateurs pour administrer de bout en bout
Active Directory
A.3 Virtualisation
 Hyper-V v2 nous fournit les outils et services que nous pouvons utiliser pour créer
des environnements de poste de travail ou de serveurs virtualisés. Ces environnements
virtuels peuvent être utilisés afin d’améliorer l’efficacité et réduire les coûts.
 Live migration nous permet de déplacer de façon transparente les machines virtuelles
d’un nœud du cluster de basculement vers un autre nœud dans le même groupe sans
interruption de service. Live migration nécessite le Failover Clustering qui doit être
ajouté et configuré sur les serveurs exécutant Hyper-V™.
 Remote Desktop Services (RDS), Anciennement Terminal Services dans Windows
Server 2008, fournit des technologies qui permettent aux utilisateurs d’accéder aux
sessions de poste de travail, à une machine virtuelle basée sur les ordinateurs de
bureau, ou des applications dans le centre de données au sein d’un réseau d’entreprise
ou d’Internet.
 Cluster Shared Volume (CSV) Autorise tous les nœuds d’un même cluster à partager
l’accès à une LUN unique, ce qui signifie que l’application sur ce disque partagé peut
être exécutée par n’importe quel nœud, n’importe quand.
A.4 Web
De nombreuses fonctionnalités ont été ajoutées ou améliorées dans Internet
Information Services (IIS) 7.5, qui sont à la base du serveur Web dans Windows Server 2008
R2.
 Des extensions ont été intégrées s’appuyant sur l’architecture modulaire et extensible
introduit avec IIS 7.0. Il intègre et améliore les extensions existantes tout en offrant
d’autres possibilités d’extension et de personnalisation (les modules Administration
Pack).
 Améliorations de la gestion avec l’introduction de nouveaux outils de gestion tels
que BPA ou encore PowerShell Provider.
 Améliorations des applications d’hébergement en offrant une variété de nouvelles
fonctionnalités qui contribuent à accroître la sécurité et améliorer les diagnostics, IIS
7.5 est encore plus flexible et facile à gérer. La plate-forme a été adaptée pour de
nombreux types d’applications Web, telles qu’ASP.Net et PHP.

13


 Amélioration de .Net sur le serveur de base. L’option d’installation Server Core de
Windows Server 2008 R2 fournit un soutien pour le Framework .Net 2.0, 3.0, 3.5.1, et
4.0. Cela signifie que nous pouvons héberger des applications ASP.Net, effectuer la
gestion à distance des tâches de gestionnaire, et gérer à l’échelon local les cmdlets
inclus avec Windows PowerShell.
B. Les améliorations et les fonctionnalités de Windows Serveur 2008 R2
B.1 Amélioration de la plateforme d’application Web
Windows Server 2008 R2 inclut plusieurs améliorations qui rendent cette version de la
plate-forme d’application Web de Windows Server plus robuste encore. Il offre un rôle de
serveur Web mis à jour, services Internet (IIS) 7,5 et une plus grande prise en charge .Net sur
Server Core. Des objectifs de onception pour IIS 7,5 concentrés sur les améliorations qui
permettent aux administrateurs Web de plus facilement déployer et gérer les applications
Web, accroître la fiabilité et l’évolutivité. En outre, IIS 7.5 a rationalisé les capacités de
gestion et offre plus de moyens de personnaliser votre site Web.

B.2 Evolutivité et fiabilité
Windows Server 2008 R2 est capable de gérer des charges de travail sans précédent,
de monter en charge dynamiquement tout en fournissant plus de disponibilité et de fiabilité.
Beaucoup de nouvelles et futures fonctionnalités seront disponibles, y compris l’exploitation
des architectures sophistiquées de CPU ainsi que l’amélioration des performances et la
montée en charge des applications et services. Windows Server 2008 R2 est le premier
système d’exploitation de Windows à être disponible uniquement pour les processeurs 64 bits.
Il peut maintenant gérer jusqu’à 256 cœurs de processeur logique, y compris des
améliorations avec Hyper-V™ allant jusqu’à 64 cœurs, ce qui nous garantit plus de puissance
pour vos serveurs, mais également une meilleure fiabilité avec moins de verrous et plus de
parallélisme.

B.3 Permet la virtualisation de serveur et de poste de travail
La virtualisation est une partie importante des centres de données d’aujourd’hui.
L’efficacité d’exploitation offerte par la virtualisation permet aux organisations de réduire
considérablement l’effort opérationnel et la consommation d’énergie. Windows Server 2008
R2 fournit les types de virtualisation suivants : virtualisation client et serveur fournie par la
virtualisation Hyper-V™ et de présentation avec les services de bureau à distance. Hyper-V™
virtualise les ressources système d’un ordinateur physique et permet de fournir un
environnement virtualisé pour les applications et systèmes d’exploitation. Le Services de

14

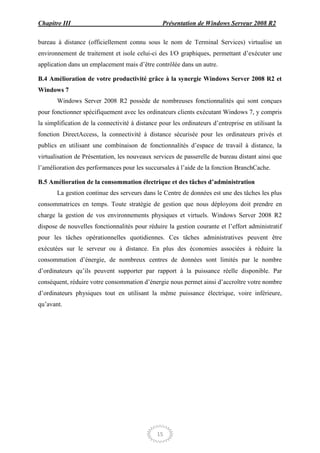

bureau à distance (officiellement connu sous le nom de Terminal Services) virtualise un
environnement de traitement et isole celui-ci des I/O graphiques, permettant d’exécuter une
application dans un emplacement mais d’être contrôlée dans un autre.

B.4 Amélioration de votre productivité grâce à la synergie Windows Server 2008 R2 et
Windows 7
Windows Server 2008 R2 possède de nombreuses fonctionnalités qui sont conçues
pour fonctionner spécifiquement avec les ordinateurs clients exécutant Windows 7, y compris
la simplification de la connectivité à distance pour les ordinateurs d’entreprise en utilisant la
fonction DirectAccess, la connectivité à distance sécurisée pour les ordinateurs privés et
publics en utilisant une combinaison de fonctionnalités d’espace de travail à distance, la
virtualisation de Présentation, les nouveaux services de passerelle de bureau distant ainsi que
l’amélioration des performances pour les succursales à l’aide de la fonction BranchCache.

B.5 Amélioration de la consommation électrique et des tâches d’administration
La gestion continue des serveurs dans le Centre de données est une des tâches les plus
consommatrices en temps. Toute stratégie de gestion que nous déployons doit prendre en
charge la gestion de vos environnements physiques et virtuels. Windows Server 2008 R2
dispose de nouvelles fonctionnalités pour réduire la gestion courante et l’effort administratif
pour les tâches opérationnelles quotidiennes. Ces tâches administratives peuvent être
exécutées sur le serveur ou à distance. En plus des économies associées à réduire la
consommation d’énergie, de nombreux centres de données sont limités par le nombre
d’ordinateurs qu’ils peuvent supporter par rapport à la puissance réelle disponible. Par
conséquent, réduire votre consommation d’énergie nous permet ainsi d’accroître votre nombre
d’ordinateurs physiques tout en utilisant la même puissance électrique, voire inférieure,
qu’avant.

15


Figure III.3: Tableau comparatif Windows Server2008 / Windows2008 R2.

C.Configuration request pour Windows serveur 2008 R2

Processeur • Minimum: 1 GHz (x86 processor) ou 1.4 GHz (x64 processor)
• Recommender: 2 GHz ou plus

RAM • Minimum: 512 MB RAM
• Recommender: 2 GB RAM or greater
• Maximum (32-bit systems): 4 GB (Standard) or 64 GB (Enterprise and
Datacenter)
• Maximum (64-bit systems): 32 GB (Standard), 1 TB (Enterprise et
Datacenter), 2 TB (Itanium-Based Systems)
Espace • Minimum: 10 GB
disque • Recommender: 40 GB or greater

Tableau III.3: Configuration requise pour Windows serveur 2008 R2.

16

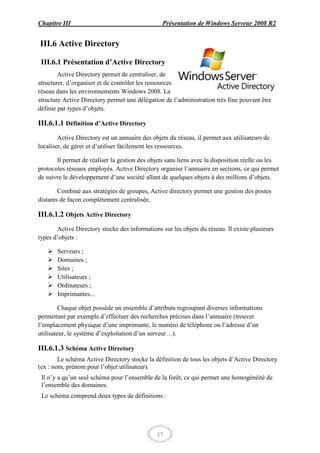

III.6 Active Directory

III.6.1 Présentation d’Active Directory
Active Directory permet de centraliser, de
structurer, d’organiser et de contrôler les ressources
réseau dans les environnements Windows 2008. La
structure Active Directory permet une délégation de l’administration très fine pouvant être
définie par types d’objets.

III.6.1.1 Définition d’Active Directory
Active Directory est un annuaire des objets du réseau, il permet aux utilisateurs de
localiser, de gérer et d’utiliser facilement les ressources.

Il permet de réaliser la gestion des objets sans liens avec la disposition réelle ou les
protocoles réseaux employés. Active Directory organise l’annuaire en sections, ce qui permet
de suivre le développement d’une société allant de quelques objets à des millions d’objets.

Combiné aux stratégies de groupes, Active directory permet une gestion des postes
distants de façon complètement centralisée.

III.6.1.2 Objets Active Directory
Active Directory stocke des informations sur les objets du réseau. Il existe plusieurs
types d’objets :

 Serveurs ;
 Domaines ;
 Sites ;
 Utilisateurs ;
 Ordinateurs ;
 Imprimantes...

Chaque objet possède un ensemble d’attributs regroupant diverses informations
permettant par exemple d’effectuer des recherches précises dans l’annuaire (trouver
l’emplacement physique d’une imprimante, le numéro de téléphone ou l’adresse d’un
utilisateur, le système d’exploitation d’un serveur…).

III.6.1.3 Schéma Active Directory
Le schéma Active Directory stocke la définition de tous les objets d’Active Directory
(ex : nom, prénom pour l’objet utilisateur).
Il n’y a qu’un seul schéma pour l’ensemble de la forêt, ce qui permet une homogénéité de
l’ensemble des domaines.
Le schéma comprend deux types de définitions :

17

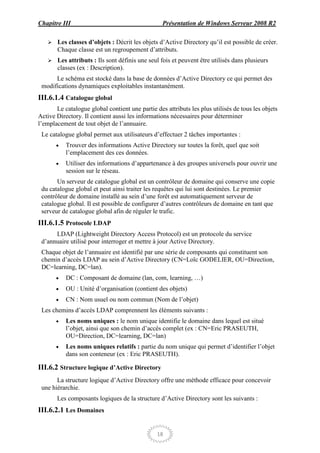

 Les classes d’objets : Décrit les objets d’Active Directory qu’il est possible de créer.
Chaque classe est un regroupement d’attributs.
 Les attributs : Ils sont définis une seul fois et peuvent être utilisés dans plusieurs
classes (ex : Description).
Le schéma est stocké dans la base de données d’Active Directory ce qui permet des
modifications dynamiques exploitables instantanément.
III.6.1.4 Catalogue global
Le catalogue global contient une partie des attributs les plus utilisés de tous les objets
Active Directory. Il contient aussi les informations nécessaires pour déterminer
l’emplacement de tout objet de l’annuaire.
Le catalogue global permet aux utilisateurs d’effectuer 2 tâches importantes :
Trouver des informations Active Directory sur toutes la forêt, quel que soit
l’emplacement des ces données.
Utiliser des informations d’appartenance à des groupes universels pour ouvrir une
session sur le réseau.
Un serveur de catalogue global est un contrôleur de domaine qui conserve une copie
du catalogue global et peut ainsi traiter les requêtes qui lui sont destinées. Le premier
contrôleur de domaine installé au sein d’une forêt est automatiquement serveur de
catalogue global. Il est possible de configurer d’autres contrôleurs de domaine en tant que
serveur de catalogue global afin de réguler le trafic.
III.6.1.5 Protocole LDAP
LDAP (Lightweight Directory Access Protocol) est un protocole du service
d’annuaire utilisé pour interroger et mettre à jour Active Directory.
Chaque objet de l’annuaire est identifié par une série de composants qui constituent son
chemin d’accès LDAP au sein d’Active Directory (CN=Loïc GODELIER, OU=Direction,
DC=learning, DC=lan).
DC : Composant de domaine (lan, com, learning, …)
OU : Unité d’organisation (contient des objets)
CN : Nom usuel ou nom commun (Nom de l’objet)
Les chemins d’accès LDAP comprennent les éléments suivants :
Les noms uniques : le nom unique identifie le domaine dans lequel est situé
l’objet, ainsi que son chemin d’accès complet (ex : CN=Eric PRASEUTH,
OU=Direction, DC=learning, DC=lan)
Les noms uniques relatifs : partie du nom unique qui permet d’identifier l’objet
dans son conteneur (ex : Eric PRASEUTH).

III.6.2 Structure logique d’Active Directory
La structure logique d’Active Directory offre une méthode efficace pour concevoir
une hiérarchie.
Les composants logiques de la structure d’Active Directory sont les suivants :
III.6.2.1 Les Domaines

18

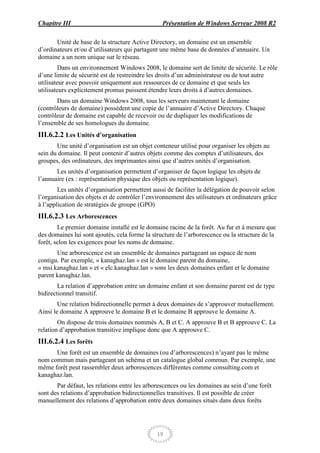

Unité de base de la structure Active Directory, un domaine est un ensemble
d’ordinateurs et/ou d’utilisateurs qui partagent une même base de données d’annuaire. Un
domaine a un nom unique sur le réseau.
Dans un environnement Windows 2008, le domaine sert de limite de sécurité. Le rôle
d’une limite de sécurité est de restreindre les droits d’un administrateur ou de tout autre
utilisateur avec pouvoir uniquement aux ressources de ce domaine et que seuls les
utilisateurs explicitement promus puissent étendre leurs droits à d’autres domaines.
Dans un domaine Windows 2008, tous les serveurs maintenant le domaine
(contrôleurs de domaine) possèdent une copie de l’annuaire d’Active Directory. Chaque
contrôleur de domaine est capable de recevoir ou de dupliquer les modifications de
l’ensemble de ses homologues du domaine.
III.6.2.2 Les Unités d’organisation
Une unité d’organisation est un objet conteneur utilisé pour organiser les objets au
sein du domaine. Il peut contenir d’autres objets comme des comptes d’utilisateurs, des
groupes, des ordinateurs, des imprimantes ainsi que d’autres unités d’organisation.
Les unités d’organisation permettent d’organiser de façon logique les objets de
l’annuaire (ex : représentation physique des objets ou représentation logique).
Les unités d’organisation permettent aussi de faciliter la délégation de pouvoir selon
l’organisation des objets et de contrôler l’environnement des utilisateurs et ordinateurs grâce
à l’application de stratégies de groupe (GPO)
III.6.2.3 Les Arborescences
Le premier domaine installé est le domaine racine de la forêt. Au fur et à mesure que
des domaines lui sont ajoutés, cela forme la structure de l’arborescence ou la structure de la
forêt, selon les exigences pour les noms de domaine.
Une arborescence est un ensemble de domaines partageant un espace de nom
contigu. Par exemple, « kanaghaz.lan » est le domaine parent du domaine,
« msi.kanaghaz.lan » et « elc.kanaghaz.lan » sons les deux domaines enfant et le domaine
parent kanaghaz.lan.
La relation d’approbation entre un domaine enfant et son domaine parent est de type
bidirectionnel transitif.
Une relation bidirectionnelle permet à deux domaines de s’approuver mutuellement.
Ainsi le domaine A approuve le domaine B et le domaine B approuve le domaine A.
On dispose de trois domaines nommés A, B et C. A approuve B et B approuve C. La
relation d’approbation transitive implique donc que A approuve C.
III.6.2.4 Les forêts
Une forêt est un ensemble de domaines (ou d’arborescences) n’ayant pas le même
nom commun mais partageant un schéma et un catalogue global commun. Par exemple, une
même forêt peut rassembler deux arborescences différentes comme consulting.com et
kanaghaz.lan.
Par défaut, les relations entre les arborescences ou les domaines au sein d’une forêt
sont des relations d’approbation bidirectionnelles transitives. Il est possible de créer
manuellement des relations d’approbation entre deux domaines situés dans deux forêts

19

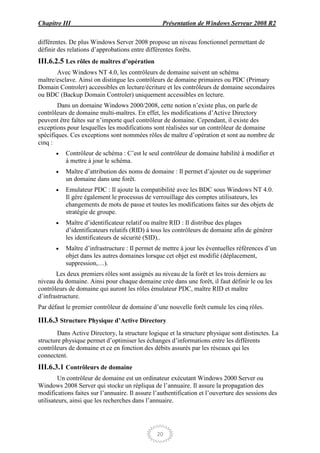

différentes. De plus Windows Server 2008 propose un niveau fonctionnel permettant de
définir des relations d’approbations entre différentes forêts.
III.6.2.5 Les rôles de maîtres d’opération
Avec Windows NT 4.0, les contrôleurs de domaine suivent un schéma
maître/esclave. Ainsi on distingue les contrôleurs de domaine primaires ou PDC (Primary
Domain Controler) accessibles en lecture/écriture et les contrôleurs de domaine secondaires
ou BDC (Backup Domain Controler) uniquement accessibles en lecture.
Dans un domaine Windows 2000/2008, cette notion n’existe plus, on parle de
contrôleurs de domaine multi-maîtres. En effet, les modifications d’Active Directory
peuvent être faîtes sur n’importe quel contrôleur de domaine. Cependant, il existe des
exceptions pour lesquelles les modifications sont réalisées sur un contrôleur de domaine
spécifiques. Ces exceptions sont nommées rôles de maître d’opération et sont au nombre de
cinq :
Contrôleur de schéma : C’est le seul contrôleur de domaine habilité à modifier et
à mettre à jour le schéma.
Maître d’attribution des noms de domaine : Il permet d’ajouter ou de supprimer
un domaine dans une forêt.
Emulateur PDC : Il ajoute la compatibilité avec les BDC sous Windows NT 4.0.
Il gère également le processus de verrouillage des comptes utilisateurs, les
changements de mots de passe et toutes les modifications faites sur des objets de
stratégie de groupe.
Maître d’identificateur relatif ou maître RID : Il distribue des plages
d’identificateurs relatifs (RID) à tous les contrôleurs de domaine afin de générer
les identificateurs de sécurité (SID)..
Maître d’infrastructure : Il permet de mettre à jour les éventuelles références d’un
objet dans les autres domaines lorsque cet objet est modifié (déplacement,
suppression,…).
Les deux premiers rôles sont assignés au niveau de la forêt et les trois derniers au
niveau du domaine. Ainsi pour chaque domaine crée dans une forêt, il faut définir le ou les
contrôleurs de domaine qui auront les rôles émulateur PDC, maître RID et maître
d’infrastructure.
Par défaut le premier contrôleur de domaine d’une nouvelle forêt cumule les cinq rôles.

III.6.3 Structure Physique d’Active Directory
Dans Active Directory, la structure logique et la structure physique sont distinctes. La
structure physique permet d’optimiser les échanges d’informations entre les différents
contrôleurs de domaine et ce en fonction des débits assurés par les réseaux qui les
connectent.
III.6.3.1 Contrôleurs de domaine
Un contrôleur de domaine est un ordinateur exécutant Windows 2000 Server ou
Windows 2008 Server qui stocke un répliqua de l’annuaire. Il assure la propagation des
modifications faites sur l’annuaire. Il assure l’authentification et l’ouverture des sessions des
utilisateurs, ainsi que les recherches dans l’annuaire.

20


Un domaine peut posséder un ou plusieurs contrôleurs de domaine. Dans le cas d’une
société constituée de plusieurs entités dispersées géographiquement, on aura besoin d’un
contrôleur de domaine dans chacune de ses entités.
III.6.3.2 Sites et liens de sites
Un site est une combinaison d’un ou plusieurs sous réseaux connectés entre eux par
une liaison à haut débit fiable (liaison LAN). Définir des sites permet à Active Directory
d’optimiser la duplication et l’authentification afin d’exploiter au mieux les liaisons les plus
rapides.
En effet, les différents sites d’une entreprise sont souvent reliés entres eux par des
liaisons bas débit et dont la fiabilité est faible (liaisons WAN). La création de liens de sites
permet de prendre en compte la topologie physique du réseau pour les opérations de
réplication. Un lien de site avec des paramètres spécifiques. Ces paramètres peuvent prendre
en compte le coût de la liaison, la planification ainsi que l’intervalle de temps entre deux
réplications.
La réplication Active Directory peut utiliser deux protocoles différents :
RPC (Remote Procedure Call) pour les liaisons intra-site et intersites (ce
protocole est aussi appelé RPC sur IP)
SMTP (Simple Mail Transfer Protocol) pour les liaisons inter site (selon certaines
conditions énoncées ci-dessous)

III.7 Serveur DHCP
Le protocole DHCP (Dynamic Host Configuration Protocol) est un standard IP conçu
pour simplifier la gestion de la configuration d'IP hôte. Il permet d'utiliser des serveurs
DHCP pour la même animation.
Chaque ordinateur d'un réseau TCP/IP doit posséder une adresse IP unique.
Lorsqu’on déplace un ordinateur vers un autre sous-réseau, l'adresse IP doit être modifiée. Le
serveur DHCP permet d’y affecter une adresse de manière automatique à partir de sa base de
données sur le réseau local comme dans la figure ci-dessous :

Figure III.4: Fonctionnement de serveur DHCP.

21

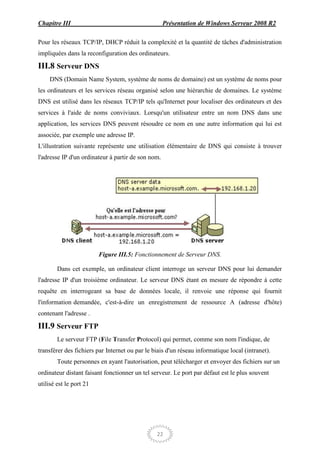

Pour les réseaux TCP/IP, DHCP réduit la complexité et la quantité de tâches d'administration
impliquées dans la reconfiguration des ordinateurs.

III.8 Serveur DNS
DNS (Domain Name System, système de noms de domaine) est un système de noms pour
les ordinateurs et les services réseau organisé selon une hiérarchie de domaines. Le système
DNS est utilisé dans les réseaux TCP/IP tels qu'Internet pour localiser des ordinateurs et des
services à l'aide de noms conviviaux. Lorsqu'un utilisateur entre un nom DNS dans une
application, les services DNS peuvent résoudre ce nom en une autre information qui lui est
associée, par exemple une adresse IP.
L'illustration suivante représente une utilisation élémentaire de DNS qui consiste à trouver
l'adresse IP d'un ordinateur à partir de son nom.

Figure III.5: Fonctionnement de Serveur DNS.

Dans cet exemple, un ordinateur client interroge un serveur DNS pour lui demander
l'adresse IP d'un troisième ordinateur. Le serveur DNS étant en mesure de répondre à cette
requête en interrogeant sa base de données locale, il renvoie une réponse qui fournit
l'information demandée, c'est-à-dire un enregistrement de ressource A (adresse d'hôte)
contenant l'adresse .

III.9 Serveur FTP
Le serveur FTP (File Transfer Protocol) qui permet, comme son nom l'indique, de
transférer des fichiers par Internet ou par le biais d'un réseau informatique local (intranet).
Toute personnes en ayant l'autorisation, peut télécharger et envoyer des fichiers sur un
ordinateur distant faisant fonctionner un tel serveur. Le port par défaut est le plus souvent
utilisé est le port 21

22

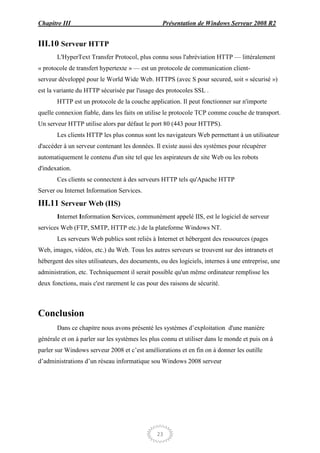

III.10 Serveur HTTP
L'HyperText Transfer Protocol, plus connu sous l'abréviation HTTP — littéralement
« protocole de transfert hypertexte » — est un protocole de communication client-
serveur développé pour le World Wide Web. HTTPS (avec S pour secured, soit « sécurisé »)
est la variante du HTTP sécurisée par l'usage des protocoles SSL .
HTTP est un protocole de la couche application. Il peut fonctionner sur n'importe
quelle connexion fiable, dans les faits on utilise le protocole TCP comme couche de transport.
Un serveur HTTP utilise alors par défaut le port 80 (443 pour HTTPS).
Les clients HTTP les plus connus sont les navigateurs Web permettant à un utilisateur
d'accéder à un serveur contenant les données. Il existe aussi des systèmes pour récupérer
automatiquement le contenu d'un site tel que les aspirateurs de site Web ou les robots
d'indexation.
Ces clients se connectent à des serveurs HTTP tels qu'Apache HTTP
Server ou Internet Information Services.

III.11 Serveur Web (IIS)
Internet Information Services, communément appelé IIS, est le logiciel de serveur
services Web (FTP, SMTP, HTTP etc.) de la plateforme Windows NT.
Les serveurs Web publics sont reliés à Internet et hébergent des ressources (pages
Web, images, vidéos, etc.) du Web. Tous les autres serveurs se trouvent sur des intranets et
hébergent des sites utilisateurs, des documents, ou des logiciels, internes à une entreprise, une
administration, etc. Techniquement il serait possible qu'un même ordinateur remplisse les
deux fonctions, mais c'est rarement le cas pour des raisons de sécurité.

Conclusion
Dans ce chapitre nous avons présenté les systèmes d’exploitation d'une manière
générale et on à parler sur les systèmes les plus connu et utiliser dans le monde et puis on à
parler sur Windows serveur 2008 et c’est améliorations et en fin on à donner les outille
d’administrations d’un réseau informatique sou Windows 2008 serveur

23

Chapitre 03

Contenu connexe

Tendances

Similaire à Chapitre 03

Chapitre 03
