Généralités et contexte des systèmes d’exploitation mobile 2012
SEM-les systèmes d’exploitation Mobile Page 1

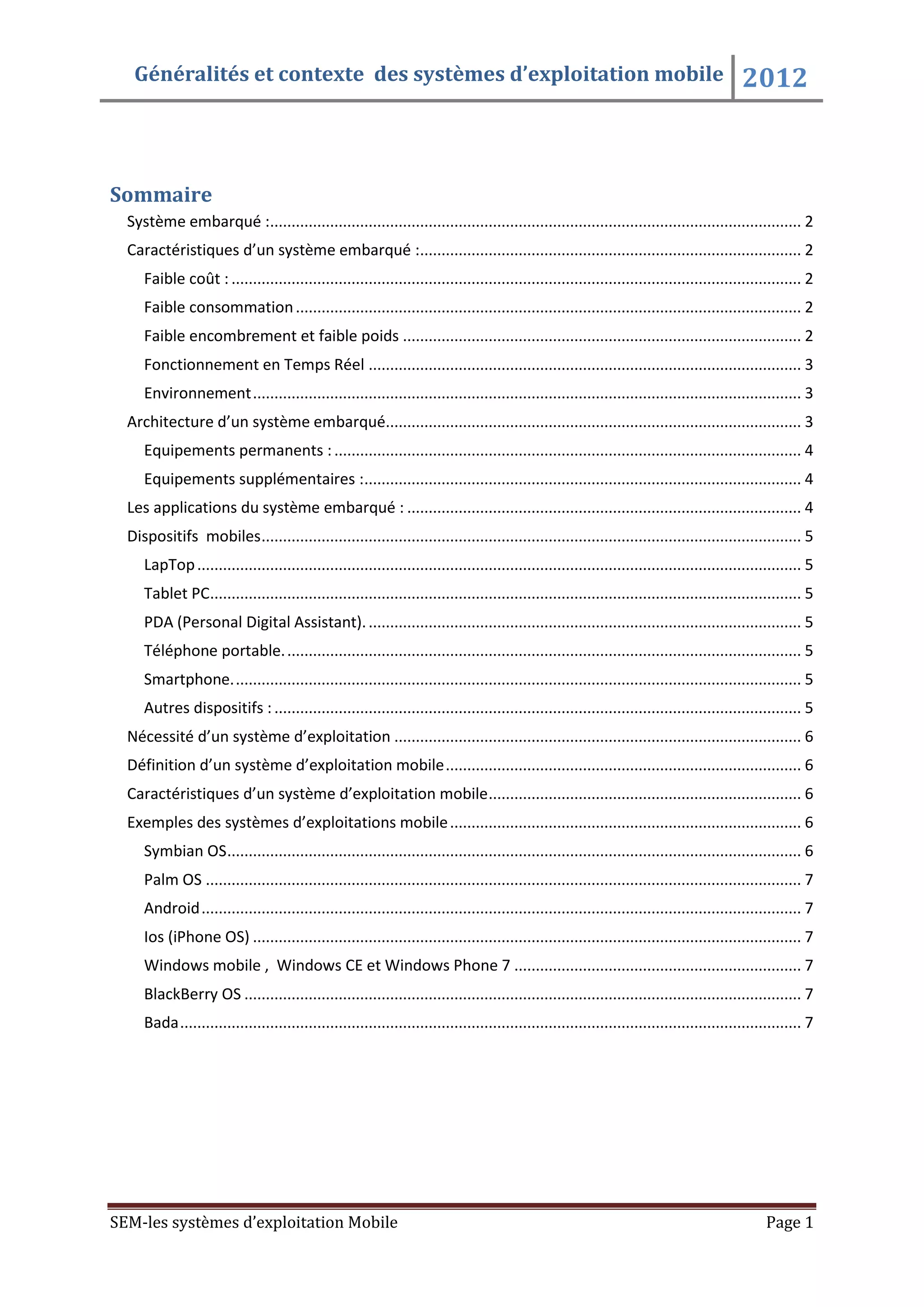

Sommaire
Système embarqué :............................................................................................................................ 2
Caractéristiques d’un système embarqué :......................................................................................... 2
Faible coût : ..................................................................................................................................... 2
Faible consommation...................................................................................................................... 2
Faible encombrement et faible poids ............................................................................................. 2
Fonctionnement en Temps Réel ..................................................................................................... 3
Environnement................................................................................................................................ 3
Architecture d’un système embarqué................................................................................................. 3
Equipements permanents :............................................................................................................. 4
Equipements supplémentaires :...................................................................................................... 4
Les applications du système embarqué : ............................................................................................ 4
Dispositifs mobiles.............................................................................................................................. 5
LapTop............................................................................................................................................. 5
Tablet PC.......................................................................................................................................... 5
PDA (Personal Digital Assistant)...................................................................................................... 5
Téléphone portable......................................................................................................................... 5
Smartphone..................................................................................................................................... 5
Autres dispositifs :........................................................................................................................... 5
Nécessité d’un système d’exploitation ............................................................................................... 6
Définition d’un système d’exploitation mobile................................................................................... 6
Caractéristiques d’un système d’exploitation mobile......................................................................... 6
Exemples des systèmes d’exploitations mobile.................................................................................. 6
Symbian OS...................................................................................................................................... 6

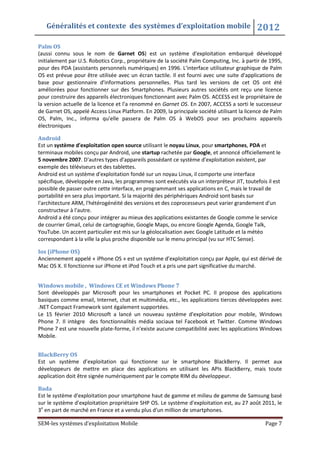

Palm OS ........................................................................................................................................... 7
Android............................................................................................................................................ 7
Ios (iPhone OS) ................................................................................................................................ 7
Windows mobile , Windows CE et Windows Phone 7 ................................................................... 7
BlackBerry OS .................................................................................................................................. 7
Bada................................................................................................................................................. 7
Généralités et contexte des systèmes d’exploitation mobile 2012
SEM-les systèmes d’exploitation Mobile Page 2

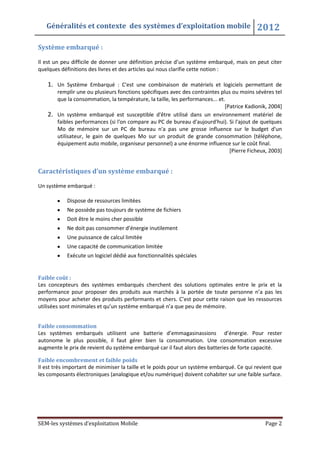

Système embarqué :
Il est un peu difficile de donner une définition précise d’un système embarqué, mais on peut citer
quelques définitions des livres et des articles qui nous clarifie cette notion :
1. Un Système Embarqué : C'est une combinaison de matériels et logiciels permettant de
remplir une ou plusieurs fonctions spécifiques avec des contraintes plus ou moins sévères tel
que la consommation, la température, la taille, les performances... et.
[Patrice Kadionik, 2004]
2. Un système embarqué est susceptible d'être utilisé dans un environnement matériel de
faibles performances (si l'on compare au PC de bureau d'aujourd'hui). Si l'ajout de quelques
Mo de mémoire sur un PC de bureau n'a pas une grosse influence sur le budget d'un
utilisateur, le gain de quelques Mo sur un produit de grande consommation (téléphone,
équipement auto mobile, organiseur personnel) a une énorme influence sur le coût final.
[Pierre Ficheux, 2003]
Caractéristiques d’un système embarqué :
Un système embarqué :
Dispose de ressources limitées
Ne possède pas toujours de système de fichiers
Doit être le moins cher possible
Ne doit pas consommer d’énergie inutilement
Une puissance de calcul limitée
Une capacité de communication limitée
Exécute un logiciel dédié aux fonctionnalités spéciales
Faible coût :
Les concepteurs des systèmes embarqués cherchent des solutions optimales entre le prix et la
performance pour proposer des produits aux marchés à la portée de toute personne n’a pas les
moyens pour acheter des produits performants et chers. C’est pour cette raison que les ressources
utilisées sont minimales et qu’un système embarqué n’a que peu de mémoire.
Faible consommation
Les systèmes embarqués utilisent une batterie d’emmagasinassions d’énergie. Pour rester
autonome le plus possible, il faut gérer bien la consommation. Une consommation excessive
augmente le prix de revient du système embarqué car il faut alors des batteries de forte capacité.
Faible encombrement et faible poids
Il est très important de minimiser la taille et le poids pour un système embarqué. Ce qui revient que
les composants électroniques (analogique et/ou numérique) doivent cohabiter sur une faible surface.
Généralités et contexte des systèmes d’exploitation mobile 2012
SEM-les systèmes d’exploitation Mobile Page 3
Fonctionnement en Temps Réel
Généralement, les applications embarquées doivent répondre rapidement aux évènements internes
ou externes. Dans des applications de système de contrôles, le résultat peut être néfaste dans le
système ne réagit pas à l’immédiat à un évènement du système.
Environnement
Un système embarqué est soumis à des nombreuses contraintes d’environnement dont il doit
s’adapter et fonctionner avec. On peut citer :
La température
L’humidité
Les vibrations
Les chocs
les variations d’alimentation, les interférences RF, la corrosion, l'eau, le feu, les
radiations…etc
Architecture d’un système embarqué
L’architecture d’un système embarqué est constituée de trois couches :
Application
OS
Matériels
C’est la même architecture en couche qu’un ordinateur. Chaque couche a la même fonctionnalité
qu’un système normal. Mais, il ya des différences de sous composants de chaque couche.
Les deux premières couches forment la partie « soft » et seront décrites ultérieurement dans ce
cours.
La troisième couche est la couche « hard », il s’agit d’un ensemble des éléments physiques
cohabitant ensemble sur une faible surface et employés pour le traitement de données. Ces
composants matériels sont limités et peuvent avoir des composants dédiés à des traitements
spécifiques.
Ce schéma donne un aperçu sur la topologie générale d‘un système embarqué :
Figure1 : topologie d’un système embarqué
Généralités et contexte des systèmes d’exploitation mobile 2012
SEM-les systèmes d’exploitation Mobile Page 4

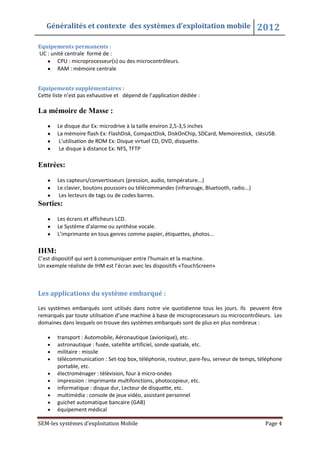

Equipements permanents :
UC : unité centrale formé de :
CPU : microprocesseur(s) ou des microcontrôleurs.
RAM : mémoire centrale
Equipements supplémentaires :
Cette liste n’est pas exhaustive et dépend de l’application dédiée :
La mémoire de Masse :
Le disque dur Ex: microdrive à la taille environ 2,5-3,5 inches
La mémoire flash Ex: FlashDisk, CompactDisk, DiskOnChip, SDCard, Memoirestick, clésUSB.
L'utilisation de ROM Ex: Disque virtuel CD, DVD, disquette.
Le disque à distance Ex: NFS, TFTP
Entrées:
Les capteurs/convertisseurs (pression, audio, température...)
Le clavier, boutons poussoirs ou télécommandes (infrarouge, Bluetooth, radio...)
Les lecteurs de tags ou de codes barres.
Sorties:
Les écrans et afficheurs LCD.
Le Système d'alarme ou synthèse vocale.
L’imprimante en tous genres comme papier, étiquettes, photos...
IHM:
C’est dispositif qui sert à communiquer entre l'humain et la machine.
Un exemple réaliste de IHM est l’écran avec les dispositifs «TouchScreen»
Les applications du système embarqué :
Les systèmes embarqués sont utilisés dans notre vie quotidienne tous les jours. Ils peuvent être
remarqués par toute utilisation d’une machine à base de microprocesseurs ou microcontrôleurs. Les
domaines dans lesquels on trouve des systèmes embarqués sont de plus en plus nombreux :
transport : Automobile, Aéronautique (avionique), etc.
astronautique : fusée, satellite artificiel, sonde spatiale, etc.
militaire : missile
télécommunication : Set-top box, téléphonie, routeur, pare-feu, serveur de temps, téléphone
portable, etc.
électroménager : télévision, four à micro-ondes
impression : imprimante multifonctions, photocopieur, etc.
informatique : disque dur, Lecteur de disquette, etc.
multimédia : console de jeux vidéo, assistant personnel
guichet automatique bancaire (GAB)
équipement médical
Généralités et contexte des systèmes d’exploitation mobile 2012
SEM-les systèmes d’exploitation Mobile Page 5

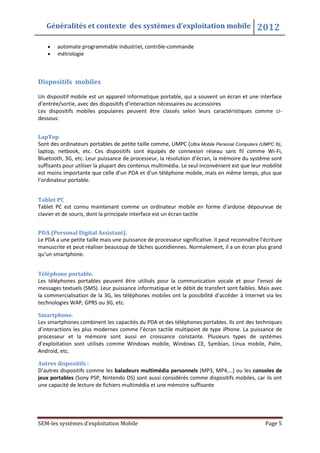

automate programmable industriel, contrôle-commande
métrologie
Dispositifs mobiles
Un dispositif mobile est un appareil informatique portable, qui a souvent un écran et une interface
d’entrée/sortie, avec des dispositifs d’interaction nécessaires ou accessoires
Les dispositifs mobiles populaires peuvent être classés selon leurs caractéristiques comme ci-
dessous:
LapTop
Sont des ordinateurs portables de petite taille comme, UMPC (Ultra Mobile Personal Computers (UMPC ®),
laptop, netbook, etc. Ces dispositifs sont équipés de connexion réseau sans fil comme Wi-Fi,
Bluetooth, 3G, etc. Leur puissance de processeur, la résolution d’écran, la mémoire du système sont
suffisants pour utiliser la plupart des contenus multimédia. Le seul inconvénient est que leur mobilité
est moins importante que celle d’un PDA et d’un téléphone mobile, mais en même temps, plus que
l’ordinateur portable.
Tablet PC
Tablet PC est connu maintenant comme un ordinateur mobile en forme d'ardoise dépourvue de
clavier et de souris, dont la principale interface est un écran tactile
PDA (Personal Digital Assistant).
Le PDA a une petite taille mais une puissance de processeur significative. Il peut reconnaître l’écriture
manuscrite et peut réaliser beaucoup de tâches quotidiennes. Normalement, il a un écran plus grand
qu’un smartphone.
Téléphone portable.
Les téléphones portables peuvent être utilisés pour la communication vocale et pour l’envoi de
messages textuels (SMS). Leur puissance informatique et le débit de transfert sont faibles. Mais avec
la commercialisation de la 3G, les téléphones mobiles ont la possibilité d’accéder à Internet via les
technologies WAP, GPRS ou 3G, etc.
Smartphone.
Les smartphones combinent les capacités du PDA et des téléphones portables. Ils ont des techniques
d’interactions les plus modernes comme l’écran tactile multipoint de type iPhone. La puissance de
processeur et la mémoire sont aussi en croissance constante. Plusieurs types de systèmes
d’exploitation sont utilisés comme Windows mobile, Windows CE, Symbian, Linux mobile, Palm,
Android, etc.
Autres dispositifs :
D’autres dispositifs comme les baladeurs multimédia personnels (MP3, MP4,…) ou les consoles de
jeux portables (Sony PSP, Nintendo DS) sont aussi considérés comme dispositifs mobiles, car ils ont
une capacité de lecture de fichiers multimédia et une mémoire suffisante
Généralités et contexte des systèmes d’exploitation mobile 2012
SEM-les systèmes d’exploitation Mobile Page 6

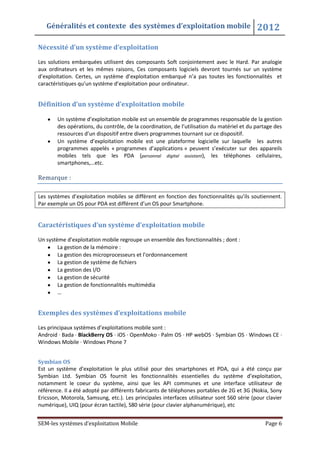

Nécessité d’un système d’exploitation
Les solutions embarquées utilisent des composants Soft conjointement avec le Hard. Par analogie
aux ordinateurs et les mêmes raisons, Ces composants logiciels devront tournés sur un système
d’exploitation. Certes, un système d’exploitation embarqué n’a pas toutes les fonctionnalités et
caractéristiques qu’un système d’exploitation pour ordinateur.
Définition d’un système d’exploitation mobile
Un système d’exploitation mobile est un ensemble de programmes responsable de la gestion
des opérations, du contrôle, de la coordination, de l’utilisation du matériel et du partage des
ressources d’un dispositif entre divers programmes tournant sur ce dispositif.
Un système d’exploitation mobile est une plateforme logicielle sur laquelle les autres
programmes appelés « programmes d’applications » peuvent s’exécuter sur des appareils
mobiles tels que les PDA (personnal digital assistant), les téléphones cellulaires,
smartphones,…etc.
Remarque :
Les systèmes d’exploitation mobiles se diffèrent en fonction des fonctionnalités qu’ils soutiennent.
Par exemple un OS pour PDA est différent d’un OS pour Smartphone.
Caractéristiques d’un système d’exploitation mobile
Un système d’exploitation mobile regroupe un ensemble des fonctionnalités ; dont :
La gestion de la mémoire :
La gestion des microprocesseurs et l’ordonnancement
La gestion de système de fichiers
La gestion des I/O
La gestion de sécurité
La gestion de fonctionnalités multimédia
…
Exemples des systèmes d’exploitations mobile
Les principaux systèmes d’exploitations mobile sont :
Android · Bada · BlackBerry OS · iOS · OpenMoko · Palm OS · HP webOS · Symbian OS · Windows CE ·
Windows Mobile · Windows Phone 7
Symbian OS
Est un système d’exploitation le plus utilisé pour des smartphones et PDA, qui a été conçu par
Symbian Ltd. Symbian OS fournit les fonctionnalités essentielles du système d’exploitation,
notamment le coeur du système, ainsi que les API communes et une interface utilisateur de
référence. Il a été adopté par différents fabricants de téléphones portables de 2G et 3G (Nokia, Sony
Ericsson, Motorola, Samsung, etc.). Les principales interfaces utilisateur sont S60 série (pour clavier
numérique), UIQ (pour écran tactile), S80 série (pour clavier alphanumérique), etc
Généralités et contexte des systèmes d’exploitation mobile 2012
SEM-les systèmes d’exploitation Mobile Page 7
Palm OS
(aussi connu sous le nom de Garnet OS) est un système d'exploitation embarqué développé
initialement par U.S. Robotics Corp., propriétaire de la société Palm Computing, Inc. à partir de 1995,
pour des PDA (assistants personnels numériques) en 1996. L'interface utilisateur graphique de Palm
OS est prévue pour être utilisée avec un écran tactile. Il est fourni avec une suite d'applications de
base pour gestionnaire d'informations personnelles. Plus tard les versions de cet OS ont été
améliorées pour fonctionner sur des Smartphones. Plusieurs autres sociétés ont reçu une licence
pour construire des appareils électroniques fonctionnant avec Palm OS. ACCESS est le propriétaire de
la version actuelle de la licence et l'a renommé en Garnet OS. En 2007, ACCESS a sorti le successeur
de Garnet OS, appelé Access Linux Platform. En 2009, la principale société utilisant la licence de Palm
OS, Palm, Inc., informa qu'elle passera de Palm OS à WebOS pour ses prochains appareils
électroniques
Android
Est un système d'exploitation open source utilisant le noyau Linux, pour smartphones, PDA et
terminaux mobiles conçu par Android, une startup rachetée par Google, et annoncé officiellement le
5 novembre 2007. D'autres types d'appareils possédant ce système d'exploitation existent, par
exemple des téléviseurs et des tablettes.
Android est un système d'exploitation fondé sur un noyau Linux, il comporte une interface
spécifique, développée en Java, les programmes sont exécutés via un interpréteur JIT, toutefois il est
possible de passer outre cette interface, en programmant ses applications en C, mais le travail de
portabilité en sera plus important. Si la majorité des périphériques Android sont basés sur
l'architecture ARM, l'hétérogénéité des versions et des coprocesseurs peut varier grandement d'un
constructeur à l'autre.
Android a été conçu pour intégrer au mieux des applications existantes de Google comme le service
de courrier Gmail, celui de cartographie, Google Maps, ou encore Google Agenda, Google Talk,
YouTube. Un accent particulier est mis sur la géolocalisation avec Google Latitude et la météo
correspondant à la ville la plus proche disponible sur le menu principal (vu sur HTC Sense).
Ios (iPhone OS)
Anciennement appelé « iPhone OS » est un système d’exploitation conçu par Apple, qui est dérivé de
Mac OS X. Il fonctionne sur iPhone et iPod Touch et a pris une part significative du marché.
Windows mobile , Windows CE et Windows Phone 7
Sont développés par Microsoft pour les smartphones et Pocket PC. Il propose des applications
basiques comme email, Internet, chat et multimédia, etc., les applications tierces développées avec
.NET Compact Framework sont également supportées.
Le 15 février 2010 Microsoft a lancé un nouveau système d'exploitation pour mobile, Windows
Phone 7. Il intègre des fonctionnalités média sociaux tel Facebook et Twitter. Comme Windows
Phone 7 est une nouvelle plate-forme, il n'existe aucune compatibilité avec les applications Windows
Mobile.
BlackBerry OS
Est un système d’exploitation qui fonctionne sur le smartphone BlackBerry. Il permet aux
développeurs de mettre en place des applications en utilisant les APIs BlackBerry, mais toute
application doit être signée numériquement par le compte RIM du développeur.
Bada
Est le système d'exploitation pour smartphone haut de gamme et milieu de gamme de Samsung basé
sur le système d'exploitation propriétaire SHP OS. Le système d'exploitation est, au 27 août 2011, le
3e
en part de marché en France et a vendu plus d'un million de smartphones.

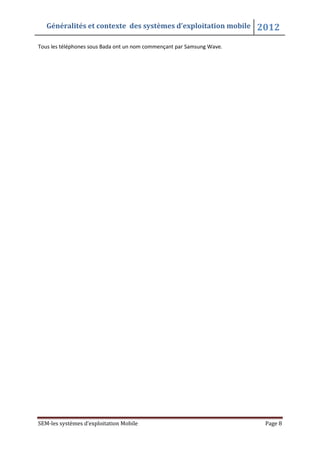

Généralités et contexte des systèmes d’exploitation mobile 2012
SEM-les systèmes d’exploitation Mobile Page 8
Tous les téléphones sous Bada ont un nom commençant par Samsung Wave.

Contenu connexe

Tendances

TP1-UML-Correction
TP1-UML-CorrectionTP1-UML-Correction
TP1-UML-Correction
Lilia Sfaxi

Systèmes d'Exploitation - chp1-introduction
Systèmes d'Exploitation - chp1-introductionSystèmes d'Exploitation - chp1-introduction
Systèmes d'Exploitation - chp1-introduction
Lilia Sfaxi

Tp1 - OpenERP (1)
Tp1 - OpenERP (1)Tp1 - OpenERP (1)
Tp1 - OpenERP (1)
Lilia Sfaxi

Présentation projet de fin d'étude
Présentation projet de fin d'étudePrésentation projet de fin d'étude
Présentation projet de fin d'étude
Donia Hammami

Systeme embarque td1
Systeme embarque td1Systeme embarque td1
Systeme embarque td1
SinGuy

Support JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.YoussfiSupport JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.Youssfi
ENSET, Université Hassan II Casablanca

Pour Écrire un Bon Rapport en Informatique
Pour Écrire un Bon Rapport en InformatiquePour Écrire un Bon Rapport en Informatique
Pour Écrire un Bon Rapport en Informatique
Lilia Sfaxi

Gestion des Chercheurs d’Emploi
Gestion des Chercheurs d’EmploiGestion des Chercheurs d’Emploi
Gestion des Chercheurs d’Emploi
Azzeddine Elouadi

Fascicule de tp atelier développement web
Fascicule de tp atelier développement webFascicule de tp atelier développement web
Fascicule de tp atelier développement web
Houda TOUKABRI

Célèbres pannes du génie logiciel
Célèbres pannes du génie logicielCélèbres pannes du génie logiciel
Célèbres pannes du génie logiciel
Nassim Bahri

Introduction au développement Web
Introduction au développement Web Introduction au développement Web
Introduction au développement Web
Romain Willmann

Présentation (Mémoire fin étude )
Présentation (Mémoire  fin étude )Présentation (Mémoire  fin étude )
Présentation (Mémoire fin étude )
Ramzi Noumairi

Cours Génie Logiciel - Introduction
Cours Génie Logiciel - IntroductionCours Génie Logiciel - Introduction
Cours Génie Logiciel - Introduction
Mohammed Amine Mostefai

Gestion des Projets des Fin d'etudes ( Version Alpha )
Gestion des Projets des Fin d'etudes ( Version Alpha )Gestion des Projets des Fin d'etudes ( Version Alpha )
Gestion des Projets des Fin d'etudes ( Version Alpha )
Ayed CHOKRI

Présentation cloud computing
Présentation cloud computingPrésentation cloud computing
Présentation cloud computing
Cynapsys It Hotspot

Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Mohammed JAITI

Cours Génie Logiciel 2016
Cours Génie Logiciel 2016Cours Génie Logiciel 2016
Cours Génie Logiciel 2016
Erradi Mohamed

Rapport pfe talan_2018_donia_hammami
Rapport pfe talan_2018_donia_hammamiRapport pfe talan_2018_donia_hammami
Rapport pfe talan_2018_donia_hammami
Donia Hammami

Rapport du Projet de Fin d'année Génie informatique ENSA AGADIR
Rapport du Projet de Fin d'année Génie informatique ENSA AGADIRRapport du Projet de Fin d'année Génie informatique ENSA AGADIR
Rapport du Projet de Fin d'année Génie informatique ENSA AGADIR
AHMEDAKHACHKHOUCH

cycle de vie
cycle de vie cycle de vie
cycle de vie
Shili Mohamed


Tendances (20)

TP1-UML-Correction
TP1-UML-CorrectionTP1-UML-Correction
TP1-UML-Correction

Systèmes d'Exploitation - chp1-introduction
Systèmes d'Exploitation - chp1-introductionSystèmes d'Exploitation - chp1-introduction
Systèmes d'Exploitation - chp1-introduction

Tp1 - OpenERP (1)
Tp1 - OpenERP (1)Tp1 - OpenERP (1)
Tp1 - OpenERP (1)

Présentation projet de fin d'étude
Présentation projet de fin d'étudePrésentation projet de fin d'étude
Présentation projet de fin d'étude

Systeme embarque td1
Systeme embarque td1Systeme embarque td1
Systeme embarque td1

Support JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.YoussfiSupport JEE Servlet Jsp MVC M.Youssfi
Support JEE Servlet Jsp MVC M.Youssfi

Pour Écrire un Bon Rapport en Informatique
Pour Écrire un Bon Rapport en InformatiquePour Écrire un Bon Rapport en Informatique
Pour Écrire un Bon Rapport en Informatique

Gestion des Chercheurs d’Emploi
Gestion des Chercheurs d’EmploiGestion des Chercheurs d’Emploi
Gestion des Chercheurs d’Emploi

Fascicule de tp atelier développement web
Fascicule de tp atelier développement webFascicule de tp atelier développement web
Fascicule de tp atelier développement web

Célèbres pannes du génie logiciel
Célèbres pannes du génie logicielCélèbres pannes du génie logiciel
Célèbres pannes du génie logiciel

Introduction au développement Web
Introduction au développement Web Introduction au développement Web
Introduction au développement Web

Présentation (Mémoire fin étude )
Présentation (Mémoire  fin étude )Présentation (Mémoire  fin étude )
Présentation (Mémoire fin étude )

Cours Génie Logiciel - Introduction
Cours Génie Logiciel - IntroductionCours Génie Logiciel - Introduction
Cours Génie Logiciel - Introduction

Gestion des Projets des Fin d'etudes ( Version Alpha )
Gestion des Projets des Fin d'etudes ( Version Alpha )Gestion des Projets des Fin d'etudes ( Version Alpha )
Gestion des Projets des Fin d'etudes ( Version Alpha )

Présentation cloud computing
Présentation cloud computingPrésentation cloud computing
Présentation cloud computing

Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...
Soutenance de Mon PFE - Interaction Homme Machine par geste avec Python - Jai...

Cours Génie Logiciel 2016
Cours Génie Logiciel 2016Cours Génie Logiciel 2016
Cours Génie Logiciel 2016

Rapport pfe talan_2018_donia_hammami
Rapport pfe talan_2018_donia_hammamiRapport pfe talan_2018_donia_hammami
Rapport pfe talan_2018_donia_hammami

Rapport du Projet de Fin d'année Génie informatique ENSA AGADIR
Rapport du Projet de Fin d'année Génie informatique ENSA AGADIRRapport du Projet de Fin d'année Génie informatique ENSA AGADIR
Rapport du Projet de Fin d'année Génie informatique ENSA AGADIR

cycle de vie
cycle de vie cycle de vie
cycle de vie


En vedette

Développement Web - Module 1 - Introduction
Développement Web - Module 1 - IntroductionDéveloppement Web - Module 1 - Introduction
Développement Web - Module 1 - IntroductionMohammed Amine Mostefai

Introduction aux technologies mobiles
Introduction aux technologies mobilesIntroduction aux technologies mobiles
Introduction aux technologies mobiles
Mohammed Amine Mostefai

Les Systèmes d'exploitation mobile
Les Systèmes d'exploitation mobileLes Systèmes d'exploitation mobile
Les Systèmes d'exploitation mobile
Mohamed BOURAOUI

Introduction à Scrum
Introduction à ScrumIntroduction à Scrum
Introduction à Scrum
Mohammed Amine Mostefai

Cours informatique ordinateur et système d'exploitation
Cours informatique ordinateur et système d'exploitationCours informatique ordinateur et système d'exploitation
Cours informatique ordinateur et système d'exploitation
Tunisie collège

Architecture de l'ordinateur Et Systeme d'exploitation
Architecture de l'ordinateur Et Systeme d'exploitationArchitecture de l'ordinateur Et Systeme d'exploitation
Architecture de l'ordinateur Et Systeme d'exploitation
Tunisie collège


En vedette (6)

Développement Web - Module 1 - Introduction
Développement Web - Module 1 - IntroductionDéveloppement Web - Module 1 - Introduction
Développement Web - Module 1 - Introduction

Introduction aux technologies mobiles
Introduction aux technologies mobilesIntroduction aux technologies mobiles
Introduction aux technologies mobiles

Les Systèmes d'exploitation mobile
Les Systèmes d'exploitation mobileLes Systèmes d'exploitation mobile
Les Systèmes d'exploitation mobile

Introduction à Scrum
Introduction à ScrumIntroduction à Scrum
Introduction à Scrum

Cours informatique ordinateur et système d'exploitation
Cours informatique ordinateur et système d'exploitationCours informatique ordinateur et système d'exploitation
Cours informatique ordinateur et système d'exploitation

Architecture de l'ordinateur Et Systeme d'exploitation
Architecture de l'ordinateur Et Systeme d'exploitationArchitecture de l'ordinateur Et Systeme d'exploitation
Architecture de l'ordinateur Et Systeme d'exploitation


Similaire à Introduction aux systèmes d'exploitation mobile

Cours Système Embarqué et Système d'exploitation mobile.pdf
Cours Système Embarqué et Système d'exploitation mobile.pdfCours Système Embarqué et Système d'exploitation mobile.pdf
Cours Système Embarqué et Système d'exploitation mobile.pdf
WahideArabe

Cours Master Embarqué 2019-2020.pptx
Cours Master Embarqué 2019-2020.pptxCours Master Embarqué 2019-2020.pptx
Cours Master Embarqué 2019-2020.pptx
Abdo Brahmi

Embarqués temps réel
Embarqués temps réelEmbarqués temps réel
Embarqués temps réelmikhailether

Chapitre 1 sem
Chapitre 1 semChapitre 1 sem
Embedded intro 2006
Embedded intro 2006Embedded intro 2006
Embedded intro 2006mcbinene

Linux et les systèmes embarqués
Linux et les systèmes embarquésLinux et les systèmes embarqués
Linux et les systèmes embarqués
Stéphane Legrand

Embedded Systems
Embedded SystemsEmbedded Systems
Embedded Systems
Sara Morgan

ch1_introduction_aux_systemes_embarques.pdf
ch1_introduction_aux_systemes_embarques.pdfch1_introduction_aux_systemes_embarques.pdf
ch1_introduction_aux_systemes_embarques.pdf
HoudaBezziane

Projet de-recherche-Tuteuré
Projet de-recherche-TuteuréProjet de-recherche-Tuteuré
Projet de-recherche-Tuteuré
Rullier Anthony

Cours Microsoft Windows 2003 Server 1ere Partie 6 Mars 2008
Cours Microsoft Windows 2003 Server 1ere Partie 6 Mars 2008Cours Microsoft Windows 2003 Server 1ere Partie 6 Mars 2008
Cours Microsoft Windows 2003 Server 1ere Partie 6 Mars 2008guest9dd59e

Cours réseauxf
Cours réseauxfCours réseauxf
Cours réseauxf
Abdelaziz Elbaze

cấu trúc máy tính ( architecture des ordinatuers)
cấu trúc máy tính ( architecture des ordinatuers)cấu trúc máy tính ( architecture des ordinatuers)
cấu trúc máy tính ( architecture des ordinatuers)
Hạ Cháy

Programmation de systèmes embarqués : Introduction aux systèmes embarqués
Programmation de systèmes embarqués : Introduction aux systèmes embarquésProgrammation de systèmes embarqués : Introduction aux systèmes embarqués
Programmation de systèmes embarqués : Introduction aux systèmes embarqués
ECAM Brussels Engineering School

2009-02-12 GRE302 - Développement d'applications vertes
2009-02-12 GRE302 - Développement d'applications vertes2009-02-12 GRE302 - Développement d'applications vertes
2009-02-12 GRE302 - Développement d'applications vertes
Patrick Guimonet

systèmes distribues
systèmes distribuessystèmes distribues
systèmes distribues
kaoutarghaffour

Cours en maintenance pc
Cours  en maintenance pcCours  en maintenance pc
Cours en maintenance pc
mohamednacim

Article open-silicium-juin-juillet-aout-2013
Article open-silicium-juin-juillet-aout-2013Article open-silicium-juin-juillet-aout-2013
Article open-silicium-juin-juillet-aout-2013O10ée

Tiny os_2
Tiny os_2Tiny os_2
Tiny os_2
MOHAMED ZARBOUBI

Cour1
Cour1Cour1

Similaire à Introduction aux systèmes d'exploitation mobile (20)

Cours Système Embarqué et Système d'exploitation mobile.pdf
Cours Système Embarqué et Système d'exploitation mobile.pdfCours Système Embarqué et Système d'exploitation mobile.pdf
Cours Système Embarqué et Système d'exploitation mobile.pdf

Cours Master Embarqué 2019-2020.pptx
Cours Master Embarqué 2019-2020.pptxCours Master Embarqué 2019-2020.pptx
Cours Master Embarqué 2019-2020.pptx

Embarqués temps réel
Embarqués temps réelEmbarqués temps réel
Embarqués temps réel

Chapitre 1 sem
Chapitre 1 semChapitre 1 sem
Chapitre 1 sem

Embedded intro 2006
Embedded intro 2006Embedded intro 2006
Embedded intro 2006

Linux et les systèmes embarqués
Linux et les systèmes embarquésLinux et les systèmes embarqués
Linux et les systèmes embarqués

Embedded Systems
Embedded SystemsEmbedded Systems
Embedded Systems

ch1_introduction_aux_systemes_embarques.pdf
ch1_introduction_aux_systemes_embarques.pdfch1_introduction_aux_systemes_embarques.pdf
ch1_introduction_aux_systemes_embarques.pdf

Projet de-recherche-Tuteuré
Projet de-recherche-TuteuréProjet de-recherche-Tuteuré
Projet de-recherche-Tuteuré

Cours Microsoft Windows 2003 Server 1ere Partie 6 Mars 2008
Cours Microsoft Windows 2003 Server 1ere Partie 6 Mars 2008Cours Microsoft Windows 2003 Server 1ere Partie 6 Mars 2008
Cours Microsoft Windows 2003 Server 1ere Partie 6 Mars 2008

Cours réseauxf
Cours réseauxfCours réseauxf
Cours réseauxf

cấu trúc máy tính ( architecture des ordinatuers)
cấu trúc máy tính ( architecture des ordinatuers)cấu trúc máy tính ( architecture des ordinatuers)
cấu trúc máy tính ( architecture des ordinatuers)

Programmation de systèmes embarqués : Introduction aux systèmes embarqués
Programmation de systèmes embarqués : Introduction aux systèmes embarquésProgrammation de systèmes embarqués : Introduction aux systèmes embarqués
Programmation de systèmes embarqués : Introduction aux systèmes embarqués

2009-02-12 GRE302 - Développement d'applications vertes
2009-02-12 GRE302 - Développement d'applications vertes2009-02-12 GRE302 - Développement d'applications vertes
2009-02-12 GRE302 - Développement d'applications vertes

systèmes distribues
systèmes distribuessystèmes distribues
systèmes distribues

Cours en maintenance pc
Cours  en maintenance pcCours  en maintenance pc
Cours en maintenance pc

Article open-silicium-juin-juillet-aout-2013
Article open-silicium-juin-juillet-aout-2013Article open-silicium-juin-juillet-aout-2013
Article open-silicium-juin-juillet-aout-2013

Cours se chap1_2
Cours se chap1_2Cours se chap1_2
Cours se chap1_2

Tiny os_2
Tiny os_2Tiny os_2
Tiny os_2

Cour1
Cour1Cour1
Cour1


Introduction aux systèmes d'exploitation mobile

  • 1. Généralités et contexte des systèmes d’exploitation mobile 2012 SEM-les systèmes d’exploitation Mobile Page 1 Sommaire Système embarqué :............................................................................................................................ 2 Caractéristiques d’un système embarqué :......................................................................................... 2 Faible coût : ..................................................................................................................................... 2 Faible consommation...................................................................................................................... 2 Faible encombrement et faible poids ............................................................................................. 2 Fonctionnement en Temps Réel ..................................................................................................... 3 Environnement................................................................................................................................ 3 Architecture d’un système embarqué................................................................................................. 3 Equipements permanents :............................................................................................................. 4 Equipements supplémentaires :...................................................................................................... 4 Les applications du système embarqué : ............................................................................................ 4 Dispositifs mobiles.............................................................................................................................. 5 LapTop............................................................................................................................................. 5 Tablet PC.......................................................................................................................................... 5 PDA (Personal Digital Assistant)...................................................................................................... 5 Téléphone portable......................................................................................................................... 5 Smartphone..................................................................................................................................... 5 Autres dispositifs :........................................................................................................................... 5 Nécessité d’un système d’exploitation ............................................................................................... 6 Définition d’un système d’exploitation mobile................................................................................... 6 Caractéristiques d’un système d’exploitation mobile......................................................................... 6 Exemples des systèmes d’exploitations mobile.................................................................................. 6 Symbian OS...................................................................................................................................... 6 Palm OS ........................................................................................................................................... 7 Android............................................................................................................................................ 7 Ios (iPhone OS) ................................................................................................................................ 7 Windows mobile , Windows CE et Windows Phone 7 ................................................................... 7 BlackBerry OS .................................................................................................................................. 7 Bada................................................................................................................................................. 7
  • 2. Généralités et contexte des systèmes d’exploitation mobile 2012 SEM-les systèmes d’exploitation Mobile Page 2 Système embarqué : Il est un peu difficile de donner une définition précise d’un système embarqué, mais on peut citer quelques définitions des livres et des articles qui nous clarifie cette notion : 1. Un Système Embarqué : C'est une combinaison de matériels et logiciels permettant de remplir une ou plusieurs fonctions spécifiques avec des contraintes plus ou moins sévères tel que la consommation, la température, la taille, les performances... et. [Patrice Kadionik, 2004] 2. Un système embarqué est susceptible d'être utilisé dans un environnement matériel de faibles performances (si l'on compare au PC de bureau d'aujourd'hui). Si l'ajout de quelques Mo de mémoire sur un PC de bureau n'a pas une grosse influence sur le budget d'un utilisateur, le gain de quelques Mo sur un produit de grande consommation (téléphone, équipement auto mobile, organiseur personnel) a une énorme influence sur le coût final. [Pierre Ficheux, 2003] Caractéristiques d’un système embarqué : Un système embarqué : Dispose de ressources limitées Ne possède pas toujours de système de fichiers Doit être le moins cher possible Ne doit pas consommer d’énergie inutilement Une puissance de calcul limitée Une capacité de communication limitée Exécute un logiciel dédié aux fonctionnalités spéciales Faible coût : Les concepteurs des systèmes embarqués cherchent des solutions optimales entre le prix et la performance pour proposer des produits aux marchés à la portée de toute personne n’a pas les moyens pour acheter des produits performants et chers. C’est pour cette raison que les ressources utilisées sont minimales et qu’un système embarqué n’a que peu de mémoire. Faible consommation Les systèmes embarqués utilisent une batterie d’emmagasinassions d’énergie. Pour rester autonome le plus possible, il faut gérer bien la consommation. Une consommation excessive augmente le prix de revient du système embarqué car il faut alors des batteries de forte capacité. Faible encombrement et faible poids Il est très important de minimiser la taille et le poids pour un système embarqué. Ce qui revient que les composants électroniques (analogique et/ou numérique) doivent cohabiter sur une faible surface.
  • 3. Généralités et contexte des systèmes d’exploitation mobile 2012 SEM-les systèmes d’exploitation Mobile Page 3 Fonctionnement en Temps Réel Généralement, les applications embarquées doivent répondre rapidement aux évènements internes ou externes. Dans des applications de système de contrôles, le résultat peut être néfaste dans le système ne réagit pas à l’immédiat à un évènement du système. Environnement Un système embarqué est soumis à des nombreuses contraintes d’environnement dont il doit s’adapter et fonctionner avec. On peut citer : La température L’humidité Les vibrations Les chocs les variations d’alimentation, les interférences RF, la corrosion, l'eau, le feu, les radiations…etc Architecture d’un système embarqué L’architecture d’un système embarqué est constituée de trois couches : Application OS Matériels C’est la même architecture en couche qu’un ordinateur. Chaque couche a la même fonctionnalité qu’un système normal. Mais, il ya des différences de sous composants de chaque couche. Les deux premières couches forment la partie « soft » et seront décrites ultérieurement dans ce cours. La troisième couche est la couche « hard », il s’agit d’un ensemble des éléments physiques cohabitant ensemble sur une faible surface et employés pour le traitement de données. Ces composants matériels sont limités et peuvent avoir des composants dédiés à des traitements spécifiques. Ce schéma donne un aperçu sur la topologie générale d‘un système embarqué : Figure1 : topologie d’un système embarqué
  • 4. Généralités et contexte des systèmes d’exploitation mobile 2012 SEM-les systèmes d’exploitation Mobile Page 4 Equipements permanents : UC : unité centrale formé de : CPU : microprocesseur(s) ou des microcontrôleurs. RAM : mémoire centrale Equipements supplémentaires : Cette liste n’est pas exhaustive et dépend de l’application dédiée : La mémoire de Masse : Le disque dur Ex: microdrive à la taille environ 2,5-3,5 inches La mémoire flash Ex: FlashDisk, CompactDisk, DiskOnChip, SDCard, Memoirestick, clésUSB. L'utilisation de ROM Ex: Disque virtuel CD, DVD, disquette. Le disque à distance Ex: NFS, TFTP Entrées: Les capteurs/convertisseurs (pression, audio, température...) Le clavier, boutons poussoirs ou télécommandes (infrarouge, Bluetooth, radio...) Les lecteurs de tags ou de codes barres. Sorties: Les écrans et afficheurs LCD. Le Système d'alarme ou synthèse vocale. L’imprimante en tous genres comme papier, étiquettes, photos... IHM: C’est dispositif qui sert à communiquer entre l'humain et la machine. Un exemple réaliste de IHM est l’écran avec les dispositifs «TouchScreen» Les applications du système embarqué : Les systèmes embarqués sont utilisés dans notre vie quotidienne tous les jours. Ils peuvent être remarqués par toute utilisation d’une machine à base de microprocesseurs ou microcontrôleurs. Les domaines dans lesquels on trouve des systèmes embarqués sont de plus en plus nombreux : transport : Automobile, Aéronautique (avionique), etc. astronautique : fusée, satellite artificiel, sonde spatiale, etc. militaire : missile télécommunication : Set-top box, téléphonie, routeur, pare-feu, serveur de temps, téléphone portable, etc. électroménager : télévision, four à micro-ondes impression : imprimante multifonctions, photocopieur, etc. informatique : disque dur, Lecteur de disquette, etc. multimédia : console de jeux vidéo, assistant personnel guichet automatique bancaire (GAB) équipement médical
  • 5. Généralités et contexte des systèmes d’exploitation mobile 2012 SEM-les systèmes d’exploitation Mobile Page 5 automate programmable industriel, contrôle-commande métrologie Dispositifs mobiles Un dispositif mobile est un appareil informatique portable, qui a souvent un écran et une interface d’entrée/sortie, avec des dispositifs d’interaction nécessaires ou accessoires Les dispositifs mobiles populaires peuvent être classés selon leurs caractéristiques comme ci- dessous: LapTop Sont des ordinateurs portables de petite taille comme, UMPC (Ultra Mobile Personal Computers (UMPC ®), laptop, netbook, etc. Ces dispositifs sont équipés de connexion réseau sans fil comme Wi-Fi, Bluetooth, 3G, etc. Leur puissance de processeur, la résolution d’écran, la mémoire du système sont suffisants pour utiliser la plupart des contenus multimédia. Le seul inconvénient est que leur mobilité est moins importante que celle d’un PDA et d’un téléphone mobile, mais en même temps, plus que l’ordinateur portable. Tablet PC Tablet PC est connu maintenant comme un ordinateur mobile en forme d'ardoise dépourvue de clavier et de souris, dont la principale interface est un écran tactile PDA (Personal Digital Assistant). Le PDA a une petite taille mais une puissance de processeur significative. Il peut reconnaître l’écriture manuscrite et peut réaliser beaucoup de tâches quotidiennes. Normalement, il a un écran plus grand qu’un smartphone. Téléphone portable. Les téléphones portables peuvent être utilisés pour la communication vocale et pour l’envoi de messages textuels (SMS). Leur puissance informatique et le débit de transfert sont faibles. Mais avec la commercialisation de la 3G, les téléphones mobiles ont la possibilité d’accéder à Internet via les technologies WAP, GPRS ou 3G, etc. Smartphone. Les smartphones combinent les capacités du PDA et des téléphones portables. Ils ont des techniques d’interactions les plus modernes comme l’écran tactile multipoint de type iPhone. La puissance de processeur et la mémoire sont aussi en croissance constante. Plusieurs types de systèmes d’exploitation sont utilisés comme Windows mobile, Windows CE, Symbian, Linux mobile, Palm, Android, etc. Autres dispositifs : D’autres dispositifs comme les baladeurs multimédia personnels (MP3, MP4,…) ou les consoles de jeux portables (Sony PSP, Nintendo DS) sont aussi considérés comme dispositifs mobiles, car ils ont une capacité de lecture de fichiers multimédia et une mémoire suffisante
  • 6. Généralités et contexte des systèmes d’exploitation mobile 2012 SEM-les systèmes d’exploitation Mobile Page 6 Nécessité d’un système d’exploitation Les solutions embarquées utilisent des composants Soft conjointement avec le Hard. Par analogie aux ordinateurs et les mêmes raisons, Ces composants logiciels devront tournés sur un système d’exploitation. Certes, un système d’exploitation embarqué n’a pas toutes les fonctionnalités et caractéristiques qu’un système d’exploitation pour ordinateur. Définition d’un système d’exploitation mobile Un système d’exploitation mobile est un ensemble de programmes responsable de la gestion des opérations, du contrôle, de la coordination, de l’utilisation du matériel et du partage des ressources d’un dispositif entre divers programmes tournant sur ce dispositif. Un système d’exploitation mobile est une plateforme logicielle sur laquelle les autres programmes appelés « programmes d’applications » peuvent s’exécuter sur des appareils mobiles tels que les PDA (personnal digital assistant), les téléphones cellulaires, smartphones,…etc. Remarque : Les systèmes d’exploitation mobiles se diffèrent en fonction des fonctionnalités qu’ils soutiennent. Par exemple un OS pour PDA est différent d’un OS pour Smartphone. Caractéristiques d’un système d’exploitation mobile Un système d’exploitation mobile regroupe un ensemble des fonctionnalités ; dont : La gestion de la mémoire : La gestion des microprocesseurs et l’ordonnancement La gestion de système de fichiers La gestion des I/O La gestion de sécurité La gestion de fonctionnalités multimédia … Exemples des systèmes d’exploitations mobile Les principaux systèmes d’exploitations mobile sont : Android · Bada · BlackBerry OS · iOS · OpenMoko · Palm OS · HP webOS · Symbian OS · Windows CE · Windows Mobile · Windows Phone 7 Symbian OS Est un système d’exploitation le plus utilisé pour des smartphones et PDA, qui a été conçu par Symbian Ltd. Symbian OS fournit les fonctionnalités essentielles du système d’exploitation, notamment le coeur du système, ainsi que les API communes et une interface utilisateur de référence. Il a été adopté par différents fabricants de téléphones portables de 2G et 3G (Nokia, Sony Ericsson, Motorola, Samsung, etc.). Les principales interfaces utilisateur sont S60 série (pour clavier numérique), UIQ (pour écran tactile), S80 série (pour clavier alphanumérique), etc
  • 7. Généralités et contexte des systèmes d’exploitation mobile 2012 SEM-les systèmes d’exploitation Mobile Page 7 Palm OS (aussi connu sous le nom de Garnet OS) est un système d'exploitation embarqué développé initialement par U.S. Robotics Corp., propriétaire de la société Palm Computing, Inc. à partir de 1995, pour des PDA (assistants personnels numériques) en 1996. L'interface utilisateur graphique de Palm OS est prévue pour être utilisée avec un écran tactile. Il est fourni avec une suite d'applications de base pour gestionnaire d'informations personnelles. Plus tard les versions de cet OS ont été améliorées pour fonctionner sur des Smartphones. Plusieurs autres sociétés ont reçu une licence pour construire des appareils électroniques fonctionnant avec Palm OS. ACCESS est le propriétaire de la version actuelle de la licence et l'a renommé en Garnet OS. En 2007, ACCESS a sorti le successeur de Garnet OS, appelé Access Linux Platform. En 2009, la principale société utilisant la licence de Palm OS, Palm, Inc., informa qu'elle passera de Palm OS à WebOS pour ses prochains appareils électroniques Android Est un système d'exploitation open source utilisant le noyau Linux, pour smartphones, PDA et terminaux mobiles conçu par Android, une startup rachetée par Google, et annoncé officiellement le 5 novembre 2007. D'autres types d'appareils possédant ce système d'exploitation existent, par exemple des téléviseurs et des tablettes. Android est un système d'exploitation fondé sur un noyau Linux, il comporte une interface spécifique, développée en Java, les programmes sont exécutés via un interpréteur JIT, toutefois il est possible de passer outre cette interface, en programmant ses applications en C, mais le travail de portabilité en sera plus important. Si la majorité des périphériques Android sont basés sur l'architecture ARM, l'hétérogénéité des versions et des coprocesseurs peut varier grandement d'un constructeur à l'autre. Android a été conçu pour intégrer au mieux des applications existantes de Google comme le service de courrier Gmail, celui de cartographie, Google Maps, ou encore Google Agenda, Google Talk, YouTube. Un accent particulier est mis sur la géolocalisation avec Google Latitude et la météo correspondant à la ville la plus proche disponible sur le menu principal (vu sur HTC Sense). Ios (iPhone OS) Anciennement appelé « iPhone OS » est un système d’exploitation conçu par Apple, qui est dérivé de Mac OS X. Il fonctionne sur iPhone et iPod Touch et a pris une part significative du marché. Windows mobile , Windows CE et Windows Phone 7 Sont développés par Microsoft pour les smartphones et Pocket PC. Il propose des applications basiques comme email, Internet, chat et multimédia, etc., les applications tierces développées avec .NET Compact Framework sont également supportées. Le 15 février 2010 Microsoft a lancé un nouveau système d'exploitation pour mobile, Windows Phone 7. Il intègre des fonctionnalités média sociaux tel Facebook et Twitter. Comme Windows Phone 7 est une nouvelle plate-forme, il n'existe aucune compatibilité avec les applications Windows Mobile. BlackBerry OS Est un système d’exploitation qui fonctionne sur le smartphone BlackBerry. Il permet aux développeurs de mettre en place des applications en utilisant les APIs BlackBerry, mais toute application doit être signée numériquement par le compte RIM du développeur. Bada Est le système d'exploitation pour smartphone haut de gamme et milieu de gamme de Samsung basé sur le système d'exploitation propriétaire SHP OS. Le système d'exploitation est, au 27 août 2011, le 3e en part de marché en France et a vendu plus d'un million de smartphones.
  • 8. Généralités et contexte des systèmes d’exploitation mobile 2012 SEM-les systèmes d’exploitation Mobile Page 8 Tous les téléphones sous Bada ont un nom commençant par Samsung Wave.
