1. CRI-IUT 2006 Metz
Supervision Réseau
Nagios / Oreon
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 1
Sébastien -IUT Angoulême

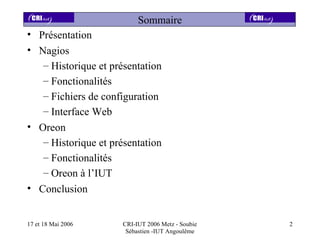

2. Sommaire
• Présentation
• Nagios
– Historique et présentation
– Fonctionalités
– Fichiers de configuration
– Interface Web
• Oreon
– Historique et présentation
– Fonctionalités
– Oreon à l’IUT
• Conclusion
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 2
Sébastien -IUT Angoulême

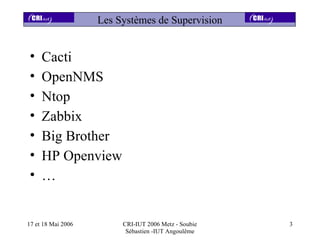

3. Les Systèmes de Supervision
• Cacti
• OpenNMS
• Ntop
• Zabbix
• Big Brother
• HP Openview
• …
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 3
Sébastien -IUT Angoulême

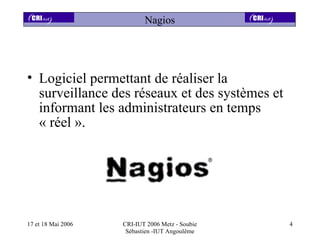

4. Nagios
• Logiciel permettant de réaliser la
surveillance des réseaux et des systèmes et
informant les administrateurs en temps
« réel ».
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 4
Sébastien -IUT Angoulême

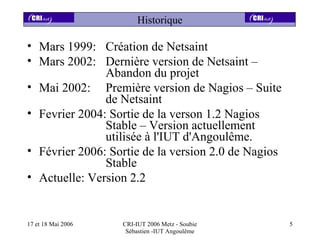

5. Historique
• Mars 1999: Création de Netsaint
• Mars 2002: Dernière version de Netsaint –
Abandon du projet
• Mai 2002: Première version de Nagios – Suite
de Netsaint
• Fevrier 2004: Sortie de la verson 1.2 Nagios
Stable – Version actuellement
utilisée à l'IUT d'Angoulême.
• Février 2006: Sortie de la version 2.0 de Nagios
Stable
• Actuelle: Version 2.2
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 5
Sébastien -IUT Angoulême

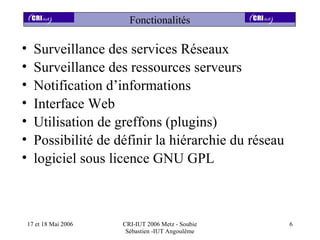

6. Fonctionalités
• Surveillance des services Réseaux
• Surveillance des ressources serveurs
• Notification d’informations
• Interface Web
• Utilisation de greffons (plugins)
• Possibilité de définir la hiérarchie du réseau
• logiciel sous licence GNU GPL
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 6
Sébastien -IUT Angoulême

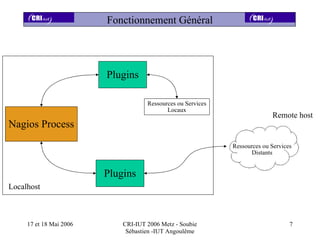

7. Fonctionnement Général
Plugins
Ressources ou Services
Locaux
Remote host
Nagios Process
Ressources ou Services
Distants
Plugins
Localhost
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 7
Sébastien -IUT Angoulême

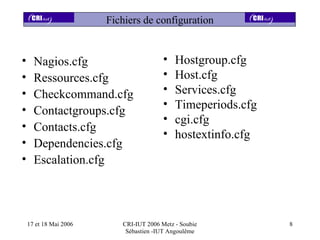

8. Fichiers de configuration
• Nagios.cfg • Hostgroup.cfg
• Ressources.cfg • Host.cfg
• Checkcommand.cfg • Services.cfg
• • Timeperiods.cfg
Contactgroups.cfg
• cgi.cfg
• Contacts.cfg
• hostextinfo.cfg
• Dependencies.cfg
• Escalation.cfg
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 8
Sébastien -IUT Angoulême

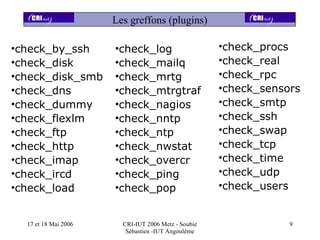

9. Les greffons (plugins)
•check_by_ssh •check_log •check_procs
•check_disk •check_mailq •check_real
•check_disk_smb •check_mrtg •check_rpc
•check_dns •check_mtrgtraf •check_sensors
•check_dummy •check_nagios •check_smtp
•check_flexlm •check_nntp •check_ssh
•check_ftp •check_ntp •check_swap
•check_http •check_nwstat •check_tcp
•check_imap •check_overcr •check_time
•check_ircd •check_ping •check_udp
•check_load •check_pop •check_users
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 9
Sébastien -IUT Angoulême

10. Les greffons (plugins)
• Sites regroupant divers plugins
– http://nagiosplug.sourceforge.net/
– http://www.manubulon.com/nagios/
– http://www.nagiosexchange.org/
• Les plugins sont valables pour Nagios ,
mais il faut les modifier pour les intégrer
officiellement au projet Oreon.
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 10
Sébastien -IUT Angoulême

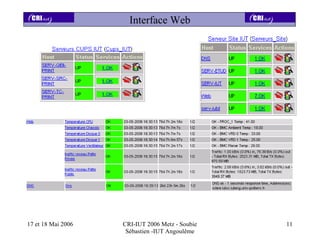

11. Interface Web
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 11
Sébastien -IUT Angoulême

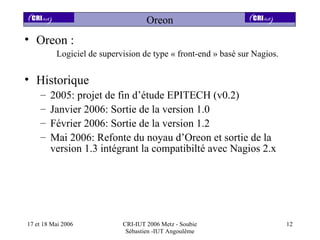

12. Oreon
• Oreon :
Logiciel de supervision de type « front-end » basé sur Nagios.
• Historique
– 2005: projet de fin d’étude EPITECH (v0.2)
– Janvier 2006: Sortie de la version 1.0
– Février 2006: Sortie de la version 1.2
– Mai 2006: Refonte du noyau d’Oreon et sortie de la
version 1.3 intégrant la compatibilté avec Nagios 2.x
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 12
Sébastien -IUT Angoulême

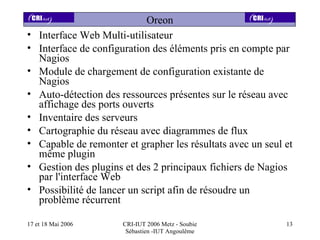

13. Oreon
• Interface Web Multi-utilisateur
• Interface de configuration des éléments pris en compte par
Nagios
• Module de chargement de configuration existante de
Nagios
• Auto-détection des ressources présentes sur le réseau avec
affichage des ports ouverts
• Inventaire des serveurs
• Cartographie du réseau avec diagrammes de flux
• Capable de remonter et grapher les résultats avec un seul et
même plugin
• Gestion des plugins et des 2 principaux fichiers de Nagios
par l'interface Web
• Possibilité de lancer un script afin de résoudre un
problème récurrent
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 13
Sébastien -IUT Angoulême

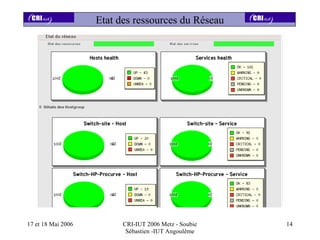

14. Etat des ressources du Réseau
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 14
Sébastien -IUT Angoulême

15. Oreon
• A l’IUT:
– 60 matériels et 193 Services supervisés
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 15
Sébastien -IUT Angoulême

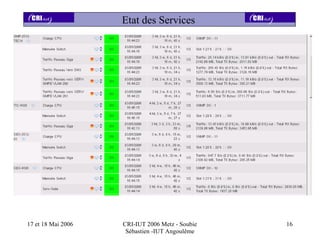

16. Etat des Services
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 16
Sébastien -IUT Angoulême

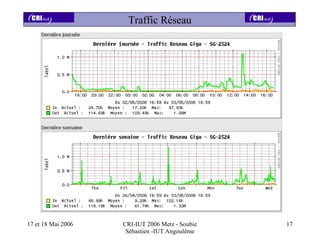

17. Traffic Réseau
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 17
Sébastien -IUT Angoulême

18. Inventaire Serveur
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 18
Sébastien -IUT Angoulême

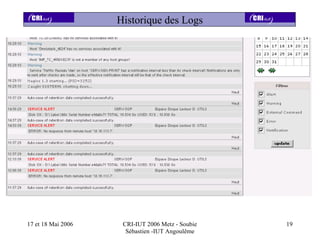

19. Historique des Logs
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 19
Sébastien -IUT Angoulême

20. Carte de Flux
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 20
Sébastien -IUT Angoulême

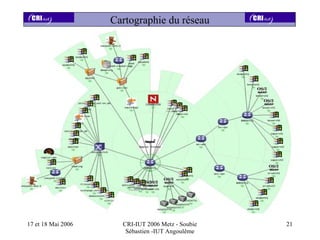

21. Cartographie du réseau
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 21
Sébastien -IUT Angoulême

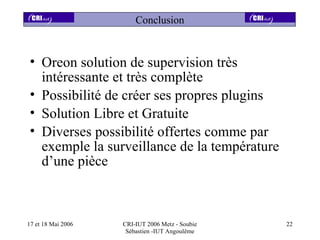

22. Conclusion
• Oreon solution de supervision très
intéressante et très complète
• Possibilité de créer ses propres plugins
• Solution Libre et Gratuite
• Diverses possibilité offertes comme par
exemple la surveillance de la température
d’une pièce
17 et 18 Mai 2006 CRI-IUT 2006 Metz - Soubie 22
Sébastien -IUT Angoulême
