1. Cédric TEMPLE

2. Supervision? Vérification d'un fonctionnement attendu Supervision Physiques: Disques, CPU, DIMM, ... OS: CPU, RAM, SWAP, users connectés, ... Applicatifs: processus, nombre, messages dans les logs, JMX, ... Réseau: bande passante, interface, erreurs, ... Protocoles standard: requêtes de connexion

3. Exemples Superviser les services standards HTTP, DNS, FTP, DHCP, SMTP, POP, IMAP, ... Superviser le matériel État des disques physiques, CPU, DIM, cartes RAID, ventilateurs, sondes de températures, ... Superviser les applicatifs Services web, processus, fichiers de log, serveurs d'application Java, ... Superviser les équipements réseaux Routeurs, switchs, Firewall, Wifi, ...

4. Hors périmètre ”Flicage” ”Que mes administrateurs ne se tournent pas les pouces et fassent chauffer les CPUs” ”Que ma femme ne se trouve pas à moins de 100 mètres de ...” Statistiques d'utilisation ”Nombre de requêtes venant de Russie” ”Nombre moyen de mails envoyés par profil utilisateurs, âge, sexe, blonditude...”

5. Outils de la supervision Interface web de supervision ”basique” Nagios Interface web de configuration Centreon Graphiques de tendance Centreon+RRDTool Cartographie NagVis

6. Outils de la supervision Reporting NaReTo + Centreon Stockage des données RRDTool + MySQL Intermédiaire de stockage NDOUtils Sondes de Supervision Nagios plugins, sondes externes (nombreuses!!!)

7. Y'a plus qu'à... Installer... Tout Sans se tromper Avec une belle documentation Un stagiaire? Une société de service? Non... moi! Je peux le faire! Yes I can!

8. Il faut tout installer Nagios Les plugins Nagios Officiels, de la communauté, NRPE, NSCA, .... NDOUtils Centreon NaReTo NagVis

9. ...et... les dépendances Supervision des protocoles Libsnmp, libssl, libldap, libradius, smtp, pop, imap, ftp, http, .... Dépendances PHP-PEAR pour Centreon Bases de données à créer ”Liaisons entre les outils” complexes à mettre en oeuvre

10. ...et... Faire la documentation C'est bien connu, les informaticiens addddoooooooorrrrennt écrire de la documentation Prévoir un PRA ”Plan de Reprise d'Activité” Remonter rapidement un serveur en cas de panne

11. FAN, Fully Automated Nagios Distribution Linux orientée supervision Un CD contient Le système d'exploitation Les applications de supervision FAN est basé sur CentOS FAN ajoute les paquets de supervision FAN pré-configure les outils FAN est un projet Libre et gratuit http://fannagioscd.sourceforge.net

12. FAN, Fully Automated Nagios Installation !!!

13. Outils disponibles dans FAN Nagios 3 et les plugins Nagios 1.4.13 Centreon 2.0.1 NaReTo 1.1.6 NagVis 1.3.2 NDOUtils 1.4b7 Dokuwiki (dernière version) NRPE et NSCA dans leurs dernières versions Plugins SNMP externes MySQL, Postgres, SNMP, Cisco, HP, ....

14. Style CSS Nuvola Interface web plus agréable

15. Centreon Outil polyvalent basé sur Nagios Interface web de configuration Interface web de Supervision Interface de Reporting Graphiques RRDTool Taux d'occupation CPU/RAM/Partitions/... Forte communauté française Nombreux tutoriels

16. Centreon: captures d'écran

17. Centreon: captures d'écran

18. Centreon: captures d'écran

19. NagVis Outil de cartographie Récupère les données Nagios et les présente dans une interface web Fond de l'écran personnalisable: Europe ==> France ==> Nord/PdC ==> Hordain Photo de la salle machine Plan réseau Architecture n Tiers ...

20. NagVis: captures d'écran

21. NagVis: captures d'écran

22. NaReTo Outil de reporting Navigation arborescente complètement configurable Différents modules Visualisation temps réel Reporting Suivi des alarmes Historique des alarmes

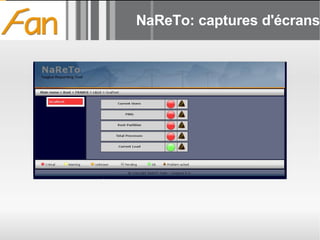

23. NaReTo: captures d'écrans

24. NaReTo: captures d'écrans

25. NaReTo: captures d'écrans

26. Plugins de Supervision (sondes) Plugins officiels Plugins SNMP de Manubulon (Patrick Proy) : Supervision SNMP Windows, Linux, Cisco, ... Plugins externes ( http://www.nagiosexchange.org ) Supervision matérielle HP/Compaq/IBM/Dell Supervision Oracle NRPE/NSCA ...

27. Sites web http://fannagioscd.sourceforge.net http://sourceforge.net/projects/fannagioscd http://cedrictemple.net/dotclear/ Version en cours: 1.1 Version 2.0 très très proche de la sortie Disponible depuis la version 0.2

28. L'équipe Responsable du projet: Cédric Temple Développeurs: Olivier LI-KIANG-CHEONG Thibault COHEN David HANNEQUIN Arthur CLEMENT

29. Contributeurs Packaging Michel Loiseleur ; Clément Oudot ; David Dumortier Documentation Manuel Ozan et Sandie Mesnil Divers Anthony Mercatante Alexandre Fageon Sophie Gautier Mélanie Monnet

30. Et le futur? Architecture distribuée Catégorisation de serveurs Serveur central de consultation Serveur de base de données Serveur(s) collecteur(s) Installation automatisée de chaque catégorie ”central” au boot installe un serveur central ”database” au boot installe un serveur de base de données ”collector” installe un serveur collecteur

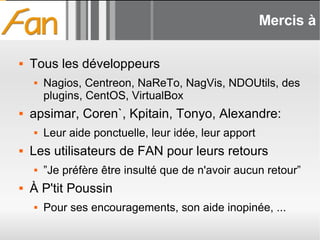

31. Mercis à Tous les développeurs Nagios, Centreon, NaReTo, NagVis, NDOUtils, des plugins, CentOS, VirtualBox apsimar, Coren`, Kpitain, Tonyo, Alexandre: Leur aide ponctuelle, leur idée, leur apport Les utilisateurs de FAN pour leurs retours ”Je préfère être insulté que de n'avoir aucun retour” À P'tit Poussin Pour ses encouragements, son aide inopinée, ...

32. Mercis à À Sophie Gautier Ses précieux conseils, sa simplicité À Parinux Et à vous (pour m'avoir écouter)

33. Not the end Questions? Remarques? Propositions? Insultes?
