1. 1. Rappels :
WinLYRC est un logiciel qui permet de faire fonctionner tout module infra rouge
permettant ainsi la communication de toutes les télécommandes IR avec l’ordinateur via
une interface IR connecté sur le port COM.
Sachez également que WinLYRC existe grâce au monde libre et notamment LINUX. A
l’origine, ce logiciel a été créer pour fonctionner sous LINUX avec les cartes tuner
satellites et se nommait alors LYRC. Adapté par la suite sur Windows par des passionnés,
il est devenu « WinLYRC ».
2. Installation :

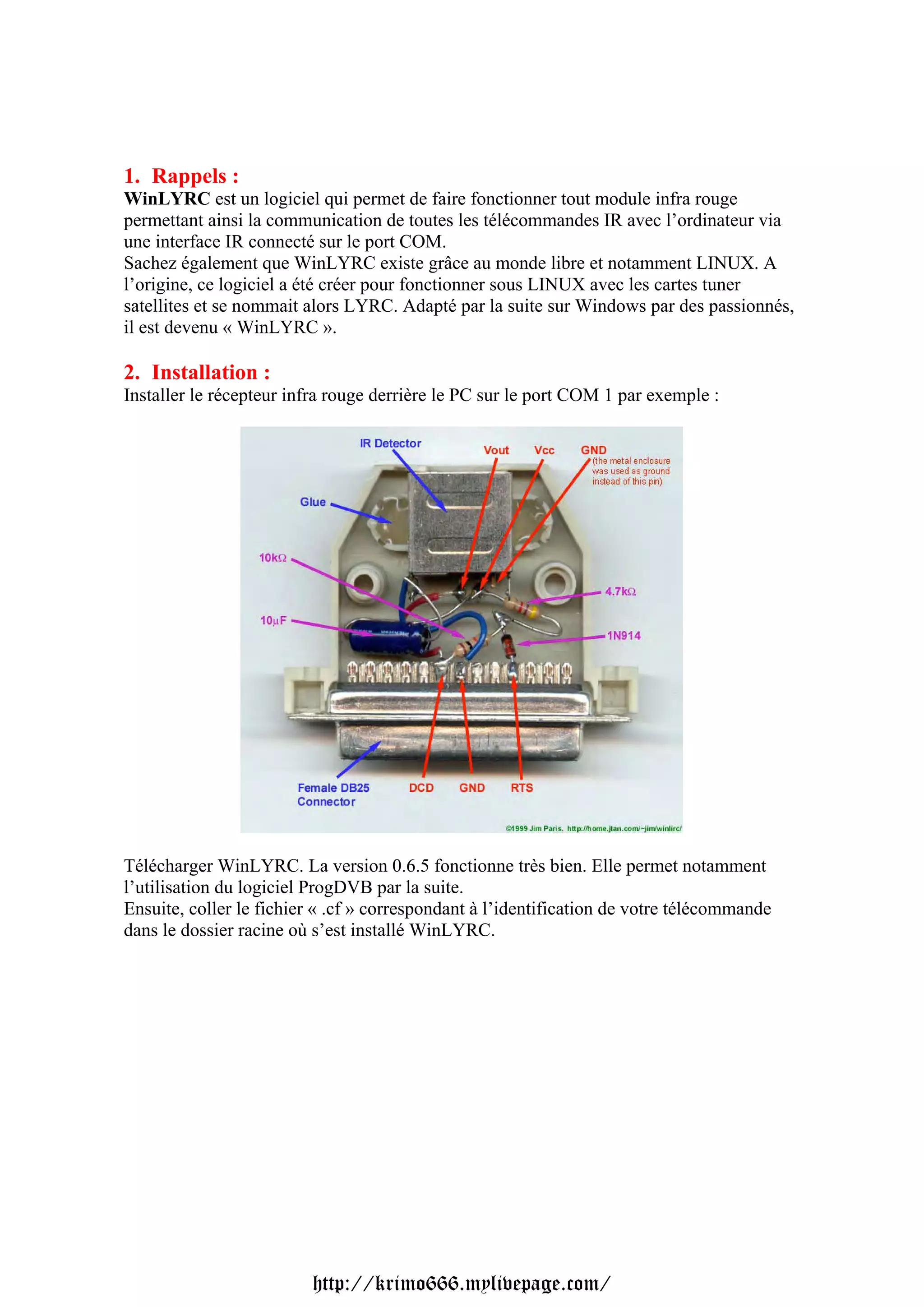

Installer le récepteur infra rouge derrière le PC sur le port COM 1 par exemple :
Télécharger WinLYRC. La version 0.6.5 fonctionne très bien. Elle permet notamment
l’utilisation du logiciel ProgDVB par la suite.
Ensuite, coller le fichier « .cf » correspondant à l’identification de votre télécommande
dans le dossier racine où s’est installé WinLYRC.
http://krimo666.mylivepage.com/

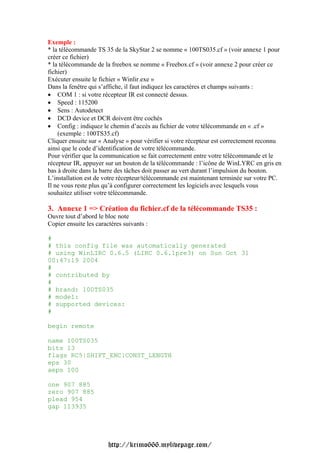

2. Exemple :
* la télécommande TS 35 de la SkyStar 2 se nomme « 100TS035.cf » (voir annexe 1 pour
créer ce fichier)
* la télécommande de la freebox se nomme « Freebox.cf » (voir annexe 2 pour créer ce
fichier)
Exécuter ensuite le fichier « Winlir.exe »
Dans la fenêtre qui s’affiche, il faut indiquez les caractères et champs suivants :
• COM 1 : si votre récepteur IR est connecté dessus.
• Speed : 115200
• Sens : Autodetect
• DCD device et DCR doivent être cochés
• Config : indiquez le chemin d’accès au fichier de votre télécommande en « .cf »
(exemple : 100TS35.cf)
Cliquer ensuite sur « Analyse » pour vérifier si votre récepteur est correctement reconnu
ainsi que le code d’identification de votre télécommande.
Pour vérifier que la communication se fait correctement entre votre télécommande et le
récepteur IR, appuyer sur un bouton de la télécommande : l’icône de WinLYRC en gris en
bas à droite dans la barre des tâches doit passer au vert durant l’impulsion du bouton.
L’installation est de votre récepteur/télécommande est maintenant terminée sur votre PC.
Il ne vous reste plus qu’à configurer correctement les logiciels avec lesquels vous
souhaitez utiliser votre télécommande.
3. Annexe 1 => Création du fichier.cf de la télécommande TS35 :
Ouvre tout d’abord le bloc note
Copier ensuite les caractères suivants :
#
# this config file was automatically generated
# using WinLIRC 0.6.5 (LIRC 0.6.1pre3) on Sun Oct 31
00:47:19 2004
#
# contributed by
#
# brand: 100TS035
# model:
# supported devices:
#
begin remote
name 100TS035
bits 13
flags RC5|SHIFT_ENC|CONST_LENGTH
eps 30
aeps 100
one 907 885
zero 907 885
plead 954
gap 113935
http://krimo666.mylivepage.com/

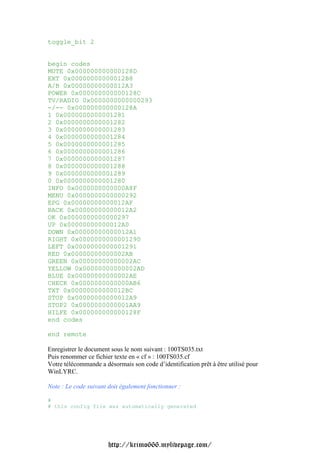

3. toggle_bit 2
begin codes
MUTE 0x000000000000128D
EXT 0x00000000000012B8
A/B 0x00000000000012A3
POWER 0x000000000000128C
TV/RADIO 0x0000000000000293
-/-- 0x000000000000128A
1 0x0000000000001281
2 0x0000000000001282
3 0x0000000000001283
4 0x0000000000001284
5 0x0000000000001285
6 0x0000000000001286
7 0x0000000000001287
8 0x0000000000001288
9 0x0000000000001289
0 0x0000000000001280
INFO 0x0000000000000A8F
MENU 0x0000000000000292
EPG 0x00000000000012AF
BACK 0x00000000000012A2
OK 0x0000000000000297
UP 0x00000000000012A0
DOWN 0x00000000000012A1
RIGHT 0x0000000000001290
LEFT 0x0000000000001291
RED 0x00000000000002AB
GREEN 0x00000000000002AC
YELLOW 0x00000000000002AD
BLUE 0x00000000000002AE
CHECK 0x0000000000000AB6
TXT 0x00000000000012BC
STOP 0x00000000000012A9
STOP2 0x0000000000001AA9
HILFE 0x000000000000128F
end codes
end remote
Enregistrer le document sous le nom suivant : 100TS035.txt
Puis renommer ce fichier texte en « cf » : 100TS035.cf
Votre télécommande a désormais son code d’identification prêt à être utilisé pour
WinLYRC.
Note : Le code suivant doit également fonctionner :
#
# this config file was automatically generated
http://krimo666.mylivepage.com/

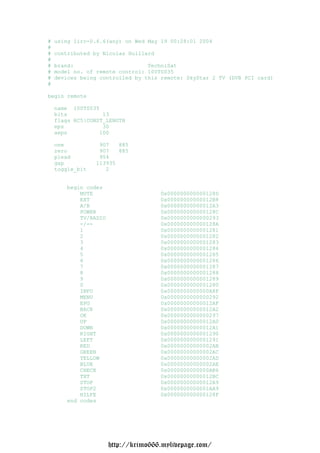

4. # using lirc-0.6.6(any) on Wed May 19 00:28:01 2004
#
# contributed by Nicolas Huillard
#
# brand: TechniSat
# model no. of remote control: 100TS035
# devices being controlled by this remote: SkyStar 2 TV (DVB PCI card)
#
begin remote
name 100TS035
bits 13
flags RC5|CONST_LENGTH
eps 30
aeps 100
one 907 885
zero 907 885
plead 954
gap 113935
toggle_bit 2
begin codes
MUTE 0x000000000000128D
EXT 0x00000000000012B8
A/B 0x00000000000012A3
POWER 0x000000000000128C
TV/RADIO 0x0000000000000293
-/-- 0x000000000000128A
1 0x0000000000001281
2 0x0000000000001282
3 0x0000000000001283
4 0x0000000000001284
5 0x0000000000001285
6 0x0000000000001286
7 0x0000000000001287
8 0x0000000000001288
9 0x0000000000001289
0 0x0000000000001280
INFO 0x0000000000000A8F
MENU 0x0000000000000292
EPG 0x00000000000012AF
BACK 0x00000000000012A2
OK 0x0000000000000297
UP 0x00000000000012A0
DOWN 0x00000000000012A1
RIGHT 0x0000000000001290
LEFT 0x0000000000001291
RED 0x00000000000002AB
GREEN 0x00000000000002AC
YELLOW 0x00000000000002AD
BLUE 0x00000000000002AE
CHECK 0x0000000000000AB6
TXT 0x00000000000012BC
STOP 0x00000000000012A9
STOP2 0x0000000000001AA9
HILFE 0x000000000000128F
end codes
http://krimo666.mylivepage.com/

5. end remote

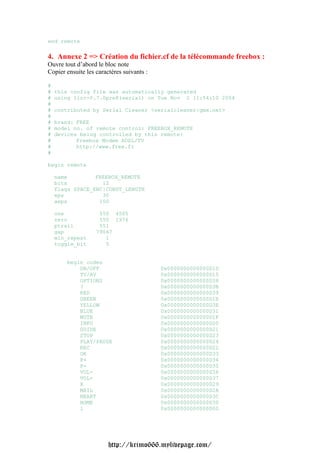

4. Annexe 2 => Création du fichier.cf de la télécommande freebox :
Ouvre tout d’abord le bloc note
Copier ensuite les caractères suivants :
#
# this config file was automatically generated
# using lirc-0.7.0pre8(serial) on Tue Nov 2 11:54:10 2004
#
# contributed by Serial Cleaner <serialcleaner|gmx.net>
#
# brand: FREE
# model no. of remote control: FREEBOX_REMOTE
# devices being controlled by this remote:
# Freebox Modem ADSL/TV
# http://www.free.fr
#
begin remote
name FREEBOX_REMOTE
bits 12
flags SPACE_ENC|CONST_LENGTH
eps 30
aeps 100
one 550 4505
zero 550 1976
ptrail 551
gap 79667
min_repeat 1
toggle_bit 5
begin codes
ON/OFF 0x0000000000000D1D
TV/AV 0x0000000000000D15
OPTIONS 0x0000000000000D38
? 0x0000000000000D3B
RED 0x0000000000000D39
GREEN 0x0000000000000D1E
YELLOW 0x0000000000000D3E
BLUE 0x0000000000000D31
MUTE 0x0000000000000D1F
INFO 0x0000000000000D20
GUIDE 0x0000000000000D21
STOP 0x0000000000000D23
PLAY/PAUSE 0x0000000000000D24
REC 0x0000000000000D22
OK 0x0000000000000D33
P+ 0x0000000000000D34
P- 0x0000000000000D35
VOL- 0x0000000000000D36
VOL+ 0x0000000000000D37
X 0x0000000000000D29
MAIL 0x0000000000000D2A
HEART 0x0000000000000D3C
HOME 0x0000000000000D3D
1 0x0000000000000D00
http://krimo666.mylivepage.com/

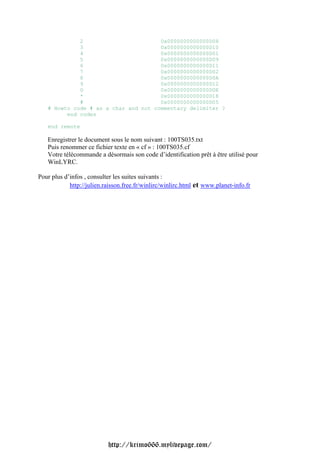

6. 2 0x0000000000000D08
3 0x0000000000000D10
4 0x0000000000000D01
5 0x0000000000000D09
6 0x0000000000000D11
7 0x0000000000000D02
8 0x0000000000000D0A
9 0x0000000000000D12
0 0x0000000000000D0E
* 0x0000000000000D18
# 0x0000000000000D05
# Howto code # as a char and not commentary delimiter ?
end codes
end remote
Enregistrer le document sous le nom suivant : 100TS035.txt
Puis renommer ce fichier texte en « cf » : 100TS035.cf
Votre télécommande a désormais son code d’identification prêt à être utilisé pour
WinLYRC.
Pour plus d’infos , consulter les suites suivants :
http://julien.raisson.free.fr/winlirc/winlirc.html et www.planet-info.fr
