Ecl j2ee-igc2

ECL IP’S Software

OpenROAD – Serveur
Présentation SOLUCOM
d’Application Plateforme
J2EE

Copyright ECL IP’S Software & Services - 1998-2008 Présentation ECL IP’S Software

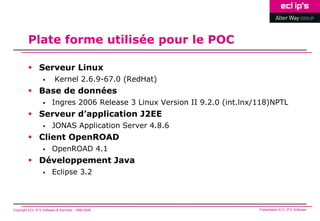

Plate forme utilisée pour le POC

 Serveur Linux
 Kernel 2.6.9-67.0 (RedHat)
 Base de données
 Ingres 2006 Release 3 Linux Version II 9.2.0 (int.lnx/118)NPTL
 Serveur d’application J2EE
 JONAS Application Server 4.8.6
 Client OpenROAD
 OpenROAD 4.1
 Développement Java
 Eclipse 3.2

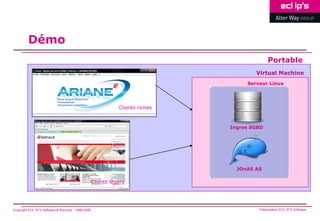

Démo
Portable
Virtual Machine
Serveur Linux

Clients riches

Ingres SGBD

JOnAS AS

Clients légers


Architecture du POC
JoNAS Application Server

Web Container EJB Container
Web components Entreprise Java Beans
- JSPs
- Servlets

OpenROAD
Client Databases

kerosene_java.ear

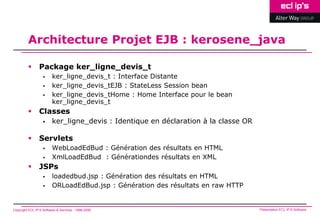

Architecture Projet EJB : kerosene_java

 Package ker_ligne_devis_t
 ker_ligne_devis_t : Interface Distante
 ker_ligne_devis_tEJB : StateLess Session bean
 ker_ligne_devis_tHome : Home Interface pour le bean
ker_ligne_devis_t
 Classes
 ker_ligne_devis : Identique en déclaration à la classe OR

 Servlets
 WebLoadEdBud : Génération des résultats en HTML
 XmlLoadEdBud : Générationdes résultats en XML
 JSPs
 loadedbud.jsp : Génération des résultats en HTML
 ORLoadEdBud.jsp : Génération des résultats en raw HTTP

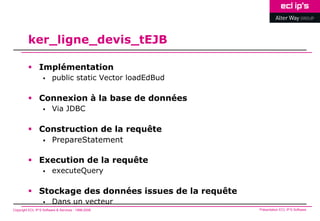

ker_ligne_devis_tEJB

 Implémentation
 public static Vector loadEdBud

 Connexion à la base de données
 Via JDBC

 Construction de la requête
 PrepareStatement

 Execution de la requête
 executeQuery

 Stockage des données issues de la requête
 Dans un vecteur

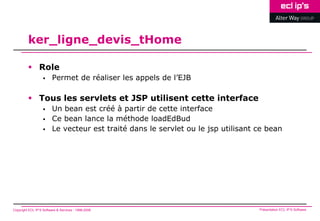

ker_ligne_devis_tHome

 Role
 Permet de réaliser les appels de l’EJB

 Tous les servlets et JSP utilisent cette interface
 Un bean est créé à partir de cette interface
 Ce bean lance la méthode loadEdBud
 Le vecteur est traité dans le servlet ou le jsp utilisant ce bean


Implémentation

JDBC
ker_ligne_devis_tHome

Ingres 2006 r3
Base kero_boss


Implementation OpenROAD (1)
 Édition permettant de visualiser le budget par ressource

 Application Kérosène


Implementation OpenROAD (2)

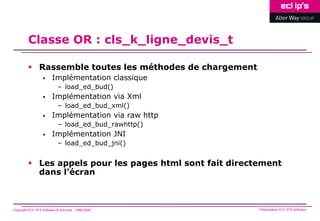

Classe OR : cls_k_ligne_devis_t

 Rassemble toutes les méthodes de chargement
 Implémentation classique
– load_ed_bud()
 Implémentation via Xml
– load_ed_bud_xml()
 Implémentation via raw http
– load_ed_bud_rawhttp()
 Implémentation JNI
– load_ed_bud_jni()

 Les appels pour les pages html sont fait directement
dans l’écran

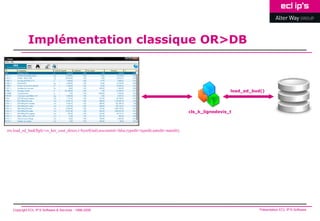

Implémentation classique OR>DB

load_ed_bud()

cls_k_lignedevis_t

res.load_ed_bud(flgfc=cs_ker_cout_direct,i=byref(ind),nocommit=false,typedit=typedit,natedit=natedit);

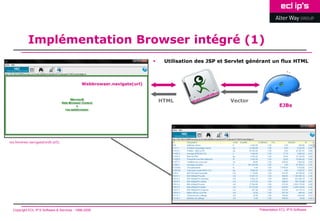

Implémentation Browser intégré (1)
 Utilisation des JSP et Servlet générant un flux HTML

Webbrowser.navigate(url)

HTML Vector
EJBs

res.browser.navigate(web.url);

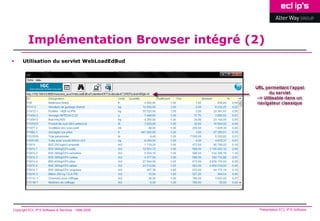

 Utilisation du servlet WebLoadEdBud


 Utilisation du servlet WebLoadEdBud dans un navigateur

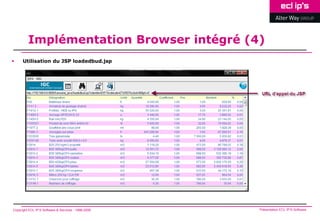

 Utilisation du JSP loadedbud.jsp

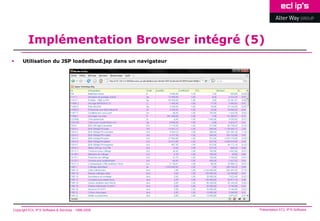

 Utilisation du JSP loadedbud.jsp dans un navigateur

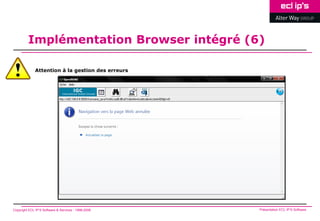

Attention à la gestion des erreurs


Implémentation via raw HTTP (1)

cls_k_lignedevis_t

External
Library Class
Microsoft XMLHTTP

Vector
EJBs

url='http://192.168.0.6:9000/kerosene_java/ORLoadEdBud.jsp?cdentite='+g_etude.cdentite+'&cdetude='+g_etude.cdetude+'&cdsel='+varchar(g_etude.cdsel)+'&flgfc='+varchar(cs_ker_cou
res.load_ed_bud_rawhttp(url=url);

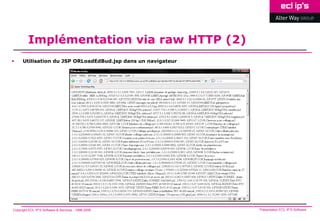

 Utilisation du JSP ORLoadEdBud.jsp dans un navigateur

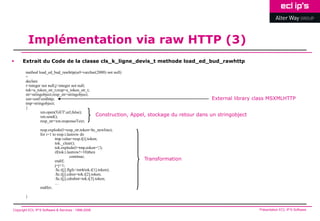

 Extrait du Code de la classe cls_k_ligne_devis_t methode load_ed_bud_rawhttp

method load_ed_bud_rawhttp(url=varchar(2000) not null)
=
declare
i=integer not null;j=integer not null;
tok=u_token_str_t;resp=u_token_str_t;
str=stringobject;resp_str=stringobject;
xm=xml!xmlhttp; External library class MSXMLHTTP
tmp=stringobject;
{
xm.open('GET',url,false);
xm.send(); Construction, Appel, stockage du retour dans un stringobject
resp_str=xm.responseText;

resp.explode(l=resp_str,token=hc_newline);
for i=1 to resp.t.lastrow do
tmp.value=resp.t[i].token;
tok._clear();
tok.explode(l=tmp,token=';');
if(tok.t.lastrow!=10)then
continue;
endif; Transformation
j=j+1;
:$c.t[j].flgfc=int4(tok.t[1].token);
:$c.t[j].cdres=tok.t[2].token;
:$c.t[j].cdrubnt=tok.t[3].token;
…
endfor;

}

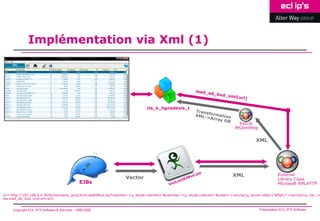

Implémentation via Xml (1)

cls_k_lignedevis_t

ExtLib
MSXmlHttp

XML

Vector XML External
Library Class
EJBs Microsoft XMLHTTP

url='http://192.168.0.6:9000/kerosene_java/XmlLoadEdBud.jsp?cdentite='+g_etude.cdentite+'&cdetude='+g_etude.cdetude+'&cdsel='+varchar(g_etude.cdsel)+'&flgfc='+varchar(cs_ker_co
res.load_ed_bud_xml(url=url);

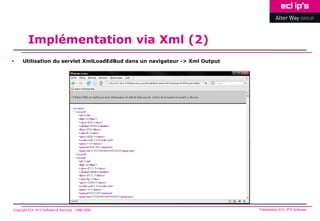

 Utilisation du servlet XmlLoadEdBud dans un navigateur -> Xml Output

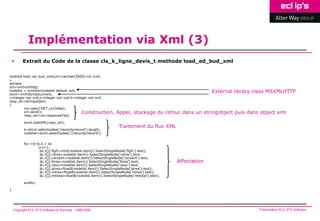

 Extrait du Code de la classe cls_k_ligne_devis_t methode load_ed_bud_xml

method load_ed_bud_xml(url=varchar(2000) not null)
=
declare
xm=xml!xmlhttp;
nodelist = ixmldomnodelist default null;
dxml=xml!domdocument;
External library class MSXMLHTTP
i=integer not null;j=integer not null;k=integer not null;
resp_str=stringobject;
{
xm.open('GET',url,false);
xm.send(); Construction, Appel, stockage du retour dans un stringobject puis dans object xml
resp_str=xm.responseText;

dxml.loadXML(resp_str);
Traitement du flux XML
k=dxml.selectnodes('/records/record').length;
nodelist=dxml.selectnodes('//records/record');

for i=0 to k-1 do
j=j+1;
:$c.t[j].flgfc=int4(nodelist.item(i).SelectSingleNode('flgfc').text);
:$c.t[j].cdres=nodelist.item(i).SelectSingleNode('cdres').text;
:$c.t[j].cdrubnt=nodelist.item(i).SelectSingleNode('cdrubnt').text;
:$c.t[j].lbres=nodelist.item(i).SelectSingleNode('lbres').text; Affectation
:$c.t[j].cduo=nodelist.item(i).SelectSingleNode('cduo').text;
:$c.t[j].qtres=float8(nodelist.item(i).SelectSingleNode('qtres').text);
:$c.t[j].mtres=float8(nodelist.item(i).SelectSingleNode('mtres').text);
:$c.t[j].mttotal=float8(nodelist.item(i).SelectSingleNode('mttotal').text);

endfor;

}

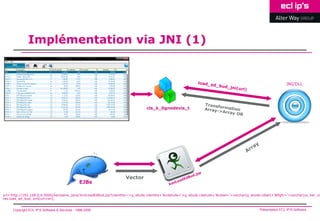

Implémentation via JNI (1)

JNI/DLL

cls_k_lignedevis_t

Vector
EJBs

url='http://192.168.0.6:9000/kerosene_java/XmlLoadEdBud.jsp?cdentite='+g_etude.cdentite+'&cdetude='+g_etude.cdetude+'&cdsel='+varchar(g_etude.cdsel)+'&flgfc='+varchar(cs_ker_co
res.load_ed_bud_xml(url=url);


 Extrait du Code de la classe cls_k_ligne_devis_t methode load_ed_bud_jni

method load_ed_bud_jni(url=varchar(2000) not null)
=
declare
i=integer not null;
j=integer not null;
tok=u_token_str_t;
tmp=stringobject;
{

callproc p4_loadedbud(t=byref(t)); Appel de la l3g encapsulée par une l4gl
for i=1 to t.lastrow do
tmp.value=t[i].lg;
tok._clear();
tok.explode(l=tmp,token='|');
curmethod.trace(text=varchar(tok.t.lastrow));
if(tok.t.lastrow!=9)then
continue;
endif;

j=j+1;
:$c.t[j].flgfc=int4(tok.t[1].token);
:$c.t[j].cdres=tok.t[2].token;
:$c.t[j].cdrubnt=tok.t[3].token;
:$c.t[j].lbres=tok.t[4].token;
:$c.t[j].cduo=tok.t[5].token; Affectation
:$c.t[j].qtres=float8(tok.t[6].token);
:$c.t[j].mtres=float8(tok.t[7].token);
:$c.t[j].resdivcoef=float8(tok.t[8].token);
:$c.t[j].mttotal=float8(tok.t[9].token);
endfor;

}

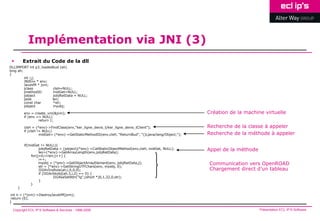

 Extrait du Code de la dll
DLLIMPORT int p3_loadedbud (ah)
long ah;
{
int i,j;
JNIEnv * env;
JavaVM * jvm;
jclass clsH=NULL;
jmethodID midGet=NULL;
jobject jobjRetData = NULL;
jsize len;
const char *str;
jobject myobj;

env = create_vm(&jvm); Création de la machine virtuelle
if (env == NULL)
return 1;

clsH = (*env)->FindClass(env,"ker_ligne_devis_t/ker_ligne_devis_tClient"); Recherche de la classe à appeler
if (clsH != NULL)
midGet= (*env)->GetStaticMethodID(env,clsH, "ReturnBud", "()Ljava/lang/Object;"); Recherche de la méthode à appeler

if(midGet != NULL){
jobjRetData = (jobject)(*env)->CallStaticObjectMethod(env,clsH, midGet, NULL);
len=(*env)->GetArrayLength(env,jobjRetData);
Appel de la méthode
for(j=0;i<len;j++) {
i++;
myobj = (*env)->GetObjectArrayElement(env, jobjRetData,j);
str = (*env)->GetStringUTFChars(env, myobj, 0);
Communication vers OpenROAD
IIG4irInsRow(ah,i,0,0,0); Chargement direct d’un tableau
if (IIG4chkobj(ah,3,i,2) == 0) {
IIG4saSetAttr("lg",(short *)0,1,32,0,str);
}
}
}

int n = (*jvm)->DestroyJavaVM(jvm);
return (0);
}

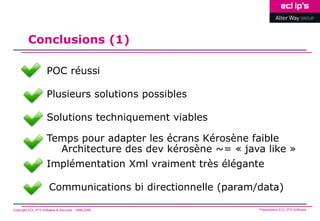

Conclusions (1)

POC réussi

Plusieurs solutions possibles

Solutions techniquement viables

Temps pour adapter les écrans Kérosène faible
Architecture des dev kérosène ~= « java like »
Implémentation Xml vraiment très élégante

Communications bi directionnelle (param/data)


Conclusions (2)

JNI possible pour les traitements complexes

Pas de modification des écrans dans les
implémentation rawhttp, xml, et JNI
Attention à la gestion des erreurs -> écrans avec
navigateurs intégrés

Performances des SA, clustering impératif

Préparation des applications OpenROAD impératif
