Hacking your home
- 1.
- 2. @lhuet35#HackingHome Qu'allez-vous voir ? •Du« Hacking » •Du Hard •Du Soft •… et quelques idées bonus
- 3. @lhuet35#HackingHome Qui suis-je ? •9 ansde Java/Web chez •4 ans de développement dans une grosse SSII •4 ans dans le bâtiment ! https://github.com/lhuet
- 7.
- 8. @lhuet35#HackingHome Hacking - Wikipedia “Dans un sens large, le bidouillage ou hacking concerne les activités visant à détourner un objet de sa fonction première. ”
- 9. @lhuet35#HackingHome Hacker - Wikipedia “Derrière le terme hacker « se cachent des utilisateurs à part, qui préfèrent fouiller dans les entrailles d’un ordinateur plutôt que simplement l’utiliser » ”
- 10. @lhuet35#HackingHome Hacker - Wikipedia “Les motivations principales du hacker sont « la passion, le jeu, le plaisir, l’échange et le partage » ”
- 11.
- 12. @lhuet35#HackingHome « Hacking » station météo Liaisonradio (433 / 868 MHz)
- 13. @lhuet35#HackingHome « Hacking » station météo Liaisonradio (433 / 868 MHz)
- 14. @lhuet35#HackingHome Passer du hardau soft HopeRF RFM12b Bus SPI
- 15. @lhuet35#HackingHome Coté soft •Arduino /JeeNode •Code C •Librairie JeeLabs •Raspberri Pi •Code C •Driver Linux •Module Node.js https://github.com/gkaindl/rfm12b-linux https://github.com/jcw/jeelib
- 16. @lhuet35#HackingHome Montage avec ArduinoUNO http://openenergymonitor.org/emon/buildingblocks/rfm12b-wireless
- 17.
- 18.
- 19. @lhuet35#HackingHome 2 grandes famillesde cartes •Microcontrôleurs •Programme « flashé » •Code C le plus souvent •Cartes avec Linux embarqué •Souvent avec un SoC ARM •Langage au choix
- 20. @lhuet35#HackingHome Connecteur Raspberry Pi •GPIO •Entrées/ Sorties •PWM •Liaisons série •UART •SPI •I2C UART I2C SPI SPI http://elinux.org/Rpi_Low-level_peripherals
- 21.
- 22. @lhuet35#HackingHome Multiples « périphériques » Pression atmosphérique Température AffichageTexte Humidité Affichage graphique +« Touch Screen » Caméra
- 23.
- 24.

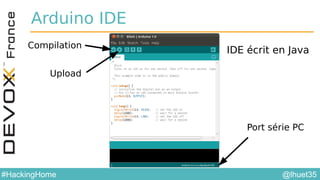

- 25. @lhuet35#HackingHome Arduino IDE Port sériePC Compilation Upload IDE écrit en Java
- 26. @lhuet35#HackingHome /* http://arduino.cc/en/Tutorial/AnalogInput */ intsensorPin = A0; int ledPin = 13; int sensorValue = 0; void setup() { pinMode(ledPin, OUTPUT); // config. du pin en sortie } void loop() { sensorValue = analogRead(sensorPin); digitalWrite(ledPin, HIGH); // Led allumée delay(sensorValue); digitalWrite(ledPin, LOW); // Led éteinte delay(sensorValue); } /* http://arduino.cc/en/Tutorial/AnalogInput */ int sensorPin = A0; int ledPin = 13; int sensorValue = 0; void setup() { pinMode(ledPin, OUTPUT); // config. du pin en sortie } void loop() { sensorValue = analogRead(sensorPin); digitalWrite(ledPin, HIGH); // Led allumée delay(sensorValue); digitalWrite(ledPin, LOW); // Led éteinte delay(sensorValue); } Arduino → Langage accessible
- 27. @lhuet35#HackingHome Ecosystème Arduino •Nombreuses librairies •Presque une librairie par capteur ! • http://arduino.cc/en/Reference/Libraries •Firmata « Firmware » prêt à l'emploi→ • Protocole Firmata - http://firmata.org/wiki/Protocol • Nombreuses implémentations (Java, C, Python, JavaScript, Ruby, ...) •Couplage aisé avec Raspberry Pi
- 28. @lhuet35#HackingHome Ecosystème Raspberry Pi •C/ C++ • WiringPi • API bas niveau (gpio.h) •Java • Java Embedded • Pi4J - https://github.com/Pi4J/pi4j/ •JavaScript • Node.js et de multiples modules
- 29. @lhuet35#HackingHome Nombreux modules Node.js •Portsérie → https://github.com/voodootikigod/node-serialport •Firmata → https://github.com/jgautier/firmata •GPIO → https://www.npmjs.org/package/onof •LCD Texte I2C → https://github.com/wilberforce/lcd-pcf8574 •Teleinfo → https://github.com/lhuet/teleinfo-node •...
- 30. @lhuet35#HackingHome var LCD =require('lcd-pcf8574'); var Gpio = require('onoff').Gpio; var ledRouge = new Gpio(22, 'out'); var boutonJaune = new Gpio(23, 'in', 'falling'); var lcd = new LCD('/dev/i2c-0', 0x27); boutonJaune.watch(function(err, value) { ledRouge.write(0); lcd.setCursor(0,0).print('-- Devoxx France --'); lcd.setCursor(0,1).print(' Bouton appuyé ! '); setTimeout(function() { lcd.setCursor(0,1).print(' ') ; } }); var LCD = require('lcd-pcf8574'); var Gpio = require('onoff').Gpio; var ledRouge = new Gpio(22, 'out'); var boutonJaune = new Gpio(23, 'in', 'falling'); var lcd = new LCD('/dev/i2c-0', 0x27); boutonJaune.watch(function(err, value) { ledRouge.write(0); lcd.setCursor(0,0).print('-- Devoxx France --'); lcd.setCursor(0,1).print(' Bouton appuyé ! '); setTimeout(function() { lcd.setCursor(0,1).print(' ') ; } }); Exemple Node.js
- 31.
- 32. @lhuet35#HackingHome « Hacking » compteur EDF Rienn'est illégal dans ce montage (hacking != illegal) UART Liaison Téléinfo (Bornier client) Montage « custom »
- 33.
- 34.
- 35. @lhuet35#HackingHome Protocole Teleinfo •Liaison série1200 7E1 • http://www.erdf.fr/medias/DTR_Racc_Comptage/ERDF-NOI-CPT_02E.pdf ADCO 000028290000 P OPTARIF BASE 0 ISOUSC 30 9 BASE 002247218 % PTEC TH.. $ IINST 003 Z IMAX 030 B PAPP 00630 * MOTDETAT 000000 B ADCO 000028290000 P OPTARIF BASE 0 ISOUSC 30 9 BASE 002247218 % PTEC TH.. $ IINST 003 Z IMAX 030 B PAPP 00630 * MOTDETAT 000000 B Exemple de trame (Tarif bleu)
- 36. @lhuet35#HackingHome Module Teleinfo surNode.js •https://github.com/lhuet/teleinfo-node var teleinfo = require('teleinfo'); var util = require('util'); // Exemple d'utilisation sur Raspberry Pi var trameEvents = teleinfo('/dev/ttyAMA0'); // Événement 'tramedecodee' pour chaque trame réçue du compteur trameEvents.on('tramedecodee', function (data) { // data : objet avec les données validées (checksum) console.log(util.inspect(data)); }); var teleinfo = require('teleinfo'); var util = require('util'); // Exemple d'utilisation sur Raspberry Pi var trameEvents = teleinfo('/dev/ttyAMA0'); // Événement 'tramedecodee' pour chaque trame réçue du compteur trameEvents.on('tramedecodee', function (data) { // data : objet avec les données validées (checksum) console.log(util.inspect(data)); });
- 37. @lhuet35#HackingHome Module Tarifbleu surNode.js •https://github.com/lhuet/tarifbleu-node var tarifbleu = require('tarifbleu'); var util = require('util'); var logger = function (data) { console.log(util.inspect(data)); }; var infoCompteur = tarifbleu('/dev/ttyAMA0', '00 * * * * *', logger); setInterval(function() { console.log(infoCompteur.getPuissanceApparente() + ' VA'); console.log(infoCompteur.getIntensite() + ' A'); console.log(infoCompteur.getIndex() + ' Wh'); }, 2000); var tarifbleu = require('tarifbleu'); var util = require('util'); var logger = function (data) { console.log(util.inspect(data)); }; var infoCompteur = tarifbleu('/dev/ttyAMA0', '00 * * * * *', logger); setInterval(function() { console.log(infoCompteur.getPuissanceApparente() + ' VA'); console.log(infoCompteur.getIntensite() + ' A'); console.log(infoCompteur.getIndex() + ' Wh'); }, 2000);
- 38. @lhuet35#HackingHome Application •MongoDB • Stockage desdonnées (SAAS) • Aggregation Framework pour la consolidation •Node.js • Serveur Express (API REST) • Liaison Téléinfo
- 39. @lhuet35#HackingHome Frontend Web •AngularJS • Rudimentairepour le moment •Build avec Gulp.js • Livereload serveur + client
- 40.
- 41.
- 42.
- 43. @lhuet35#HackingHome Chaufage & ECS •Ballonavec 3 sources d'énergie • Chauffage bois • Panneau solaire • Résistance électrique •A venir • Monitoring températures Optimisation conso.→ • Pilotage résistance
- 44. @lhuet35#HackingHome Écran « familial » •Supervision /Contrôle • Visualisation des consommations en « live » • Aide à l'optimisation d'énergie •Écrans en cours de tests Ecran 2,2 " Ecran 3,2 " tactile
- 45.
- 46. @lhuet35#HackingHome Liens utiles •« Learn Adafruit »→ https://learn.adafruit.com • Tutoriels Arduino / Raspberry Pi / Beaglebone •Référence eLinux.org → http://elinux.org/Main_Page • Nombreux articles Soft & Hard • Utiles pour le « Troubleshooting » •Blogs • Le mien ;-) → http://lhuet.github.io/blog/ • Celui d'Alexandre http://alex.thomazo.info/2013/06/16/premiers-pas-avec-un-jeenode/→
- 47.
