Hypothèses de calculs acoustiques dans les bâtiments du 21ème siècle
Le document traite des nouvelles hypothèses de calcul acoustique dans les bâtiments, soulignant l'importance des systèmes constructifs modernes tels que les rupteurs de ponts thermiques. Il discute également des limites des méthodes actuelles, notamment l'indépendance des chemins de transmission et la négligence de certaines voies secondaires. Finalement, il appelle à la révision des méthodes de calcul et à une meilleure caractérisation acoustique pour faire face aux nouvelles problématiques acoustiques.
Hypothèses de calculs acoustiques dans les bâtiments du 21ème siècle
- 1. Hypothèses de calculsacoustiques dans les bâtiments du 21ème siècle GROUPE GAMBA – M. ANDRO

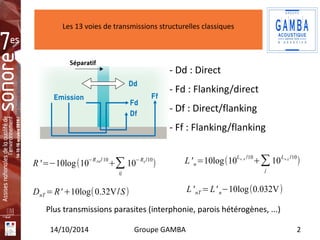

- 2. Les 13 voiesde transmissions structurelles classiques Insérez votre logo ici - Dd : Direct - Fd : Flanking/direct - Df : Direct/flanking - Ff : Flanking/flanking R'=−10log(10−RDd / 10+Σi j 10−Rij /10) DnT=R'+10log(0.32V/S) L'n=10log(10Ln ,d /10+Σj 10Ln,ij /10) L'nT=L' n−10log(0.032V) Plus transmissions parasites (interphonie, parois hétérogènes, ...) 14/10/2014 Groupe GAMBA 2

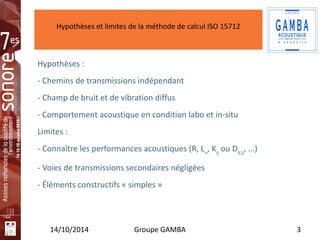

- 3. Hypothèses et limitesde la méthode de calcul ISO 15712 Hypothèses : - Chemins de transmissions indépendant - Champ de bruit et de vibration diffus - Comportement acoustique en condition labo et in-situ Limites : - Connaître les performances acoustiques (R, Ln, Kij ou DV,ij, ...) - Voies de transmissions secondaires négligées - Éléments constructifs « simples » Insérez votre logo ici 14/10/2014 Groupe GAMBA 3
- 4. Nouveau systèmes constructifs– Nouvelles hypothèses Insérez votre logo ici Systèmes constructifs : - Rupteurs de ponts thermiques 125 160 25 20 15 10 5 0 -5 100 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000 5000 14/10/2014 Groupe GAMBA 4 -10 DeltaKij - Mesure / Calcul de normalisé Angle K13 Angle K14 Filant façade K34 Fréquence (Hz) Delta Kij (dB)

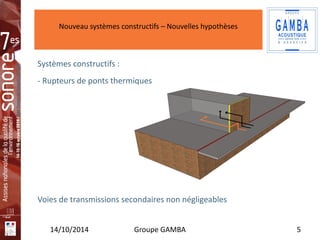

- 5. Nouveau systèmes constructifs– Nouvelles hypothèses Insérez votre logo ici Systèmes constructifs : - Rupteurs de ponts thermiques Voies de transmissions secondaires non négligeables 14/10/2014 Groupe GAMBA 5

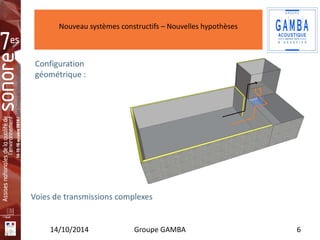

- 6. Nouveau systèmes constructifs– Nouvelles hypothèses Insérez votre logo ici Configuration géométrique : Voies de transmissions complexes 14/10/2014 Groupe GAMBA 6
- 7. Nouveau systèmes constructifs– Nouvelles hypothèses Insérez votre logo ici Systèmes constructifs : - Ossatures Bois 14/10/2014 Groupe GAMBA 7

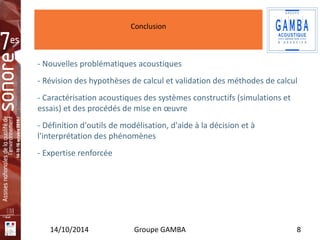

- 8. Conclusion Insérez votre logo ici - Nouvelles problématiques acoustiques - Révision des hypothèses de calcul et validation des méthodes de calcul - Caractérisation acoustiques des systèmes constructifs (simulations et essais) et des procédés de mise en oeuvre - Définition d'outils de modélisation, d'aide à la décision et à l'interprétation des phénomènes - Expertise renforcée 14/10/2014 Groupe GAMBA 8
