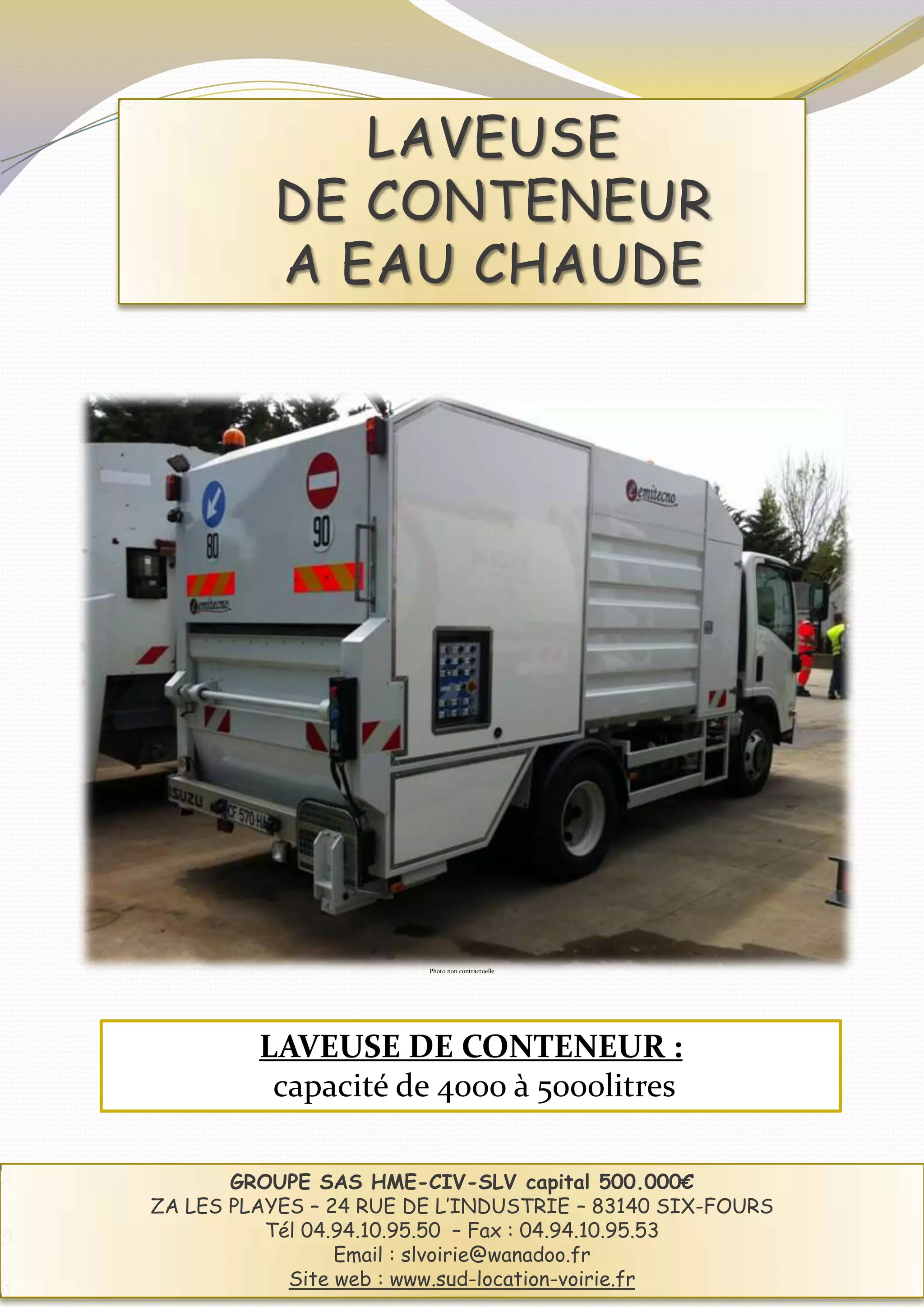

LAVEUSE
          DE CONTENEUR
          A EAU CHAUDE




                        Photo non contractuelle




         LAVEUSE DE CONTENEUR :
          capacité de 4000 à 5000litres

       GROUPE SAS HME-CIV-SLV capital 500.000€
ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
          Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                 Email : slvoirie@wanadoo.fr
            Site web : www.sud-location-voirie.fr

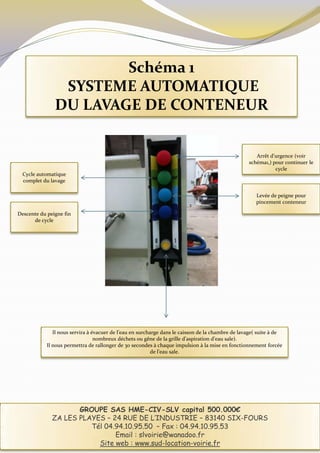

Schéma 1
                SYSTEME AUTOMATIQUE
               DU LAVAGE DE CONTENEUR


                                                                                                      Arrêt d’urgence (voir
                                                                                                   schéma1,) pour continuer le
                                                                                                              cycle
  Cycle automatique
  complet du lavage

                                                                                                      Levée de peigne pour
                                                                                                      pincement conteneur

Descente du peigne fin
      de cycle




               Il nous servira à évacuer de l’eau en surcharge dans le caisson de la chambre de lavage( suite à de
                                  nombreux déchets ou gêne de la grille d’aspiration d’eau sale).
            Il nous permettra de rallonger de 30 secondes à chaque impulsion à la mise en fonctionnement forcée
                                                           de l’eau sale.




                     GROUPE SAS HME-CIV-SLV capital 500.000€
              ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
                        Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                               Email : slvoirie@wanadoo.fr
                          Site web : www.sud-location-voirie.fr

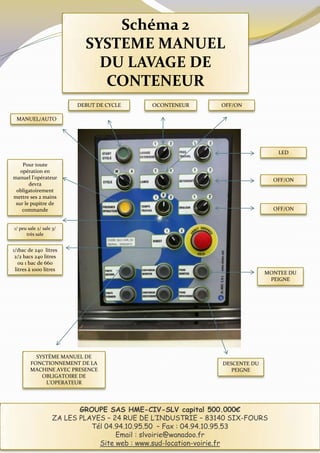

Schéma 2
                            SYSTEME MANUEL
                              DU LAVAGE DE
                               CONTENEUR
                          DEBUT DE CYCLE     OCONTENEUR        OFF/ON

 MANUEL/AUTO




                                                                                LED

    Pour toute
   opération en
manuel l’opérateur                                                             OFF/ON
       devra
 obligatoirement
mettre ses 2 mains
 sur le pupitre de
    commande                                                                   OFF/ON


1/ peu sale 2/ sale 3/
      très sale


1/1bac de 240 litres
 2/2 bacs 240 litres
   ou 1 bac de 660
 litres à 1000 litres
                                                                             MONTEE DU
                                                                              PEIGNE




          SYSTÈME MANUEL DE
        FONCTIONNEMENT DE LA                                   DESCENTE DU
        MACHINE AVEC PRESENCE                                     PEIGNE
            OBLIGATOIRE DE
             L’OPERATEUR




                           GROUPE SAS HME-CIV-SLV capital 500.000€
                    ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
                              Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                                     Email : slvoirie@wanadoo.fr
                                Site web : www.sud-location-voirie.fr

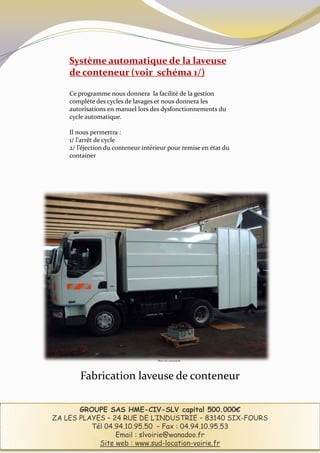

Système automatique de la laveuse
    de conteneur (voir schéma 1/)

    Ce programme nous donnera la facilité de la gestion
    complète des cycles de lavages et nous donnera les
    autorisations en manuel lors des dysfonctionnements du
    cycle automatique.

    Il nous permettra :
    1/ l’arrêt de cycle
    2/ l’éjection du conteneur intérieur pour remise en état du
    container




                                    Photo non contractuelle




        Fabrication laveuse de conteneur

       GROUPE SAS HME-CIV-SLV capital 500.000€
ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
          Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                 Email : slvoirie@wanadoo.fr
            Site web : www.sud-location-voirie.fr

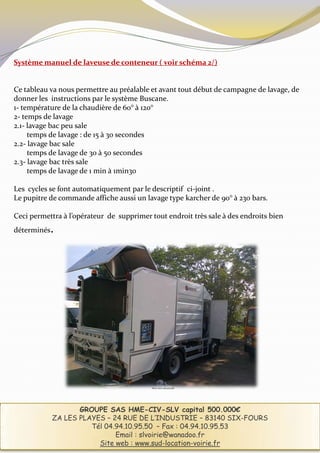

Système manuel de laveuse de conteneur ( voir schéma 2/)


Ce tableau va nous permettre au préalable et avant tout début de campagne de lavage, de
donner les instructions par le système Buscane.
1- température de la chaudière de 60° à 120°
2- temps de lavage
2.1- lavage bac peu sale
     temps de lavage : de 15 à 30 secondes
2.2- lavage bac sale
     temps de lavage de 30 à 50 secondes
2.3- lavage bac très sale
     temps de lavage de 1 min à 1min30

Les cycles se font automatiquement par le descriptif ci-joint .
Le pupitre de commande affiche aussi un lavage type karcher de 90° à 230 bars.

Ceci permettra à l’opérateur de supprimer tout endroit très sale à des endroits bien
déterminés .




                                           Photo non contractuelle




                    GROUPE SAS HME-CIV-SLV capital 500.000€
             ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
                       Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                              Email : slvoirie@wanadoo.fr
                         Site web : www.sud-location-voirie.fr

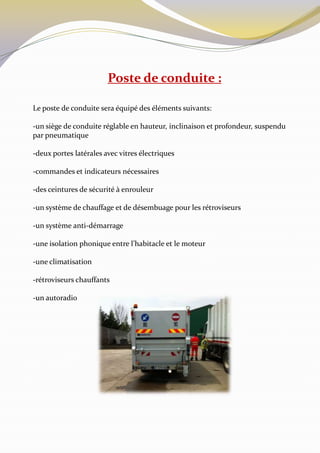

Poste de conduite :

Le poste de conduite sera équipé des éléments suivants:

-un siège de conduite réglable en hauteur, inclinaison et profondeur, suspendu
par pneumatique

-deux portes latérales avec vitres électriques

-commandes et indicateurs nécessaires

-des ceintures de sécurité à enrouleur

-un système de chauffage et de désembuage pour les rétroviseurs

-un système anti-démarrage

-une isolation phonique entre l’habitacle et le moteur

-une climatisation

-rétroviseurs chauffants

-un autoradio

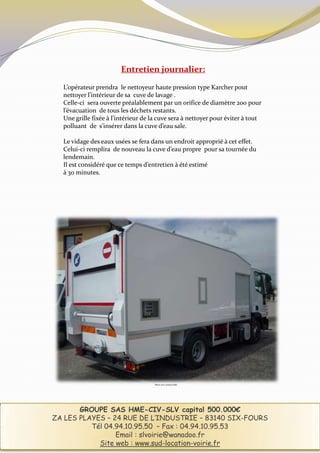

Entretien journalier:

  L’opérateur prendra le nettoyeur haute pression type Karcher pout
  nettoyer l’intérieur de sa cuve de lavage .
  Celle-ci sera ouverte préalablement par un orifice de diamètre 200 pour
  l’évacuation de tous les déchets restants.
  Une grille fixée à l’intérieur de la cuve sera à nettoyer pour éviter à tout
  polluant de s’insérer dans la cuve d’eau sale.

  Le vidage des eaux usées se fera dans un endroit approprié à cet effet.
  Celui-ci remplira de nouveau la cuve d’eau propre pour sa tournée du
  lendemain.
  Il est considéré que ce temps d’entretien à été estimé
  à 30 minutes.




                                     Photo non contractuelle




       GROUPE SAS HME-CIV-SLV capital 500.000€
ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
          Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                 Email : slvoirie@wanadoo.fr
            Site web : www.sud-location-voirie.fr
Les buses de lavage sont des buses tout inox à têtes
                  rotatives de 130 °
   Celles-ci nous permettront de tourner en deux
  positions = rotations / translations ceci pour un
             nettoyage complet des bacs




  Il y a la possibilité de faire fonctionner les buses
indépendamment pour le nettoyage de bacs de 2 roues
            ou les 2buses pour un bac 4 roues




       GROUPE SAS HME-CIV-SLV capital 500.000€
ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
          Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                 Email : slvoirie@wanadoo.fr
            Site web : www.sud-location-voirie.fr
Pompe d’aspiration refoulement en fonte
                 d’eau sale




      Ce matériel fonctionne hydrauliquement.
  Elle nous permettra de réguler le débit avec la
pression pour optimiser l’accumulation d’eau dans la
                 trémie de lavage.


       GROUPE SAS HME-CIV-SLV capital 500.000€
ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
          Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                 Email : slvoirie@wanadoo.fr
            Site web : www.sud-location-voirie.fr

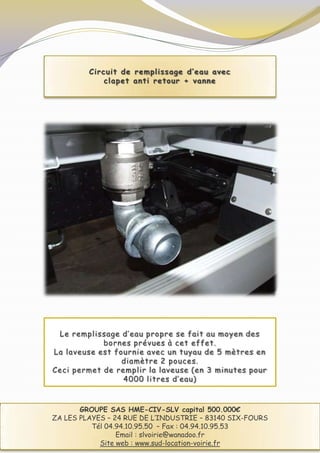

Circuit de remplissage d’eau avec
             clapet anti retour + vanne




 Le remplissage d’eau propre se fait au moyen des
            bornes prévues à cet effet.
La laveuse est fournie avec un tuyau de 5 mètres en
                 diamètre 2 pouces.
Ceci permet de remplir la laveuse (en 3 minutes pour
                 4000 litres d’eau)



       GROUPE SAS HME-CIV-SLV capital 500.000€
ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
          Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                 Email : slvoirie@wanadoo.fr
            Site web : www.sud-location-voirie.fr

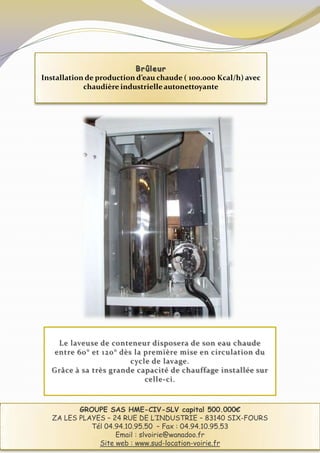

Brûleur
Installation de production d’eau chaude ( 100.000 Kcal/h) avec
            chaudière industrielle autonettoyante




    Le laveuse de conteneur disposera de son eau chaude
   entre 60° et 120° dès la première mise en circulation du
                        cycle de lavage.
  Grâce à sa très grande capacité de chauffage installée sur
                            celle-ci.



          GROUPE SAS HME-CIV-SLV capital 500.000€
   ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS
             Tél 04.94.10.95.50 – Fax : 04.94.10.95.53
                    Email : slvoirie@wanadoo.fr
               Site web : www.sud-location-voirie.fr
