- 1. LAVEUSE DE COLONNES ENTERREES ETAERIENNES LAVEUSE COLONNES ENTERREES: Structure INOX VEHICULE NEUF GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 2. PINCE KINSHOFFER La grueest équipée d’un kinshoffer avec son ratator . Ceci vous permettra de prendre tous les champignons adaptés à son effet . Il sera équipé également d’un crochet pour prendre les colonnes aériennes. La conception de la laveuse est faite de façon à prendre les colonnes à doubles portes type champignons et les colonnes aériennes à simple porte. Celles – ci seront redirigées vers l’arrière du caisson de lavage pour y introduire la porte ouverte. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr

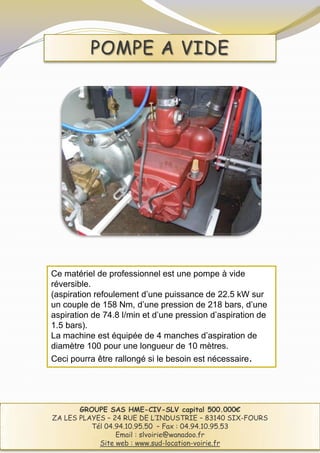

- 3. POMPE A VIDE Cematériel de professionnel est une pompe à vide réversible. (aspiration refoulement d’une puissance de 22.5 kW sur un couple de 158 Nm, d’une pression de 218 bars, d’une aspiration de 74.8 l/min et d’une pression d’aspiration de 1.5 bars). La machine est équipée de 4 manches d’aspiration de diamètre 100 pour une longueur de 10 mètres. Ceci pourra être rallongé si le besoin est nécessaire. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 4. REMPLISSAGE ET VIDAGE La laveuse est équipée de remplissage d’eau en diamètre 63 (type pompier) et d‘une vanne pour la coupure La laveuse est équipée de 3 feux de travail à leds, orientés dans la zone de travail. Circuit de refoulement de la pompe à vide en raccord diamètre 100 système Cam-loc. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 5. POMPE D’ASPIRATION Lalaveuse est équipée d’une pompe d’eau usée. Celle-ci permettra de récupérer les eaux de lavages des colonnes lors des nettoyages, qui seront injectées automatiquement dans la cuve d’eau sale. Cette opération se fait automatiquement par le programme Buscane . GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 6. BOITIER DE COMMANDE DU SYSTÈME DE LAVAGE DE COLONNE La laveuse est équipée d’un boitier de commande type Buscane pour : Bouton rouge = arrêt d’urgence Bouton vert = départ du cycle Bouton noir rotatif gauche = 1, 2 ou 3 suivant le lavage à effectuer Bouton noir= feux de travail Bouton noir rotatif droit = arrêt ou mise en marche du cycle GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 7. FEU LED La laveuse est équipée de feux à leds sur 3 endroits différents . Ceci a été conçu pour optimiser le travail à effectuer de nuit. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 8. LANCE HAUTE PRESSION La laveuse de colonnes enterrées est équipée d’une lance haute pression pour une lavage minutieux à eau chaude de 50 à 250 bars réglables et d’une lance de nettoyage sur une longueur de 2 mètres pour nettoyer les parois . Voir annexe sur clé USB fournie par nos soins. L’enrouleur fourni a une longueur de 25 mètres pour le nettoyage de la colonne ainsi que son emplacement enterré. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 9. MONITEUR DE COMMANDE Notre laveuse est équipée par un système type Buscane. - Elle nous donnera le nombre de cycle lavés - Les heures de fonctionnement de la laveuse Le système buscane nous informe également - du manque d’eau éventuel : arrêt du fonctionnement (voyant cabine) - sur les feux de travails - sur les gyrophares avant et arrière d’avertissement - sur la fermeture de la porte pour la mise en route de la laveuse - de la position de la grue - du bon fonctionnement de la chaudière - Pour toutes les fonctions citées ci-dessus, si celles-ci ne sont pas respectées, un bip d’avertissement se déclenchera. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 10. CUVE DETERGENTE ET DESINFECTANT La laveuse de colonnes enterrées est La laveuse de colonnes équipée d’une cuve désinfectante de enterrées est équipée d’une 24 litres. cuve de détergent de 50 litres. Elle se fera par une pression d’air égale à Elle fonctionnera 6.5 bars donnée par le véhicule et sera automatiquement lors de pulvérisée par l’opérateur à la fin de chaque lavage. chaque lavage . Une électrovanne pneumatique Ceci entrainera une désinfection mettra en fonction le détergent complète de la colonne et surtout de suivant le degré de nettoyage à son ouverture des déchets. effectuer. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 11. Poste de conduite: Le poste de conduite sera équipé des éléments suivants: -un siège de conduite réglable en hauteur, inclinaison et profondeur , suspendu par pneumatique - deux portes latérales avec vitres électriques - commandes et indicateurs nécessaires - des ceintures de sécurité à enrouleur - un système de chauffage et de désembuage pour les rétroviseurs - un système anti-démarrage - une isolation phonique entre l’habitacle et le moteur -une climatisation - un autoradio Le véhicule est équipée en VASP avec GPS GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 12. Entretien journalier: L’opérateur prendra le nettoyeur haute pression type Karcher, pour nettoyer l’intérieur de sa cuve de lavage . Celle-ci sera ouverte préalablement par un orifice de diamètre 200 mm pour l’évacuation de tous les déchets restants. Une grille fixée à l’intérieur de la cuve sera à nettoyer pour éviter à tout polluant de s’insérer dans la cuve d’eau sale. Il videra son eau dans un endroit approprié à cet effet. Celui-ci remplira de nouveau la cuve d’eau propre pour sa tournée du lendemain. Il est considéré que ce temps d’entretien a été estimé à 30 minutes. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
- 13. Brûleur Installation de productiond’eau chaude (100.000 Kcal/h) avec chaudière industrielle autonettoyante Le laveuse de colonnes disposera de son eau chaude entre 60° et 120° dès la première mise en circulation du cycle de lavage. Grâce à sa très grande capacité de chauffage installée sur celle-ci. GROUPE SAS HME-CIV-SLV capital 500.000€ ZA LES PLAYES – 24 RUE DE L’INDUSTRIE – 83140 SIX-FOURS Tél 04.94.10.95.50 – Fax : 04.94.10.95.53 Email : slvoirie@wanadoo.fr Site web : www.sud-location-voirie.fr
