Le document présente la solution 'Cloud Platform System' de Microsoft, développée en collaboration avec Dell, pour optimiser les centres de données en intégrant des capacités cloud hybrides. Il décrit les avantages de cette solution, notamment la réduction des coûts, l'automatisation, et une architecture préconfigurée facilitant le déploiement et la gestion des infrastructures. En outre, il met en avant les fonctionnalités de support et d'administration adaptées aux besoins des entreprises se tournant vers une approche 'cloud-first'.

1. Le cloud-in-a-box avec Cloud
Platform System (CPS) et
Windows Azure Pack
Sami Fredj - Dell
Emmanuel Torchy - Microsoft
Fabrice Meillon – Microsoft twitter : fabrice_m

2. tech.days 2015#mstechdays
La vision Microsoft pour répondre aux
enjeux du datacenter
Comprendre l’architecte et les
bénéfices apportés par la solution
Cloud Platform System

3. tech.days 2015#mstechdays

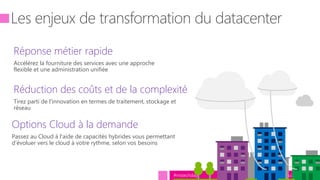

Réduction des coûts et de la complexité
Tirez parti de l'innovation en termes de traitement, stockage et
réseau
Options Cloud à la demande
Passez au Cloud à l'aide de capacités hybrides vous permettant
d’évoluer vers le cloud à votre rythme, selon vos besoins
Réponse métier rapide
Accélérez la fourniture des services avec une approche
flexible et une administration unifiée
Les enjeux de transformation du datacenter

4. tech.days 2015#mstechdays
Une vision et une plateforme Cloud unifiée
Cloud hybride : le chemin vers le
« Cloud-First »
Accélération de la productivité
« Mobile-First »
Privé, public, et hybride

5. tech.days 2015#mstechdays
Windows Server
Microsoft Azure
Stockage haute performance sur
matriel banalisé
Datacenter défini par le logiciel:
Serveur, stockage et réseau
Environnement libre-
service multi-locataire
avec isolation
Automatisation basée
sur des politiques
Elasticité applicative

6. tech.days 2015#mstechdays
Datacenter Microsoft Azure

7. tech.days 2015#mstechdays

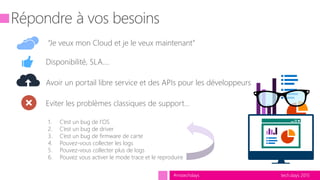

Répondre à vos besoins
“Je veux mon Cloud et je le veux maintenant”
Disponibilité, SLA….
Avoir un portail libre service et des APIs pour les développeurs
Eviter les problèmes classiques de support…
1. C’est un bug de l’OS
2. C’est un bug de driver
3. C’est un bug de firmware de carte
4. Pouvez-vous collecter les logs
5. Pouvez-vous collecter plus de logs
6. Pouvez vous activer le mode trace et le reproduire

8. tech.days 2015#mstechdays
Systèmes
convergés
Do-it-yourself Architecture
de reference
Différentes options de déploiement
TTV plus rapide
Plus
de
personnalisation
Standardisation
Analytics Platform
System (APS)
Cloud Platform
System (CPS)

9. Microsoft
Cloud Platform System
powered by Dell

10. tech.days 2015#mstechdays

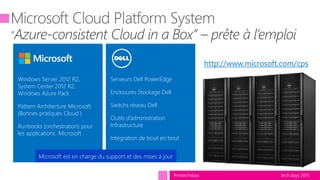

Azure-consistent Cloud in a Box” – prête à l’emploi
Serveurs Dell PowerEdge
Enclosures Stockage Dell
Switchs réseau Dell
Outils d’administration
Infrastructure
Intégration de bout en bout
Windows Server 2012 R2,
System Center 2012 R2,
Windows Azure Pack
Pattern Architecture Microsoft
(Bonnes pratiques Cloud )
Runbooks (orchestration) pour
les applications Microsoft
Microsoft est en charge du support et des mises à jour
http://www.microsoft.com/cps

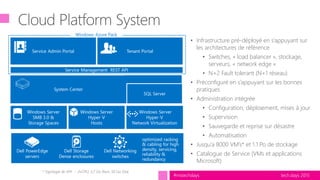

11. tech.days 2015#mstechdays
• Infrastructure pré-déployé en s’appuyant sur
les architectures de référence
• Switches, « load balancer », stockage,
serveurs, « network edge »
• N+2 Fault tolerant (N+1 réseau)
• Préconfiguré en s’appuyant sur les bonnes
pratiques
• Administration intégrée
• Configuration, déploiement, mises à jour
• Supervision
• Sauvegarde et reprise sur désastre
• Automatisation
• Jusqu’a 8000 VM’s* et 1.1 Po de stockage
• Catalogue de Service (VMs et applications
Microsoft)
* Topologie de VM - 2vCPU, 3,7 Go Ram, 50 Go Disk

12. tech.days 2015#mstechdays

13. tech.days 2015#mstechdays

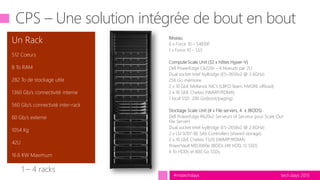

CPS – Une solution intégrée de bout en bout
Réseau
6 x Force 10 – S4810P
1 x Force 10 – S55
Compute Scale Unit (32 x hôtes Hyper-V)
Dell PowerEdge C6220ii – 4 Noeuds par 2U
Dual socket Intel IvyBridge (E5-2650v2 @ 2.6GHz)
256 Go mémoire
2 x 10 GbE Mellanox NIC’s (LBFO Team, NVGRE offload)
2 x 10 GbE Chelsio (iWARP/RDMA)
1 local SSD 200 Go(boot/paging)
Stockage Scale Unit (4 x File servers, 4 x JBODS)
Dell PowerEdge R620v2 Serveurs (4 Serveur pour Scale Out
File Server)
Dual socket Intel IvyBridge (E5-2650v2 @ 2.6GHz)
2 x LSI 9207-8E SAS Controllers (shared storage)
2 x 10 GbE Chelsio T520 (iWARP/RDMA)
PowerVault MD3060e JBODs (48 HDD, 12 SSD)
4 To HDDs et 800 Go SSDs
1 – 4 racks

14. tech.days 2015#mstechdays
Vue par module
Réseau
Compute
32 servers per rack
128 maximum
Stockage
282 To per rack
1.1 Po maximum
Rack 4
Agg Switches
Mgmt Switches
Edge cluster
Compute
cluster
Storage cluster
Access
switches
Rack 3
Agg Switches
Mgmt Switches
Edge cluster
Compute
cluster
Storage cluster
Access
switches
Rack 1
Agg Switches
Mgmt Switches
Mgmt cluster
Edge cluster
Compute
cluster
Storage cluster
Access
switches
Rack 2
Agg Switches
Mgmt Switches
Edge cluster
Compute
cluster
Storage cluster
Access
switches
Management host group
Edge host group
Compute host group
Storage host group

15. tech.days 2015#mstechdays

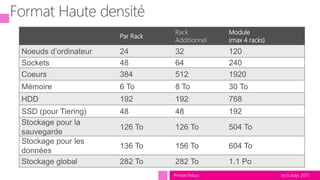

Format Haute densité
Par Rack
Rack
Additionnel
Module
(max 4 racks)
Noeuds d’ordinateur 24 32 120
Sockets 48 64 240
Coeurs 384 512 1920
Mémoire 6 To 8 To 30 To
HDD 192 192 768
SSD (pour Tiering) 48 48 192
Stockage pour la
sauvegarde
126 To 126 To 504 To
Stockage pour les
données
136 To 156 To 604 To
Stockage global 282 To 282 To 1.1 Po

16. tech.days 2015#mstechdays
SAS HBA
SAS
Port
SAS
Port
SAS
Port
SAS
Port
SAS HBA
SAS
Port
SAS
Port
SAS
Port
SAS
Port
SAS HBA
SAS
Port
SAS
Port
SAS
Port
SAS
Port
SAS HBA
SAS
Port
SAS
Port
SAS
Port
SAS
Port
10Gb-E 10Gb-E10Gb-E 10Gb-E10Gb-E 10Gb-E10Gb-E 10Gb-E
Dual Port SAS Disks
SAS JBOD Chassis with
two Expanders
(2 in/out ports each)
SAS
Exp
SAS
Exp
Dual Port SAS Disks
SAS JBOD Chassis with
two Expanders
(2 in/out ports each)
SAS
Exp
SAS
Exp
Dual Port SAS Disks
SAS JBOD Chassis with
two Expanders
(2 in/out ports each)
SAS
Exp
SAS
Exp
Dual Port SAS Disks
SAS JBOD Chassis with
two Expanders
(2 in/out ports each)
SAS
Exp
SAS
Exp
File Servers
10Gb-E 10Gb-E10Gb-E 10Gb-E10Gb-E 10Gb-E10Gb-E 10Gb-E
Compute Servers
Switch BSwitch A
All systems are active-active
* CPS Architecture simplifiée

17. tech.days 2015#mstechdays

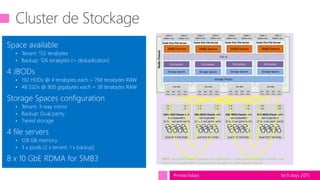

Cluster de Stockage
Space available
• Tenant: 152 terabytes
• Backup: 126 terabytes (+ deduplication)
4 JBODs
• 192 HDDs @ 4 terabytes each = 768 terabytes RAW
• 48 SSDs @ 800 gigabytes each = 38 terabytes RAW
Storage Spaces configuration
• Tenant: 3-way mirror
• Backup: Dual parity
• Tiered storage
4 file servers
• 128 GB memory
• 3 x pools (2 x tenant, 1 x backup)
8 x 10 GbE RDMA for SMB3
Failover asd
Clustering s
SMB3 Service
Scale-Out File Server
Storage Spaces
File System
SAS HBA
SAS
Port
SAS
Port
SAS
Port
SAS
Port
SMB3 Service
Scale-Out File Server
SAS HBA
SAS
Port
SAS
Port
SAS
Port
SAS
Port
Storage Spaces
File System
SMB3 Service
Scale-Out File Server
Storage Spaces
File System
SAS HBA
SAS
Port
SAS
Port
SAS
Port
SAS
Port
SMB3 Service
Scale-Out File Server
Storage Spaces
File System
SAS HBA
SAS
Port
SAS
Port
SAS
Port
SAS
Port
CSV v2
Storage Pool(s)
NOTE: Each JBOD Chassis Expander has 3 SAS links – 2 links used to connect to Nodes, and
one link to provide MPIO connectivity in the case of a SAS expander failure.
10Gb-E
RDMA Port
10Gb-E
RDMA Port
10Gb-E
RDMA Port
10Gb-E
RDMA Port
10Gb-E
RDMA Port
10Gb-E
RDMA Port
10Gb-E
RDMA Port
10Gb-E
RDMA Port
Dual Port SAS Disks
SAS JBOD Chassis with
two Expanders
(2 in, 1 out ports each)
SAS
Exp
SAS
Exp
Dual Port SAS Disks
SAS JBOD Chassis with
two Expanders
(2 in, 1 out ports each)
SAS
Exp
SAS
Exp
Dual Port SAS Disks
SAS JBOD Chassis with
two Expanders
(2 in, 1 out ports each)
SAS
Exp
SAS
Exp
Dual Port SAS Disks
SAS JBOD Chassis with
two Expanders
(2 in, 1 out ports each)
SAS
Exp
SAS
Exp
NodeChassis

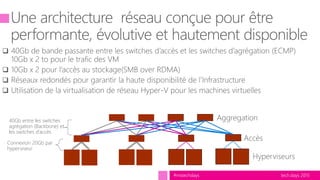

18. tech.days 2015#mstechdays
Aggregation
Accès
Hyperviseurs
40Gb entre les switches
agrégation (Backbone) et
les switches d’accès
Connexion 20Gb par
hyperviseur

19. tech.days 2015#mstechdays

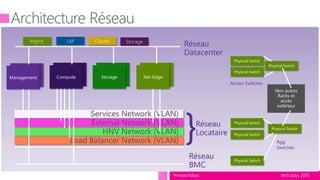

Réseau
Datacenter
Réseau
Locataire
Réseau
BMC
Physical Switch
Physical Switch
Physical Switch
Physical Switch
Physical Switch
Physical Switch
Physical Switch
Vers autres
Racks et
accès
extérieur
Edge Cluster
Net Edge
Edge Cluster
Storage
Edge Cluster
ComputeEdge Cluster
Management
Load Balancer Network (VLAN)
HNV Network (VLAN)
External Network (VLAN)
Services Network (VLAN)
}
ClusterLMMgmt. Storage
Access Switches
Agg
Switches

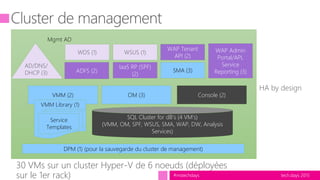

20. tech.days 2015#mstechdays
VMM (2)
SQL Cluster for dB’s (4 VM’s)
(VMM, OM, SPF, WSUS, SMA, WAP, DW, Analysis
Services)
VMM Library (1)
Service
Templates
AD/DNS/
DHCP (3)
Mgmt AD
DPM (1) (pour la sauvegarde du cluster de management)
IaaS RP (SPF)
(2)
SMA (3)
WDS (1) WSUS (1)
WAP Tenant
API (2)
WAP Admin
Portal/API,
Service
Reporting (3)ADFS (2)
OM (3) Console (2)
30 VMs sur un cluster Hyper-V de 6 noeuds (déployées
sur le 1er rack)
HA by design

21. tech.days 2015#mstechdays
Configuration
/déploiement
Supervision
Administration
Automatisation
Sauvegarde
(Tenant/MC)
Patching & Upgrade
Disaster Recovery

22. tech.days 2015#mstechdays
Compute Cluster
DPM (8) (for backing up of Tenant VMs)
VMM (2)
SQL Cluster for dB’s (4 VM’s)
Management Cluster
DPM (1)
(backing up
Management
cluster)
SPF (2)
SMA (3)
WDS (1) WSUS (1) WAP Tenant (2)
WAP Admin
Portal/API, Service
Reporting (3)
ADFS (2)
OM (3)
Console (2)
AD/DNS/DHCP (3)
VMM Library(1)
Windows Server
Backup
Infra Cluster System center WAP SQL
Tenant VMs
(Tenant’s
Production
workload)
Tenant VMs
(Tenant’s
Production
workload)
Tenant VMs
(Tenant’s
Production
workload)
• Pré-configuré & automatisé
• Espace de sauvegarde –
double parité et dedup
activée
• Efficacité et fiabilité de la
sauvegarde au niveau VM
• Automatisation pour assurer
la consistance des
informations en cas de
restauration d’un élément du
cluster Management

23. tech.days 2015#mstechdays
• Highly Available
Virtual Machine
Workloads
Compute Node
•Orchestration
•Live Migration
•Maintenance
Mode
Compute Node
• Running
Workloads Keep
Running
Compute Node
Patches (FW,
Drivers, WS,
SC, WAP)
Validated on
Microsoft
internal
stamps
Deployed on
Microsoft
internal
Dev/test cloud
Customer
starts Patching
Inventory
Updated FW,
Drivers, BIOS
Update &
Validate
Windows
Server
Update &
Validate
System Center
Update &
Validate
Windows
Azure Pack

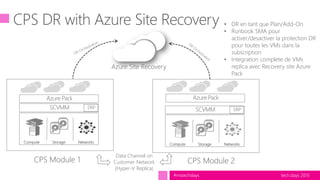

24. tech.days 2015#mstechdays
SCVMM
Compute Storage Networks
DRP
SCVMM
Compute Storage Networks
DRP
CPS Module 1
Data Channel on
Customer Network
(Hyper-V Replica)
CPS Module 2
Azure Site Recovery
Azure PackAzure Pack
• DR en tant que Plan/Add-On
• Runbook SMA pour
activer/desactiver la protection DR
pour toutes les VMs dans la
subscription
• Integration complete de VMs
replica avec Recovery site Azure
Pack
CPS DR with Azure Site Recovery

25. tech.days 2015#mstechdays

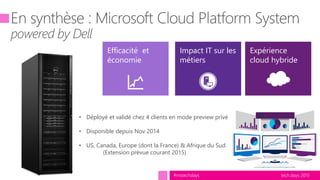

• Déployé et validé chez 4 clients en mode preview privé
• Disponible depuis Nov 2014
• US, Canada, Europe (dont la France) & Afrique du Sud
(Extension prévue courant 2015)
Efficacité et
économie
Expérience
cloud hybride
Impact IT sur les
métiers

26. tech.days 2015#mstechdays

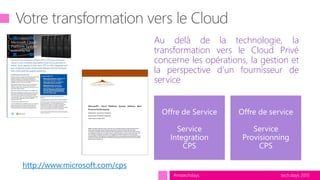

Au delà de la technologie, la
transformation vers le Cloud Privé
concerne les opérations, la gestion et
la perspective d’un fournisseur de
service
http://www.microsoft.com/cps

27. © 2015 Microsoft Corporation. All rights reserved.
tech days•
2015
#mstechdays techdays.microsoft.fr
