OSGiTM est un framework dynamique de services Java qui permet la modularisation, le déploiement et la gestion dynamique des applications sans provoquer de redémarrage, principalement utilisé dans les systèmes embarqués et les serveurs d'application. Le modèle orienté service proposé par OSGi facilite la réutilisation des composants grâce à des bundles, mais la complexité de la conception logicielle modulaire reste un défi pour les développeurs. Bien que largement adopté dans les plateformes et IDE, OSGi n'a pas encore pénétré le développement d'entreprise de manière significative.

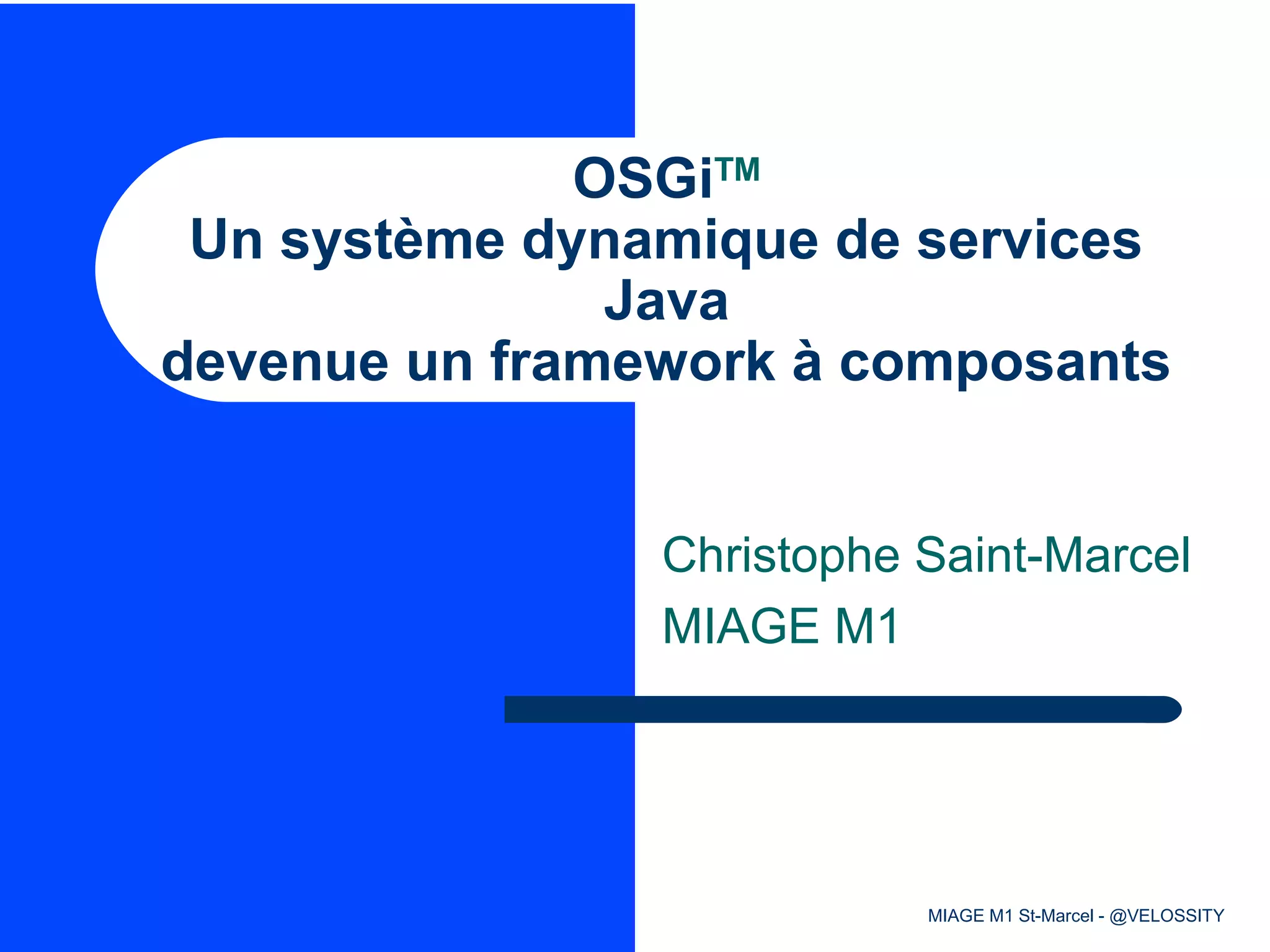

1. OSGiTM
Un système dynamique de services
Java
devenue un framework à composants
Christophe Saint-Marcel
MIAGE M1
MIAGE M1 St-Marcel - @VELOSSITY

2. Définitions
OSGi™ - The Dynamic Module System for Java™
…new service-oriented programming model, referred to by some
as “SOA in a VM.”
OSGI in Action ©Manning Publications Co
Enfin, la réutilisation de logiciel à portée de la main!
C. Saint-Marcel
MIAGE M1 St-Marcel - @VELOSSITY

3. Caractéristiques principales






Modularisation des applications
Chargement/Déchargement de code dynamique
pour le langage Java
Déploiement dynamique d’applications sans
interruption de la plateforme
Installation, Lancement, Mise à jour, Arrêt, Retrait
No « reboot »
Résolution des dépendances versionnées de code
MIAGE M1 St-Marcel - @VELOSSITY

4. Domaines d’applications



Initialement, Systèmes embarqués
– Véhicule de transport (automotive)
– Passerelle résidentiel/domotique/immotique
– Contrôle industriel
– Téléphonie mobile
Serveurs d’application
– JOnAS 5, Geronimo, ApacheDS, JAMES,
WebSphere, JBoss 5 …
Eclipse !
MIAGE M1 St-Marcel - @VELOSSITY

5. Schneider et OSGiTM: Résidentiel
MIAGE M1 St-Marcel - @VELOSSITY

6. Schneider et OSGiTM: Building
MIAGE M1 St-Marcel - @VELOSSITY

7. Un marché pour le résidentiel
From Orange Open Home Automation Infrastructure - J.M. Ortholand, A. Bottaro, nov 2011
MIAGE M1 St-Marcel - @VELOSSITY

8. Démonstrateur
 Cf.
HOMES MULTISENSOR
 http://www2.schneider-
electric.com/sites/corporate/fr/presse/dossier
s/projet-homes.page
MIAGE M1 St-Marcel - @VELOSSITY

9. Un peu d’histoire




Mars 1999 : Fondation de l’OSGi Alliance, un consortium
d’industriels
Aujourd’hui, plus de 40 sociétés membres
Au départ une plateforme embarquée pour les passerelles
résidentielles : Open Services Gateway initiative
Plusieurs groupes d’experts:
Core Platform Expert Group (CPEG) – Framework
–
Enterprise Expert Group (EEG) – Enterprise Issues
–
Residential Expert Group (EEG) – Home Automation
Groupes inactifs:
–
Mobile Expert Group (MEG) – Mobile Telephony
–
Vehicle Expert Group (VEG) - Automobile
–
MIAGE M1 St-Marcel - @VELOSSITY

10. Un standard en construction
R4
ei bo M
l
R3
e c he V
l i
R2
uA e m H
o
R1
Framework
Http
Log
Device Access
Package Admin
R2
Configuration Admin
Permission Admin
User Admin
Preferences
MetaType
Service Tracker
2000
From Peter Kriens, aQute
2001
UPnP
Initial Provisioning
Name Space
Jini
Start Level
IO Connector
Wire Admin
XML Parser
Measurement & State
Position
Execution Env.
2003
Application Manager
Foreign App. Access
Signed Bundles
Declarative Services
Device Management
Security Policies
Framework Layering
Initial Provisioning
UPnP
Conditional Permissions
…
2006
MIAGE M1 St-Marcel - @VELOSSITY

11. OSGi R5
 Sortie
officielle en juin 2012
Core
Resource API
Version range
Compendium & Enterprise
Repository Service
Resolver Service
Subsystems Service
Service loader Mediator
Common Namespaces
…
MIAGE M1 St-Marcel - @VELOSSITY

12. Fournisseurs de solutions
 Equinox
(OSGi-Framework – du projet
Eclipse (Enterprise)
 Apache Felix – projet de la communauté R4.3
Apache
 Knopflerfish – originellement commercialisé
comme un produit embarqué de Gatespace
 ProSyst – Solution commerciale
MIAGE M1 St-Marcel - @VELOSSITY

13. Plateforme
Architecture d’une plateforme OSGiTM
MIAGE M1 St-Marcel - @VELOSSITY

14. Framework
Architecture du framework


La couche Services offre la
possibilité de mettre à disposition
des services au sein d'une même
machine virtuelle tout en masquant
leurs implémentations à leurs
utilisateurs.
La couche Cycle de vie prend en
charge les états des bundles
Services
Cycle de vie
Module

La couche Module adresse la
gestion du chargement des classes
(classloading), la gestion de leurs
visibilités et de leurs versions dans
chaque bundle.
MIAGE M1 St-Marcel - @VELOSSITY

15. Module
Comment ça marche : le bundle
 L’unité
de déploiement: le bundle est le bloc
de légoTM
– Unité de livraison et de déploiement sous
forme de jar
– Une application OSGiTM est un assemblage
de bundles
– Chaque bundle est un isolat
MIAGE M1 St-Marcel - @VELOSSITY

16. Module
Structure d’un bundle
MIAGE M1 St-Marcel - @VELOSSITY

17. Cycle de vie
Déploiement du bundle

Le Framework:
– Lit le manifest du jar
– Installe le code et les ressources
– Résolve les dépendances
– Contrôle le cycle de vie du bundle
– Appelle le Bundle Activator pour démarrer le
bundle
MIAGE M1 St-Marcel - @VELOSSITY

18. Cycle de vie
Cycle de vie du bundle
MIAGE M1 St-Marcel - @VELOSSITY

19. Services
Comment ça marche : µSOA
 Architecture





orienté service (µServices)
Le service est défini par un contrat
(Service API)
Le fournisseur publie le service
dans le registre
Le service a son propre cycle de
vie, il peut venir et partir à tout
moment
Le consommateur demande un
fournisseur de service au registre, il
peut aussi être notifié de
l’apparition et de la disparition d’un
fournisseur
Le consommateur s’associe au
fournisseur, il invoque le service
Component
Java Interface
Service registry
Service API
Notifies
Publishes
Requests
Binds
Service
Provider
Invoke
Service
Requester
MIAGE M1 St-Marcel - @VELOSSITY

20. Mais où sont les composants?
 Le
service ?
 Le bundle ?
⇒ Le
framework OSGiTM natif est un framework
à composants primitifs !
⇒ Dynamique
difficile à gérer
⇒ Mélange du code métier et technique
MIAGE M1 St-Marcel - @VELOSSITY

21. Les modèles à composants sur OSGiTM
 Plusieurs
approches concurrentes
 Basées sur un modèle déclaratif, chaque
composant décrit ce qu’il fournit et ce qu’il
requiert
 Abstraction de la dynamicité pour se
concentrer sur le métier
 Un composant est déployé dans un bundle
MIAGE M1 St-Marcel - @VELOSSITY

22. Modélisation des composants
cmp Big Picture
REST Connector
RESTAdapter
Device
Business API
Multis ensor
HDDe vice
Field bus
MultiSensorStorage
Database
MultiSensor.storage
ZigbeeFactory
java.sql.Connection
DataStorage
MIAGE M1 St-Marcel - @VELOSSITY

23. Solutions concurrentes
 Plusieurs
–
–
–
–
–
approches toutes compatibles:
Le SCR spécifié en 1.4
Blueprint
iPOJO, le préféré des Grenoblois
Dependency Manager
FROGi (Fractal over OSGiTM)
MIAGE M1 St-Marcel - @VELOSSITY

24. Exemple de déclaration
MIAGE M1 St-Marcel - @VELOSSITY

25. OSGiTM : une technologie mature


Modèle à composants déclaratif de haut niveau
Nombreux bundles open-source
–

http://wiki.chameleon.ow2.org/xwiki/bin/view/Main/WebHome
Outils de construction adaptés
–
–
–
Maven: construction de bundles
 http://mvnrepository.com/
Nexus: entrepôts de bundles
Jenkins: intégration continue des bundles
 http://velossity.zapto.org:8080/
MIAGE M1 St-Marcel - @VELOSSITY

26. OSGiTM : un paradoxe?
MIAGE M1 St-Marcel - @VELOSSITY

27. OSGiTM : un paradoxe?
DZone: How widespread is OSGi in the Java community and what are
your predictions for how adoption will change based on the
introduction of Jigsaw?
Kirk: Fascinating question. Just about every software developer is an
OSGi consumer today because just about every platform and every IDE
use OSGi. The major platform vendors, including IBM, Oracle, and Red
Hat are all using OSGi to build up their platforms. What's interesting is
that OSGi hasn't penetrated the enterprise developer space yet. At
least, it hasn't gone mainstream yet. Some people might complain that
OSGi is too complex. But what they're really saying is that designing
modular software is really really hard. Because it is.
http://java.dzone.com/articles/osgi-vs-jigsaw-kirk
MIAGE M1 St-Marcel - @VELOSSITY

28. OSGiTM : une solution ultime?
At this time, it has been decided to remove OSGi support from
WildFly for various reasons. OSGi support will continue within
our SOA platform. I personally do not view OSGi as a viable
technology but on the other hand it is possible that the winds may
shift and that we may revisit this decision some day. Note that
since we have a flexible low-level core in WildFly, the choice of
specifications to support do not carry down into any kind of basic
architectural lock-in so we're never really "too far" from
supporting any given container specification or component
model, so to me this isn't a terribly drastic choice, just a
pragmatic one based on the current known factors
David Lloyd at https://community.jboss.org/thread/229889?_sscc=t
MIAGE M1 St-Marcel - @VELOSSITY

29. OSGiTM : la concurrence

Jigsaw
+ Java natif, modularisation du JRE intégrée à Java 8?
– Pas encore sorti et éprouvé

Android (http://www.adon-line.de/kunden/prosystBlog/?p=18)
+ Simplicité, modèle d’application
- Communication inter-process, Pas de versionnement

.Net (http://www.aqute.biz/presentations/WhyOSGI.ppt)
+ Managed Extensibility Framework (MEF)
- Pas de standard / Single platform
MIAGE M1 St-Marcel - @VELOSSITY

30. Bibliographie
 http://france.osgiusers.org/Main/HomePage
 Peter
Kriens –
http://www.aqute.biz/Main/HomePage
 Didier Donsez - http://membresliglab.imag.fr/donsez/cours/exemplesosgi/
Cette présentation est à retrouver à l’adresse
http://fr.slideshare.net/saintmar/m1-presentation-os-gi
MIAGE M1 St-Marcel - @VELOSSITY
