Aquadaf ™
                       (procédé RICTOR)

                                                               EAU
                       CLARIFICATION DES EAUX DE SURFACE PAR   POTABLE
                       FLOTTATION RAPIDE AVEC FLOCULATEUR
                       PISTON




                         CLARIFIEZ VOS EAUX DE SURFACE
                         AVEC UNE INTEGRATION
P-PPT-EP-008-FR-1004




                         ARCHITECTURALE FACILITÉE


                                                                         1
EAU             SOMMAIRE
POTABLE




     Aquadaf™



                  L’Aquadaf™ dans la gamme des flottateurs rapides

                  L’Aquadaf™ dans l’offre eau potable

                  Historique de l’Aquadaf™

                  Principe de fonctionnement

                  Les atouts de l’Aquadaf™

                  Parmi les références

                  Focus réalisation : Macao MSR, Chine




                                                          2          2
EAU          LA GAMME DES FLOTTATEURS RAPIDES
POTABLE




  Aquadaf™     Appartenant à la gamme des flottateurs rapides, l’Aquadaf™ est
               le produit dédié à la clarification des eaux de surface, de forages
               ou de rivières.

               Deux versions de floculateurs coexistent : la version par agitation
               mécanique (modèle MF) et la version piston (modèle HF).


               RESOURCE                       NOM DU PRODUIT                                  USAGE


              Forage, Rivière
                                                 Aquadaf™
                                                 Aquadaf™                                   Eau potable
              Eau de surface

                                                                                             Purification
                 Eau de mer                       Seadaf™
                                                  Seadaf™                                    avant DMF


                Eaux épurées                   Greendaf™ *
                                               Greendaf™ *                                   Milieu naturel


               Eaux de lavage                                                               Eaux usées ou
                des biofiltres                 Greendaf™ *
                                               Greendaf™ *                                   milieu naturel


                                 *Le produit Greendaf™ est décliné en 2 sous-produits




                                                                                        3                     3
EAU          L’Aquadaf™ DANS L’OFFRE EAU POTABLE
POTABLE




     Aquadaf™           L’Aquadaf™ complète la gamme de produits Degrémont pour
                        la clarification des eaux de surface.

                        Sa spécificité réside dans sa flexibilité et rapidité d’exécution
                        de l’étape de flottation.

                        Son avantage principal est sa simplicité d’exploitation.


                Coagulation        Décantation             Filtration sur média
 Eau brute      Floculation         Flottation                (sable – CAG)
                                                                                  Affinage       Désinfection   Distribution




 Eau brute                       Filtration par membrane sans réactif                            Désinfection   Distribution




                Coagulation
 Eau brute                                         Filtration par membrane                   Désinfection       Distribution
                 floculation




                                                                                             4                                 4
HISTORIQUE DE L’Aquadaf™
    c       p
                            AquaDAF™ Rictor (2002)
                            Temps coagulation floculation = 2 + 12 min




c       p
                           1ère adaptation par Degrémont (2006):
                           Aquadaf™ MF (Mecanical Flocculation)
                           Temps coagulation floculation = 2 + 10 min




                           2nde adaptation par Degrémont (2007) :
                           Aquadaf™ HF (Hydraulic Flocculation)
                           Temps coagulation floculation = 3 + 5 min




                                                      5                  5

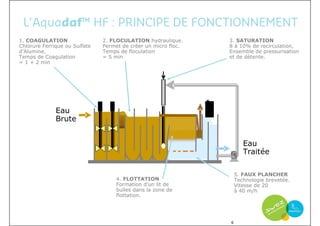

L’Aquadaf™ HF : PRINCIPE DE FONCTIONNEMENT
1. COAGULATION                 2. FLOCULATION hydraulique.      3. SATURATION
Chlorure Ferrique ou Sulfate   Permet de créer un micro floc.   8 à 10% de recirculation,
d’Alumine.                     Temps de floculation             Ensemble de pressurisation
Temps de Coagulation           = 5 min                          et de détente.
= 1 + 2 min




              Eau
              Brute


                                                                       Eau
                                                                       Traitée

                                                                    5. FAUX PLANCHER
                                    4. FLOTTATION                   Technologie brevetée.
                                    Formation d’un lit de           Vitesse de 20
                                    bulles dans la zone de          à 40 m/h
                                    flottation.




                                                                6                           6
EAU               LES AVANTAGES DE L’Aquadaf™ (1/2)
 POTABLE




     Aquadaf™




L’Aquadaf ™ est un produit flexible :
 – Il traite les eaux de surface, même très
   froides (jusqu’à 0°C) ;
 – Il s’adapte à des pointes occasionnelles de
   MES ou turbidité jusqu’à 200 NTU.


L’Aquadaf ™ est un produit compétitif :
                           compé
 – Une nouvelle conception de l’étape de
   floculation permet :
   • de réduire le temps nécessaire à la réaction à 5   Mélangeur   Floculateur
                                                                                      Flottateur
                                                         rapide       piston
     min
   • de diminuer la taille des ouvrages tout en
     conservant ses performances
   • de s’adapter aux différents types d’eau grâce à
     ses 2 étages de mélangeur rapide et à ses 4
     points d’injection de réactif possibles.




                                                                                  7                7
EAU            LES AVANTAGES DE l’Aquadaf™ (2/2)
    POTABLE




        Aquadaf™



L’Aquadaf™ est un produit facile à exploiter :

•    Entretien aisé (peu de mécanique, pas de
     modules lamellaires) ;

•    Pas d’apport de matériau pour lester les flocs ;

•    Pas de contraintes liées à la mise en œuvre
     délicate de floculants (polymères) ;
                                                        Mélangeur   Floculateur
                                                                                      Flottateur
                                                         rapide       piston
•    Pas de risques majeurs liés à un défaut ou à un
     manque de polymères.




                                                                                  8                8
EAU            PARMI LES RÉFÉRENCES
POTABLE




    Aquadaf™



                Nom du site            Débit         Date de mise en route

               MACAO MSR, Chine     2 × 1 340 m³/h             Été 2008


               La Segara, Espagne    2 x 500 m³/h              Été 2008


                Monistrol, France   2 × 350 m³/h           Février 2009


                Apremont, France    2 × 1 100 m³/h             Été 2009




                                                           9                 9
FOCUS RÉALISATION :
                          MACAO MSR, CHINA (1/4)
CONTEXTE :
•   Client : SAAM (Sociedade de Abastecimento de Águas de Macau) [SUEZ ENVIRONNEMENT]
•   Date des travaux : Sept. 2006 – Mai 2008
•   Problématique : Prétraitement avant membranes d’une eau avec pointes de turbidité et
    présence d’algues, polymère proscrit
•   Projet en 2 phases : 2 x 60 000 m3/j


    RAPPEL DES PARAMÈTRES             MSR Raw Water
    DE L’EAU :                        Median (min / max)
    Turbidity              NTU        8,4             (1,4/52,1)
    Dissolved Fe           µg/L       <9              (< 9 / 13)
    Dissolved Mn           µg/L       <2              (< 2 / 30)
    Algae                  #/100mL    530          (180 / 5 030)
    Filtered UV254         m-1        2,86             (2,1 / 4)
    DOC                    mg/L       2               (1,4 /2,7)
    UV / DOC                          1,51              (1 / 2)
    Total Coliform         #/100mL    0                (0 / 10)
    Fecal streptoccocus    #/100mL    0                 (0 / 3)
    Bacteria HPC37°C       #/1mL      90              (16 / 600)




                                                                      10                   10
FOCUS RÉALISATION :
                    MACAO MSR, CHINA (2/4)
DESIGN:

   L’
DE L’USINE :
– Ligne de traitement :
  • Tamis (3 mm), Flottation sur Aquadaf™ HF,
    Ultrafiltration, Post-Chloration
– Capacité phase 1 : 60 000 m3/ jour

DU FLOTTATEUR :
– Nombre d’Aquadaf™ HF :
  • 2x48m2 traitant chacun 1 350m3/h
  • Coagulant (PACL), pas de polymère

– Recirculation de l’eau pour pressurisation : 10% de
  l’eau entrante à 5 bar.
– Évacuation des boues : Toutes les 4 à 5 heures (perte
  en eau de l’ordre de 1%)




                                                          11   11
FOCUS RÉALISATION :
              MACAO MSR, CHINA (3/4)
RÉSULTATS :

                                   TURBIDITE
                                   •   Eau brute : 3 à 15 NTU
                                   •   Eau traitée : 1 à 2,5 NTU
                                        Si pointes :
                                   •   Eau brute : 15 à plus
                                       de 100 NTU
                                   •   Eau traitée : 2,5 à 7
                                       (pointes à 20) NTU




                                        12                     12
FOCUS RÉALISATION :
                 MACAO MSR, CHINA (4/4)

Aug 2008 to Nov 2008   Dec 2008 to Mar 2009
                                                  ALGUES
                                                                 unit/ml    Rendement

                                              •    Eau brute : 200 à 4000   90-99%
                                              •    Eau traitée : 2 à 100    Moyenne 96%




                                                            13                     13
