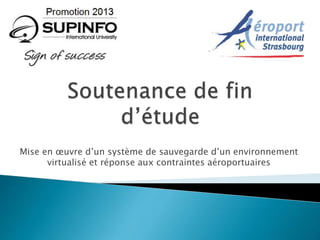

Mise en œuvre d’un système de sauvegarde d’un environnement
virtualisé et réponse aux contraintes aéroportuaires
 Pourquoi ce sujet ?
 Contexte
 Problématique(s)
 Réponses aux problématiques
 Résultats obtenus
 Conclusions et perspectives
 Importance de la virtualisation en entreprise
 Technologie souvent côtoyée (école, stages)
 Domaines stratégiques associés:
◦ Coûts
◦ Gestion des ressources
◦ Maintenance
 Contraintes au sein d’un aéroport
 Présentation de l’entreprise
◦ Aéroport International de Strasbourg Entzheim:
 270 hectares
 11 éme aéroport Français (2012)
 1,16 million de passagers (2012)
 Un aéroport en position frontalière
 Salon d’Honneur totalisant 800 ouvertures par an
 Activités de l’aéroport 2012
◦ Aéronautiques
◦ Parkings
◦ Domanial
◦ Commerces
Aéronautiques
40%
Parkings
23%
Commerces
9%
Domanial
24%
Autres
5%
 Actionnaires depuis 2011
◦ l’Etat français, au travers de l’APE (60%),
◦ la CCI de Strasbourg et du Bas-Rhin (25%),
◦ La Région Alsace (5%),
◦ le Conseil Général du Bas-Rhin (5%)
◦ la Communauté Urbaine de Strasbourg (5%) Etat Français
CCI
Conseil Général
Communauté Urbaine de
Strasbourg
 Secteur géographique hyper concurrentiel
 Stratégie
◦ Taxe passager
ligne directrice
 Actionnaires
 Compétitivité
 Equipe de travail
◦ Nouvelle équipe
◦ Réorganisation du service
 Contexte infrastructure
◦ Deux réseaux distincts
 Systèmes d’Informations Aéronautiques (Isolé)
 Postes d’enregistrements/embarquements
 Téléaffichage
 BUREAUTIQUE (réseau administratif)
 Mail / Active Directory / Applicatifs de comptabilité
 Serveurs
◦ Hyperviseurs sous version gratuite (VMware ESXi
4.0 et 4.1)
 Haute Disponibilité inexistante
 Administration non centralisée
 vMotion et vStorage absents
 Sauvegardes (Windows NT Backup)
 Non adapté à un environnement virtualisé
 Temps de sauvegardes longs
 Aucune sauvegarde des machines virtuelles complètes
 Pas de visibilité sur les sauvegardes
 Pas d’alertes en cas de défaillances
 Restaurations longues et fastidieuses
 Scénario
Serveurs Bureautique
Pc de sauvegarde
Serveurs SIA
 Comment mettre en place un système de
sauvegarde pour un environnement virtualisé
tout en répondant à de nouvelles contraintes au
sein d’un aéroport?
 Contraintes:
◦ Haute disponibilité
◦ Sauvegardes adéquates
◦ Plan de Reprise d’Activité
◦ Budget
 Répondre à la haute disponibilité?
 Nécessité d’un plan de reprise d’activité?
 Implémenter et exploiter un système de
sauvegarde ?
 Répondre à l’ensemble des contraintes avec
un budget limité?
 Haute disponibilité
◦ Passage sous version payante VMware vSphere
◦ Pourquoi VMware ?
 Outils connus par le service informatique
 Gestion centralisée
 Tarifs
 Support/Maintenance
 Leader dans le secteur (78,4% pdm en décembre 2012-
NEXENTA)
 Sauvegarde pour environnement virtualisé
◦ Outils de sauvegarde payants
◦ Pourquoi VEEAM?
 Leader dans le domaine
 Innovateur (VEEAM V7 support objet SharePoint)
 Support/Maintenance
 Documentation complète et en français
 Gestion de sauvegarde et réplication
 Déjà expérimenté (précédents stages)
 Plan de reprise d’activité
 RTO Recovery Time Objective
 (durée d’interruption)
 RPO Recovery Point Objective
 (pertes de données admissibles)
◦ Sauvegarde asynchrone et synchrone (RPO = 0)
◦ Notre choix RPO = 4 heures et RTO = 10 minutes
 Budget
◦ Licences VMware (Kit Essentials vSphere)
◦ Baie de disques
◦ Interventions réalisées (jours et nuits) par le service
informatique
◦ Réutilisation du matériel existant
 Haute disponibilité via vSphere
Fibre Channel ESX02
ESX01
 Sauvegardes
◦ Rapidité de sauvegarde (Changing Block Tracking)
◦ Sauvegarde complète des machines virtuelles et de
leur contenu
◦ Rapidité de restauration
◦ Test d’intégrité de la sauvegarde
◦ Journaux envoyés par mail à chaque travail
 Plan de Reprise d’Activité
Copie des machines
virtuelles toutes les 4h
Serveur de PRA
Serveurs de
production
Machines virtuelles
éteintes et prêtes à
être démarrées
 Infrastructure finale
Sauvegarde
Réplication
Serveurs virtuels
et baie de stockage
Fibre Channel
Support
amovible
 Projet
◦ Réponses aux besoins et problématiques de l’entreprise
◦ Respect des Contraintes:
 Opérationnelles
 Aéronautiques
 Partenaires
 Temporelles
◦ Budget
 Respect du budget alloué
 Plan professionnel
◦ Découverte du secteur aéronautique
◦ Logiciels spécifiques sous fortes contraintes
opérationnelles
◦ Rencontre des acteurs du secteur aéronautique (RESA,
AMADEUS)
◦ Importance du travail d’équipe
◦ Compréhension des avantages de la polyvalence
 Plan personnel
◦ Aptitudes d’intégration
◦ Amélioration de la communication
◦ Organisation dans le travail
◦ Aptitude à protéger des informations sensibles
Questions ?
