Le document décrit la mise en œuvre d'un système de sauvegarde pour un environnement virtualisé au sein de l'aéroport international de Strasbourg, en tenant compte des contraintes spécifiques liées au secteur aéronautique. Il aborde les choix technologiques, la nécessité d'une haute disponibilité et d'un plan de reprise d'activité, avec une attention particulière portée à la gestion des ressources et des coûts. Les résultats obtenus incluent une amélioration significative de la rapidité de sauvegarde et de restauration, tout en respectant le budget alloué.

1. Mise en œuvre d’un système de sauvegarde d’un environnement
virtualisé et réponse aux contraintes aéroportuaires

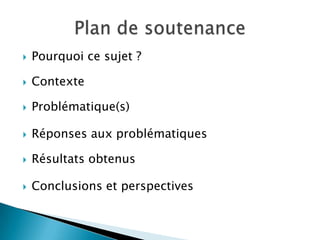

2. 
Pourquoi ce sujet ?

Contexte

Problématique(s)

Réponses aux problématiques

Résultats obtenus

Conclusions et perspectives

3. 
Importance de la virtualisation en entreprise

Technologie souvent côtoyée (école, stages)

Domaines stratégiques associés:
◦ Coûts
◦ Gestion des ressources
◦ Maintenance

Contraintes au sein d’un aéroport

4. 

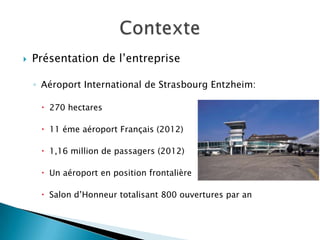

Présentation de l’entreprise
◦ Aéroport International de Strasbourg Entzheim:
 270 hectares
 11 éme aéroport Français (2012)
 1,16 million de passagers (2012)
 Un aéroport en position frontalière
 Salon d’Honneur totalisant 800 ouvertures par an

5. 
Activités de l’aéroport 2012
◦ Aéronautiques
◦ Parkings
Domanial
24%
Autres
5%
Aéronautiques
40%
◦ Domanial
◦ Commerces
Commerces
9%
Parkings
23%

6. 
Actionnaires depuis 2011
◦ l’Etat français, au travers de l’APE (60%),
◦ la CCI de Strasbourg et du Bas-Rhin (25%),
◦ La Région Alsace (5%),
◦ le Conseil Général du Bas-Rhin (5%)
◦ la Communauté Urbaine de Strasbourg (5%)
Etat Français
CCI
Conseil Général
Communauté Urbaine de
Strasbourg

7. 
Secteur géographique hyper concurrentiel

8. 

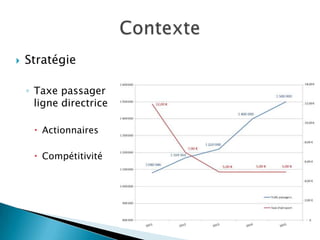

Stratégie
◦ Taxe passager
ligne directrice
 Actionnaires
 Compétitivité

9. 
Equipe de travail
◦ Nouvelle équipe
◦ Réorganisation du service

10. 
Contexte infrastructure
◦ Deux réseaux distincts
 Systèmes d’Informations Aéronautiques (Isolé)
 Postes d’enregistrements/embarquements
 Téléaffichage
 BUREAUTIQUE (réseau administratif)
 Mail / Active Directory / Applicatifs de comptabilité

11. 
Serveurs
◦ Hyperviseurs sous version gratuite (VMware ESXi
4.0 et 4.1)
 Haute Disponibilité inexistante
 Administration non centralisée
 vMotion et vStorage absents

13. 
Sauvegardes (Windows NT Backup)

Non adapté à un environnement virtualisé

Temps de sauvegardes longs

Aucune sauvegarde des machines virtuelles complètes

Pas de visibilité sur les sauvegardes

Pas d’alertes en cas de défaillances

Restaurations longues et fastidieuses

14. 
Scénario
Serveurs SIA
Serveurs Bureautique
Pc de sauvegarde

15. 

Comment mettre en place un système de
sauvegarde pour un environnement virtualisé
tout en répondant à de nouvelles contraintes au
sein d’un aéroport?
Contraintes:
◦ Haute disponibilité
◦ Sauvegardes adéquates
◦ Plan de Reprise d’Activité
◦ Budget

16. 
Répondre à la haute disponibilité?

Nécessité d’un plan de reprise d’activité?


Implémenter et exploiter un système de
sauvegarde ?
Répondre à l’ensemble des contraintes avec
un budget limité?

17. 
Haute disponibilité
◦ Passage sous version payante VMware vSphere
◦ Pourquoi VMware ?
 Outils connus par le service informatique
 Gestion centralisée
 Tarifs
 Support/Maintenance
 Leader dans le secteur (78,4% pdm en décembre 2012NEXENTA)

18. 
Sauvegarde pour environnement virtualisé
◦ Outils de sauvegarde payants
◦ Pourquoi VEEAM?
 Leader dans le domaine
 Innovateur (VEEAM V7 support objet SharePoint)
 Support/Maintenance
 Documentation complète et en français
 Gestion de sauvegarde et réplication
 Déjà expérimenté (précédents stages)

19. 
Plan de reprise d’activité
 RTO Recovery Time Objective
 (durée d’interruption)
 RPO Recovery Point Objective
 (pertes de données admissibles)
◦ Sauvegarde asynchrone et synchrone (RPO = 0)
◦ Notre choix RPO = 4 heures et RTO = 10 minutes

20. 
Budget
◦ Licences VMware (Kit Essentials vSphere)
◦ Baie de disques
◦ Interventions réalisées (jours et nuits) par le service
informatique
◦ Réutilisation du matériel existant

21. 
Haute disponibilité via vSphere
ESX01
Fibre Channel
ESX02

22. 

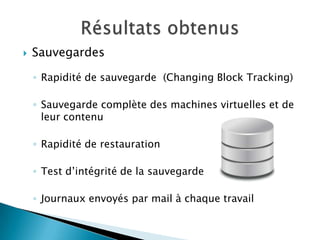

Sauvegardes
◦ Rapidité de sauvegarde (Changing Block Tracking)
◦ Sauvegarde complète des machines virtuelles et de
leur contenu
◦ Rapidité de restauration
◦ Test d’intégrité de la sauvegarde
◦ Journaux envoyés par mail à chaque travail

23. 
Plan de Reprise d’Activité
Machines virtuelles
éteintes et prêtes à
être démarrées
Copie des machines
virtuelles toutes les 4h
Serveurs de
production
Serveur de PRA

24. 
Infrastructure finale
Serveurs virtuels
et baie de stockage
Sauvegarde
Fibre Channel
Support
amovible
Réplication

25. 
Projet
◦ Réponses aux besoins et problématiques de l’entreprise
◦ Respect des Contraintes:




Opérationnelles
Aéronautiques
Partenaires
Temporelles
◦ Budget
 Respect du budget alloué

26. 
Plan professionnel
◦ Découverte du secteur aéronautique
◦ Logiciels spécifiques sous fortes contraintes
opérationnelles
◦ Rencontre des acteurs du secteur aéronautique
(RESA, AMADEUS)
◦ Importance du travail d’équipe
◦ Compréhension des avantages de la polyvalence

27. 
Plan personnel
◦ Aptitudes d’intégration
◦ Amélioration de la communication
◦ Organisation dans le travail
◦ Aptitude à protéger des informations sensibles

28. Questions ?
