La présentation sur Hyper-V aborde la virtualisation de machines dans Windows Server 2008, mettant en avant ses fonctionnalités, performances et architecture. Elle souligne l'importance de la virtualisation pour l'efficacité des ressources, la haute disponibilité et la réduction des coûts dans les environnements d'entreprise. Les intervenants remercient les clients et partenaires pour leur adoption et engagement envers cette technologie.

1. La virtualisation de machines avec Hyper-V Christophe Dubos / Fabrice Meillon Architectes Infrastructure Microsoft France

2. Merci… Merci d’être présents aujourd’hui pour notre session Merci aux plus de 50 clients français qui ont fait le choix d’Hyper-V sur les 6 premiers mois de sa disponibilité Merci aux plus de 100 partenaires qui ce sont formés à Hyper-V et SCVMM et viennent chaque jour renforcer l’écosystème virtualisation Microsoft Merci de l’intérêt que vous portez à Hyper-V et SCVMM

3. Objectif de la session Faire ensemble un tour d’horizon technique d’Hyper-V

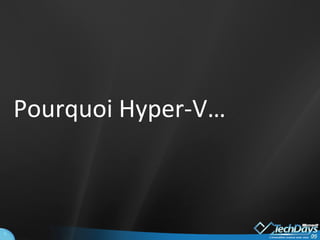

4. Pourquoi Hyper-V…

5. C’est quoi Hyper-V ? C’est l’hyperviseur de Windows Server 2008 Hyper-V Virtualisation de machine

6. Principe des machines virtuelles Serveur physique « Hôte » « Host » Disque physique Disque virtuel Machine virtuelle (VM) « Invité » « Guest » Réseaux Permet à plusieurs systèmes d’exploitation de s’exécuter simultanément sur une même machine physique.

7. Evolution des scenarii de virtualisation Moins de 10% des serveurs et de 1% des postes de travail sont virtualisés aujourd'hui Virtualisation applications / postes de travail Consolidation de serveurs Test & développement Flexibilité utilisation ressources Continuité d’activité

8. Evolution de l’offre de virtualisation de machines Microsoft Plateforme de virtualisation Matériel X64- IVT/AMDV Virtual Hard Disks (VHD) VM 1 “Parent” VM 2 “Enfant” VM 3 “Enfant” Matériel X86/X64 Windows Server 2003 Virtual Server 2005 R2 VM 2 VM 3

9. Les objectifs d’Hyper-V Disposer d’une solution de virtualisation de machines native dans Windows Server 2008 Fondé sur un hyperviseur Partition de management séparée (parent) Fournir le meilleur niveau de performance aux machines virtuelles Notion de virtualisation de périphériques Assurer la disponibilité des machines virtuelles Etendre les possibilités d’ administration Fournir une solution interopérable Réduire les coûts associés à la virtualisation (formation, licences, support)

10. Nos objectifs avec Hyper-V Fournir une solution à même de répondre à tous les besoins en terme de performance de disponibilité et d’administration Favoriser l’adoption de la virtualisation en l’intégrant à la plate-forme Valoriser les investissements de nos partenaires constructeurs AMD et Intel Valoriser les investissement de nos clients dans nos technologies Valoriser nos investissements dans l’architecture de Windows Server

11. Windows Server 2008 Hyper-V Architecture Windows Server 2008 Hardware 64 bits Intel VT ou AMD-V Drivers Applications Kernel Mode: Ring 0 User Mode: Ring 3 VMX Root operation Système non Hyper-V aware Système Hyper-V aware Kernel Applications Windows Kernel VSP Windows Server 2000, 2003 et 2008 Applications Windows Kernel VSC VMBus VMBus Emulation Xen-enabled Kernel Applications VSC VMBus Fournisseur: Système MS/XenSource ISV/IHV/OEM Windows Server 2008 Hyper-V Hyper-V VM Service WMI Provider VM Worker Processes

12. Installation Hyper-V et Caractéristiques des machines virtuelles

13. Environnement 64 bits natif Plateforme hôte Windows Server 2008 64-bit (x64) Mémoire physique adressable maximale : 2 TO Nécessite l’assistance matérielle à la virtualisation au travers des extensions AMD-V ou Intel VT Nécessite l’activation de la protection de l’exécution des données (DEP, NX/XD bit) Rôle présent dans Windows Server 2008 x64(Sdt, Ent, Datacenter) Installation du rôle Hyper-V sur une version complète de Windows 2008 Installation du rôle Hyper-V sur une installation CORE Version gratuite Microsoft Hyper-V Server 2008 Machines virtuelles 32-bit & 64-bit (x64)

14. Environnements SMP natif Exploitation des architectures multi-proc/cœur Machine virtuelle avec 1, 2 ou 4 cœurs

15. Gestion de la mémoire Jusqu’à 64 Go de mémoire au niveau des machines virtuelles

16. Stockage - Types de disques et protocoles d’accès LUN 1  Y: LUN 1 LUN 3 LUN 2 LUN 2  F: LUN 3  G: VHD2  E: VHD1  C: LUN 2 Y:\V2\V2.VHD  VHD2 X:\V1\V1.VHD  VHD1 Disk2  D: VHD3  H: \\FS\SHARE1 \V3\V3.VHD  VHD3 iSCSI Disk1  X: Disk2 CIFS/SMB/SMBv2 FC ou iSCSI FC ou iSCSI S: SHARE1 \\FS\SHARE1 pass-through pass-through SAN Machine virtuelle Partition parente Hyper-V NAS DAS

17. Types de réseaux et modes de fonctionnement Virtual Machine Switch 2 Partition parent TCP/IP TCP/IP Virtual Machine Switch 1 Routing VLAN Filtering Data Copy VM 1 VM 2 Hyper-V VMBus Mgmt NIC VSwitch1 NIC VSwitch2 NIC NIC driver NIC driver VSC VSP VSC VM NIC Port 1 Port 2 VM NIC 2 VSC VM NIC 1

18. Service d' intégration Hyper-V Remplace les VMAdditions existant sous Virtual Server et Virtual PC. Consiste en des composants logiciels et des périphériques virtuels qui fonctionne dans la partition enfant. Améliore les fonctionnalités : souris, clavier, affichage vidéo, réseau et stockage via des périphériques virtuels Il inclut: Battement de cœur (heartbeat) Echange de clés/valeurs au niveau registre, Synchronisation de temps, arrêt et VSS (clichés instantané)

19. Administration d’Hyper-V Interface d’administration et API d’administration Interfaces WMI (Virtualization WMI Provider http://msdn.microsoft.com/en-us/library/cc136992(VS.85).aspx) Scripting via vbs ou Windows PowerShell PowerShell management Library for Hyper-V (BETA) ( http://www.codeplex.com/PSHyperv )

20. Evolutions liées à l’administration Accès aux machines virtuelles via le protocole RDP

21. Intégration avec les outils d’administration standards

22. Gestion de points de reprise (Snapshot Hyper-V) Indépendance Du service VSS de la machine hôte Du système d’exploitation au sein des machines virtuelles Cohérence de l’état - Suite à une restauration, toute application en cours d’exécution est retrouvée dans l’état exact ou elle était à l’instant du snapshot Portabilité Déplacement des VM et snapshots entre machines hôtes Support de points de repris multiples Possibilité de retour à un snapshot spécifique Possibilité de fusion de snapshots

23. Sauvegarde Sauvegarde des VM en mode cliché (Snapshot Windows) Utilisation du composant VSS de la machine hôte Aucune interruption de service lors du cliché Cohérence de l’état des machines virtuelles Suite à une restauration, toute application en cours d’exécution est retrouvée dans l’état exact ou elle était à l’instant du snapshot Intégration avec le composant VSS des machines virtuelles Windows Server 2003 ou 2008 Cohérence des données d’un point de vue applicatif au sein des machines virtuelles Windows Server Pérennité des investissements réalisés dans les outils de sauvegarde existants pour Windows Server

24. Disponibilité 2 modes de fonctionnement Planifié Non planifié (avec détection automatique) Support du déplacement des machines virtuelles entre machines physiques Les machines physiques hôtes doivent être configurées en cluster Windows Failover Cluster Service disponible avec les éditions Enterprise ou Datacenter Les fichiers image des machines virtuelles doivent être hébergés sur un stockage de type SAN FC ou iSCSI

25. Disponibilité Arrêt planifié (ex : mise à jour d’un hôte) L’administrateur veut mettre à jour le nœud 1 avec Windows Server Update Services La console d’administration de Windows Failover Cluster Server sauvegarde l’état des machines virtuelles et les restaure sur un autre nœud Le nœud 1 est prêt pour l’installation de la mise à jour Nœud 1 Nœud 2 Nœud 3 Stockage partagé Serveur WSUS VM VM VM

26. Disponibilité Arrêt non planifié (ex : problème matériel) Le nœud 1 a un problème de coupure d’alimentation ou de coupure réseau La perte du heartbeat provoque le démarrage les machines virtuelles associées avec le nœud 1 sur les autres nœuds Nœud 1 Nœud 2 Nœud 3 Stockage partagé X VM VM VM

27. Mise en cluster de machine virtuelle Trop compliqué ? Ressource VM Ressource VM Config Ressource disque Créer un groupe de ressources 2. Identifier les disques disponibles 3. Déplacer le disque dans le groupe de ressources 4. Créer la configuration de la machine virtuelle 5. Créer les ressources de la machine virtuelle 6. Associer les dépendances entre ressources

28. Hyper-V et la disponibilité

29. Disponibilité et interruption de service Un déplacement planifié est synonyme d’indisponibilité courte (Quick Migration) mais garantit la conservation du contexte de la machine virtuelle (hybernation) La durée d’indisponibilité est fonction de la taille de la mémoire de la machine virtuelle et du type de stockage Mémoire VM 1 GbE iSCSI 2 Gb FC 4 Gb FC 512 MB ~ 8 secondes ~ 4 seconds ~ 2 seconds 1 GB ~ 16 secondes ~ 8 seconds ~ 4 seconds 2 GB ~ 32 secondes ~ 16 seconds ~ 8 seconds 4 GB ~ 64 secondes ~ 32 seconds ~ 16 seconds 8 GB ~ 2 minutes ~ 64 seconds ~ 32 seconds

30. Quelques références…

31. Les points communs des premiers déploiement Rapidité de mise en œuvre Rapidité de prise en main Performances Disponibilité « in the box » Coût de la solution et retour sur investissement

32. Les scénarios Hyper-V déployés Scénario de haute disponibilité: utiliser au mieux les fonctions de disponibilité de Windows Server Bouygues Construction (Structis), Oberthur Scénario de consolidation: « green computing » Mairie de Montigny les Metz TPA, Generali, Structis, RATP Scénario de réseaux d’agence: minimiser le coût de refonte des sites distants Arval, clients de la grande distribution ARKEMA Scénario de provisionning: rendre plus flexible les déploiement Oberthur

33. Bouygues Structis “ Nous avons été très surpris par la facilité d’installation et d’intégration d’Hyper-V dans notre environnement ainsi que par la simplicité des opérations de migration.” Amaury Pitrou, Bouygues Construction

34. ARKEMA

35. Oberthur « Hyper-V est un outil bien né avec lequel nous pouvons envisager sans crainte de virtualiser des applications critiques déployées sur des clusters. » Frédéric Dumoulin, responsable infrastructure chez Oberthur Technologies France

36. Synthèse…

37. Bénéfices de la virtualisation Utilisation accrue des ressources disponibles La consolidation accroit le taux d’utilisation du matériel, la densité par mètre carré et l’efficacité énergétique Assure la montée charge des applications sur des architectures multi-cœur Disponibilité accrue Haute disponibilité planifiée ou non planifiée Simplification de la mise en œuvre des Plans de Reprise sur Accident Flexibilité accrue Rapidité de mise à disposition et self provisioning Optimisation des coûts d’exploitation Outils d’administration intégrés Indépendance des plates-formes matérielles

38. 10 raisons d’adopter Hyper-V Rôle natif de Windows Server 2008 Compatibilité et support matériel Performances Sécurité et fiabilité de l’architecture Fonctionnalités de haute disponibilité native dans Windows Server 2008 et réduction des temps d’indisponibilité avec « Quick Migration » Support de la sauvegarde à chaud (clichés instantanés) Délégation de l’administration et outils d’administration intégrés Support applicatif et des environnements tiers Intégration avec les solutions System Center Coût total de la plateforme de virtualisation Mais surtout « L’essayer, c’est l’adopter  »

39. Et les licences dans tout cela ? Les systèmes et applications au sein des machines virtuelles doivent être couverts par des licences comme en environnement physique Pas de spécificités de licencing liées au rôle Hyper-V, toutes les règles sont liées à la virtualisation en général Windows Server 2008 Standard : droit utilisation 1 VM Enterprise : droit utilisation 4 VMs Datacenter : droit utilisation nombre illimité de VMs Microsoft Hyper-V Server 2008 Disponible en téléchargement, pas de coût de licence du serveur Chaque machine virtuelle doit être couverte par une licence Administration des environnements virtuels avec System Management Suite Enterprise Le mode de licence est « à la machine hôte » indépendamment du nombre de machines virtuelles hébergées

41. Autres sessions à ne pas manquer !! Hyper-V en profondeur, bonnes pratiques et quoi de neuf avec Windows Server 2008 R2 Niveau : Confirmé (300) Le mercredi 11 février 2009, 14H30- 15H30 Administration centralisée des infrastructures de virtualisation Niveau : Intermédiaire (200) Le mercredi 11 février 2009, 16H00- 17H00. La virtualisation du poste de travail au datacenter Niveau : Découverte (100) Le mercredi 11 février 2009, 17H30- 18H30. Comment mener votre projet de consolidation de serveurs via les solutions de Virtualisation Microsoft Niveau : Intermédiaire (200) Le jeudi 12 février 2009, 16H00- 17H00
