1. Virtualisation d'un serveur
sous VMWare Server
Les aiguilles de Chabrière (05)

2. La Virtualisation

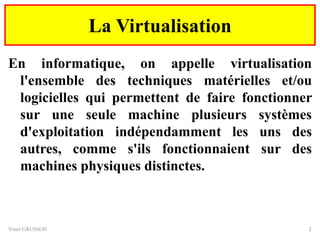

En informatique, on appelle virtualisation
l'ensemble des techniques matérielles et/ou
logicielles qui permettent de faire fonctionner
sur une seule machine plusieurs systèmes
d'exploitation indépendamment les uns des
autres, comme s'ils fonctionnaient sur des
machines physiques distinctes.
Yonel GRUSSON 2

3. La Virtualisation

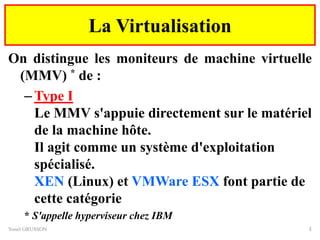

On distingue les moniteurs de machine virtuelle
(MMV) * de :
–Type I
Le MMV s'appuie directement sur le matériel
de la machine hôte.
Il agit comme un système d'exploitation
spécialisé.
XEN (Linux) et VMWare ESX font partie de
cette catégorie
* S'appelle hyperviseur chez IBM
Yonel GRUSSON 3

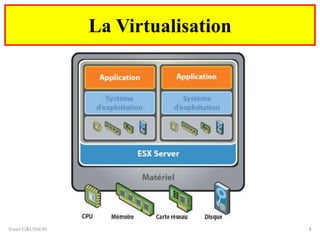

4. Yonel GRUSSON 4
La Virtualisation

5. La Virtualisation
On distingue les moniteurs de machine virtuelle
(MMV) * de :
–Type 2
Le MMV s'appuie ici sur un système
d'exploitation hôte.
Virtual PC de Microsoft et VMWare Server
font partie de cette catégorie
Yonel GRUSSON 5

6. La Virtualisation
Yonel GRUSSON 6

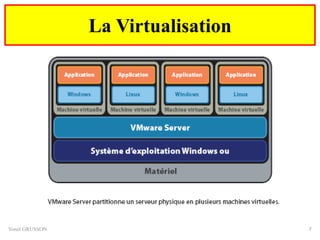

7. Yonel GRUSSON 7
La Virtualisation

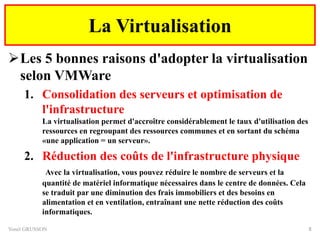

8. Les 5 bonnes raisons d'adopter la virtualisation
selon VMWare
1. Consolidation des serveurs et optimisation de
l'infrastructure
La virtualisation permet d'accroître considérablement le taux d'utilisation des
ressources en regroupant des ressources communes et en sortant du schéma
«une application = un serveur».
2. Réduction des coûts de l'infrastructure physique
Avec la virtualisation, vous pouvez réduire le nombre de serveurs et la
quantité de matériel informatique nécessaires dans le centre de données. Cela
se traduit par une diminution des frais immobiliers et des besoins en
alimentation et en ventilation, entraînant une nette réduction des coûts
informatiques.
Yonel GRUSSON 8
La Virtualisation

9. Les 5 bonnes raisons d'adopter la virtualisation
selon VMWare

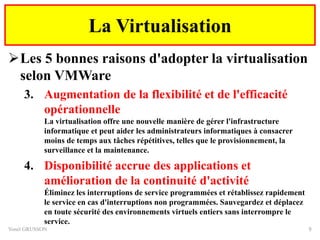

3. Augmentation de la flexibilité et de l'efficacité
opérationnelle
La virtualisation offre une nouvelle manière de gérer l'infrastructure
informatique et peut aider les administrateurs informatiques à consacrer
moins de temps aux tâches répétitives, telles que le provisionnement, la
surveillance et la maintenance.
4. Disponibilité accrue des applications et
amélioration de la continuité d'activité
Éliminez les interruptions de service programmées et rétablissez rapidement
le service en cas d'interruptions non programmées. Sauvegardez et déplacez
en toute sécurité des environnements virtuels entiers sans interrompre le
service.
Yonel GRUSSON 9
La Virtualisation

10. Les 5 bonnes raisons d'adopter la virtualisation
selon VMWare

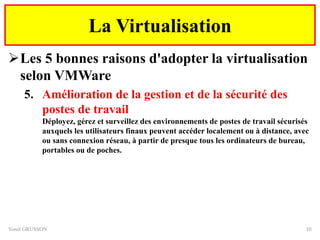

5. Amélioration de la gestion et de la sécurité des
postes de travail
Déployez, gérez et surveillez des environnements de postes de travail sécurisés
auxquels les utilisateurs finaux peuvent accéder localement ou à distance, avec
ou sans connexion réseau, à partir de presque tous les ordinateurs de bureau,
portables ou de poches.
Yonel GRUSSON 10
La Virtualisation

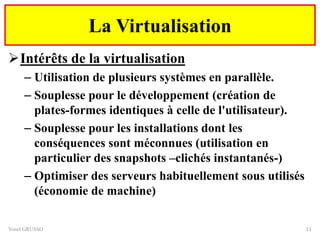

11. Intérêts de la virtualisation
– Utilisation de plusieurs systèmes en parallèle.
– Souplesse pour le développement (création de
plates-formes identiques à celle de l'utilisateur).
– Souplesse pour les installations dont les
conséquences sont méconnues (utilisation en
particulier des snapshots –clichés instantanés-)
– Optimiser des serveurs habituellement sous utilisés
(économie de machine)
Yonel GRUSSO 11
La Virtualisation

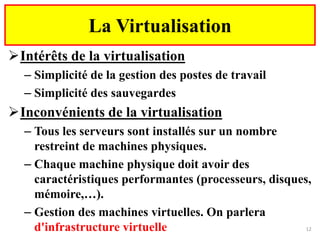

12. Intérêts de la virtualisation
– Simplicité de la gestion des postes de travail
– Simplicité des sauvegardes
Inconvénients de la virtualisation
– Tous les serveurs sont installés sur un nombre
restreint de machines physiques.
– Chaque machine physique doit avoir des
caractéristiques performantes (processeurs, disques,
mémoire,…).
– Gestion des machines virtuelles. On parlera
d'infrastructure virtuelle 12
La Virtualisation

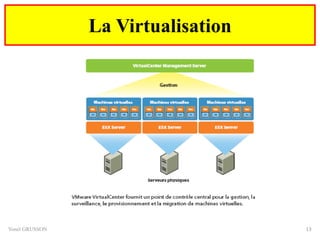

13. Yonel GRUSSON 13
La Virtualisation

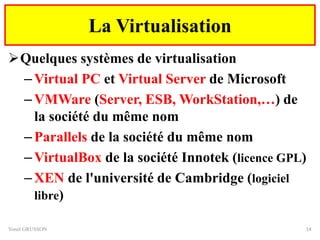

14. Quelques systèmes de virtualisation
–Virtual PC et Virtual Server de Microsoft
–VMWare (Server, ESB, WorkStation,…) de
la société du même nom
–Parallels de la société du même nom
–VirtualBox de la société Innotek (licence GPL)
–XEN de l'université de Cambridge (logiciel
libre)
Yonel GRUSSON 14
La Virtualisation

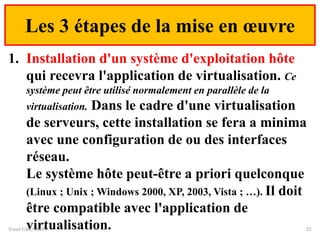

15. Les 3 étapes de la mise en œuvre
1. Installation d'un système d'exploitation hôte
qui recevra l'application de virtualisation. Ce
système peut être utilisé normalement en parallèle de la
virtualisation. Dans le cadre d'une virtualisation
de serveurs, cette installation se fera a minima
avec une configuration de ou des interfaces
réseau.
Le système hôte peut-être a priori quelconque
(Linux ; Unix ; Windows 2000, XP, 2003, Vista ; …). Il doit
être compatible avec l'application de
virtualisation.
Yonel GRUSSON 15

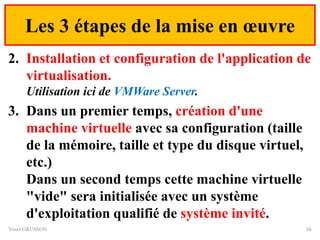

16. Les 3 étapes de la mise en œuvre
2. Installation et configuration de l'application de
virtualisation.
Utilisation ici de VMWare Server.
3. Dans un premier temps, création d'une
machine virtuelle avec sa configuration (taille
de la mémoire, taille et type du disque virtuel,
etc.)
Dans un second temps cette machine virtuelle
"vide" sera initialisée avec un système
d'exploitation qualifié de système invité.
Yonel GRUSSON 16

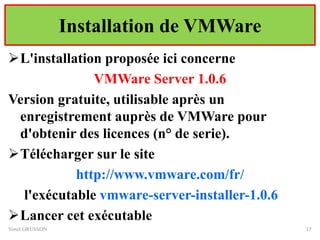

17. Installation de VMWare
L'installation proposée ici concerne
VMWare Server 1.0.6
Version gratuite, utilisable après un
enregistrement auprès de VMWare pour
d'obtenir des licences (n° de serie).
Télécharger sur le site
http://www.vmware.com/fr/
l'exécutable vmware-server-installer-1.0.6
Lancer cet exécutable
Yonel GRUSSON 17

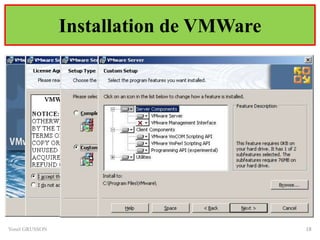

18. Installation de VMWare
Yonel GRUSSON 18

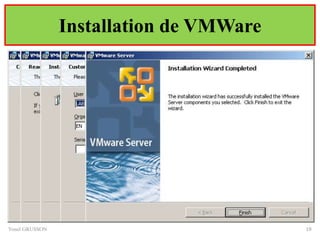

19. Installation de VMWare
Yonel GRUSSON 19

20. Installation de VMWare

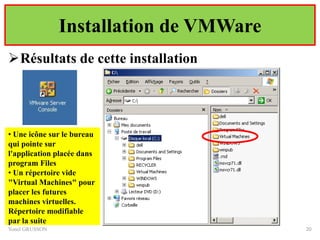

Résultats de cette installation
Yonel GRUSSON 20
• Une icône sur le bureau
qui pointe sur
l'application placée dans
program Files
• Un répertoire vide
"Virtual Machines" pour
placer les futures
machines virtuelles.
Répertoire modifiable
par la suite

21. Installation de VMWare

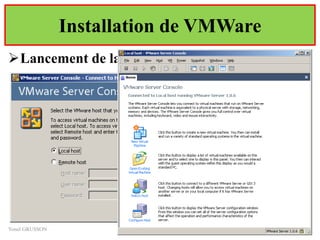

Lancement de la console VMWare Server
Yonel GRUSSON 21

22. Installation de VMWare

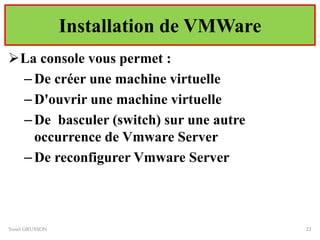

La console vous permet :
–De créer une machine virtuelle
–D'ouvrir une machine virtuelle
–De basculer (switch) sur une autre
occurrence de Vmware Server
–De reconfigurer Vmware Server
Yonel GRUSSON 22

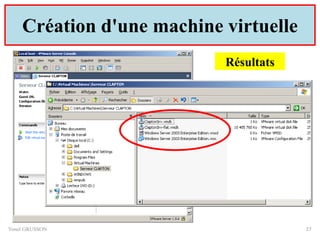

23. Création d'une machine virtuelle
Yonel GRUSSON 23

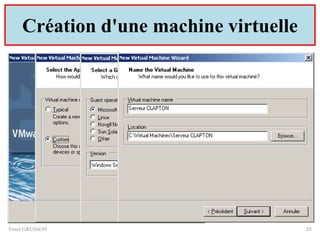

24. Création d'une machine virtuelle
Yonel GRUSSON 24

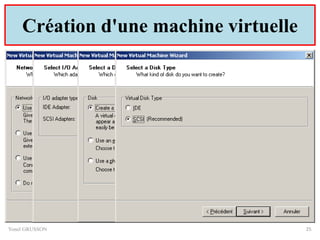

25. Création d'une machine virtuelle
Yonel GRUSSON 25

26. Création d'une machine virtuelle
Yonel GRUSSON 26

27. Création d'une machine virtuelle
Yonel GRUSSON 27
Résultats

28. Initialisation de la machine virtuelle
Yonel GRUSSON 28

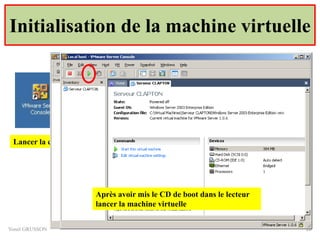

Lancer la console
Après avoir mis le CD de boot dans le lecteur
lancer la machine virtuelle

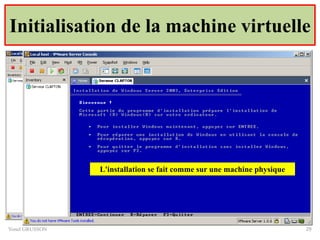

29. Initialisation de la machine virtuelle
Yonel GRUSSON 29
La machine virtuelle possède son propre
boot qui permet par exemple au
démarrage de charger une image depuis
un serveur RIS à l'aide d'un boot PXE
Ici , disque virtuel n'étant pas initialisé
avec un OS le démarrage se fait sur le CD
L'installation se fait comme sur une machine physique

30. Initialisation de la machine virtuelle
Yonel GRUSSON 30

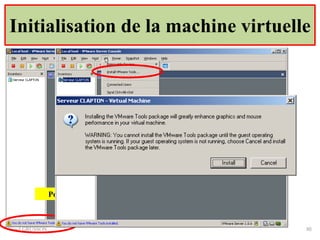

Pour terminer cette initialisation

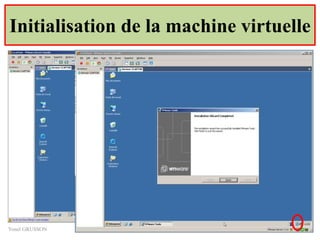

31. Initialisation de la machine virtuelle
Yonel GRUSSON 31

32. Initialisation de la machine virtuelle

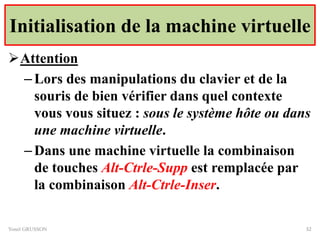

Attention
–Lors des manipulations du clavier et de la
souris de bien vérifier dans quel contexte
vous vous situez : sous le système hôte ou dans
une machine virtuelle.
–Dans une machine virtuelle la combinaison
de touches Alt-Ctrle-Supp est remplacée par
la combinaison Alt-Ctrle-Inser.
Yonel GRUSSON 32

33. Initialisation de la machine virtuelle
Yonel GRUSSON 33

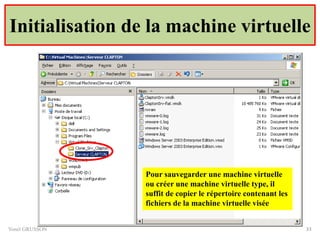

Pour sauvegarder une machine virtuelle
ou créer une machine virtuelle type, il
suffit de copier le répertoire contenant les
fichiers de la machine virtuelle visée

34. Quelques éléments de configuration
Yonel GRUSSON 34
Configuration du système hôte
Ou par l'icône "Configure host"
de l'ongle "Home"

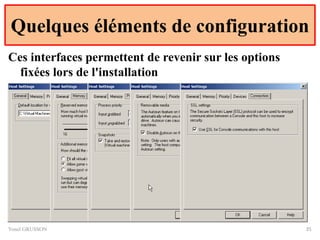

35. Quelques éléments de configuration
Yonel GRUSSON 35
Ces interfaces permettent de revenir sur les options
fixées lors de l'installation

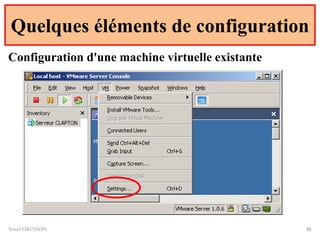

36. Quelques éléments de configuration
Yonel GRUSSON 36

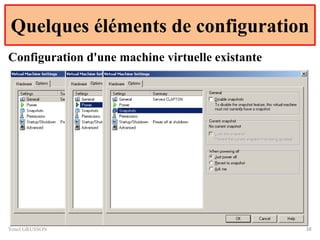

Configuration d'une machine virtuelle existante

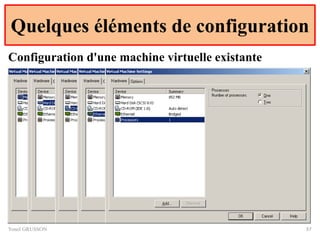

37. Permet d'ajouter un périphérique
Quelques éléments de configuration
Yonel GRUSSON 37
Configuration d'une machine virtuelle existante

38. Quelques éléments de configuration
Yonel GRUSSON 38
Configuration d'une machine virtuelle existante

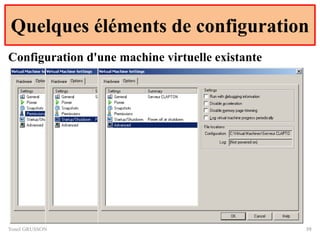

39. Quelques éléments de configuration
Yonel GRUSSON 39
Configuration d'une machine virtuelle existante

40. Quelques éléments de configuration
Yonel GRUSSON 40

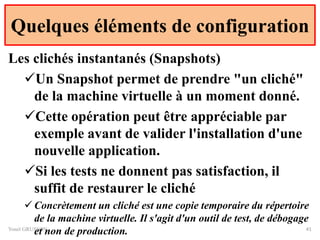

Les clichés instantanés (Snapshots)

41. Quelques éléments de configuration
Yonel GRUSSON 41
Les clichés instantanés (Snapshots)
Un Snapshot permet de prendre "un cliché"
de la machine virtuelle à un moment donné.
Cette opération peut être appréciable par
exemple avant de valider l'installation d'une
nouvelle application.
Si les tests ne donnent pas satisfaction, il
suffit de restaurer le cliché
 Concrètement un cliché est une copie temporaire du répertoire
de la machine virtuelle. Il s'agit d'un outil de test, de débogage
et non de production.

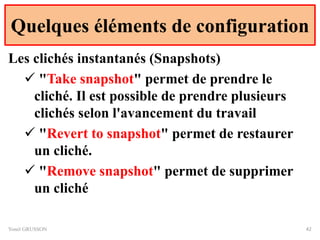

42. Quelques éléments de configuration
Yonel GRUSSON 42
Les clichés instantanés (Snapshots)
 "Take snapshot" permet de prendre le
cliché. Il est possible de prendre plusieurs
clichés selon l'avancement du travail
 "Revert to snapshot" permet de restaurer
un cliché.
 "Remove snapshot" permet de supprimer
un cliché
