Mustapha Sakka présente une migration de l'architecture classique vers le cloud privé, en soulignant les limites de l'architecture traditionnelle et les avantages de la virtualisation, notamment la réduction des coûts, l'efficacité et la flexibilité. Il explique également les rôles des hyperviseurs, notamment VMware ESXi, et les capacités de la plateforme VMware vSphere pour simplifier la gestion des infrastructures virtuelles. Enfin, il aborde la mise en place d'un réseau de stockage et une architecture haute disponibilité (HA) via des exemples pratiques.

1. Mustapha SAKKA
Mustapha SAKKA – Universitaire et Expert en administration systèmes de
virtualisation Vmware, Windows et Sécurité réseaux
Sakka.mustapha@gmail.com
Migration de l’architecture classique vers le cloud privé
1

2. Plan
Architecture classique
2
La virtualisation
Les hyperviseurs
Les hyperviseurs ESXI / VSPHERE
Workshops

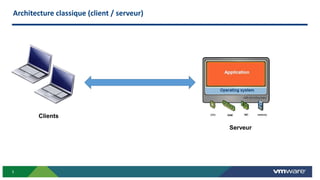

3. Architecture classique (client / serveur)
3
Serveur
Clients

4. 4
Clients
Serveur Web
Serveurs Composants
Métiers
Serveur SGBD

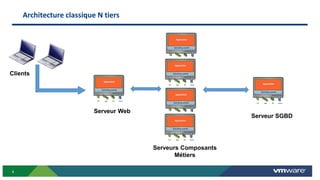

Architecture classique N tiers

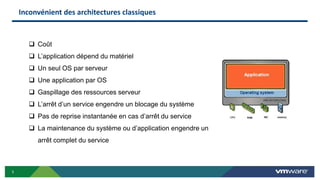

5. 5
 Coût
 L’application dépend du matériel
 Un seul OS par serveur
 Une application par OS
 Gaspillage des ressources serveur
 L’arrêt d’un service engendre un blocage du système
 Pas de reprise instantanée en cas d’arrêt du service
 La maintenance du système ou d’application engendre un
arrêt complet du service
Inconvénient des architectures classiques

6. 6
 La virtualisation est une solution logicielle prouvée qui transforme
les environnements informatique dans le monde tout en
introduisant une nouvelle façon de concevoir l’architecture
matérielle des entreprises.
La nouvelle conception d’architecture
 La virtualisation présente plusieurs avantages : réduction des
coûts d’exploitation des serveurs et augmentation de l’efficacité et
des performances tout en utilisant la même configuration
matérielle existante.
 L’exécution de plusieurs systèmes d’exploitation avec plusieurs
applications exécutées sur un même serveur en même temps tout
en augmentant l’utilisation et la flexibilité du matériel.
application

7. 7
La virtualisation
 Matériel indépendant des OS et des applications
 Machines virtuelles peuvent être déployées sur n’importe
quel système.
application application

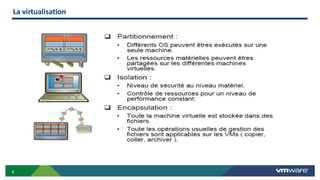

8. 8
La virtualisation

9. 9
La virtualisation des serveurs
 Maîtrise des coûts : Réduire les ressources et les dépenses matérielles.
o Optimisation et réduction des coûts
o Réduire l’encombrement au sol.
o La consommation d’énergie.
o Les besoins en terme d’administration.
 Vitesse : Accélèrer les traitements informatique.
 Stabilité : Systèmes simplifiés, standardisés et redondants sont la garantie d’une résistance face aux
anomalies et meilleure disponibilité.
 Administration centralisée : Les VMs sont facilement gérées et configurées d’une manière
centralisée.
 La haute disponibilité : possibilité d’avoir un système en cluster et en haute disponibilité (HA)

10. 10

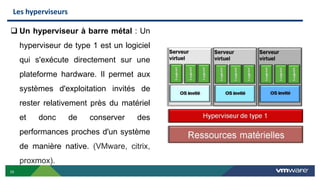

Les hyperviseurs
 Un hyperviseur à barre métal : Un
hyperviseur de type 1 est un logiciel
qui s'exécute directement sur une
plateforme hardware. Il permet aux
systèmes d'exploitation invités de
rester relativement près du matériel
et donc de conserver des
performances proches d'un système
de manière native. (VMware, citrix,
proxmox).

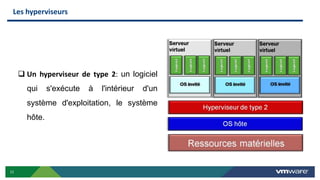

11. 11
Les hyperviseurs
 Un hyperviseur de type 2: un logiciel
qui s'exécute à l'intérieur d'un
système d'exploitation, le système
hôte.

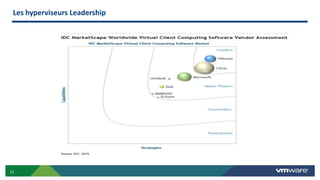

12. 12
Les hyperviseurs Leadership

13. 13

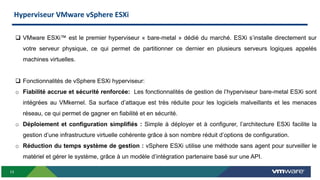

 VMware ESXi™ est le premier hyperviseur « bare-metal » dédié du marché. ESXi s’installe directement sur
votre serveur physique, ce qui permet de partitionner ce dernier en plusieurs serveurs logiques appelés
machines virtuelles.
 Fonctionnalités de vSphere ESXi hyperviseur:
o Fiabilité accrue et sécurité renforcée: Les fonctionnalités de gestion de l’hyperviseur bare-metal ESXi sont
intégrées au VMkernel. Sa surface d’attaque est très réduite pour les logiciels malveillants et les menaces
réseau, ce qui permet de gagner en fiabilité et en sécurité.
o Déploiement et configuration simplifiés : Simple à déployer et à configurer, l’architecture ESXi facilite la
gestion d’une infrastructure virtuelle cohérente grâce à son nombre réduit d’options de configuration.
o Réduction du temps système de gestion : vSphere ESXi utilise une méthode sans agent pour surveiller le
matériel et gérer le système, grâce à un modèle d’intégration partenaire basé sur une API.
Hyperviseur VMware vSphere ESXi

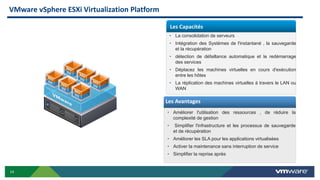

14. 14
VMware vSphere ESXi Virtualization Platform
• Améliorer l'utilisation des ressources , de réduire la
complexité de gestion
• Simplifier l'infrastructure et les processus de sauvegarde
et de récupération
• Améliorer les SLA pour les applications virtualisées
• Activer la maintenance sans interruption de service
• Simplifier la reprise après
Les Avantages
• La consolidation de serveurs
• Intégration des Systèmes de l'instantané , la sauvegarde
et la récupération
• détection de défaillance automatique et le redémarrage
des services
• Déplacez les machines virtuelles en cours d'exécution
entre les hôtes
• La réplication des machines virtuelles à travers le LAN ou
WAN
Les Capacités

15. 15
host1 host2 host3
VMware vSphere ESXi Virtualization Platform

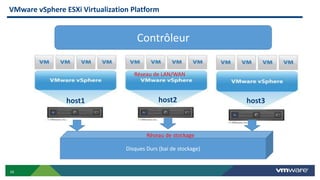

16. 16
VMware vSphere ESXi Virtualization Platform
Contrôleur
Disques Durs (bai de stockage)
Réseau de stockage
Réseau de LAN/WAN
host1 host2 host3

17. 17

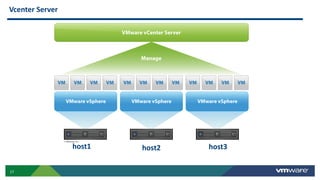

Vcenter Server
host1 host2 host3

18. 18

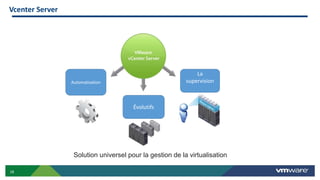

Solution universel pour la gestion de la virtualisation
Vcenter Server
Automatisation
Évolutifs
La
supervision

19. 19

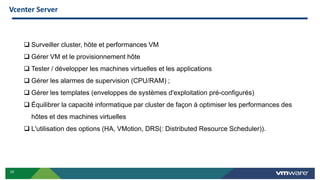

Vcenter Server
 Surveiller cluster, hôte et performances VM
 Gérer VM et le provisionnement hôte
 Tester / développer les machines virtuelles et les applications
 Gérer les alarmes de supervision (CPU/RAM) ;
 Gérer les templates (enveloppes de systèmes d'exploitation pré-configurés)
 Équilibrer la capacité informatique par cluster de façon à optimiser les performances des
hôtes et des machines virtuelles
 L'utilisation des options (HA, VMotion, DRS(: Distributed Resource Scheduler)).

20. 20
1 3 4
VMware vSphere ESXi Virtualization Platform HA
2 5

21. 21
1 3 4

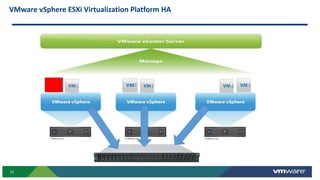

VMware vSphere ESXi Virtualization Platform HA
2 5

22. 22
1 3 4

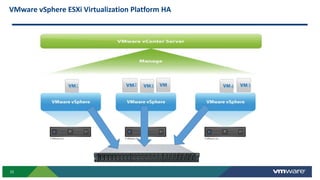

VMware vSphere ESXi Virtualization Platform HA
2 5

23. 23
Workshop

24. 24

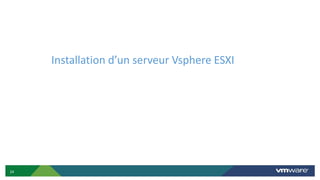

Installation d’un serveur Vsphere ESXI

25. Installation d’un serveur Vsphere ESXI
25

26. Installation d’un serveur Vsphere ESXI
26

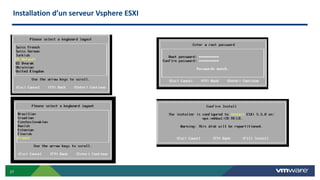

27. Installation d’un serveur Vsphere ESXI
27

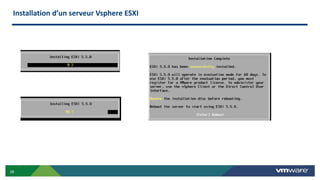

28. Installation d’un serveur Vsphere ESXI
28

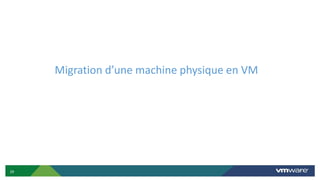

29. 29

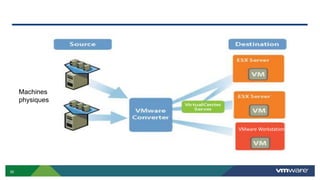

Migration d’une machine physique en VM

30. 30
Machines
physiques
VMware Workstation

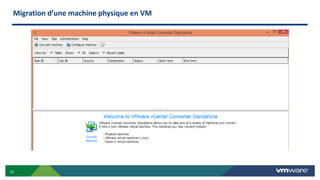

31. Migration d’une machine physique en VM
31

32. 32
Migration d’une machine physique en VM

33. 33

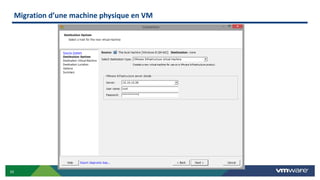

Migration d’une machine physique en VM

34. 34

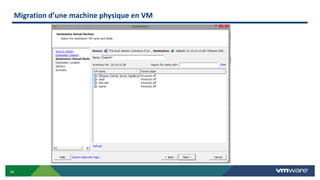

Migration d’une machine physique en VM

35. 35

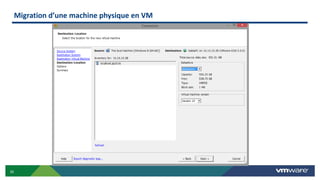

Migration d’une machine physique en VM

36. 36

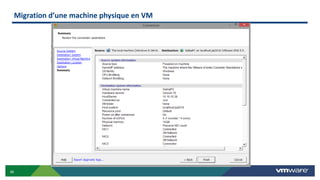

Migration d’une machine physique en VM

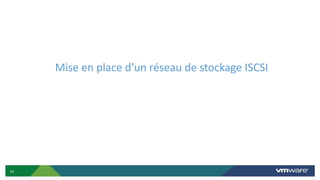

37. 37

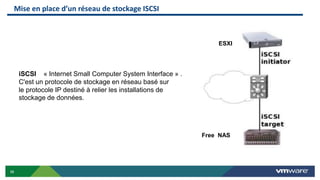

Mise en place d’un réseau de stockage ISCSI

38. 38
Mise en place d’un réseau de stockage ISCSI
Free NAS
ESXI
iSCSI « Internet Small Computer System Interface » .
C'est un protocole de stockage en réseau basé sur
le protocole IP destiné à relier les installations de
stockage de données.

39. 39
Déploiement de VCenter

40. 40
Mise en place d’un cloud privé HA

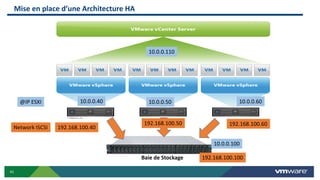

41. 41
Baie de Stockage
Mise en place d’une Architecture HA
10.0.0.110
10.0.0.50
192.168.100.60
10.0.0.60
192.168.100.40
192.168.100.50
@IP ESXI
Network ISCSI
10.0.0.100
192.168.100.100
10.0.0.40

42. 42

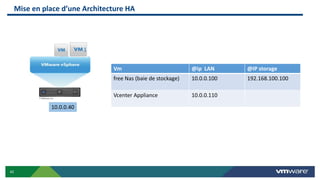

Mise en place d’une Architecture HA
10.0.0.40
1
Vm @ip LAN @IP storage
free Nas (baie de stockage) 10.0.0.100 192.168.100.100
Vcenter Appliance 10.0.0.110

43. 43
Mise en place d’une Architecture HA
10.0.0.50
1
10.0.0.60
Hôtes cluster
Vcenter Appliance

44. 44
Merci
