Strategie de Virtualisation Open Source

Stratégie de Virtualisation
open source

2

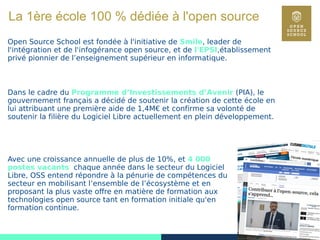

La 1ère école 100 % dédiée à l'open source
Open Source School est fondée à l'initiative de Smile, leader de
l'intégration et de l'infogérance open source, et de l'EPSI,établissement
privé pionnier de l’enseignement supérieur en informatique.
Dans le cadre du Programme d’Investissements d’Avenir (PIA), le
gouvernement français a décidé de soutenir la création de cette école en
lui attribuant une première aide de 1,4M€ et confirme sa volonté de
soutenir la filière du Logiciel Libre actuellement en plein développement.
Avec une croissance annuelle de plus de 10%, et 4 000
postes vacants chaque année dans le secteur du Logiciel
Libre, OSS entend répondre à la pénurie de compétences du
secteur en mobilisant l’ensemble de l’écosystème et en
proposant la plus vaste offre en matière de formation aux
technologies open source tant en formation initiale qu'en
formation continue.

3

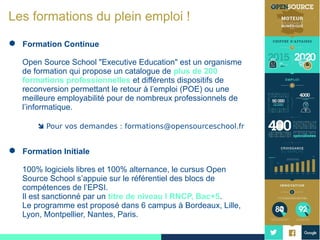

Les formations du plein emploi !
 Formation Continue
Open Source School "Executive Education" est un organisme
de formation qui propose un catalogue de plus de 200
formations professionnelles et différents dispositifs de
reconversion permettant le retour à l’emploi (POE) ou une
meilleure employabilité pour de nombreux professionnels de
l’informatique.
 Pour vos demandes : formations@opensourceschool.fr
 Formation Initiale
100% logiciels libres et 100% alternance, le cursus Open
Source School s’appuie sur le référentiel des blocs de
compétences de l’EPSI.
Il est sanctionné par un titre de niveau I RNCP, Bac+5.
Le programme est proposé dans 6 campus à Bordeaux, Lille,
Lyon, Montpellier, Nantes, Paris.

Stratégie de virtualisation
Open Source
Programme Bachelor
3ème Année Parcours Open Source
2015-2016 / Enseignant : Alain ARDITI

5
Licence Creative Commons (CC BY-SA 3.0 FR) Attribution - Partage dans les Mêmes Conditions 3.0 France

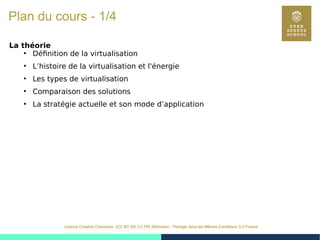

Plan du cours - 1/4
La théorie
●
Définition de la virtualisation
●
L’histoire de la virtualisation et l'énergie
●
Les types de virtualisation
●
Comparaison des solutions
●
La stratégie actuelle et son mode d’application

6
Plan du cours - 2/4
La virtualisation sur le poste de travail
●
VirtualBox
●
Les CGroups
●
L’isolation / Les jails
●
OpenVZ
●
LXC

7

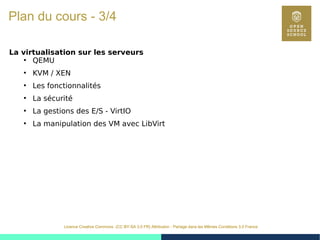

Plan du cours - 3/4
La virtualisation sur les serveurs
●
QEMU
●
KVM / XEN
●
Les fonctionnalités
●
La sécurité
●
La gestions des E/S - VirtIO
●
La manipulation des VM avec LibVirt

8

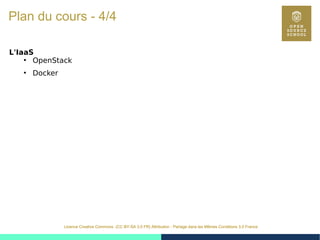

Plan du cours - 4/4
L'IaaS
●
OpenStack
●
Docker

9
Définition de la virtualisation
L'émulation consiste à substituer du matériel informatique – tel un terminal
informatique, un ordinateur ou une console de jeux – par un logiciel.
La virtualisation consiste à faire fonctionner un ou plusieurs systèmes
d'exploitation / applications comme un simple logiciel, sur un ou plusieurs
ordinateurs - serveurs / système d'exploitation, au lieu de ne pouvoir en
installer qu'un seul par machine (Wikipedia)

10

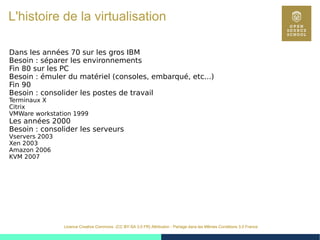

L'histoire de la virtualisation
Dans les années 70 sur les gros IBM
Besoin : séparer les environnements
Fin 80 sur les PC
Besoin : émuler du matériel (consoles, embarqué, etc...)
Fin 90
Besoin : consolider les postes de travail
Terminaux X
Citrix
VMWare workstation 1999
Les années 2000
Besoin : consolider les serveurs
Vservers 2003
Xen 2003
Amazon 2006
KVM 2007

11

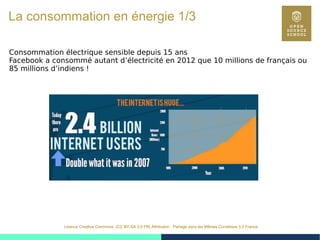

La consommation en énergie 1/3
Consommation électrique sensible depuis 15 ans
Facebook a consommé autant d’électricité en 2012 que 10 millions de français ou
85 millions d’indiens !

12

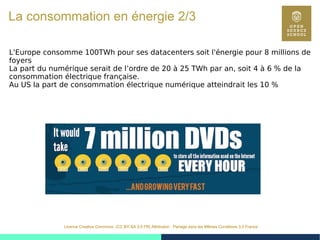

L'Europe consomme 100TWh pour ses datacenters soit l'énergie pour 8 millions de
foyers
La part du numérique serait de l’ordre de 20 à 25 TWh par an, soit 4 à 6 % de la
consommation électrique française.
Au US la part de consommation électrique numérique atteindrait les 10 %

13
Pour 1W d'électricité fournie à un serveur on consomme 1W en refroidissement.
On arrive à des PUE (Power Usage Effectiveness) de 1,1 à 1,3
Forte croissance de la consommation => utilisation du charbon / nucléaire ?
La solution : écoconception logicielle ?

14
Ecoconception logicielle
La publicité représente 39 % du poids des pages web
Expérience chez Google en 2006 :
The page with 10 results took 0.4 seconds to generate. The page with 30 results
took 0.9 seconds.
Half a second delay caused a 20% drop in traffic. Half a second delay killed user
satisfaction.
100ms de trop sur les temps de réponse Amazon impactent le CA !

15

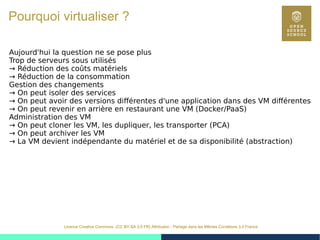

Pourquoi virtualiser ?
Aujourd'hui la question ne se pose plus
Trop de serveurs sous utilisés
→ Réduction des coûts matériels
→ Réduction de la consommation
Gestion des changements
→ On peut isoler des services
→ On peut avoir des versions différentes d'une application dans des VM différentes
→ On peut revenir en arrière en restaurant une VM (Docker/PaaS)
Administration des VM
→ On peut cloner les VM, les dupliquer, les transporter (PCA)
→ On peut archiver les VM
→ La VM devient indépendante du matériel et de sa disponibilité (abstraction)

16

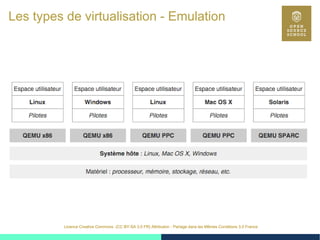

Les types de virtualisation - Emulation

17
Emulation
Avantages
●
Permet de faire tourner toute application sur tout matériel
Inconvénients
●
Lent, car compilation dynamique
Utilisation
●
Développement d'application
●
Mise au point
●
Tests

18

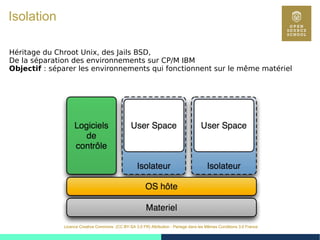

Isolation
Héritage du Chroot Unix, des Jails BSD,
De la séparation des environnements sur CP/M IBM
Objectif : séparer les environnements qui fonctionnent sur le même matériel

19

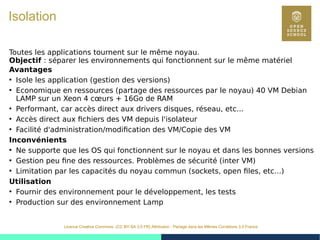

Isolation
Toutes les applications tournent sur le même noyau.
Objectif : séparer les environnements qui fonctionnent sur le même matériel
Avantages
●
Isole les application (gestion des versions)
●
Economique en ressources (partage des ressources par le noyau) 40 VM Debian
LAMP sur un Xeon 4 cœurs + 16Go de RAM
●
Performant, car accès direct aux drivers disques, réseau, etc...
●
Accès direct aux fichiers des VM depuis l'isolateur
●
Facilité d'administration/modification des VM/Copie des VM
Inconvénients
●
Ne supporte que les OS qui fonctionnent sur le noyau et dans les bonnes versions
●
Gestion peu fine des ressources. Problèmes de sécurité (inter VM)
●
Limitation par les capacités du noyau commun (sockets, open files, etc...)
Utilisation
●
Fournir des environnement pour le développement, les tests
●
Production sur des environnement Lamp

20

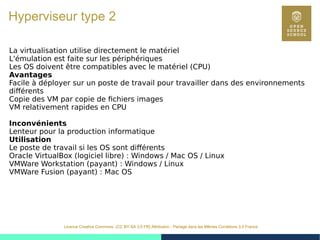

Hyperviseur type 2
La virtualisation utilise directement le matériel
L'émulation est faite sur les périphériques
Les OS doivent être compatibles avec le matériel (CPU)
Avantages
Facile à déployer sur un poste de travail pour travailler dans des environnements
différents
Copie des VM par copie de fichiers images
VM relativement rapides en CPU
Inconvénients
Lenteur pour la production informatique
Utilisation
Le poste de travail si les OS sont différents
Oracle VirtualBox (logiciel libre) : Windows / Mac OS / Linux
VMWare Workstation (payant) : Windows / Linux
VMWare Fusion (payant) : Mac OS

21

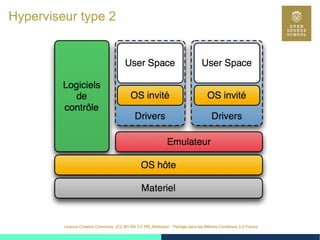

Hyperviseur type 2

22

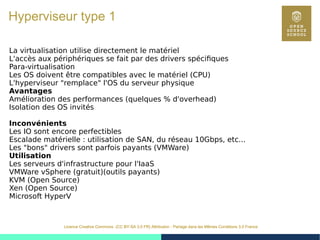

Hyperviseur type 1
La virtualisation utilise directement le matériel
L'accès aux périphériques se fait par des drivers spécifiques
Para-virtualisation
Les OS doivent être compatibles avec le matériel (CPU)
L'hyperviseur "remplace" l'OS du serveur physique
Avantages
Amélioration des performances (quelques % d'overhead)
Isolation des OS invités
Inconvénients
Les IO sont encore perfectibles
Escalade matérielle : utilisation de SAN, du réseau 10Gbps, etc...
Les "bons" drivers sont parfois payants (VMWare)
Utilisation
Les serveurs d'infrastructure pour l'IaaS
VMWare vSphere (gratuit)(outils payants)
KVM (Open Source)
Xen (Open Source)
Microsoft HyperV

23

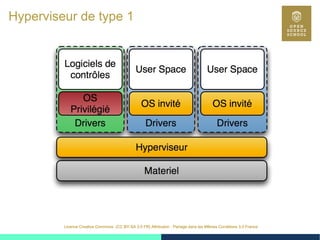

Hyperviseur de type 1

24

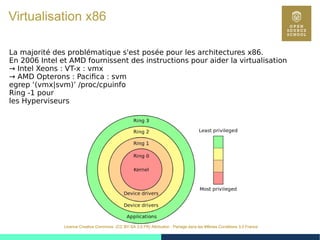

Virtualisation x86
La majorité des problématique s'est posée pour les architectures x86.
En 2006 Intel et AMD fournissent des instructions pour aider la virtualisation
→ Intel Xeons : VT-x : vmx
→ AMD Opterons : Pacifica : svm
egrep ‘(vmx|svm)’ /proc/cpuinfo
Ring -1 pour
les Hyperviseurs

25

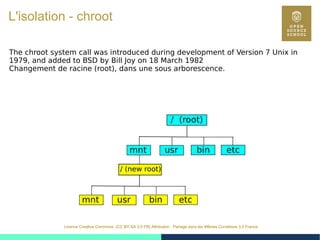

L'isolation - chroot
The chroot system call was introduced during development of Version 7 Unix in
1979, and added to BSD by Bill Joy on 18 March 1982
Changement de racine (root), dans une sous arborescence.

26

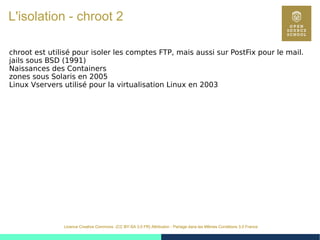

L'isolation - chroot 2
chroot est utilisé pour isoler les comptes FTP, mais aussi sur PostFix pour le mail.
jails sous BSD (1991)
Naissances des Containers
zones sous Solaris en 2005
Linux Vservers utilisé pour la virtualisation Linux en 2003

27

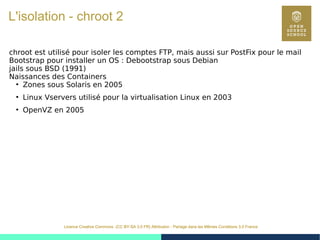

L'isolation - chroot 2
chroot est utilisé pour isoler les comptes FTP, mais aussi sur PostFix pour le mail
Bootstrap pour installer un OS : Debootstrap sous Debian
jails sous BSD (1991)
Naissances des Containers
●
Zones sous Solaris en 2005
●
Linux Vservers utilisé pour la virtualisation Linux en 2003
●
OpenVZ en 2005

28

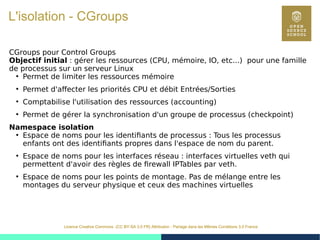

L'isolation - CGroups
CGroups pour Control Groups
Objectif initial : gérer les ressources (CPU, mémoire, IO, etc...) pour une famille
de processus sur un serveur Linux
●
Permet de limiter les ressources mémoire
●
Permet d'affecter les priorités CPU et débit Entrées/Sorties
●
Comptabilise l'utilisation des ressources (accounting)
●
Permet de gérer la synchronisation d'un groupe de processus (checkpoint)
Namespace isolation
●
Espace de noms pour les identifiants de processus : Tous les processus
enfants ont des identifiants propres dans l'espace de nom du parent.
●
Espace de noms pour les interfaces réseau : interfaces virtuelles veth qui
permettent d'avoir des règles de firewall IPTables par veth.
●
Espace de noms pour les points de montage. Pas de mélange entre les
montages du serveur physique et ceux des machines virtuelles

29

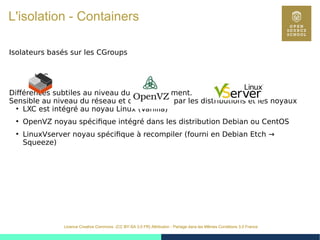

L'isolation - Containers
Isolateurs basés sur les CGroups
LXC
Différences subtiles au niveau du fonctionnement.
Sensible au niveau du réseau et du maintien par les distributions et les noyaux
●
LXC est intégré au noyau Linux (Vanilla)
●
OpenVZ noyau spécifique intégré dans les distribution Debian ou CentOS
●
LinuxVserver noyau spécifique à recompiler (fourni en Debian Etch →
Squeeze)

30
L'isolation - OpenVZ
Performances quasi semblables au serveur physique (de 1 à 3 % près)
De manière théorique : 120 VM avec 2Go de RAM
Réseau évolué :
●
adresse de l'interface veth gérée par la VM
●
possibilité d'affecter des VLAN
Accès aux fichiers de la VM depuis le serveur
Possibilité de faire de la "Live Migration"
Simplicité de manipulation des VM, car accès à l'arborescence

31

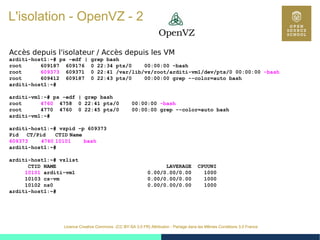

L'isolation - OpenVZ - 2
Accès depuis l'isolateur / Accès depuis les VM
arditi-host1:~# ps -edf | grep bash
root 609187 609176 0 22:34 pts/0 00:00:00 -bash
root 609373 609371 0 22:41 /var/lib/vz/root/arditi-vm1/dev/pts/0 00:00:00 -bash
root 609412 609187 0 22:43 pts/0 00:00:00 grep --color=auto bash
arditi-host1:~#
arditi-vm1:~# ps -edf | grep bash
root 4760 4758 0 22:41 pts/0 00:00:00 -bash
root 4770 4760 0 22:45 pts/0 00:00:00 grep --color=auto bash
arditi-vm1:~#
arditi-host1:~# vzpid -p 609373
Pid CT/Pid CTID Name
609373 4760 10101 bash
arditi-host1:~#
arditi-host1:~# vzlist
CTID NAME LAVERAGE CPUUNI
10101 arditi-vm1 0.00/0.00/0.00 1000
10103 cs-vm 0.00/0.00/0.00 1000
10102 ns0 0.00/0.00/0.00 1000
arditi-host1:~#

32

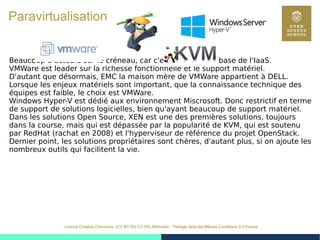

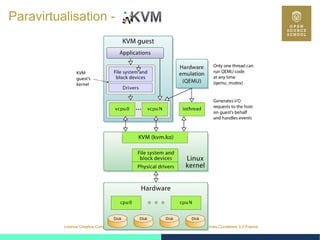

Paravirtualisation
Beaucoup d'acteurs sur le créneau, car c'est la brique de base de l'IaaS.
VMWare est leader sur la richesse fonctionnelle et le support matériel.
D'autant que désormais, EMC la maison mère de VMWare appartient à DELL.
Lorsque les enjeux matériels sont important, que la connaissance technique des
équipes est faible, le choix est VMWare.
Windows Hyper-V est dédié aux environnement Miscrosoft. Donc restrictif en terme
de support de solutions logicielles, bien qu'ayant beaucoup de support matériel.
Dans les solutions Open Source, XEN est une des premières solutions, toujours
dans la course, mais qui est dépassée par la popularité de KVM, qui est soutenu
par RedHat (rachat en 2008) et l'hyperviseur de référence du projet OpenStack.
Dernier point, les solutions propriétaires sont chères, d'autant plus, si on ajoute les
nombreux outils qui facilitent la vie.

33
Paravirtualisation -
Kernel-based Virtual Machine
KVM est intégré dans le noyau Linux depuis la version 2.6.20 (2007)
KVM porté sur x86, S/390, PPC, IA-64
KVM supporte Linux, BSD, Solaris, Windows, OS X, etc
Utilisation de la librairie VirtIO qui fournit :
●
le réseau (carte Ethernet)
●
controleur disque
●
gestion de la RAM (ballooning)
●
carte graphique

34

35

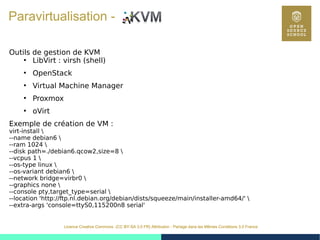

Outils de gestion de KVM
●
LibVirt : virsh (shell)
●
OpenStack
●
Virtual Machine Manager
●
Proxmox
●
oVirt
Exemple de création de VM :
virt-install
--name debian6
--ram 1024
--disk path=./debian6.qcow2,size=8
--vcpus 1
--os-type linux
--os-variant debian6
--network bridge=virbr0
--graphics none
--console pty,target_type=serial
--location 'http://ftp.nl.debian.org/debian/dists/squeeze/main/installer-amd64/'
--extra-args 'console=ttyS0,115200n8 serial'

36
Copie de VM avec fichier :
virt-clone
--original debian6
--name debian6_clone
--file /var/lib/libvirt/images/debian_6_clone.img
Création avec un volume logique (LV)
# lvcreate -L 5G -n kvm6 vg_kvm
## Reduire un LV
# umount /home
# e2fsck -fy /dev/mapper/kawa2--vg-home
# resize2fs -p /dev/mapper/kawa2--vg-home 400G
# lvreduce -L 400G /dev/mapper/kawa2--vg-home
# mount /home
virt-clone
--original debian6
--name debian6_clone
--file /dev/mapper/kawa2--vg-home

37

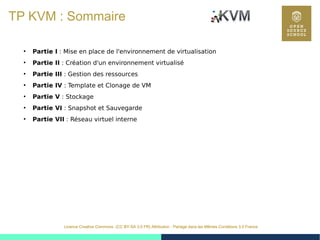

TP KVM : Sommaire
●
Partie I : Mise en place de l'environnement de virtualisation
●
Partie II : Création d'un environnement virtualisé
●
Partie III : Gestion des ressources
●
Partie IV : Template et Clonage de VM
●
Partie V : Stockage
●
Partie VI : Snapshot et Sauvegarde
●
Partie VII : Réseau virtuel interne

38
TP KVM : Partie 1 - Mise en place de
l'environnement de virtualisation
Objectif : Installer les outils permettant de mettre en place l'environnement de virtualisation et
découvrir les commandes d'administration
●
Installer les packages Libvirt
# apt-get install libvirt-daemon-system libvirt-clients
# systemctl status libvirtd
# virt-host-validate
●
Installer les outil de gestion des images
# apt-get install libguestfs-tools virtinst
●
Configurer le client virsh et se connecter à son interface en ligne de commande
Dans le fichier /etc/libvirt/libvirt.conf décommenter la ligne suivante :
uri_default = "qemu:///system"
●
Activer de l'IP Forwarding (ip_forward)
●
Installer le viewer graphique (sur votre poste utilisateur)
apt-get install virt-viewer

39

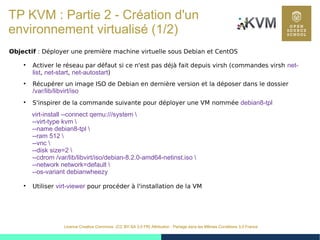

TP KVM : Partie 2 - Création d'un
environnement virtualisé (1/2)
Objectif : Déployer une première machine virtuelle sous Debian et CentOS
●
Activer le réseau par défaut si ce n'est pas déjà fait depuis virsh (commandes virsh net-
list, net-start, net-autostart)
●
Récupérer un image ISO de Debian en dernière version et la déposer dans le dossier
/var/lib/libvirt/iso
●
S'inspirer de la commande suivante pour déployer une VM nommée debian8-tpl
virt-install --connect qemu:///system
--virt-type kvm
--name debian8-tpl
--ram 512
--vnc
--disk size=2
--cdrom /var/lib/libvirt/iso/debian-8.2.0-amd64-netinst.iso
--network network=default
--os-variant debianwheezy
●
Utiliser virt-viewer pour procéder à l'installation de la VM

40
TP KVM : Partie 2 - Création d'un
environnement virtualisé (2/2)
●
Récupérer un image CentOS en dernière version et la déposer dans le dossier
/var/lib/libvirt/iso
●
S'inspirer de la commande du slide précédent pour déployer une VM CentOS nommée
centos7-tpl
●
Utiliser virt-viewer pour procéder à l'installation de la VM

41
TP KVM : Partie 3 - Gestion des ressources
●
Passer le nombre de VCPU alloué à la VM debian8-tpl à 2 (commande virsh dominfo,
setvcpus, vcpucount) et vérifier dans la VM que les CPU sont bien présents
●
Passer la mémoire de la VM debian8-tpl à 1G (commandes virsh dominfo, setmaxmem,
setmem) et vérifier dans la VM que la mémoire est bien présente
●
Faire en sorte que les changements soient persistent même après un redémarrage de
VM (commandes virsh start, shutdown, reboot)
●
Vérifier la configuration de la VM à l'aide de la commande virsh edit

42

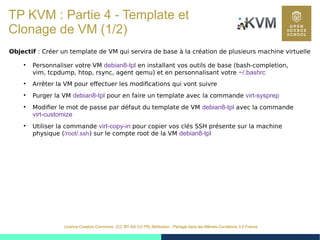

TP KVM : Partie 4 - Template et
Clonage de VM (1/2)
Objectif : Créer un template de VM qui servira de base à la création de plusieurs machine virtuelle
●
Personnaliser votre VM debian8-tpl en installant vos outils de base (bash-completion,
vim, tcpdump, htop, rsync, agent qemu) et en personnalisant votre ~/.bashrc
●
Arrêter la VM pour effectuer les modifications qui vont suivre
●
Purger la VM debian8-tpl pour en faire un template avec la commande virt-sysprep
●
Modifier le mot de passe par défaut du template de VM debian8-tpl avec la commande
virt-customize
●
Utiliser la commande virt-copy-in pour copier vos clés SSH présente sur la machine
physique (/root/.ssh) sur le compte root de la VM debian8-tpl

43

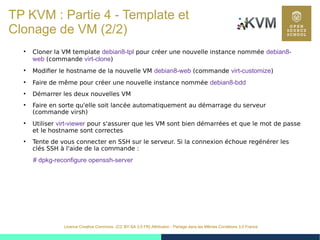

TP KVM : Partie 4 - Template et
Clonage de VM (2/2)
●
Cloner la VM template debian8-tpl pour créer une nouvelle instance nommée debian8-
web (commande virt-clone)
●
Modifier le hostname de la nouvelle VM debian8-web (commande virt-customize)
●
Faire de même pour créer une nouvelle instance nommée debian8-bdd
●
Démarrer les deux nouvelles VM
●
Faire en sorte qu'elle soit lancée automatiquement au démarrage du serveur
(commande virsh)
●
Utiliser virt-viewer pour s'assurer que les VM sont bien démarrées et que le mot de passe
et le hostname sont correctes
●
Tente de vous connecter en SSH sur le serveur. Si la connexion échoue regénérer les
clés SSH à l'aide de la commande :
# dpkg-reconfigure openssh-server

44

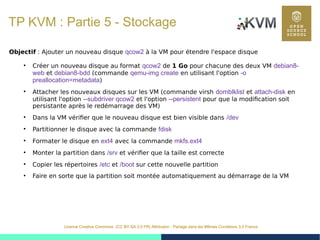

TP KVM : Partie 5 - Stockage
Objectif : Ajouter un nouveau disque qcow2 à la VM pour étendre l'espace disque
●
Créer un nouveau disque au format qcow2 de 1 Go pour chacune des deux VM debian8-
web et debian8-bdd (commande qemu-img create en utilisant l'option -o
preallocation=metadata)
●
Attacher les nouveaux disques sur les VM (commande virsh domblklist et attach-disk en
utilisant l'option --subdriver qcow2 et l'option --persistent pour que la modification soit
persistante après le redémarrage des VM)
●
Dans la VM vérifier que le nouveau disque est bien visible dans /dev
●
Partitionner le disque avec la commande fdisk
●
Formater le disque en ext4 avec la commande mkfs.ext4
●
Monter la partition dans /srv et vérifier que la taille est correcte
●
Copier les répertoires /etc et /boot sur cette nouvelle partition
●
Faire en sorte que la partition soit montée automatiquement au démarrage de la VM

45

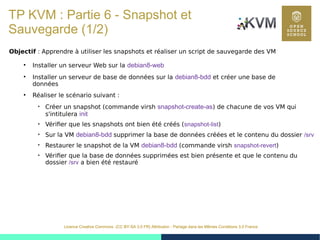

TP KVM : Partie 6 - Snapshot et
Sauvegarde (1/2)
Objectif : Apprendre à utiliser les snapshots et réaliser un script de sauvegarde des VM
●
Installer un serveur Web sur la debian8-web
●
Installer un serveur de base de données sur la debian8-bdd et créer une base de
données
●
Réaliser le scénario suivant :

Créer un snapshot (commande virsh snapshot-create-as) de chacune de vos VM qui
s'intitulera init

Vérifier que les snapshots ont bien été créés (snapshot-list)

Sur la VM debian8-bdd supprimer la base de données créées et le contenu du dossier /srv

Restaurer le snapshot de la VM debian8-bdd (commande virsh snapshot-revert)

Vérifier que la base de données supprimées est bien présente et que le contenu du
dossier /srv a bien été restauré

46

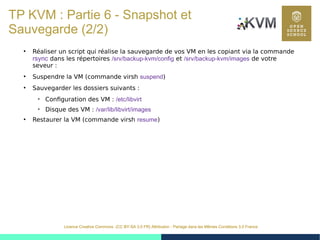

TP KVM : Partie 6 - Snapshot et
Sauvegarde (2/2)
●
Réaliser un script qui réalise la sauvegarde de vos VM en les copiant via la commande
rsync dans les répertoires /srv/backup-kvm/config et /srv/backup-kvm/images de votre
seveur :
●
Suspendre la VM (commande virsh suspend)
●
Sauvegarder les dossiers suivants :

Configuration des VM : /etc/libvirt

Disque des VM : /var/lib/libvirt/images
●
Restaurer la VM (commande virsh resume)

47

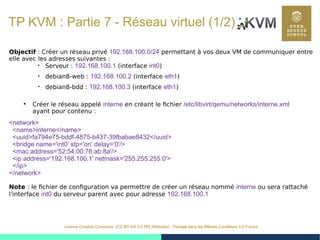

TP KVM : Partie 7 - Réseau virtuel (1/2)
Objectif : Créer un réseau privé 192.168.100.0/24 permettant à vos deux VM de communiquer entre
elle avec les adresses suivantes :

Serveur : 192.168.100.1 (interface int0)

debian8-web : 192.168.100.2 (interface eth1)

debian8-bdd : 192.168.100.3 (interface eth1)
●
Créer le réseau appelé interne en créant le fichier /etc/libvirt/qemu/networks/interne.xml
ayant pour contenu :
<network>
<name>interne</name>
<uuid>fa794e75-bddf-4875-b437-39fbabae8432</uuid>
<bridge name='int0' stp='on' delay='0'/>
<mac address='52:54:00:76:ab:8a'/>
<ip address='192.168.100.1' netmask='255.255.255.0'>
</ip>
</network>
Note : le fichier de configuration va permettre de créer un réseau nommé interne ou sera rattaché
l'interface int0 du serveur parent avec pour adresse 192.168.100.1

48

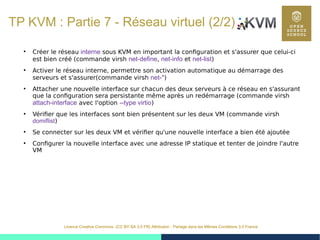

TP KVM : Partie 7 - Réseau virtuel (2/2)
●
Créer le réseau interne sous KVM en important la configuration et s'assurer que celui-ci
est bien créé (commande virsh net-define, net-info et net-list)
●
Activer le réseau interne, permettre son activation automatique au démarrage des
serveurs et s'assurer(commande virsh net-*)
●
Attacher une nouvelle interface sur chacun des deux serveurs à ce réseau en s'assurant
que la configuration sera persistante même après un redémarrage (commande virsh
attach-interface avec l'option --type virtio)
●
Vérifier que les interfaces sont bien présentent sur les deux VM (commande virsh
domiflist)
●
Se connecter sur les deux VM et vérifier qu'une nouvelle interface a bien été ajoutée
●
Configurer la nouvelle interface avec une adresse IP statique et tenter de joindre l'autre
VM

Strategie de Virtualisation Open Source

Contenu connexe

Tendances

Similaire à Strategie de Virtualisation Open Source

Plus de Open Source School

Strategie de Virtualisation Open Source
