- 1. || Geomatik und Planung 2016www.geomatik.ethz.ch1 GEOGAMES à la POKÉMON-GO Geomatik und Planung @ ETH Zürich Christian Sailer @csailer80 #tecday
- 2.
- 3.

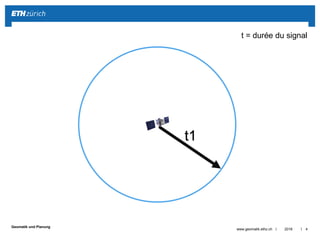

- 4. || Geomatik und Planung 2016www.geomatik.ethz.ch4 t1 t = durée du signal

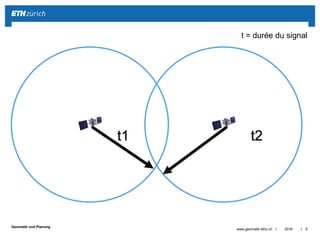

- 5. || Geomatik und Planung 2016www.geomatik.ethz.ch5 t1 t2 t = durée du signal
- 6. || Geomatik und Planung 2016www.geomatik.ethz.ch6 t1 t2 t3 t = durée du signal

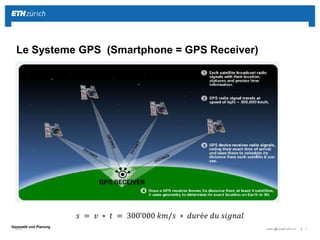

- 7. || Geomatik und Planung LeSysteme GPS (Smartphone = GPS Receiver) 2016 www.geomatik.ethz.ch 7 𝑠 = 𝑣 ∗ 𝑡 = 300’000 𝑘𝑚/𝑠 ∗ 𝑑𝑢𝑟é𝑒 𝑑𝑢 𝑠𝑖𝑔𝑛𝑎𝑙
- 8. || Geomatik und Planung Geogame– Jeu de localisation 2016www.geomatik.ethz.ch 8

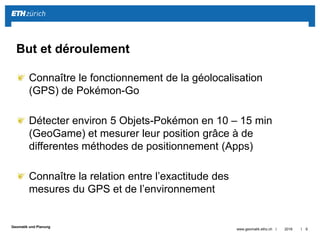

- 9. || Geomatik und Planung Connaîtrele fonctionnement de la géolocalisation (GPS) de Pokémon-Go Détecter environ 5 Objets-Pokémon en 10 – 15 min (GeoGame) et mesurer leur position grâce à de differentes méthodes de positionnement (Apps) Connaître la relation entre l’exactitude des mesures du GPS et de l’environnement 2016www.geomatik.ethz.ch 9 But et déroulement

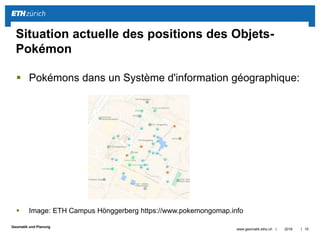

- 10. || Geomatik und Planung Pokémons dans un Système d'information géographique: Image: ETH Campus Hönggerberg https://www.pokemongomap.info Situation actuelle des positions des Objets- Pokémon 2016www.geomatik.ethz.ch 10
- 11. || Geomatik und Planung 2016www.geomatik.ethz.ch11 1) Mesure de la position des Pokémons (en groupes)

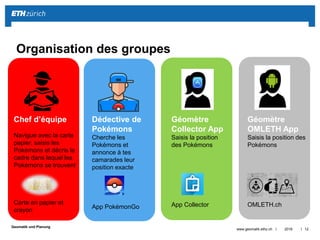

- 12. || Geomatik und Planung Chefd’équipe Navigue avec la carte papier, saisis les Pokémons et décris le cadre dans lequel les Pokémons se trouvent Carte en papier et crayon Dédective de Pokémons Cherche les Pokémons et annonce à tes camarades leur position exacte App PokémonGo Géomètre Collector App Saisis la position des Pokémons App Collector Géomètre OMLETH App Saisis la position des Pokémons OMLETH.ch 2016www.geomatik.ethz.ch 12 Organisation des groupes

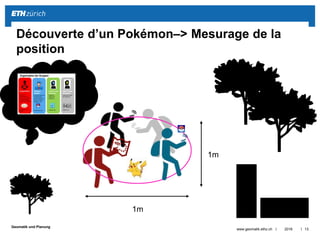

- 13. || Geomatik und Planung 2016www.geomatik.ethz.ch13 Découverte d’un Pokémon–> Mesurage de la position 1m 1m

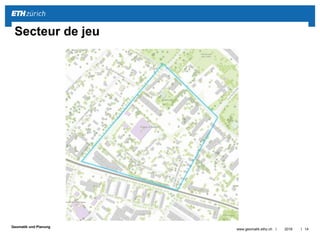

- 14. || Geomatik und Planung 2016www.geomatik.ethz.ch14 Secteur de jeu

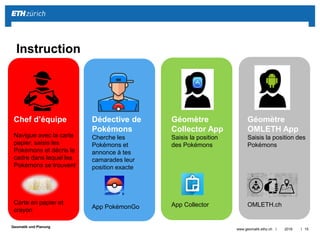

- 15. || Geomatik und Planung Chefd’équipe Navigue avec la carte papier, saisis les Pokémons et décris le cadre dans lequel les Pokémons se trouvent Carte en papier et crayon Dédective de Pokémons Cherche les Pokémons et annonce à tes camarades leur position exacte App PokémonGo Géomètre Collector App Saisis la position des Pokémons App Collector Géomètre OMLETH App Saisis la position des Pokémons OMLETH.ch 2016www.geomatik.ethz.ch 15 Instruction

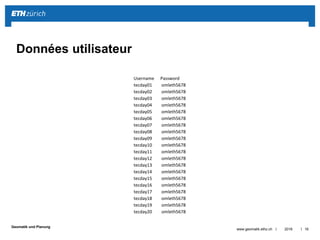

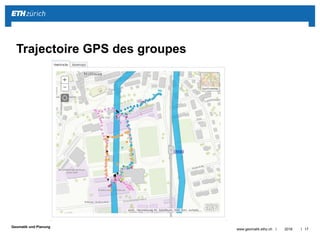

- 16. || Geomatik und Planung 2016www.geomatik.ethz.ch17 Trajectoire GPS des groupes
- 17. || Geomatik und Planung 2016www.geomatik.ethz.ch18 2) Analyse des mesures

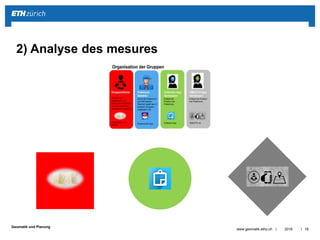

- 18. || Geomatik und Planung 2016www.geomatik.ethz.ch19 Comparaison des différentes méthodes de mesure

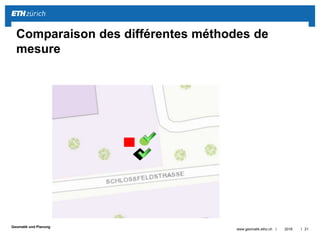

- 19. || Geomatik und Planung 2016www.geomatik.ethz.ch21 Comparaison des différentes méthodes de mesure
- 20. || Geomatik und Planung Pourcomparer les 3 différentes méthodes de mesure (carte a papier, Collector App, OMLETH App), transmet les Pokémons de la carte a papier dans le Système d'information géographique (Link-carte-Web*). * https://omleth.ch/workshop/tecday_fr.html (Tâche 2) Tour 1 Tour 2 Tour 3 -> Utilise le même Username que les Géomètres Collector-App / OMLETH App Maintenant vous devriez avoir 3 mesures par Object- Pokémon. 2016www.geomatik.ethz.ch 22 Transmission dans le SIG

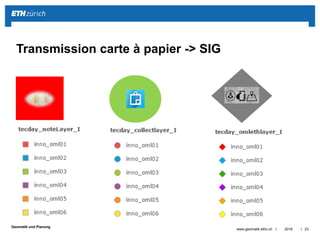

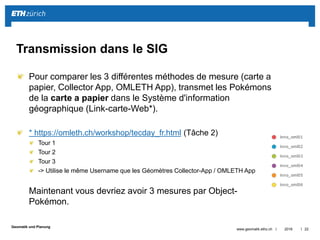

- 21. || Geomatik und Planung 2016www.geomatik.ethz.ch23 Transmission carte à papier -> SIG
- 22. || Geomatik und Planung Par groupe 5 minutes 2016www.geomatik.ethz.ch 24

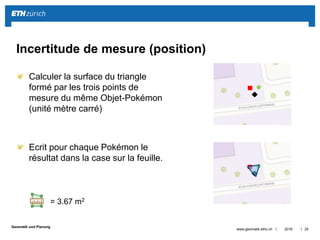

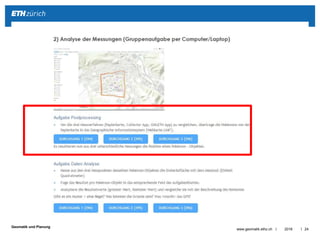

- 23. || Geomatik und Planung Calculerla surface du triangle formé par les trois points de mesure du même Objet-Pokémon (unité mètre carré) Ecrit pour chaque Pokémon le résultat dans la case sur la feuille. 2016www.geomatik.ethz.ch 25 Incertitude de mesure (position) = 3.67 m2
- 24. || Geomatik und Planung Analysezles résultats (grande valeur, petite valeur) et comparez les avec la description des différents environnement de mesure Reconnaissez-vous un modèle? Que peuvent être des raisons pour cela? Que «fait» le GPS? 2016www.geomatik.ethz.ch 26 Incertitude de mesure (position) Kontext Wert Quelques haies, mais vue libre vers le haut 25.45 d'un côté mur haut d’une maison, cependant une vue dégagée vers le haut 20,89 Arbres et auvent 55,42
- 25. || Geomatik und Planung Par groupe 5 minutes 2016www.geomatik.ethz.ch 27

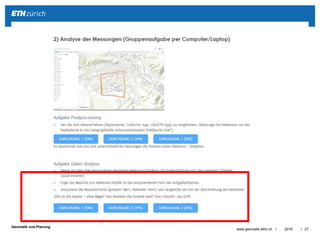

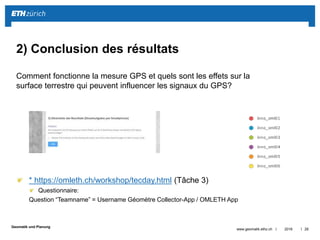

- 26. || Geomatik und Planung 2016www.geomatik.ethz.ch28 2) Conclusion des résultats Comment fonctionne la mesure GPS et quels sont les effets sur la surface terrestre qui peuvent influencer les signaux du GPS? Premier prix: Attention: Question “Nome d’équipe” = Username Géomètre Collector-App / OMLETH App

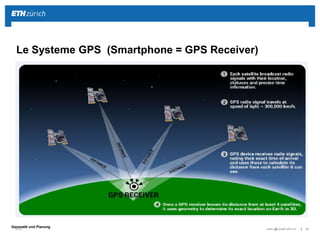

- 27. || Geomatik und Planung LeSysteme GPS (Smartphone = GPS Receiver) 2016 www.geomatik.ethz.ch 29

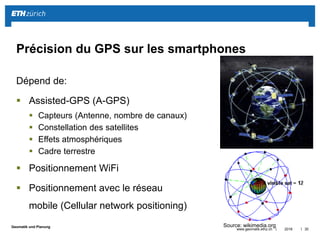

- 28. || Geomatik und Planung Précisiondu GPS sur les smartphones Dépend de: Assisted-GPS (A-GPS) Capteurs (Antenne, nombre de canaux) Constellation des satellites Effets atmosphériques Cadre terrestre Positionnement WiFi Positionnement avec le réseau mobile (Cellular network positioning) Source: wikimedia.org 2016www.geomatik.ethz.ch 30

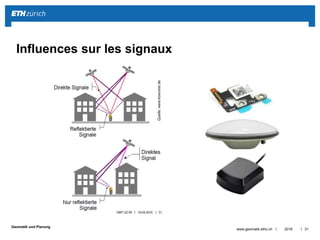

- 29. || Geomatik und Planung Influencessur les signaux 2016www.geomatik.ethz.ch 31
- 30. || Geomatik und Planung 2016www.geomatik.ethz.ch32 Géomatique = Géographie + Informatique
- 31. || Geomatik und Planung Géodésie(grec: diviser la terre) 2016www.geomatik.ethz.ch 33 Géomatique Source: GFZ Potsdam Source: https://www.baug.ethz.ch/studium/geomatik
- 32. || Geomatik und Planung Géoinformatique 2016www.geomatik.ethz.ch34 Géomatique Source: http://www.ecsecc.org/spatial-explorer/what-is-gis Source: http://www.geog.uni-heidelberg.de

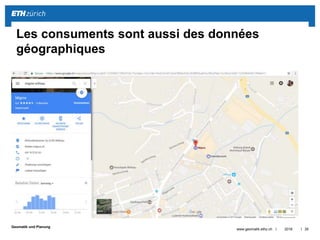

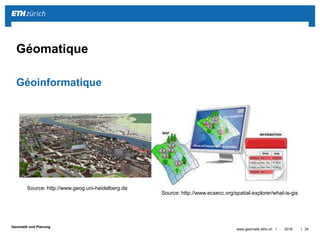

- 33. || Geomatik und Planung 2016www.geomatik.ethz.ch35 Les consuments sont aussi des données géographiques
- 34. || Geomatik und Planung Presque inconnu du public Indispensable pour le maintien et l’organisation de notre espace vital Tâches captivantes Études polyvalentes avec excellentes chances de travail Encadrement parfait dû au petit nombre d’étudiants 2016www.geomatik.ethz.ch 36 Studiengang Geomatik & Planung … aide à créer un monde meilleur…
- 35. || Geomatik und Planung Futurde la Géomatique suisse? Nous avons besoin de toi!!! 2016www.geomatik.ethz.ch 37

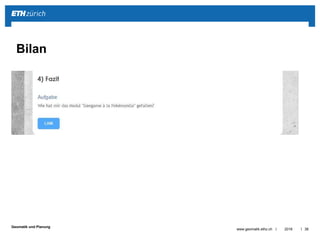

- 36. || Geomatik und Planung individuel 2016www.geomatik.ethz.ch 38 Bilan
- 37. || Geomatik und Planung ChristianSailer ETH Zurich Institut für Kartografie und Geoinformation www.gis.ethz.ch csailer@ethz.ch @csailer80 2016 39 www.geomatik.ethz.c h www.geomatik.ch www.geosuisse.ch www.geomatik.ethz.ch
