Thermaltake Armor Jr VC 3000 BNS.  Par Fredarware (Modérateur et donateur du site).

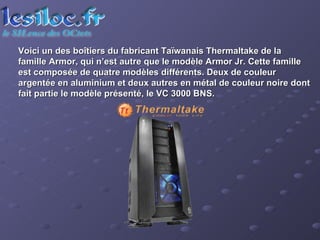

Voici un des boîtiers du fabricant Taïwanais Thermaltake de la famille Armor, qui n’est autre que le modèle Armor Jr. Cette famille est composée de quatre modèles différents. Deux de couleur argentée en aluminium et deux autres en métal de couleur noire dont fait partie le modèle présenté, le VC 3000 BNS.

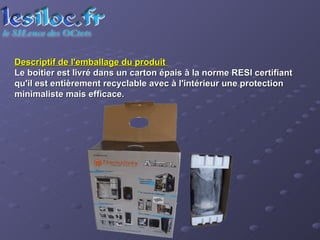

Descriptif de l'emballage du produit  Le boitier est livré dans un carton épais à la norme RESI certifiant qu'il est entièrement recyclable avec à l'intérieur une protection minimaliste mais efficace.
[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object],[object Object]

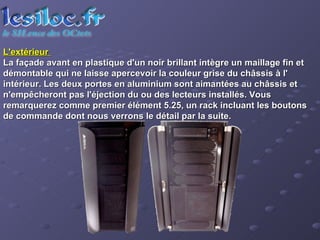

L'extérieur  La façade avant en plastique d'un noir brillant intègre un maillage fin et démontable qui ne laisse apercevoir la couleur grise du châssis à l' intérieur. Les deux portes en aluminium sont aimantées au châssis et n'empêcheront pas l'éjection du ou des lecteurs installés. Vous remarquerez comme premier élément 5.25, un rack incluant les boutons de commande dont nous verrons le détail par la suite.

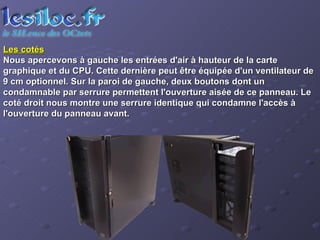

Les cotés   Nous apercevons à gauche les entrées d'air à hauteur de la carte graphique et du CPU. Cette dernière peut être équipée d'un ventilateur de 9 cm optionnel. Sur la paroi de gauche, deux boutons dont un condamnable par serrure permettent l'ouverture aisée de ce panneau. Le coté droit nous montre une serrure identique qui condamne l'accès à l'ouverture du panneau avant.

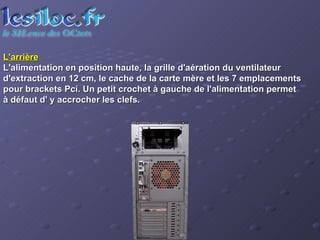

L'arrière L'alimentation en position haute, la grille d'aération du ventilateur d'extraction en 12 cm, le cache de la carte mère et les 7 emplacements pour brackets Pci. Un petit crochet à gauche de l'alimentation permet à défaut d' y accrocher les clefs.
Le dessous Les pieds sont composés de deux parties dont la plus grande est amortie de mini patins en caoutchouc. Ils sont réglables et orientables sur 8 positions différentes. Vous noterez la présence de trous d'aérations sur le dessous. Il sera malheureusement difficile de ne pas laisser entrer la poussière !

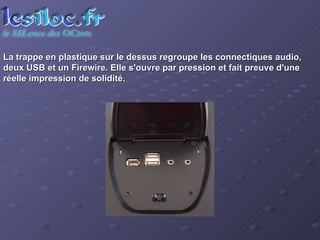

La trappe en plastique sur le dessus regroupe les connectiques audio, deux USB et un Firewire. Elle s'ouvre par pression et fait preuve d'une réelle impression de solidité.

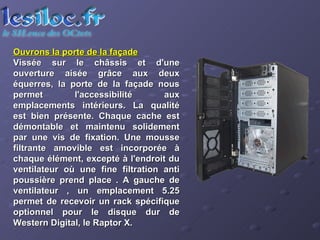

Ouvrons la porte de la façade Vissée sur le châssis et d'une ouverture aisée grâce aux deux équerres, la porte de la façade nous permet l'accessibilité aux emplacements intérieurs. La qualité est bien présente. Chaque cache est démontable et maintenu solidement par une vis de fixation. Une mousse filtrante amovible est incorporée à chaque élément, excepté à l'endroit du ventilateur où une fine filtration anti poussière prend place . A gauche de ventilateur , un emplacement 5.25 permet de recevoir un rack spécifique optionnel pour le disque dur de Western Digital, le Raptor X.

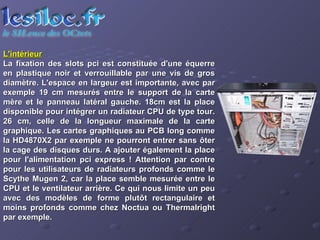

L'intérieur La fixation des slots pci est constituée d'une équerre en plastique noir et verrouillable par une vis de gros diamètre. L'espace en largeur est importante, avec par exemple 19 cm mesurés entre le support de la carte mère et le panneau latéral gauche. 18cm est la place disponible pour intégrer un radiateur CPU de type tour. 26 cm, celle de la longueur maximale de la carte graphique. Les cartes graphiques au PCB long comme la HD4870X2 par exemple ne pourront entrer sans ôter la cage des disques durs. A ajouter également la place pour l'alimentation pci express ! Attention par contre pour les utilisateurs de radiateurs profonds comme le Scythe Mugen 2, car la place semble mesurée entre le CPU et le ventilateur arrière. Ce qui nous limite un peu avec des modèles de forme plutôt rectangulaire et moins profonds comme chez Noctua ou Thermalright par exemple.

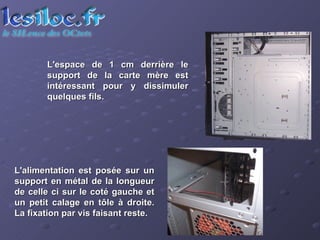

L'espace de 1 cm derrière le support de la carte mère est intéressant pour y dissimuler quelques fils.  L'alimentation est posée sur un support en métal de la longueur de celle ci sur le coté gauche et un petit calage en tôle à droite. La fixation par vis faisant reste.

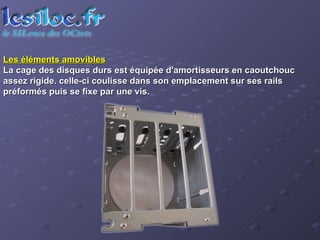

Les éléments amovibles La cage des disques durs est équipée d'amortisseurs en caoutchouc assez rigide. celle-ci coulisse dans son emplacement sur ses rails préformés puis se fixe par une vis.

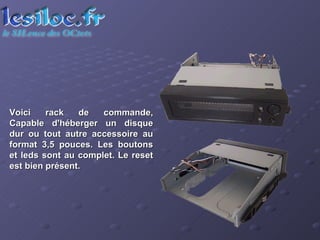

Voici rack de commande, Capable d'héberger un disque dur ou tout autre accessoire au format 3,5 pouces. Les boutons et leds sont au complet. Le reset est bien présent.

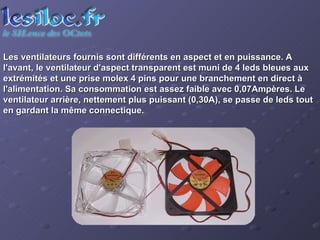

Les ventilateurs fournis sont différents en aspect et en puissance. A l'avant, le ventilateur d'aspect transparent est muni de 4 leds bleues aux extrémités et une prise molex 4 pins pour une branchement en direct à l'alimentation. Sa consommation est assez faible avec 0,07Ampères. Le ventilateur arrière, nettement plus puissant (0,30A), se passe de leds tout en gardant la même connectique.
Les accessoires Tous les accessoires de montage sont présents. Les rails de fixations des modules 5 1/4 sont en plastique noir et viennent s'assembler aux éléments grâce à deux petits ergots. Le petit chiffon en peau de chamois est même fournie pour effacer les traces de doigt !

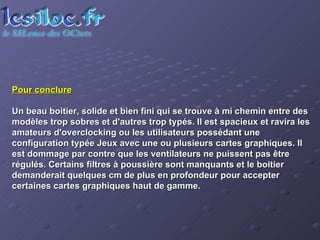

Pour conclure Un beau boitier, solide et bien fini qui se trouve à mi chemin entre des modèles trop sobres et d'autres trop typés. Il est spacieux et ravira les amateurs d'overclocking ou les utilisateurs possédant une configuration typée Jeux avec une ou plusieurs cartes graphiques. Il est dommage par contre que les ventilateurs ne puissent pas être régulés. Certains filtres à poussière sont manquants et le boitier demanderait quelques cm de plus en profondeur pour accepter certaines cartes graphiques haut de gamme.
Cet article et bien d’autres sont accessibles directement sur  Le SILence des Octets http://www.lesiloc.fr
