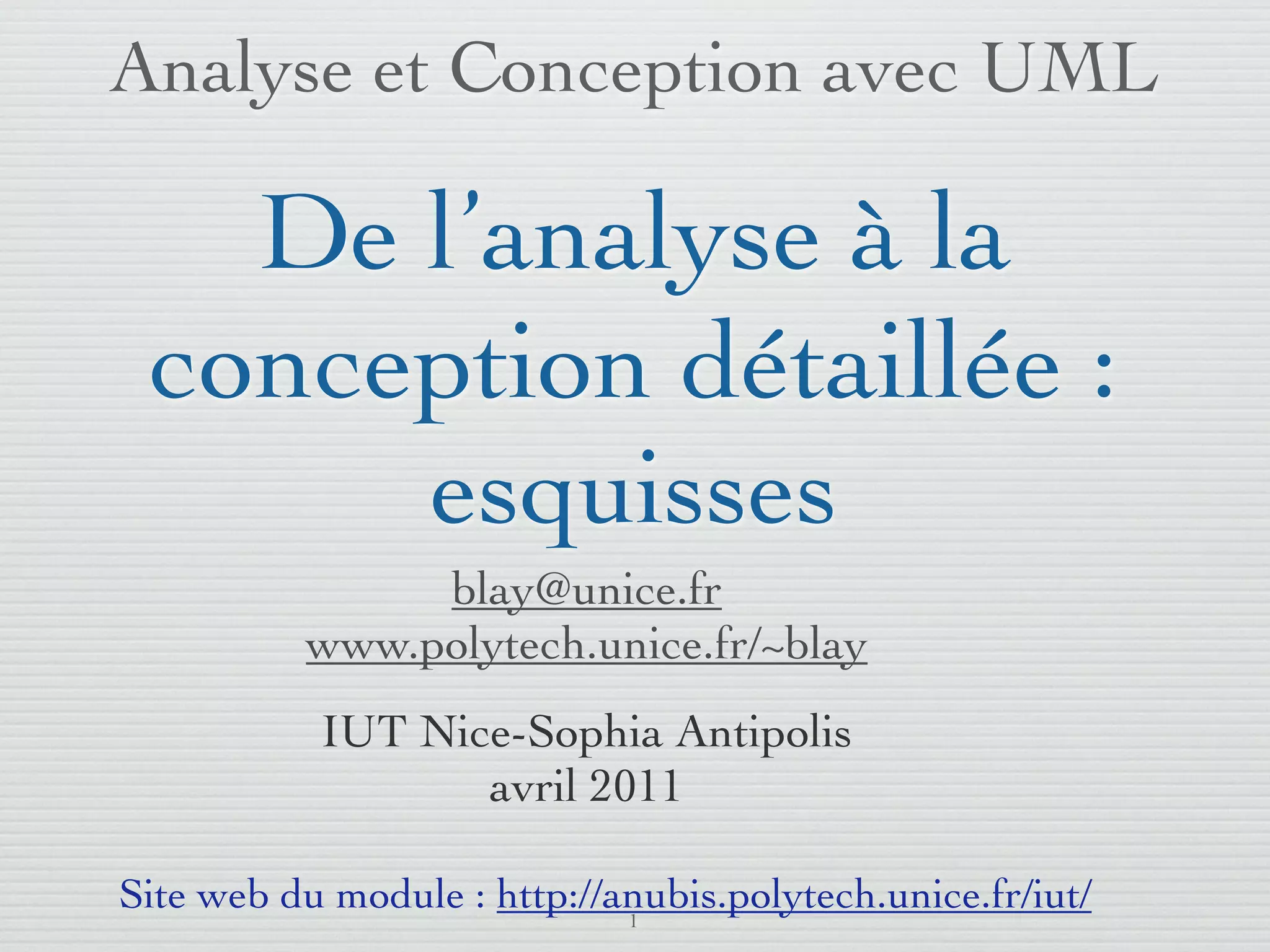

1. Analyse et Conception avec UML
De l’analyse à la
conception détaillée :
esquisses
blay@unice.fr
www.polytech.unice.fr/~blay
IUT Nice-Sophia Antipolis
mars 2011
Site web du module : http://anubis.polytech.unice.fr/iut/
1

2. Pattern du type-
exemplaire
2

3. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

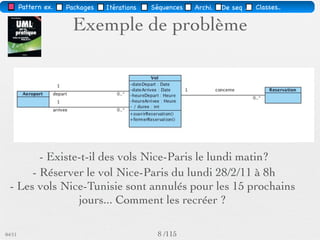

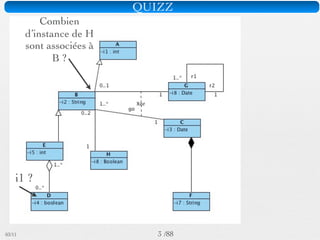

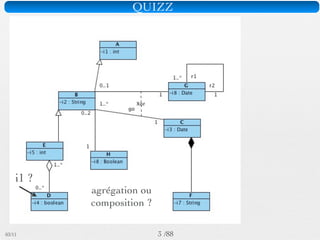

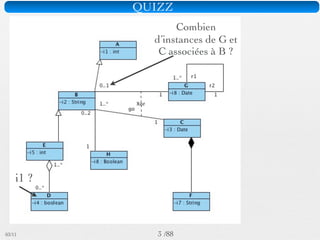

Exemple de problème
- Existe-t-il des vols Nice-Paris le lundi matin?
- Réserver le vol Nice-Paris du lundi 28/2/11 à 8h
- Les vols Nice-Tunisie sont annulés pour les 15 prochains
jours... Comment les recréer ?
03/11 3 /88

4. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

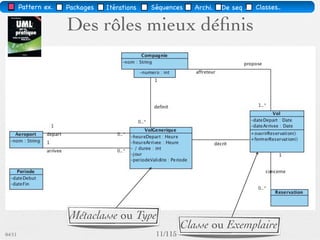

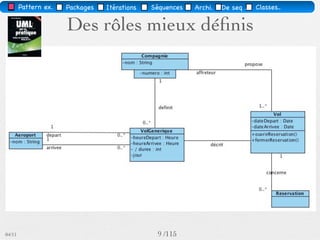

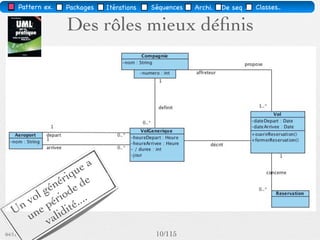

Des rôles mieux définis
03/11 4 /88

5. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

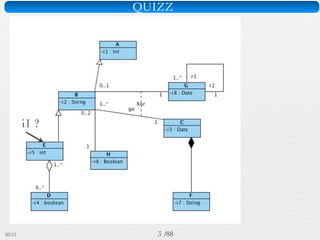

Des rôles mieux définis
ea
qu e
ri d
né e
gé iod
ol ér ....
v p
n e
U un lid ité
va
03/11 5 /88

6. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

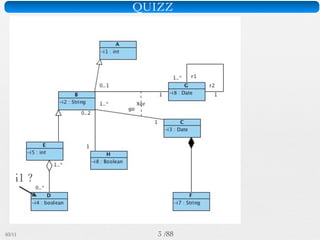

Des rôles mieux définis
Métaclasse ou Type
Classe ou Exemplaire
03/11 6 /88

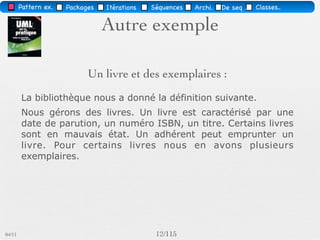

7. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Autre exemple
Un livre et des exemplaires :
La bibliothèque nous a donné la définition suivante.
Nous gérons des livres. Un livre est caractérisé par une
date de parution, un numéro ISBN, un titre. Certains livres
sont en mauvais état. Un adhérent peut emprunter un
livre. Pour certains livres nous en avons plusieurs
exemplaires.
03/11 7 /88

8. Structuration en
packages
8

9. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

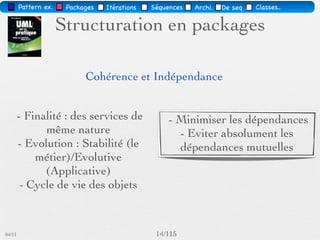

Structuration en packages
Cohérence et Indépendance
- Finalité : des services de - Minimiser les dépendances
même nature - Eviter absolument les
- Evolution : Stabilité (le dépendances mutuelles
métier)/Evolutive
(Applicative)
- Cycle de vie des objets
03/11 9 /88

10. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

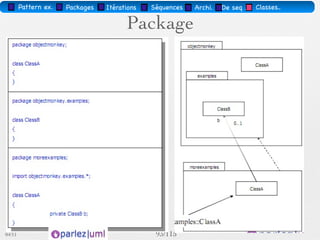

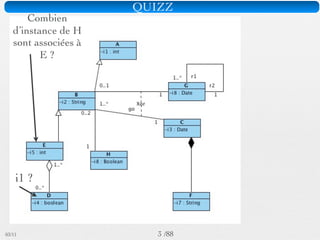

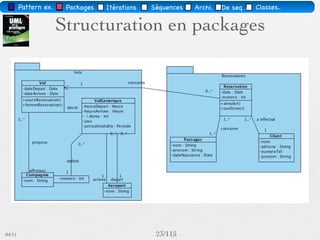

Structuration en packages
03/11 10 /88

11. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

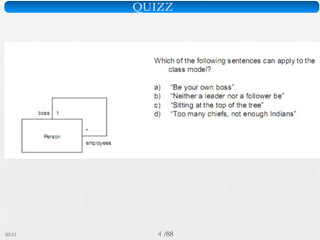

Structuration en packages
03/11 11 /88

12. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Structuration en packages
03/11 12 /88

13. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Structuration en packages
03/11 13 /88

14. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

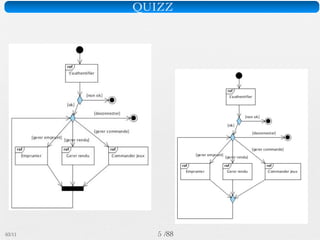

Structuration en packages
03/11 14 /88

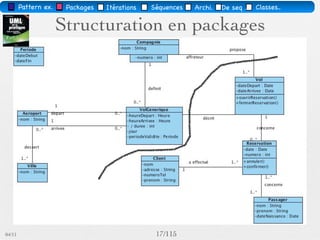

15. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

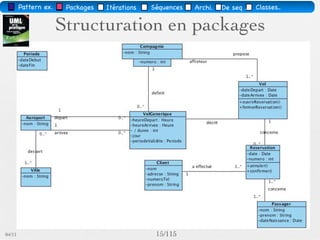

Structuration en packages
03/11 15 /88

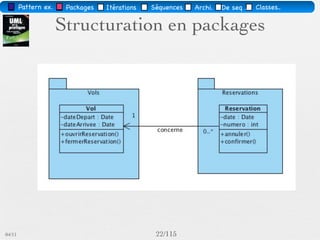

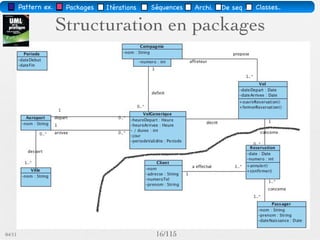

16. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

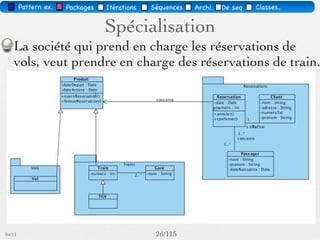

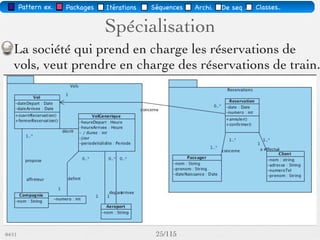

Structuration en packages

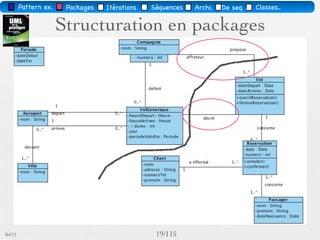

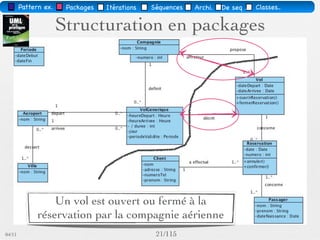

Un vol est ouvert ou fermé à la
réservation par la compagnie aérienne
03/11 16 /88

17. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Structuration en packages
Un vol est ouvert ou fermé à la
réservation par la compagnie aérienne
03/11 16 /88

18. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Structuration en packages
Un vol est ouvert ou fermé à la
réservation par la compagnie aérienne
03/11 16 /88

19. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Structuration en packages
03/11 17 /88

20. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Structuration en packages
03/11 18 /88

21. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Structuration en packages
03/11 19 /88

22. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Structuration en packages
03/11 20 /88

23. Vers la conception :
choix des itérations
21

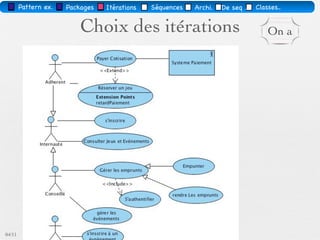

24. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

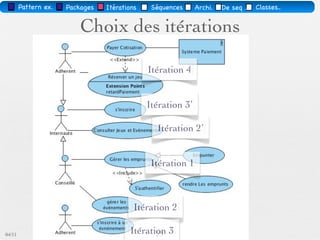

Choix des itérations On a
03/11 22 /88

25. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Choix des itérations On a
03/11 23 /88

26. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Choix des itérations On a
Itération 2’
Itération 1
Itération 3’
Itération 2
Itération 3
Itération 1’’
Itération 4
03/11 24 /88

27. Des diagrammes de
séquence en
conception
25

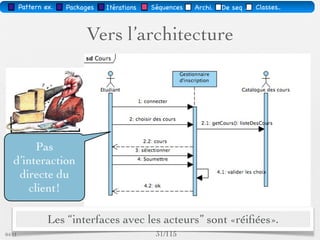

28. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Vers l’architecture
Pas
d’interaction
directe du
client!
03/11 26 /88

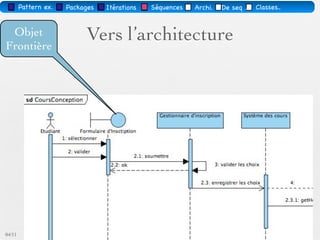

29. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

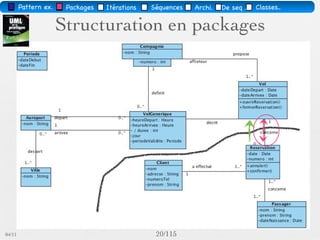

Objet
Frontière
Vers l’architecture
03/11 27 /88

30. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

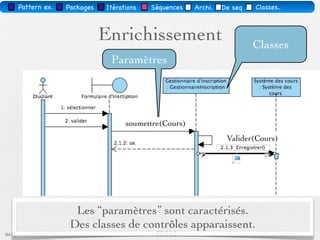

Enrichissement Classes
Paramètres
soumettre(Cours)
Valider(Cours)
03/11 28 /88

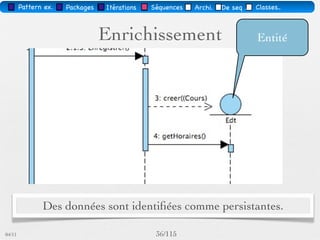

31. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Enrichissement Entité
soumettre(Cours)
03/11 29 /88

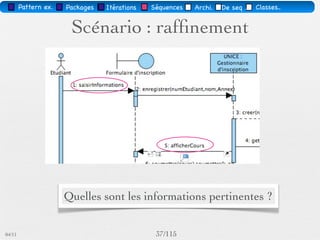

32. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Scénario : raffinement
Quelles sont les informations pertinentes ?
03/11 30 /88

33. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

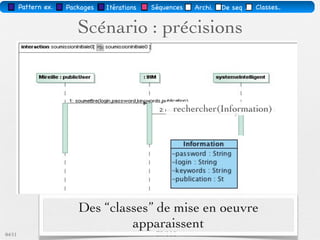

Scénario : précisions
Les interfaces des “classes” se précisent.
03/11 31 /88

34. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Scénario : précisions
rechercher(Information)
Les interfaces des “classes” se précisent.
03/11 32 /88

35. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

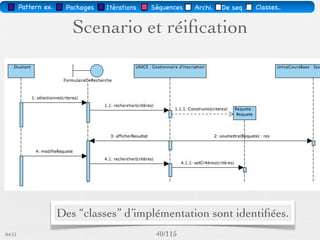

Scenario et réification
Des “classes” d’implémentation sont identifiées.
03/11 33 /88

36. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Scénario : identification des bases de
données et des tables
03/11 34 /88

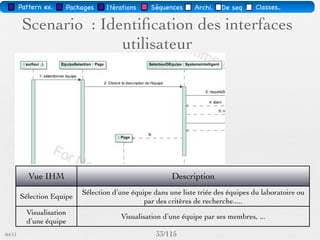

37. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Scenario : Identification des interfaces
utilisateur
Vue IHM Description
Sélection Sélection d’une équipe dans une liste triée des équipes du
Equipe laboratoire ou par des critères de recherche.....
Visualisation
Visualisation d’une équipe par ses membres, ...
d’une équipe
03/11 35 /88

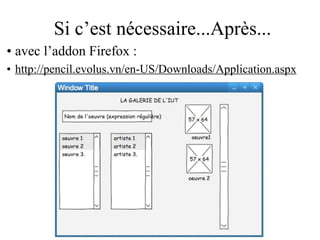

38. Si c’est nécessaire...Après...
• avec l’addon Firefox :
• http://pencil.evolus.vn/en-US/Downloads/Application.aspx
36

39. Vers la conception :
Architecture
Système
37

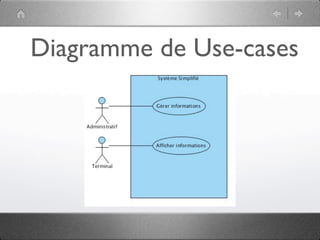

40. Diagramme de Use-cases

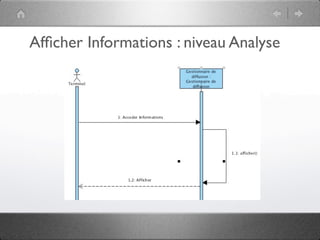

41. Afficher Informations : niveau Analyse

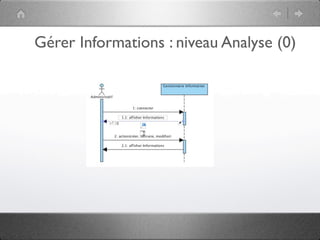

42. Gérer Informations : niveau Analyse (0)

43. Diagramme de Use-cases
Itération 1
Itération 1I

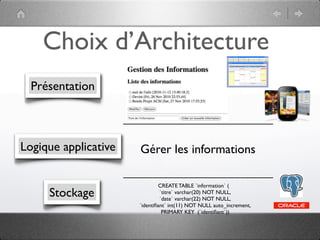

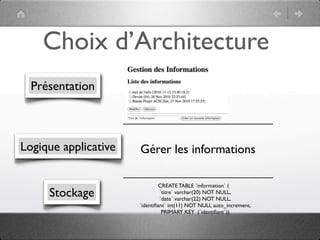

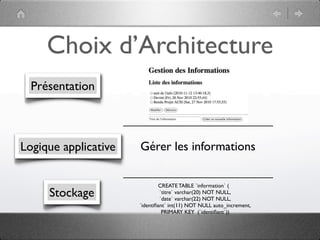

44. Choix d’Architecture
Présentation
Logique applicative Gérer les informations

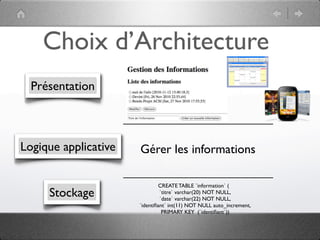

CREATE TABLE `information` (
Stockage `titre` varchar(20) NOT NULL,
`date` varchar(22) NOT NULL,
`identifiant` int(11) NOT NULL auto_increment,
PRIMARY KEY (`identifiant`))

45. Choix d’Architecture
Présentation
Logique applicative Gérer les informations
CREATE TABLE `information` (
Stockage `titre` varchar(20) NOT NULL,
`date` varchar(22) NOT NULL,
`identifiant` int(11) NOT NULL auto_increment,
PRIMARY KEY (`identifiant`))

46. Choix d’Architecture
Présentation
Logique applicative Gérer les informations
CREATE TABLE `information` (
Stockage `titre` varchar(20) NOT NULL,
`date` varchar(22) NOT NULL,
`identifiant` int(11) NOT NULL auto_increment,
PRIMARY KEY (`identifiant`))

47. Choix d’Architecture
Présentation
Logique applicative Gérer les informations
CREATE TABLE `information` (
Stockage `titre` varchar(20) NOT NULL,
`date` varchar(22) NOT NULL,
`identifiant` int(11) NOT NULL auto_increment,
PRIMARY KEY (`identifiant`))

48. Choix d’Architecture
clickOn()
Présentation IHM
créer Information
Contrôleur
Logique applicative
Gérer les informations : métier
CREATE TABLE `information` (
Stockage `titre` varchar(20) NOT NULL,
`date` varchar(22) NOT NULL,
`identifiant` int(11) NOT NULL auto_increment,
PRIMARY KEY (`identifiant`))

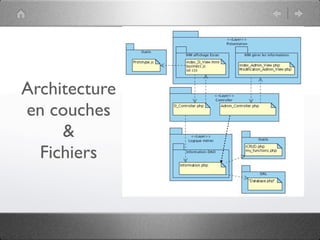

49. Architecture
en couches
&
Fichiers

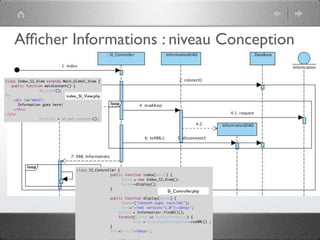

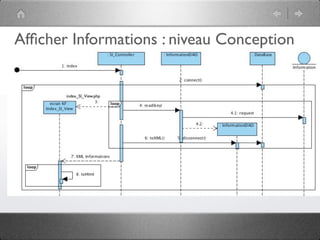

50. Afficher Informations : niveau Conception
index_SI_View.php

51. Afficher Informations : niveau Conception
index_SI_View.php
var data_url = "./index.php?controller=SI&action=display";";
business.js
var bindings = new Array();
bindings["info"] = function(data) {
var result="<div id="info">";
result += data.getElementsByTagName("titre")[0].textContent;
result += "</div>"
return result; }

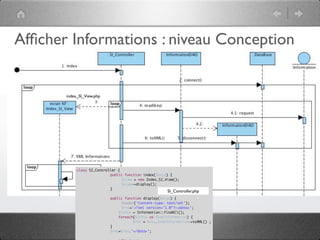

52. Afficher Informations : niveau Conception
index_SI_View.php
var data_url = "./index.php?controller=SI&action=display";";
business.js
var bindings = new Array();
bindings["info"] = function(data) {
var result="<div id="info">";
result += data.getElementsByTagName("titre")[0].textContent;
result += "</div>"
return result; }
class SI_Controller {
public function index($args) {
$view = new Index_SI_View();
$view->display();
}
SI_Controller.php
public function display($args) {
header('Content-type: text/xml');
$res='<?xml version="1.0"?><data>';
$infos = Information::findAll();
foreach($infos as $tmpInformation) {
$res = $res.$tmpInformation->toXML() ;
}
$res=$res.'</data>';

53. Afficher Informations : niveau Conception
index_SI_View.php
class SI_Controller {
public function index($args) {
$view = new Index_SI_View();
$view->display();
}
SI_Controller.php
public function display($args) {
header('Content-type: text/xml');
$res='<?xml version="1.0"?><data>';
$infos = Information::findAll();
foreach($infos as $tmpInformation) {
$res = $res.$tmpInformation->toXML() ;
}
$res=$res.'</data>';

54. Afficher Informations : niveau Conception
class Information implements iCRUD
{
private $_id;
private $_titre;
index_SI_View.php private $_date;
Information.php
public static function findAll() {
$informations = array();
Database::connect();
$query = "SELECT * FROM information";
$res = mysql_query($query);
while($line = mysql_fetch_assoc($res)){
$titre = $line["titre"];
$date = $line["date"];
$key = $line["identifiant"];
$info = new Information($titre,$date,$key);
array_push($informations, $info);
}
Database::disconnect();
return $informations;
class SI_Controller {
public function index($args) {
$view = new Index_SI_View();
$view->display();
}
SI_Controller.php
public function display($args) {
header('Content-type: text/xml');
$res='<?xml version="1.0"?><data>';
$infos = Information::findAll();
foreach($infos as $tmpInformation) {
$res = $res.$tmpInformation->toXML() ;
}
$res=$res.'</data>';

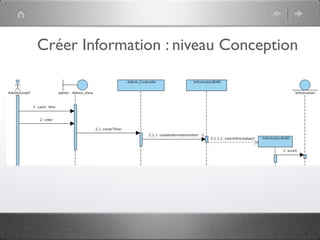

55. Créer Information : niveau Conception

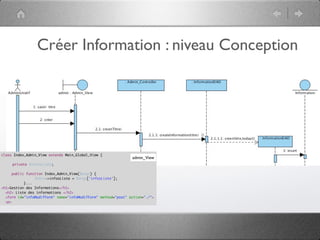

56. Créer Information : niveau Conception
class Index_Admin_View extends Main_Global_View {
admin_View
private $infosListe;
public function Index_Admin_View($args) {
$this->infosListe = $args['infosListe'];
}...
<h1>Gestion des Informations</h1>
<h2> Liste des informations </h2>
<form id="infoModifForm" name="infoModifForm" method="post" action="./">
<p>

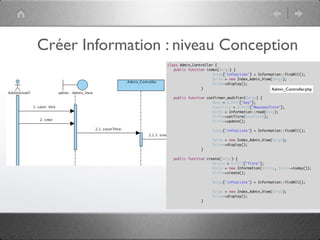

57. Créer Information : niveau Conception
class Admin_Controller {
public function index($args) {
$args['infosListe'] = Information::findAll();
$view = new Index_Admin_View($args);
$view->display();
} Admin_Controller.php
public function confirmer_modifier($args) {
$key = $_POST["key"];
$newTitre = $_POST["NouveauTitre"];
$info = Information::read($key);
$info->setTitre($newTitre);
$info->update();
$args['infosListe'] = Information::findAll();
$view = new Index_Admin_View($args);
$view->display();
}
public function create($args) {
$titre = $_POST["Titre"];
$info = new Information($titre, $this->today());
$info->create();
$args['infosListe'] = Information::findAll();
$view = new Index_Admin_View($args);
$view->display();
}

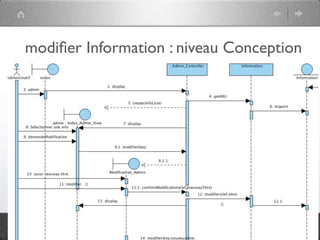

58. modifier Information : niveau Conception

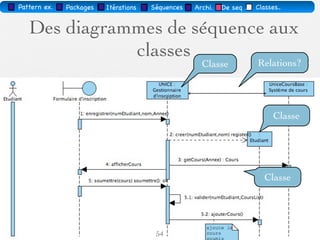

59. Des diagrammes
de séquence et
d’activités
aux diagrammes
de classes
49

60. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Des diagrammes de séquence aux
classes
Classe Relations?
Classe
Classe
03/11 50 /88

61. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Opération
 Le comportement d’une
classe est constitué de
ses opérations
 On identifie les
opérations en examinant
les diagrammes
d’interactions
03/11 51 /88

62. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

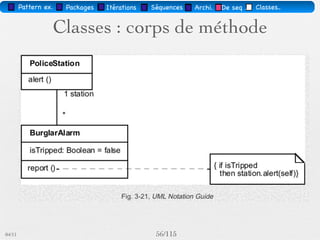

Classes : corps de méthode
03/11 52 /88

63. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Attributs
 La structure d’une classe est donnée par ses attributs
 Les attributs sont identifiés en examinant les définitions des
classes, les besoins du problème et en faisant intervenir la
connaissance du domaine
Cours
numéro
Chaque offre de cours lieu
Possède un numéro, date
un lieu et une date
03/11 53 /88

64. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Attributs
Comment trouver les attributs ?
Informations pertinentes du domaine d’application
Comment placer les attributs ?
Dans la classe qui modélise l’objet du monde réel que
décrit l’attribut
Une seule valeur par instance de la classe
Un seul endroit pour chaque attribut dans le diagramme
de classe
Eviter les types non primitifs
03/11 54 /88

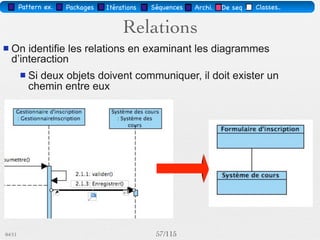

65. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Relations
 On identifie les relations en examinant les diagrammes
d’interaction
 Si deux objets doivent communiquer, il doit exister un
chemin entre eux
03/11 55 /88

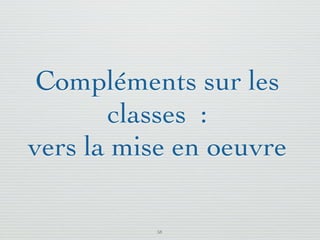

66. Compléments sur les
classes : vers la mise
en oeuvre
56

67. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

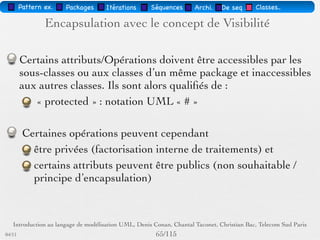

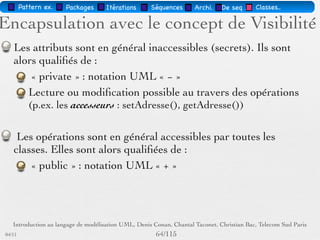

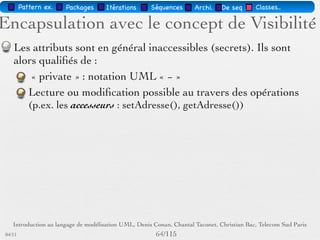

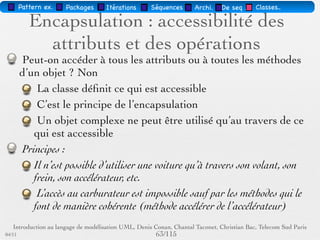

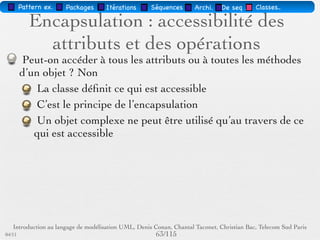

Visibilité
 Différentes visibilités des membres d'une classe
public = + usager
Interface protégé = #
héritier
privé = -
implémenteur
corps
03/11 57 /88

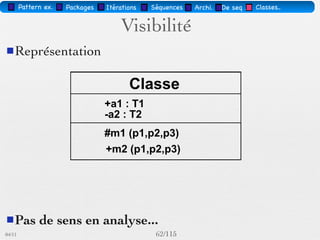

68. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Visibilité
 Représentation
Classe
+a1 : T1
-a2 : T2
#m1 (p1,P2,p3)
+m2 (p1,P2,p3)
 Pas de sens en analyse...
03/11 58 /88

69. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

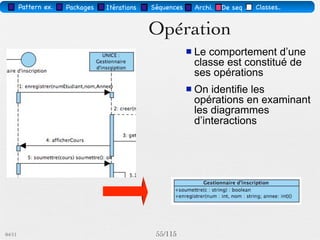

Les opérations
03/11 59 /88

70. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les opérations
Représente un service spécifique offert par un objet
03/11 59 /88

71. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les opérations
Représente un service spécifique offert par un objet
Syntaxe : Visibilité Id ( [Args] ) : Type [{Propriété}]
03/11 59 /88

72. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les opérations
Représente un service spécifique offert par un objet
Syntaxe : Visibilité Id ( [Args] ) : Type [{Propriété}]
Visibilité : +, -, #
+ : public - visible et modifiable par tout objet du même paquetage
- : private - seulement visible et modifiable par les opérations de l'objet
auquel i appartient. Le principe de masquage impose de rendre chaque
attribut private

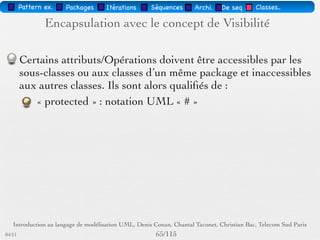

# : protected - seulement accessible et modifiable par les opérations des
classes descendantes
03/11 59 /88

73. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les opérations
Représente un service spécifique offert par un objet
Syntaxe : Visibilité Id ( [Args] ) : Type [{Propriété}]
Visibilité : +, -, #
+ : public - visible et modifiable par tout objet du même paquetage
- : private - seulement visible et modifiable par les opérations de l'objet
auquel i appartient. Le principe de masquage impose de rendre chaque
attribut private
# : protected - seulement accessible et modifiable par les opérations des
classes descendantes
03/11 59 /88

74. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les opérations
Représente un service spécifique offert par un objet
Syntaxe : Visibilité Id ( [Args] ) : Type [{Propriété}]
Visibilité : +, -, #
+ : public - visible et modifiable par tout objet du même paquetage
- : private - seulement visible et modifiable par les opérations de l'objet
auquel i appartient. Le principe de masquage impose de rendre chaque
attribut private
# : protected - seulement accessible et modifiable par les opérations des
classes descendantes
Args : Direction Id : Type [= DefaultVal]
03/11 59 /88

75. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les opérations
Représente un service spécifique offert par un objet
Syntaxe : Visibilité Id ( [Args] ) : Type [{Propriété}]
Visibilité : +, -, #
+ : public - visible et modifiable par tout objet du même paquetage
- : private - seulement visible et modifiable par les opérations de l'objet
auquel i appartient. Le principe de masquage impose de rendre chaque
attribut private
# : protected - seulement accessible et modifiable par les opérations des
classes descendantes
Args : Direction Id : Type [= DefaultVal]
Direction : in, out, inout (in est la valeur par défaut)
03/11 59 /88

76. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les opérations
Représente un service spécifique offert par un objet
Syntaxe : Visibilité Id ( [Args] ) : Type [{Propriété}]
Visibilité : +, -, #
+ : public - visible et modifiable par tout objet du même paquetage
- : private - seulement visible et modifiable par les opérations de l'objet
auquel i appartient. Le principe de masquage impose de rendre chaque
attribut private
# : protected - seulement accessible et modifiable par les opérations des
classes descendantes
Args : Direction Id : Type [= DefaultVal]
Direction : in, out, inout (in est la valeur par défaut)
Remarque : contradiction apparente entre in et type retourné par
une opération
03/11 59 /88

77. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les opérations
Représente un service spécifique offert par un objet
Syntaxe : Visibilité Id ( [Args] ) : Type [{Propriété}]
Visibilité : +, -, #
+ : public - visible et modifiable par tout objet du même paquetage
- : private - seulement visible et modifiable par les opérations de l'objet
auquel i appartient. Le principe de masquage impose de rendre chaque
attribut private
# : protected - seulement accessible et modifiable par les opérations des
classes descendantes
Args : Direction Id : Type [= DefaultVal]
Direction : in, out, inout (in est la valeur par défaut)
Remarque : contradiction apparente entre in et type retourné par
une opération
Une opération peut être précédée d'un stéréotype tel <<crée>>, ...
03/11 59 /88

78. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
03/11 60 /88

79. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
Sémantique : constitue un élément de l'état de l'objet
03/11 60 /88

80. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
Sémantique : constitue un élément de l'état de l'objet
Visualisé ou pas, selon le niveau de détail souhaité
03/11 60 /88

81. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
Sémantique : constitue un élément de l'état de l'objet
Visualisé ou pas, selon le niveau de détail souhaité
… : liste d'attributs incomplète
03/11 60 /88

82. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
Sémantique : constitue un élément de l'état de l'objet
Visualisé ou pas, selon le niveau de détail souhaité
… : liste d'attributs incomplète
Syntaxe : Visibilité Id [Multiplicité] : Type [InitVal]
[{Propriété}]
03/11 60 /88

83. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
Sémantique : constitue un élément de l'état de l'objet
Visualisé ou pas, selon le niveau de détail souhaité
… : liste d'attributs incomplète
Syntaxe : Visibilité Id [Multiplicité] : Type [InitVal]
[{Propriété}]
Visibilité = +, -, #
03/11 60 /88

84. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
Sémantique : constitue un élément de l'état de l'objet
Visualisé ou pas, selon le niveau de détail souhaité
… : liste d'attributs incomplète
Syntaxe : Visibilité Id [Multiplicité] : Type [InitVal]
[{Propriété}]
Visibilité = +, -, #
Multiplicité : intervalle ou nombre
03/11 60 /88

85. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
Sémantique : constitue un élément de l'état de l'objet
Visualisé ou pas, selon le niveau de détail souhaité
… : liste d'attributs incomplète
Syntaxe : Visibilité Id [Multiplicité] : Type [InitVal]
[{Propriété}]
Visibilité = +, -, #
Multiplicité : intervalle ou nombre
Propriété : par ex. mutabilité i.e. gelé, variable,
ajoutUniquement
03/11 60 /88

86. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Les attributs
Sémantique : constitue un élément de l'état de l'objet
Visualisé ou pas, selon le niveau de détail souhaité
… : liste d'attributs incomplète
Syntaxe : Visibilité Id [Multiplicité] : Type [InitVal]
[{Propriété}]
Visibilité = +, -, #
Multiplicité : intervalle ou nombre
Propriété : par ex. mutabilité i.e. gelé, variable,
ajoutUniquement
Attribut dérivé : attribut qui peut être déduit par le calcul (/
Attribut) et qui conduit en implémentation à une opération
03/11 60 /88

87. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classes et Opérations abstraites
Une opération/Classe abstraite apparaît en
italique.
03/11 61 /88

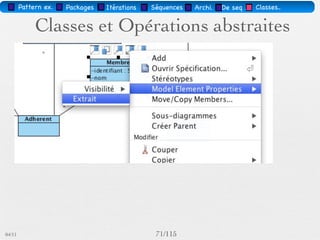

88. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classes et Opérations abstraites

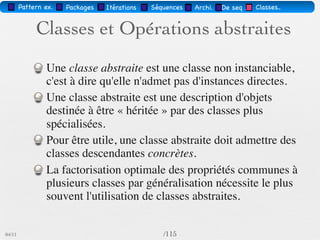

Une classe abstraite est une classe non instanciable,
c'est à dire qu'elle n'admet pas d'instances directes.
Une classe abstraite est une description d'objets
destinée à être « héritée » par des classes plus
spécialisées.
Pour être utile, une classe abstraite doit admettre des
classes descendantes concrètes.
La factorisation optimale des propriétés communes à
plusieurs classes par généralisation nécessite le plus
souvent l'utilisation de classes abstraites.
03/11 /88

89. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

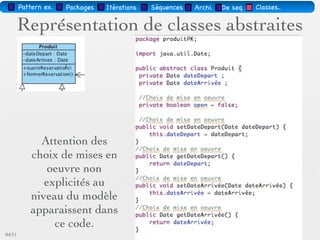

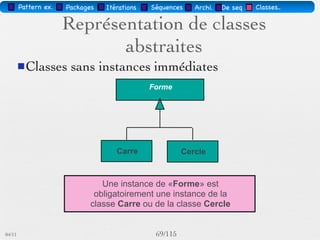

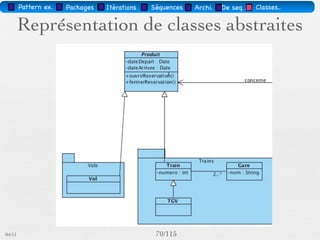

Représentation de classes
abstraites
 Classes sans instances immédiates
Forme
Carre Cercle
Une instance de «Forme» est
obligatoirement une instance de la
classe Carre ou de la classe Cercle
03/11 63 /88

90. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classes et Opérations abstraites
03/11 64 /88

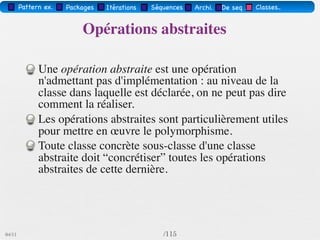

91. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

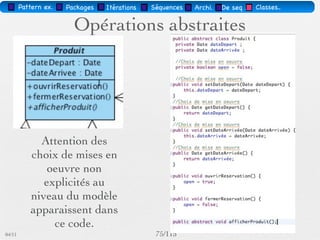

Opérations abstraites
Une opération abstraite est une opération
n'admettant pas d'implémentation : au niveau de la
classe dans laquelle est déclarée, on ne peut pas dire
comment la réaliser.
Les opérations abstraites sont particulièrement utiles
pour mettre en œuvre le polymorphisme.
Toute classe concrète sous-classe d'une classe
abstraite doit “concrétiser” toutes les opérations
abstraites de cette dernière.
03/11 /88

92. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classes abstraites

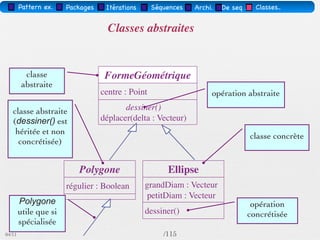

classe FormeGéométrique

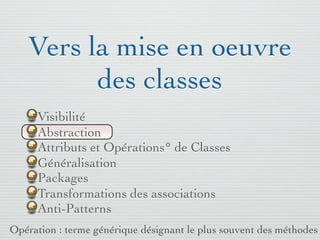

abstraite
centre : Point opération abstraite
classe abstraite dessiner()
(dessiner() est déplacer(delta : Vecteur)
héritée et non
classe concrète
concrétisée)
Polygone Ellipse
régulier : Boolean grandDiam : Vecteur
petitDiam : Vecteur
Polygone opération
utile que si dessiner() concrétisée
spécialisée
03/11 /88

93. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Etre abstrait et précis avec UML
Compte
{solde>=plancher}
solde: Somme
plancher: Somme
créditer (montant : Somme)
{pre: montant > 0}
{post: solde = solde @pre + montant}
débiter (s: Somme)
{pre: montant > 0 and montant<=solde-plancher}
{post: solde = solde @pre - montant}
Analyse précise ou “analyse par contrat”
03/11 67 /88

94. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

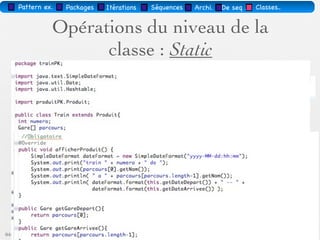

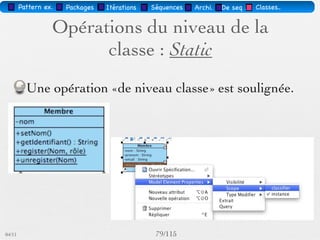

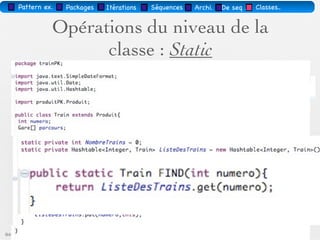

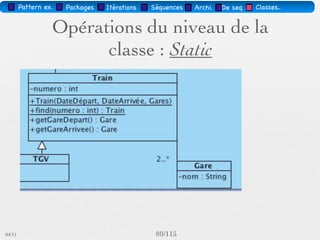

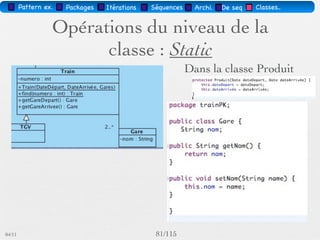

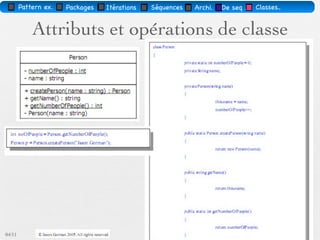

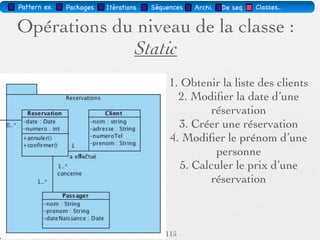

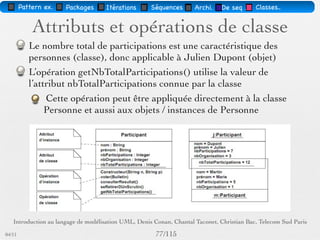

Opérations du niveau de la

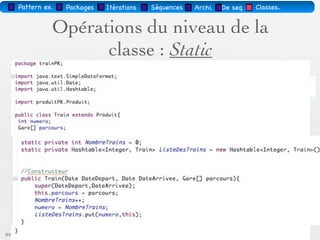

classe : Static
Une opération «statique» est soulignée.
03/11 68 /88

95. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

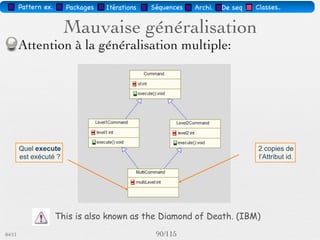

Mauvaise généralisation
Attention à la généralisation multiple:
Quel execute 2 copies de
est exécuté ? l’Attribut id.
This is also known as the Diamond of Death. (IBM)
03/11 69 /88

96. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

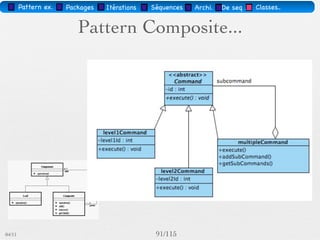

Pattern Composite...
03/11 70 /88

97. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Anti-Patterns
Blob ou la
classe Dieu
03/11 71 /88

98. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Anti-Patterns
Blob ou la
classe Dieu
03/11 71 /88

99. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Anti-Patterns
Blob ou la
classe Dieu
03/11 71 /88

100. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Anti-Patterns
Blob ou la
classe Dieu
03/11 71 /88

101. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Anti-Patterns
Blob ou la
classe Dieu
03/11 71 /88

102. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Anti-Patterns
A
Améliorer
encore...
03/11 72 /88

103. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

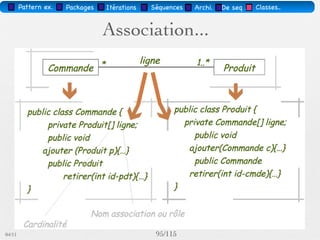

Association...
03/11 73 /88

104. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Association...
03/11 74 /88

105. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.

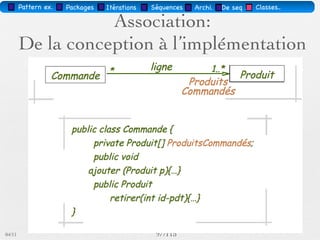

Association:
De la conception à l’implémentation
03/11 75 /88

106. D’un modèle à
classes
au modèle
relationnel
76

107. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Conversion d’un modèle de classes
en schéma relationnel
À partir d’un diagramme de classes décrit en UML,
On sélectionne les classes qui correspondent à des données
persistantes
Puis on passe au schéma relationnel correspondant.
L’objectif est donc de :
représenter toutes les informations présentes dans le
diagramme des classes sélectionné (classes et associations) ;
éviter les redondances (répétition des mêmes associations) ;
limiter le nombre de relations (schéma complexe) ;
limiter les valeurs absentes (e.g., les valeurs NULL).
http://www.math-info.univ-paris5.fr/~pellier/teaching/others/bd/cours/Modelisation.pdf
03/11 77 /88

108. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Affecter les clefs
Clef naturelle – un attribut qui fait du sens dans l'environnement
métier
(e.g. Numéro de sécurité sociale pour une personne... Mais Danger !!)
Clef de substitution – une clé qui n'a aucune signification sens (e.g. a
attribut «compteur»)
Utilisez pour la performance
Utiliser quand il n'est pas facile à identifier de manière unique une
entité
Clé composite – une clef de plus d'un champ
Peut être utilisé pour identifier l'entité de manière unique
Clé étrangère - représente un ou plusieurs champs d'une autre entité
utilisée pour maintenir les relations entre les «rangées»
03/11 78 /88

109. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classe identifiée comme «entité»…
Implémentations des attributs, généralisations,
et associations sous forme de tables
03/11 79 /88

110. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classe identifiée comme «entité»…
Implémentations des attributs, généralisations,
et associations sous forme de tables
Identification des clefs primaires (ici utilisation de stéréotype)
03/11 79 /88

111. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classe identifiée comme «entité»…
Implémentations des attributs, généralisations,
et associations sous forme de tables
--
-- Structure de la table `personnel`
--
CREATE TABLE `personnel` (
`nom` varchar(15) NOT NULL default '',
`prenom` varchar(15) default NULL,
`adresse` longtext,
`telephone` varchar(12) default NULL,
PRIMARY KEY (`nom`)
);
Identification des clefs primaires (ici utilisation de stéréotype)
03/11 79 /88

112. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classe identifiée comme «entité»…
Implémentations des attributs, généralisations,
et associations sous forme de tables
--
-- Structure de la table `personnel`
--
CREATE TABLE `personnel` (
`nom` varchar(15) NOT NULL default '',
`prenom` varchar(15) default NULL,
`adresse` longtext,
`telephone` varchar(12) default NULL,
PRIMARY KEY (`nom`)
);
Identification des clefs primaires (ici utilisation de stéréotype)
03/11 79 /88

113. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Classes… Identification des clefs
Identifiant
généré
03/11 80 /88

114. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Héritage
UML 2 pour
les bases de données,
Christian Soutou
Trois décompositions sont possibles
- décomposition par distinction
- décomposition descendante
- décomposition ascendante
03/11 81 /88

115. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Décomposition par distinction
Chaque sous-classe est transformée en une relation.
La clé primaire de la sur-classe migre
dans la (les) relation(s) issue(s) de la (des) sous-classe(s) et
devient à la fois clé primaire et clé étrangère.
Personne[NSS, nom]
Etudiant[NSS#, num]
Enseignant[NSS#, numeroPoste, grade]
03/11 82 /88

116. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Décomposition descendante de
S’il existe une contrainte
totalité ou de partition sur
l’association, il est possible
de ne pas traduire la relation
issue de la sur-classe. Il faut
alors faire migrer tous ses
attributs dans la (les)
relation(s) issue(s) de la
(des) sous-classe(s).
Qui a été oublié ?
Etudiant[NSS, nom, num]
Enseignant[NSS, nom, numeroPoste, grade]
03/11 83 /88

117. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Décomposition ascendante
Il faut supprimer la (les) relation(s) issue(s) de la (des) sous-
classe(s) et faire migrer les attributs dans la relation issue de la
sur-classe.
Personne[NSS, nom, grade, numeroPoste, num]
03/11 84 /88

118. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Transformation des associations
Les règles de transformation que nous allons voir
dépendent des cardinalités/multiplicités maximales
des associations. Nous distinguons trois familles
d’associations :
un-à-plusieurs ;
plusieurs-à-plusieurs ou classes-associations, et n-
aires ;
un-à-un.
03/11 85 /88

119. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Association mono-multi
Ajouter un attribut de type clé étrangère dans la relation fils de
l’association. L’attribut porte le nom de la clé primaire de la
relation père de l’association.
03/11 86 /88

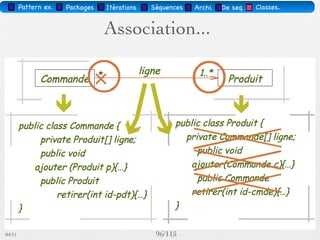

120. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Association multi-multi
L’association devient une relation dont la clé primaire est
composée par la concaténation des identifiants des
entités (classes) connectés à l’association.
03/11 87 /88

121. Pattern méta. Packages Itérations Séquences Archi. Classes. BD.
Association mono-mono
Il faut ajouter un attribut
clé étrangère dans la
relation dérivée de
l’entité ayant la
cardinalité minimale
égale à un.
03/11 88 /88
