En modélisant visuellement les différents aspects d’une application (exigences, scénarios d'usage, bases de données, entités de données, services et IHMs), et en permettant l'exploitation des modèles par des générateurs de code, Information System Designer propose une approche Low Code qui diminue la complexité technologique et permet de se concentrer sur l’activité d’analyse et de conception des applications. ✓ Créativité grâce à un support de réflexion visuel ✓ Productivité des spécifications jusqu'au développement ✓ Partage de connaissances techniques et métier ✓ Capitalisation des choix de conception d'une application Ce webinaire a été présenté par : - Didier Feret (Ministère des Armées) - Vincent Richard (Obeo)

1. ©
Copyright
2021
Obeo
Un outil open-source complet
pour décrire visuellement les
applications de votre système
d’information.
isdesigner.org

2. ©
Copyright
2021
Obeo
Développer des applications dans un SI complexe
Difficultés à formaliser et communiquer les besoins
Soucis de cohérence architecturale
Complexité des développements
Temps de montée en compétence sur le(s) socle(s) technique(s)
Hétérogénéité des pratiques de développement

3. ©
Copyright
2021
Obeo

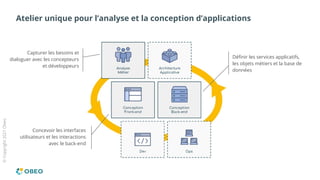

Atelier unique pour l’analyse et la conception d’applications
Capturer les besoins et
dialoguer avec les concepteurs
et développeurs
Concevoir les interfaces
utilisateurs et les interactions
avec le back-end
Définir les services applicatifs,
les objets métiers et la base de
données

4. ©
Copyright
2021
Obeo

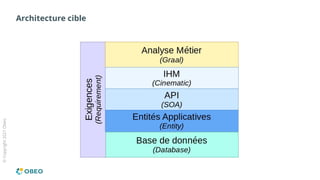

Architecture cible

5. ©
Copyright
2021
Obeo
Analysez, concevez, partagez !
Créativité
Support de réflexion complet,
visuel, et partagé pour l'analyse
et la conception
Productivité
Améliorer la productivité et la
qualité depuis les spécifications
jusqu'au développement.
Partage
Faciliter le partage de connaissances
(techniques et métier) et la montée
en compétence sur un projet
Connaissance
Maintenir une connaissance sur
le long terme sur les choix de
conception d'une application
Diminuer la complexité technologique
pour se concentrer sur la conception des applications

6. ©
Copyright
2021
Obeo
Pourquoi pas UML ?
Nécessite une extension (profil)
Stéréotypes, Tagged-values, Contraintes
Complexité de la modélisation
Pas de contrôle natif des concepts à modéliser
Les concepteurs laissés libres d’interpréter UML
Incohérence des modèles
Choix d’une approche Domain-Specific (DSL):
simplicité + précision + cohérence + interopérabilité (xmi)

7. ©
Copyright
2021
Obeo
Editeurs graphiques dédiés
Modéliser visuellement les
différents aspects d’une application :
●
Exigences
●
Scénarios d'usage
●
Bases de données
●
Entités de données
●
Services
●
IHM

8. ©
Copyright
2021
Obeo

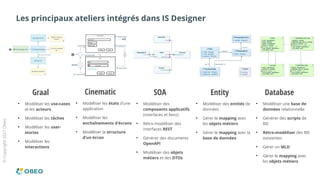

Les principaux ateliers intégrés dans IS Designer
Graal
●
Modéliser les use-cases
et les acteurs
●
Modéliser les tâches
●
Modéliser les user-
stories
●
Modéliser les
interactions
Cinematic
●
Modéliser les états d’une
application
●
Modéliser les
enchaînements d’écrans
●
Modéliser la structure
d’un écran
SOA
●
Modéliser des
composants applicatifs
(interfaces et liens)
●
Rétro-modéliser des
interfaces REST
●
Générer des documents
OpenAPI
●
Modéliser des objets
métiers et des DTOs
Entity
●
Modéliser des entités de
données
●
Gérer le mapping avec
les objets métiers
●
Gérer le mapping avec la
base de données
Database
●
Modéliser une base de
données relationnelle
●
Générer des scripts de
BD
●
Rétro-modéliser des BD
existantes
●
Gérer un MLD
●
Gérer le mapping avec
les objets métiers

9. ©
Copyright
2021
Obeo
Intégration de l’existant
Interfaces de services
Rétro-modélisation automatique d’interfaces
de services applicatifs à partir de documents
OpenAPI décrivant des API REST
Schémas de bases de données
Rétro-modélisation et mise à jour automatiques de
schémas de bases de données relationnelles via
Liquibase.

10. ©
Copyright
2021
Obeo
Génération documentaire
Produire automatiquement des documents
MS Word contenant les spécifications,
l’architecture ou la conception applicative.

11. ©
Copyright
2021
Obeo

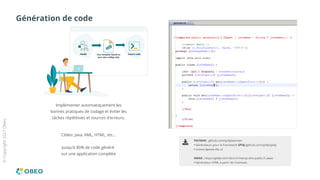

Génération de code
Implémenter automatiquement les
bonnes pratiques de codage et éviter les
tâches répétitives et sources d'erreurs.
Cibles: Java, XML, HTML, etc…
Jusqu’à 80% de code généré
sur une application complète
PACMAN : github.com/spi4j/pacman
●
Générateurs pour le framework SPI4J (github.com/spi4j/spi4j)
●
Licence Apache ASL v2
AWAX : https://gitlab.mim-libre.fr/memjs-dne-public.fr.awax
●
Générateur HTML à partir de Cinematic

12. ©
Copyright
2021
Obeo
Approche Open-Source
Le code complet de l’atelier
Information System Designer est
disponible sur GitHub
L’atelier Information System
Designer est un ensemble
packagé de plug-ins Eclipse
Les éditeurs graphiques
développés avec Sirius sont
extensibles et personnalisables
Les modèles créés avec Information
System Designer peuvent servir pour
générer du code avec Acceleo

13. ©
Copyright
2021
Obeo

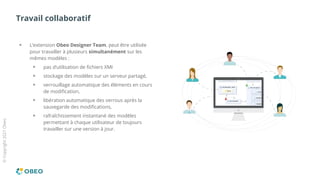

Travail collaboratif
L’extension Obeo Designer Team, peut être utilisée
pour travailler à plusieurs simultanément sur les
mêmes modèles :
pas d’utilisation de fichiers XMI
stockage des modèles sur un serveur partagé,
verrouillage automatique des éléments en cours
de modification,
libération automatique des verrous après la
sauvegarde des modifications,
rafraîchissement instantané des modèles
permettant à chaque utilisateur de toujours
travailler sur une version à jour.

14. ©
Copyright
2021
Obeo

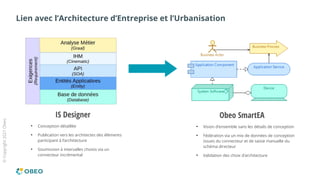

Lien avec l’Architecture d’Entreprise et l’Urbanisation
IS Designer
●
Conception détaillée
●
Publication vers les architectes des éléments
participant à l’architecture
●
Soumission à intervalles choisis via un
connecteur incrémental
Obeo SmartEA
●
Vision d’ensemble sans les détails de conception
●
Fédération via un mix de données de conception
issues du connecteur et de saisie manuelle du
schéma directeur
●
Validation des choix d’architecture

15. ©
Copyright
2021
Obeo

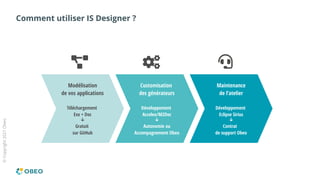

Comment utiliser IS Designer ?
Modélisation
de vos applications
Téléchargement
Exe + Doc
↓
Gratuit
sur GitHub
Customisation
des générateurs
Développement
Acceleo/M2Doc
↓
Autonomie ou
Accompagnement Obeo
Maintenance
de l’atelier
Développement
Eclipse Sirius
↓
Contrat
de support Obeo

16. ©
Copyright
2021
Obeo
