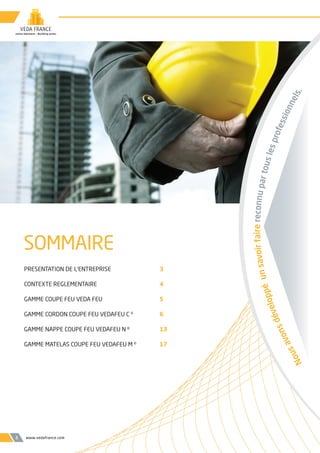

SOMMAIRE
PRESENTATION DE L’ENTREPRISE 3
CONTEXTE REGLEMENTAIRE 4
GAMME COUPE FEU VEDA FEU 5
GAMME CORDON COUPE FEU VEDAFEU C ©
6
GAMME NAPPE COUPE FEU VEDAFEU N ©
13
GAMME MATELAS COUPE FEU VEDAFEU M ©
17
www.vedafrance.com2

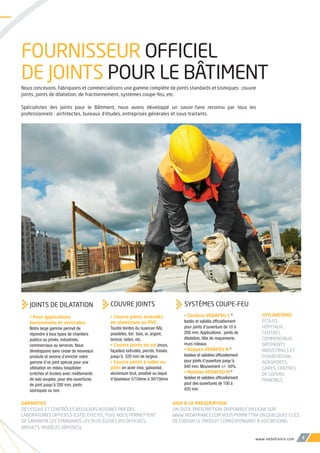

Nousavonsdéveloppéunsavoirfairereconnupartouslesprofessionnels.
Nous concevons, fabriquons et commercialisons une gamme complète de joints standards et sismiques : couvre
joints, joints de dilatation, de fractionnement, systèmes coupe-feu, etc.
Spécialistes des joints pour le Bâtiment, nous avons développé un savoir-faire reconnu par tous les
professionnels : architectes, bureaux d’études, entreprises générales et sous-traitants.
FOURNISSEUR OFFICIEL
DE JOINTS POUR LE BÂTIMENT
COUVRE JOINTS
• Couvre joints extrudés
en aluminium ou PVC.
Toutes teintes du nuancier RAL
possibles, ton bois, or, argent,
bronze, laiton, etc.
• Couvre joints de sol (murs,
façades) extrudés, percés, fraisés
jusqu’à 320 mm de largeur.
• Couvre joints à coller ou
pliés en acier inox, galvanisé,
aluminium brut, anodisé ou laqué
d’épaisseur 5/10ème à 30/10ème
• Cordons VEDAFEU C ©
testés et validés officiellement
pour joints d’ouverture de 10 à
200 mm. Applications : joints de
dilatation, tête de maçonnerie,
murs rideaux.
• Nappes VEDAFEU N ©
testées et validées officiellement
pour joints d’ouverture jusqu’à
840 mm. Mouvement +/- 50%.
• Matelas VEDAFEU M ©
testées et validées officiellement
pour des ouvertures de 100 à
420 mm
SYSTÈMES COUPE-FEU
www.vedafrance.com 3
UTILISATIONS
ECOLES,
HÔPITAUX,
CENTRES
COMMERCIAUX,
BÂTIMENTS
INDUSTRIELS ET
D’HABITATION,
AÉROPORTS,
GARES, CENTRES
DE LOISIRS,
PARKINGS.
JOINTS DE DILATATION
• Pour applications
horizontales et verticales.
Notre large gamme permet de
répondre à tous types de chantiers
publics ou privés, industriels,
commerciaux ou services. Nous
développons sans cesse de nouveaux
produits et venons d’enrichir notre
gamme d’un joint spécial pour une
utilisation en milieu hospitalier
(crèches et écoles) avec revêtements
de sols souples, pour des ouvertures
de joint jusqu’à 200 mm, joints
sismiques ou non.
GARANTIES
DES ESSAIS ET CONTRÔLES RÉGULIERS ASSURÉS PAR DES
LABORATOIRES OFFICIELS (CSTB, EFECTIS, TÜV), NOUS PERMETTENT
DE GARANTIR LES STANDARDS LES PLUS ÉLEVÉS (PV OFFICIELS,
BREVETS, MODÈLES DÉPOSÉS).
AIDE À LA PRESCRIPTION
UN OUTIL PRESCRIPTION, DISPONIBLE EN LIGNE SUR
WWW.VEDAFRANCE.COM VOUS PERMETTRA EN QUELQUES CLICS,
DE CHOISIR LE PRODUIT CORRESPONDANT À VOS BESOINS.
www.vedafrance.com4

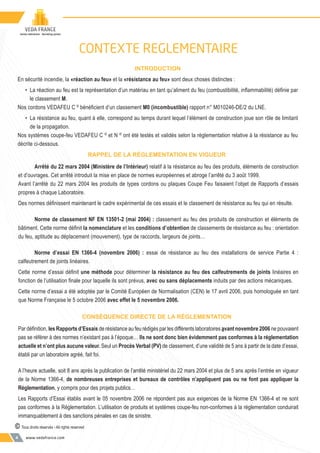

RAPPEL DE LA RÉGLEMENTATION EN VIGUEUR
Arrêté du 22 mars 2004 (Ministère de l’Intérieur) relatif à la résistance au feu des produits, éléments de construction
et d’ouvrages. Cet arrêté introduit la mise en place de normes européennes et abroge l’arrêté du 3 août 1999.
Avant l’arrêté du 22 mars 2004 les produits de types cordons ou plaques Coupe Feu faisaient l’objet de Rapports d’essais
propres à chaque Laboratoire.
Des normes définissent maintenant le cadre expérimental de ces essais et le classement de résistance au feu qui en résulte.
Norme de classement NF EN 13501-2 (mai 2004) : classement au feu des produits de construction et éléments de
bâtiment. Cette norme définit la nomenclature et les conditions d’obtention de classements de résistance au feu : orientation
du feu, aptitude au déplacement (mouvement), type de raccords, largeurs de joints…
Norme d’essai EN 1366-4 (novembre 2006) : essai de résistance au feu des installations de service Partie 4 :
calfeutrement de joints linéaires.
Cette norme d’essai définit une méthode pour déterminer la résistance au feu des calfeutrements de joints linéaires en
fonction de l’utilisation finale pour laquelle ils sont prévus, avec ou sans déplacements induits par des actions mécaniques.
Cette norme d’essai a été adoptée par le Comité Européen de Normalisation (CEN) le 17 avril 2006, puis homologuée en tant
que Norme Française le 5 octobre 2006 avec effet le 5 novembre 2006.
CONSÉQUENCE DIRECTE DE LA RÉGLEMENTATION
Par définition, les Rapports d’Essais de résistance au feu rédigés par les différents laboratoires avant novembre 2006 ne pouvaient
pas se référer à des normes n’existant pas à l’époque… Ils ne sont donc bien évidemment pas conformes à la réglementation
actuelle et n’ont plus aucune valeur. Seul un Procès Verbal (PV) de classement, d’une validité de 5 ans à partir de la date d’essai,
établi par un laboratoire agréé, fait foi.
A l’heure actuelle, soit 8 ans après la publication de l’arrêté ministériel du 22 mars 2004 et plus de 5 ans après l’entrée en vigueur
de la Norme 1366-4, de nombreuses entreprises et bureaux de contrôles n’appliquent pas ou ne font pas appliquer la
Réglementation, y compris pour des projets publics…
Les Rapports d’Essai établis avant le 05 novembre 2006 ne répondent pas aux exigences de la Norme EN 1366-4 et ne sont
pas conformes à la Réglementation. L’utilisation de produits et systèmes coupe-feu non-conformes à la réglementation conduirait
immanquablement à des sanctions pénales en cas de sinistre.
© Tous droits réservés - All rights reserved
INTRODUCTION
En sécurité incendie, la «réaction au feu» et la «résistance au feu» sont deux choses distinctes :
• La réaction au feu est la représentation d’un matériau en tant qu’aliment du feu (combustibilité, inflammabilité) définie par
le classement M.
Nos cordons VEDAFEU C ©
bénéficient d’un classement M0 (incombustible) rapport n° M010246-DE/2 du LNE.
• La résistance au feu, quant à elle, correspond au temps durant lequel l’élément de construction joue son rôle de limitant
de la propagation.
Nos systèmes coupe-feu VEDAFEU C ©
et N ©
ont été testés et validés selon la réglementation relative à la résistance au feu
décrite ci-dessous.
CONTEXTE REGLEMENTAIRE
www.vedafrance.com 5

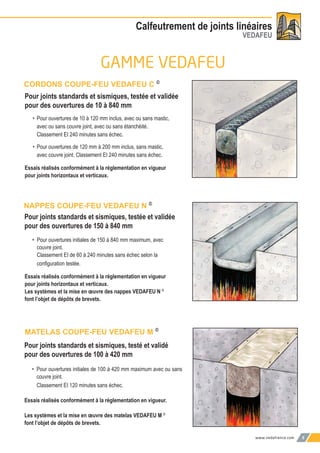

Calfeutrement de joints linéaires
VEDAFEU
• Pour ouvertures initiales de 100 à 420 mm maximum avec ou sans
couvre joint.
Classement EI 120 minutes sans échec.
Essais réalisés conformément à la réglementation en vigueur.
Les systèmes et la mise en œuvre des matelas VEDAFEU M ©
font l’objet de dépôts de brevets.
GAMME VEDAFEU
Pour joints standards et sismiques, testé et validé
pour des ouvertures de 100 à 420 mm
• Pour ouvertures initiales de 150 à 840 mm maximum, avec
couvre joint.
Classement EI de 60 à 240 minutes sans échec selon la
configuration testée.
Essais réalisés conformément à la réglementation en vigueur
pour joints horizontaux et verticaux.
Les systèmes et la mise en œuvre des nappes VEDAFEU N ©
font l’objet de dépôts de brevets.
Pour joints standards et sismiques, testée et validée
pour des ouvertures de 150 à 840 mm

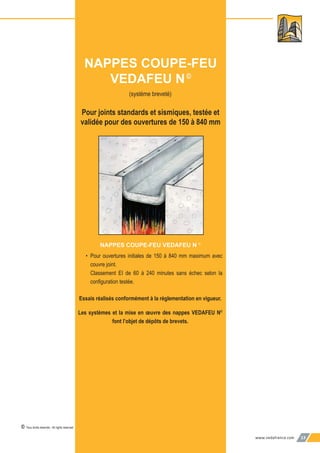

NAPPES COUPE-FEU VEDAFEU N ©
MATELAS COUPE-FEU VEDAFEU M ©
Pour joints standards et sismiques, testée et validée
pour des ouvertures de 10 à 840 mm
CORDONS COUPE-FEU VEDAFEU C ©
• Pour ouvertures de 10 à 120 mm inclus, avec ou sans mastic,
avec ou sans couvre joint, avec ou sans étanchéité.
Classement EI 240 minutes sans échec.
• Pour ouvertures de 120 mm à 200 mm inclus, sans mastic,
avec couvre joint. Classement EI 240 minutes sans échec.
Essais réalisés conformément à la réglementation en vigueur
pour joints horizontaux et verticaux.

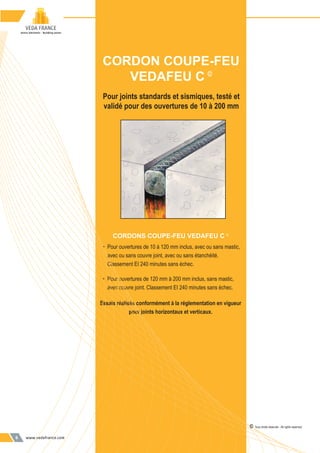

www.vedafrance.com6
Pour joints standards et sismiques, testé et
validé pour des ouvertures de 10 à 200 mm
CORDONS COUPE-FEU VEDAFEU C ©
• Pour ouvertures de 10 à 120 mm inclus, avec ou sans mastic,
avec ou sans couvre joint, avec ou sans étanchéité.
Classement EI 240 minutes sans échec.
• Pour ouvertures de 120 mm à 200 mm inclus, sans mastic,
avec couvre joint. Classement EI 240 minutes sans échec.
Essais réalisés conformément à la réglementation en vigueur
pour joints horizontaux et verticaux.
CORDON COUPE-FEU
VEDAFEU C ©
© Tous droits réservés - All rights reserved
www.vedafrance.com 7
Calfeutrement de joints linéaires
Cordon coupe-feu VEDAFEU C ©

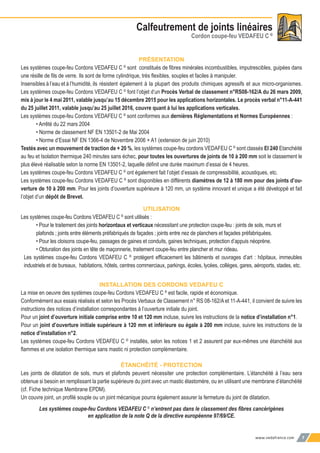

PRÉSENTATION
Les systèmes coupe-feu Cordons VEDAFEU C ©
sont constitués de fibres minérales incombustibles, imputrescibles, guipées dans
une résille de fils de verre. Ils sont de forme cylindrique, très flexibles, souples et faciles à manipuler.
Insensibles à l’eau et à l’humidité, ils résistent également à la plupart des produits chimiques agressifs et aux micro-organismes.
Les systèmes coupe-feu Cordons VEDAFEU C ©
font l’objet d’un Procès Verbal de classement n°RS08-162/A du 26 mars 2009,
mis à jour le 4 mai 2011, valable jusqu’au 15 décembre 2015 pour les applications horizontales. Le procès verbal n°11-A-441
du 25 juillet 2011, valable jusqu’au 25 juillet 2016, couvre quant à lui les applications verticales.
Les systèmes coupe-feu Cordons VEDAFEU C ©
sont conformes aux dernières Réglementations et Normes Européennes :
• Arrêté du 22 mars 2004
• Norme de classement NF EN 13501-2 de Mai 2004
• Norme d’Essai NF EN 1366-4 de Novembre 2006 + A1 (extension de juin 2010)
Testés avec un mouvement de traction de + 20 %, les systèmes coupe-feu cordons VEDAFEU C ©
sont classés EI 240 Etanchéité
au feu et Isolation thermique 240 minutes sans échec, pour toutes les ouvertures de joints de 10 à 200 mm soit le classement le
plus élevé réalisable selon la norme EN 13501-2, laquelle définit une durée maximum d’essai de 4 heures.
Les systèmes coupe-feu Cordons VEDAFEU C ©
ont également fait l’objet d’essais de compressibilité, acoustiques, etc.
Les systèmes coupe-feu Cordons VEDAFEU C ©
sont disponibles en différents diamètres de 12 à 180 mm pour des joints d’ou-
verture de 10 à 200 mm. Pour les joints d’ouverture supérieure à 120 mm, un système innovant et unique a été développé et fait
l’objet d’un dépôt de Brevet.
UTILISATION
Les systèmes coupe-feu Cordons VEDAFEU C ©
sont utilisés :
• Pour le traitement des joints horizontaux et verticaux nécessitant une protection coupe-feu : joints de sols, murs et
plafonds ; joints entre éléments préfabriqués de façades ; joints entre nez de planchers et façades préfabriquées.
• Pour les cloisons coupe-feu, passages de gaines et conduits, gaines techniques, protection d’appuis néoprène.
• Obturation des joints en tête de maçonnerie, traitement coupe-feu entre plancher et mur rideau.
Les systèmes coupe-feu Cordons VEDAFEU C ©
protègent efficacement les bâtiments et ouvrages d’art : hôpitaux, immeubles
industriels et de bureaux, habitations, hôtels, centres commerciaux, parkings, écoles, lycées, collèges, gares, aéroports, stades, etc.

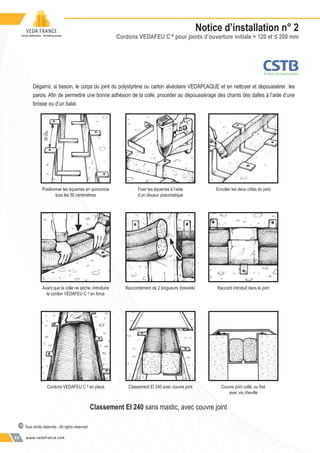

INSTALLATION DES CORDONS VEDAFEU C
La mise en oeuvre des systèmes coupe-feu Cordons VEDAFEU C ©
est facile, rapide et économique.
Conformément aux essais réalisés et selon les Procès Verbaux de Classement n° RS 08-162/A et 11-A-441, il convient de suivre les
instructions des notices d’installation correspondantes à l’ouverture initiale du joint.
Pour un joint d’ouverture initiale comprise entre 10 et 120 mm incluse, suivre les instructions de la notice d’installation n°1.
Pour un joint d’ouverture initiale supérieure à 120 mm et inférieure ou égale à 200 mm incluse, suivre les instructions de la
notice d’installation n°2.
Les systèmes coupe-feu Cordons VEDAFEU C ©
installés, selon les notices 1 et 2 assurent par eux-mêmes une étanchéité aux
flammes et une isolation thermique sans mastic ni protection complémentaire.
ÉTANCHÉITÉ - PROTECTION
Les joints de dilatation de sols, murs et plafonds peuvent nécessiter une protection complémentaire. L’étanchéité à l’eau sera
obtenue si besoin en remplissant la partie supérieure du joint avec un mastic élastomère, ou en utilisant une membrane d’étanchéité
(cf. Fiche technique Membrane EPDM).
Un couvre joint, un profilé souple ou un joint mécanique pourra également assurer la fermeture du joint de dilatation.
Les systèmes coupe-feu Cordons VEDAFEU C ©
n’entrent pas dans le classement des fibres cancérigènes
en application de la note Q de la directive européenne 97/69/CE.
www.vedafrance.com8

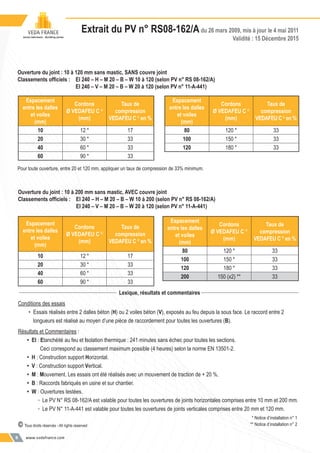

Ouverture du joint : 10 à 120 mm sans mastic, SANS couvre joint
Classements officiels : EI 240 – H – M 20 – B – W 10 à 120 (selon PV n° RS 08-162/A)
EI 240 – V – M 20 – B – W 20 à 120 (selon PV n° 11-A-441)
Espacement
entre les dalles
et voiles
(mm)
Cordons
Ø VEDAFEU C ©
(mm)
Taux de
compression
VEDAFEU C ©
en %
10 12 * 17
20 30 * 33
40 60 * 33
60 90 * 33
Pour toute ouverture, entre 20 et 120 mm, appliquer un taux de compression de 33% minimum.
Ouverture du joint : 10 à 200 mm sans mastic, AVEC couvre joint
Classements officiels : EI 240 – H – M 20 – B – W 10 à 200 (selon PV n° RS 08-162/A)
EI 240 – V – M 20 – B – W 20 à 120 (selon PV n° 11-A-441)
Espacement
entre les dalles
et voiles
(mm)
Cordons
Ø VEDAFEU C ©
(mm)
Taux de
compression
VEDAFEU C ©
en %
80 120 * 33
100 150 * 33
120 180 * 33
200 150 (x2) ** 33
* Notice d’installation n° 1
** Notice d’installation n° 2
Lexique, résultats et commentaires
Conditions des essais
• Essais réalisés entre 2 dalles béton (H) ou 2 voiles béton (V), exposés au feu depuis la sous face. Le raccord entre 2
longueurs est réalisé au moyen d’une pièce de raccordement pour toutes les ouvertures (B).
Résultats et Commentaires :
• EI : Etanchéité au feu et Isolation thermique : 241 minutes sans échec pour toutes les sections.
Ceci correspond au classement maximum possible (4 heures) selon la norme EN 13501-2.
• H : Construction support Horizontal.
• V : Construction support Vertical.
• M : Mouvement. Les essais ont été réalisés avec un mouvement de traction de + 20 %.
• B : Raccords fabriqués en usine et sur chantier.
• W : Ouvertures testées.
◦ Le PV N° RS 08-162/A est valable pour toutes les ouvertures de joints horizontales comprises entre 10 mm et 200 mm.
◦ Le PV N° 11-A-441 est valable pour toutes les ouvertures de joints verticales comprises entre 20 mm et 120 mm.
Espacement
entre les dalles
et voiles
(mm)
Cordons
Ø VEDAFEU C ©
(mm)
Taux de
compression
VEDAFEU C ©
en %
10 12 * 17
20 30 * 33
40 60 * 33
60 90 * 33
Espacement
entre les dalles
et voiles
(mm)
Cordons
Ø VEDAFEU C ©
(mm)
Taux de
compression
VEDAFEU C ©
en %
80 120 * 33
100 150 * 33
120 180 * 33
© Tous droits réservés - All rights reserved
Extrait du PV n° RS08-162/Adu 26 mars 2009, mis à jour le 4 mai 2011
- Validité : 15 Décembre 2015
www.vedafrance.com 9
www.vedafrance.com10
Notice d’installation n° 2
Cordons VEDAFEU C ©
pour joints d’ouverture initiale > 120 et ≤ 200 mm
Positionner les équerres en quinconce
tous les 50 centimètres
Encoller les deux côtés du joint
Avant que la colle ne sèche, introduire
le cordon VEDAFEU C ©
en force
Raccordement de 2 longueurs (breveté) Raccord introduit dans le joint
Cordons VEDAFEU C ©
en place Classement EI 240 avec couvre joint Couvre joint collé, ou fixé
avec vis cheville
Fixer les équerres à l’aide
d’un cloueur pneumatique
Classement EI 240 sans mastic, avec couvre joint
50cm
Dégarnir, si besoin, le corps du joint du polystyrène ou carton alvéolaire VEDAPLAQUE et en nettoyer et dépoussiérer les
parois. Afin de permettre une bonne adhésion de la colle, procéder au dépoussiérage des chants des dalles à l’aide d’une
brosse ou d’un balai.
© Tous droits réservés - All rights reserved
www.vedafrance.com 11

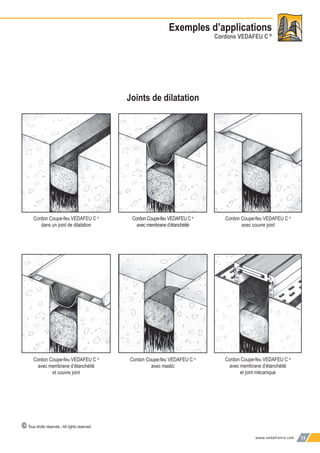

Joints de dilatation
Cordon Coupe-feu VEDAFEU C ©
dans un joint de dilatation
Cordon Coupe-feu VEDAFEU C ©
avec membrane d’étanchéité
Cordon Coupe-feu VEDAFEU C ©
avec couvre joint
Cordon Coupe-feu VEDAFEU C ©
avec membrane d’étanchéité
et joint mécanique
Cordon Coupe-feu VEDAFEU C ©
avec membrane d’étanchéité
et couvre joint
Cordon Coupe-feu VEDAFEU C ©
avec mastic
© Tous droits réservés - All rights reserved
Exemples d’applications
Cordons VEDAFEU C ©
Exemples d’applications
Cordons VEDAFEU C ©
www.vedafrance.com12

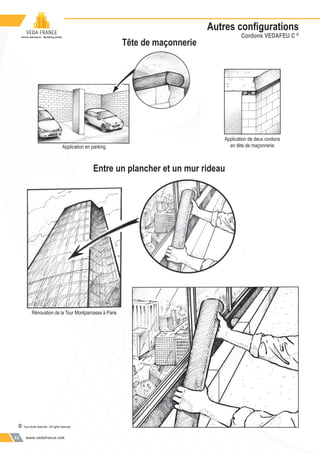

Application de deux cordons
en tête de maçonnerieApplication en parking
Rénovation de la Tour Montparnasse à Paris
Entre un plancher et un mur rideau
Tête de maçonnerie
© Tous droits réservés - All rights reserved
Autres configurations
Cordons VEDAFEU C ©
www.vedafrance.com 13
(système breveté)
Pour joints standards et sismiques, testée et
validée pour des ouvertures de 150 à 840 mm
NAPPES COUPE-FEU VEDAFEU N ©
• Pour ouvertures initiales de 150 à 840 mm maximum avec
couvre joint.
Classement EI de 60 à 240 minutes sans échec selon la
configuration testée.
Essais réalisés conformément à la réglementation en vigueur.
Les systèmes et la mise en œuvre des nappes VEDAFEU N©
font l’objet de dépôts de brevets.
NAPPES COUPE-FEU
VEDAFEU N©
© Tous droits réservés - All rights reserved
www.vedafrance.com14

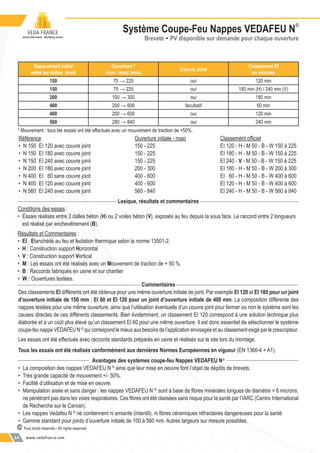

Système Coupe-Feu Nappes VEDAFEU N
©
Breveté - PV disponible sur demande pour chaque ouverture
Espacement initial
entre les dalles (mm)
Ouverture *
mini - maxi (mm)
Couvre Joint
Classement EI
en minutes
150 75 → 225 oui 120 min
150 75 → 225 oui 180 min (H) / 240 min (V)
200 100 → 300 oui 180 min
400 200 → 600 facultatif 60 min
400 200 → 600 oui 120 min
560 280 → 840 oui 240 min
* Mouvement : tous les essais ont été effectués avec un mouvement de traction de +50%.
Lexique, résultats et commentaires
Conditions des essais :
• Éssais réalisés entre 2 dalles béton (H) ou 2 voiles béton (V), exposés au feu depuis la sous face. Le raccord entre 2 longueurs
est réalisé par enchevêtrement (B).
Résultats et Commentaires :
• EI : Etanchéité au feu et Isolation thermique selon la norme 13501-2.
• H : Construction support Horizontal
• V : Construction support Vertical
• M : Les essais ont été réalisés avec un Mouvement de traction de + 50 %.
• B : Raccords fabriqués en usine et sur chantier
• W : Ouvertures testées.
Commentaires
Des classements EI différents ont été obtenus pour une même ouverture initiale de joint. Par exemple EI 120 et EI 180 pour un joint
d’ouverture initiale de 150 mm ; EI 60 et EI 120 pour un joint d’ouverture initiale de 400 mm. La composition différente des
nappes testées pour une même ouverture, ainsi que l’utilisation éventuelle d’un couvre joint pour fermer ou non le système sont les
causes directes de ces différents classements. Bien évidemment, un classement EI 120 correspond à une solution technique plus
élaborée et a un coût plus élevé qu’un classement EI 60 pour une même ouverture. Il est donc essentiel de sélectionner le système
coupe-feu nappe VEDAFEU N ©
qui correspond le mieux aux besoins de l’application envisagée et au classement exigé par le prescripteur.
Les essais ont été effectués avec raccords standards préparés en usine et réalisés sur le site lors du montage.
Tous les essais ont été réalisés conformément aux dernières Normes Européennes en vigueur (EN 1366-4 + A1).
Avantages des systèmes coupe-feu Nappes VEDAFEU N©
• La composition des nappes VEDAFEU N ©
ainsi que leur mise en oeuvre font l’objet de dépôts de brevets.
• Très grande capacité de mouvement +/- 50%.
• Facilité d’utilisation et de mise en oeuvre.
• Manipulation aisée et sans danger : les nappes VEDAFEU N ©
sont à base de fibres minérales longues de diamètre > 6 microns,
ne pénétrant pas dans les voies respiratoires. Ces fibres ont été classées sans risque pour la santé par l’IARC (Centre International
de Recherche sur le Cancer).
• Les nappes Vedafeu N ©
ne contiennent ni amiante (interdit), ni fibres céramiques réfractaires dangereuses pour la santé.
• Gamme standard pour joints d’ouverture initiale de 100 à 560 mm. Autres largeurs sur mesure possibles.
Référence Ouverture initiale - maxi Classement officiel
• N 150 EI 120 avec couvre joint 150 - 225 EI 120 - H - M 50 - B - W 150 à 225
• N 150 EI 180 avec couvre joint 150 - 225 EI 180 - H - M 50 - B - W 150 à 225
• N 150 EI 240 avec couvre joint 150 - 225 EI 240 - V - M 50 - B - W 150 à 225
• N 200 EI 180 avec couvre joint 200 - 300 EI 180 - H - M 50 - B - W 200 à 300
• N 400 EI 60 sans couvre joint 400 - 600 EI 60 - H - M 50 - B - W 400 à 600
• N 400 EI 120 avec couvre joint 400 - 600 EI 120 - H - M 50 - B - W 400 à 600
• N 560 EI 240 avec couvre joint 560 - 840 EI 240 - H - M 50 - B - W 560 à 840
© Tous droits réservés - All rights reserved
www.vedafrance.com 15

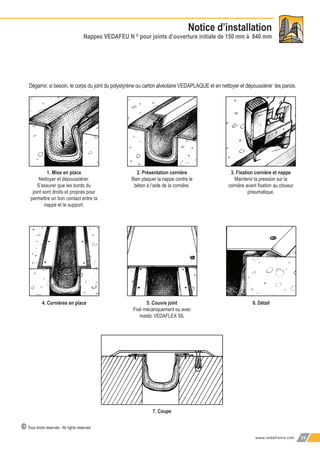

Notice d’installation
Nappes VEDAFEU N ©
pour joints d’ouverture initiale de 150 mm à 840 mm
1. Mise en place
Nettoyer et dépoussiérer.
S’assurer que les bords du
joint sont droits et propres pour
permettre un bon contact entre la
nappe et le support.
2. Présentation cornière
Bien plaquer la nappe contre le
béton à l’aide de la cornière.
3. Fixation cornière et nappe
Maintenir la pression sur la
cornière avant fixation au cloueur
pneumatique.
4. Cornières en place 5. Couvre joint
Fixé mécaniquement ou avec
mastic VEDAFLEX SIL
6. Détail
7. Coupe
Dégarnir, si besoin, le corps du joint du polystyrène ou carton alvéolaire VEDAPLAQUE et en nettoyer et dépoussiérer les parois.
© Tous droits réservés - All rights reserved
www.vedafrance.com16

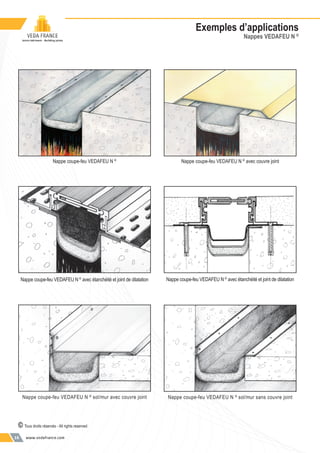

Exemples d’applications
Nappes VEDAFEU N ©
Nappe coupe-feu VEDAFEU N ©
sol/mur avec couvre joint Nappe coupe-feu VEDAFEU N ©
sol/mur sans couvre joint
Nappe coupe-feu VEDAFEU N ©
Nappe coupe-feu VEDAFEU N ©
avec étanchéité et joint de dilatation
Nappe coupe-feu VEDAFEU N ©
avec couvre joint
Nappe coupe-feu VEDAFEU N ©
avec étanchéité et joint de dilatation
© Tous droits réservés - All rights reserved
www.vedafrance.com 17
(système breveté)
Pour joints standards et sismiques, testé et
validé pour des ouvertures de 100 à 420 mm

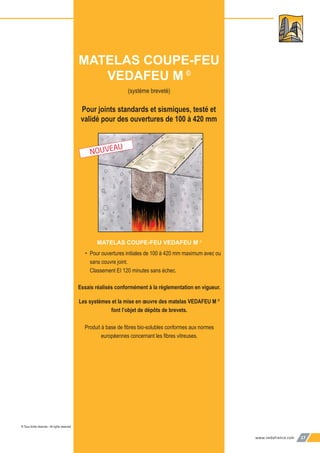

MATELAS COUPE-FEU VEDAFEU M ©
• Pour ouvertures initiales de 100 à 420 mm maximum avec ou
sans couvre joint.
Classement EI 120 minutes sans échec.
Essais réalisés conformément à la réglementation en vigueur.
Les systèmes et la mise en œuvre des matelas VEDAFEU M ©
font l’objet de dépôts de brevets.
Produit à base de fibres bio-solubles conformes aux normes
européennes concernant les fibres vitreuses.
MATELAS COUPE-FEU
VEDAFEU M ©
© Tous droits réservés - All rights reserved
NOUVEAU
www.vedafrance.com18

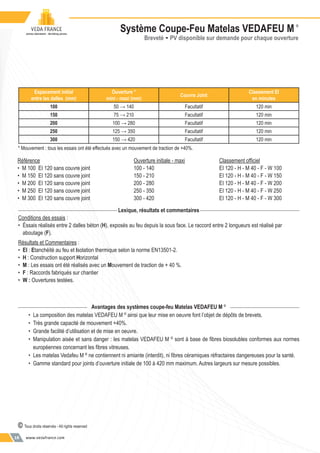

Système Coupe-Feu Matelas VEDAFEU M ©
Breveté - PV disponible sur demande pour chaque ouverture
Espacement initial
entre les dalles (mm)
Ouverture *
mini - maxi (mm)
Couvre Joint
Classement EI
en minutes
100 50 → 140 Facultatif 120 min
150 75 → 210 Facultatif 120 min
200 100 → 280 Facultatif 120 min
250 125 → 350 Facultatif 120 min
300 150 → 420 Facultatif 120 min
* Mouvement : tous les essais ont été effectués avec un mouvement de traction de +40%.
Lexique, résultats et commentaires
Conditions des essais :
• Éssais réalisés entre 2 dalles béton (H), exposés au feu depuis la sous face. Le raccord entre 2 longueurs est réalisé par
aboutage (F).
Résultats et Commentaires :
• EI : Etanchéité au feu et Isolation thermique selon la norme EN13501-2.
• H : Construction support Horizontal
• M : Les essais ont été réalisés avec un Mouvement de traction de + 40 %.
• F : Raccords fabriqués sur chantier
• W : Ouvertures testées.
Avantages des systèmes coupe-feu Matelas VEDAFEU M ©
• La composition des matelas VEDAFEU M ©
ainsi que leur mise en oeuvre font l’objet de dépôts de brevets.
• Très grande capacité de mouvement +40%.
• Grande facilité d’utilisation et de mise en oeuvre.
• Manipulation aisée et sans danger : les matelas VEDAFEU M ©
sont à base de fibres biosolubles conformes aux normes
européennes concernant les fibres vitreuses.
• Les matelas Vedafeu M ©
ne contiennent ni amiante (interdit), ni fibres céramiques réfractaires dangereuses pour la santé.
• Gamme standard pour joints d’ouverture initiale de 100 à 420 mm maximum. Autres largeurs sur mesure possibles.
Référence Ouverture initiale - maxi Classement officiel
• M 100 EI 120 sans couvre joint 100 - 140 EI 120 - H - M 40 - F - W 100
• M 150 EI 120 sans couvre joint 150 - 210 EI 120 - H - M 40 - F - W 150
• M 200 EI 120 sans couvre joint 200 - 280 EI 120 - H - M 40 - F - W 200
• M 250 EI 120 sans couvre joint 250 - 350 EI 120 - H - M 40 - F - W 250
• M 300 EI 120 sans couvre joint 300 - 420 EI 120 - H - M 40 - F - W 300
© Tous droits réservés - All rights reserved
www.vedafrance.com 19

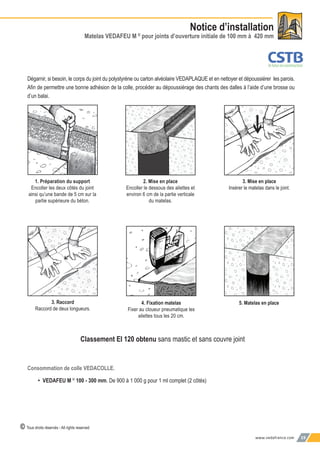

Notice d’installation
Matelas VEDAFEU M ©
pour joints d’ouverture initiale de 100 mm à 420 mm
1. Préparation du support
Encoller les deux côtés du joint
ainsi qu’une bande de 5 cm sur la
partie supérieure du béton.
3. Mise en place
Insérer le matelas dans le joint.
4. Fixation matelas
Fixer au cloueur pneumatique les
ailettes tous les 20 cm.
5. Matelas en place
Dégarnir, si besoin, le corps du joint du polystyrène ou carton alvéolaire VEDAPLAQUE et en nettoyer et dépoussiérer les parois.
Afin de permettre une bonne adhésion de la colle, procéder au dépoussiérage des chants des dalles à l’aide d’une brosse ou
d’un balai.
© Tous droits réservés - All rights reserved
2. Mise en place
Encoller le dessous des ailettes et
environ 6 cm de la partie verticale
du matelas.
3. Raccord
Raccord de deux longueurs.
Classement EI 120 obtenu sans mastic et sans couvre joint
Consommation de colle VEDACOLLE.
• VEDAFEU M ©
100 - 300 mm. De 900 à 1 000 g pour 1 ml complet (2 côtés)
CONTACTEZ NOUS
GV2 VEDA FRANCE
CS 63052
95972 Roissy CDG Cedex - FRANCE
Téléphone : +33 (0) 1 48 61 70 80
Fax : +33 (0) 1 48 61 70 81
E-mail : contact@vedafrance.com
Web : www.vedafrance.com
TEETATAOO
2 VEDA FR2
3
95972 Roissy CDG9
Téléphone : +33 (0)
ax : +33 (0) 1 48 61
mail : contact@vedafr
: www.vedafrance.co

Contenu connexe

Tendances

Présentation completes chevron porteur bois et paille
Présentation completes chevron porteur bois et paillePrésentation completes chevron porteur bois et paille
Présentation completes chevron porteur bois et paille
Bois et Paille

Plaquette corporate fabriquant robinetterie industrielle -Guichon valves
Plaquette corporate   fabriquant robinetterie industrielle -Guichon valvesPlaquette corporate   fabriquant robinetterie industrielle -Guichon valves
Plaquette corporate fabriquant robinetterie industrielle -Guichon valves
GUICHON VALVES

Catalogue Maviflex: portes souples industrielles automatiques et manuelles
Catalogue Maviflex: portes souples industrielles automatiques et manuellesCatalogue Maviflex: portes souples industrielles automatiques et manuelles
Catalogue Maviflex: portes souples industrielles automatiques et manuelles
Maviflex

La technologie de connexion d’ifm
La technologie de connexion d’ifmLa technologie de connexion d’ifm
La technologie de connexion d’ifm
ifm electronic gmbh

Catalogue des solutions détanchéité danosa
Catalogue des solutions détanchéité danosaCatalogue des solutions détanchéité danosa
Catalogue des solutions détanchéité danosa
ABDONLILLAH

Brochure.EnceintreProtection
Brochure.EnceintreProtectionBrochure.EnceintreProtection
Brochure.EnceintreProtectionFrance B

Présentation Cyrus industrie
Présentation Cyrus industriePrésentation Cyrus industrie
Présentation Cyrus industrie
Paul Poulain

SikaScreed HardTop 60
SikaScreed HardTop 60SikaScreed HardTop 60
SikaScreed HardTop 60
Architectura

CPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23_web
CPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23_webCPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23_web
CPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23_webDino Pedicelli


Tendances (10)

Présentation completes chevron porteur bois et paille
Présentation completes chevron porteur bois et paillePrésentation completes chevron porteur bois et paille
Présentation completes chevron porteur bois et paille

Plaquette corporate fabriquant robinetterie industrielle -Guichon valves
Plaquette corporate   fabriquant robinetterie industrielle -Guichon valvesPlaquette corporate   fabriquant robinetterie industrielle -Guichon valves
Plaquette corporate fabriquant robinetterie industrielle -Guichon valves

Mez bigfoot brochure-fr
Mez bigfoot brochure-frMez bigfoot brochure-fr
Mez bigfoot brochure-fr

Catalogue Maviflex: portes souples industrielles automatiques et manuelles
Catalogue Maviflex: portes souples industrielles automatiques et manuellesCatalogue Maviflex: portes souples industrielles automatiques et manuelles
Catalogue Maviflex: portes souples industrielles automatiques et manuelles

La technologie de connexion d’ifm
La technologie de connexion d’ifmLa technologie de connexion d’ifm
La technologie de connexion d’ifm

Catalogue des solutions détanchéité danosa
Catalogue des solutions détanchéité danosaCatalogue des solutions détanchéité danosa
Catalogue des solutions détanchéité danosa

Brochure.EnceintreProtection
Brochure.EnceintreProtectionBrochure.EnceintreProtection
Brochure.EnceintreProtection

Présentation Cyrus industrie
Présentation Cyrus industriePrésentation Cyrus industrie
Présentation Cyrus industrie

SikaScreed HardTop 60
SikaScreed HardTop 60SikaScreed HardTop 60
SikaScreed HardTop 60

CPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23_web
CPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23_webCPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23_web
CPE-SAUNDERS-IDV-BU_20PG-FR-A4-2014_05_23_web


En vedette

Aje Castellón - Proyecto Linkedin 2011
Aje Castellón - Proyecto Linkedin 2011Aje Castellón - Proyecto Linkedin 2011
Aje Castellón - Proyecto Linkedin 2011
Soluciona Facil

Didactica magna, libro
Didactica magna, libroDidactica magna, libro
Didactica magna, libro
Lilia G. Torres Fernández

020 02 num04_08
020 02 num04_08020 02 num04_08
020 02 num04_08
Vanessa Yanac

Tutorial de connexion au visio lab de wizvet 30 Novembre 2011
Tutorial de connexion au visio lab de wizvet 30 Novembre 2011Tutorial de connexion au visio lab de wizvet 30 Novembre 2011
Tutorial de connexion au visio lab de wizvet 30 Novembre 2011PROMOTECH CEI

Tarea utilizando-excell-1
Tarea utilizando-excell-1Tarea utilizando-excell-1
Observatoire de l'e-pub 12ème dédition SRI-PwC / 1er semestre 2014
Observatoire de l'e-pub 12ème dédition SRI-PwC / 1er semestre 2014Observatoire de l'e-pub 12ème dédition SRI-PwC / 1er semestre 2014
Observatoire de l'e-pub 12ème dédition SRI-PwC / 1er semestre 2014
Nicolas Bariteau

Aapna presentation
Aapna presentationAapna presentation
Aapna presentation
Aapna Infotech

Mesa Redonda Barcelona Activa
Mesa Redonda Barcelona ActivaMesa Redonda Barcelona Activa
Mesa Redonda Barcelona Activa
María Cristina Pérez Pietri

Dn13 u3 a18_glf2
Dn13 u3 a18_glf2Dn13 u3 a18_glf2
Dn13 u3 a18_glf2WOLANDIA

Présentation reloservices
Présentation reloservicesPrésentation reloservices
Présentation reloservices
Raphaëlle Widlöcher Frère

Leccion 10 iii_2011
Leccion 10 iii_2011Leccion 10 iii_2011
Leccion 10 iii_2011
Ricardo

Introducción a las tecnologías multimedia
Introducción a las tecnologías multimediaIntroducción a las tecnologías multimedia
Introducción a las tecnologías multimedia
Pablo Bejarano

Principales Tendencias Regionales y Mundiales en el Mercado de la Energía
Principales Tendencias Regionales y Mundiales en el Mercado de la EnergíaPrincipales Tendencias Regionales y Mundiales en el Mercado de la Energía
Principales Tendencias Regionales y Mundiales en el Mercado de la Energía
Eduardo Zolezzi

Reflex client 2013 cubes architecture
Reflex client 2013 cubes   architectureReflex client 2013 cubes   architecture
Reflex client 2013 cubes architecture
kbuleon

Ma chambre (prep. lieu)
Ma chambre (prep. lieu)Ma chambre (prep. lieu)
Ma chambre (prep. lieu)margapr

ePortfolio, où en sommes-nous ?
ePortfolio, où en sommes-nous ?ePortfolio, où en sommes-nous ?
ePortfolio, où en sommes-nous ?
Afpa WebTv

Huesos
HuesosHuesos
Pp carrieres
Pp carrieresPp carrieres
Pp carrieres96bobcat


En vedette (20)

Aje Castellón - Proyecto Linkedin 2011
Aje Castellón - Proyecto Linkedin 2011Aje Castellón - Proyecto Linkedin 2011
Aje Castellón - Proyecto Linkedin 2011

Didactica magna, libro
Didactica magna, libroDidactica magna, libro
Didactica magna, libro

020 02 num04_08
020 02 num04_08020 02 num04_08
020 02 num04_08

Tutorial de connexion au visio lab de wizvet 30 Novembre 2011
Tutorial de connexion au visio lab de wizvet 30 Novembre 2011Tutorial de connexion au visio lab de wizvet 30 Novembre 2011
Tutorial de connexion au visio lab de wizvet 30 Novembre 2011

Tarea utilizando-excell-1
Tarea utilizando-excell-1Tarea utilizando-excell-1
Tarea utilizando-excell-1

Observatoire de l'e-pub 12ème dédition SRI-PwC / 1er semestre 2014
Observatoire de l'e-pub 12ème dédition SRI-PwC / 1er semestre 2014Observatoire de l'e-pub 12ème dédition SRI-PwC / 1er semestre 2014
Observatoire de l'e-pub 12ème dédition SRI-PwC / 1er semestre 2014

Aapna presentation
Aapna presentationAapna presentation
Aapna presentation

Plaquette DDM
Plaquette DDMPlaquette DDM
Plaquette DDM

Mesa Redonda Barcelona Activa
Mesa Redonda Barcelona ActivaMesa Redonda Barcelona Activa
Mesa Redonda Barcelona Activa

Dn13 u3 a18_glf2
Dn13 u3 a18_glf2Dn13 u3 a18_glf2
Dn13 u3 a18_glf2

Présentation reloservices
Présentation reloservicesPrésentation reloservices
Présentation reloservices

Leccion 10 iii_2011
Leccion 10 iii_2011Leccion 10 iii_2011
Leccion 10 iii_2011

Introducción a las tecnologías multimedia
Introducción a las tecnologías multimediaIntroducción a las tecnologías multimedia
Introducción a las tecnologías multimedia

Principales Tendencias Regionales y Mundiales en el Mercado de la Energía
Principales Tendencias Regionales y Mundiales en el Mercado de la EnergíaPrincipales Tendencias Regionales y Mundiales en el Mercado de la Energía
Principales Tendencias Regionales y Mundiales en el Mercado de la Energía

Reflex client 2013 cubes architecture
Reflex client 2013 cubes   architectureReflex client 2013 cubes   architecture
Reflex client 2013 cubes architecture

Ma chambre (prep. lieu)
Ma chambre (prep. lieu)Ma chambre (prep. lieu)
Ma chambre (prep. lieu)

ePortfolio, où en sommes-nous ?
ePortfolio, où en sommes-nous ?ePortfolio, où en sommes-nous ?
ePortfolio, où en sommes-nous ?

Sondage regionales 2015
Sondage regionales 2015Sondage regionales 2015
Sondage regionales 2015

Huesos
HuesosHuesos
Huesos

Pp carrieres
Pp carrieresPp carrieres
Pp carrieres


Similaire à 16pVeda 2_Résolution standard

Plaquette corporate fabriquant robinetterie industrielle - Guichon valves
Plaquette corporate  fabriquant robinetterie industrielle - Guichon valvesPlaquette corporate  fabriquant robinetterie industrielle - Guichon valves
Plaquette corporate fabriquant robinetterie industrielle - Guichon valves
GUICHON VALVES

Offredeservices 160830144423
Offredeservices 160830144423Offredeservices 160830144423
Offredeservices 160830144423
WajdiBenMohamed

Schwerlast_FR_.pdf
Schwerlast_FR_.pdfSchwerlast_FR_.pdf
Schwerlast_FR_.pdf
cxvx1

Performances énergétiques et qualité de l'air
Performances énergétiques et qualité de l'airPerformances énergétiques et qualité de l'air
Performances énergétiques et qualité de l'air
Emmanuelle Coudrain

Performances Energétiques & Qualité de l'air
Performances Energétiques & Qualité de l'airPerformances Energétiques & Qualité de l'air
Performances Energétiques & Qualité de l'air
Emmanuelle COUDRAIN

Vues du Zinc n° 52 – mars 2014
Vues du Zinc n° 52 – mars 2014Vues du Zinc n° 52 – mars 2014
Vues du Zinc n° 52 – mars 2014
VMZINC

Etudes conseils ingénierie audit vannes robinetterie industrielle-guichon valves
Etudes conseils ingénierie audit vannes robinetterie industrielle-guichon valvesEtudes conseils ingénierie audit vannes robinetterie industrielle-guichon valves
Etudes conseils ingénierie audit vannes robinetterie industrielle-guichon valves
GUICHON VALVES

Artère "A chacun son flexible"
Artère "A chacun son flexible"Artère "A chacun son flexible"
Artère "A chacun son flexible"
Compagnie Lefranc RECRUTE

MIX s.r.l. butterfly valves
MIX s.r.l. butterfly valvesMIX s.r.l. butterfly valves
MIX s.r.l. butterfly valves
Winfried Goes

dimention.pdf
dimention.pdfdimention.pdf
dimention.pdf
MohammedElAtifi1

Présentationt roxtec maroc 2017
Présentationt roxtec maroc 2017Présentationt roxtec maroc 2017
Présentationt roxtec maroc 2017
RADOME-IT

memento-technique-industrie automobile.pdf
memento-technique-industrie automobile.pdfmemento-technique-industrie automobile.pdf
memento-technique-industrie automobile.pdf
MsstafaRwayssi

PréSentation Evolution Module PréS GéN Fr2
PréSentation Evolution Module PréS GéN Fr2PréSentation Evolution Module PréS GéN Fr2
PréSentation Evolution Module PréS GéN Fr2Parapet

Revo job - Centrale aspirante Sistem - tertiaire/professionnel
Revo job -  Centrale aspirante Sistem - tertiaire/professionnelRevo job -  Centrale aspirante Sistem - tertiaire/professionnel
Revo job - Centrale aspirante Sistem - tertiaire/professionnel
Homexity

Présentation de l'entreprise DENSO
Présentation de l'entreprise DENSOPrésentation de l'entreprise DENSO
Présentation de l'entreprise DENSO
DENSO Group Germany

Vers l’aide à la décision pour la qualification et la traçabilité des environ...
Vers l’aide à la décision pour la qualification et la traçabilité des environ...Vers l’aide à la décision pour la qualification et la traçabilité des environ...
Vers l’aide à la décision pour la qualification et la traçabilité des environ...
Anthony Gelibert

Poujoulat - Conduits polycombustibles simple paroi inox
Poujoulat - Conduits polycombustibles simple paroi inoxPoujoulat - Conduits polycombustibles simple paroi inox
Poujoulat - Conduits polycombustibles simple paroi inox
Architectura

Innovations™ Magazine January - March 2014 French
Innovations™ Magazine January - March 2014 FrenchInnovations™ Magazine January - March 2014 French
Innovations™ Magazine January - March 2014 French
T.D. Williamson


Similaire à 16pVeda 2_Résolution standard (20)

Plaquette corporate fabriquant robinetterie industrielle - Guichon valves
Plaquette corporate  fabriquant robinetterie industrielle - Guichon valvesPlaquette corporate  fabriquant robinetterie industrielle - Guichon valves
Plaquette corporate fabriquant robinetterie industrielle - Guichon valves

Offredeservices 160830144423
Offredeservices 160830144423Offredeservices 160830144423
Offredeservices 160830144423

Schwerlast_FR_.pdf
Schwerlast_FR_.pdfSchwerlast_FR_.pdf
Schwerlast_FR_.pdf

Performances énergétiques et qualité de l'air
Performances énergétiques et qualité de l'airPerformances énergétiques et qualité de l'air
Performances énergétiques et qualité de l'air

Performances Energétiques & Qualité de l'air
Performances Energétiques & Qualité de l'airPerformances Energétiques & Qualité de l'air
Performances Energétiques & Qualité de l'air

Vues du Zinc n° 52 – mars 2014
Vues du Zinc n° 52 – mars 2014Vues du Zinc n° 52 – mars 2014
Vues du Zinc n° 52 – mars 2014

Etudes conseils ingénierie audit vannes robinetterie industrielle-guichon valves
Etudes conseils ingénierie audit vannes robinetterie industrielle-guichon valvesEtudes conseils ingénierie audit vannes robinetterie industrielle-guichon valves
Etudes conseils ingénierie audit vannes robinetterie industrielle-guichon valves

Artère "A chacun son flexible"
Artère "A chacun son flexible"Artère "A chacun son flexible"
Artère "A chacun son flexible"

MIX s.r.l. butterfly valves
MIX s.r.l. butterfly valvesMIX s.r.l. butterfly valves
MIX s.r.l. butterfly valves

dimention.pdf
dimention.pdfdimention.pdf
dimention.pdf

Présentationt roxtec maroc 2017
Présentationt roxtec maroc 2017Présentationt roxtec maroc 2017
Présentationt roxtec maroc 2017

memento-technique-industrie automobile.pdf
memento-technique-industrie automobile.pdfmemento-technique-industrie automobile.pdf
memento-technique-industrie automobile.pdf

PréSentation Evolution Module PréS GéN Fr2
PréSentation Evolution Module PréS GéN Fr2PréSentation Evolution Module PréS GéN Fr2
PréSentation Evolution Module PréS GéN Fr2

Revo job - Centrale aspirante Sistem - tertiaire/professionnel
Revo job -  Centrale aspirante Sistem - tertiaire/professionnelRevo job -  Centrale aspirante Sistem - tertiaire/professionnel
Revo job - Centrale aspirante Sistem - tertiaire/professionnel

Cv valves excel
Cv valves excelCv valves excel
Cv valves excel

Présentation de l'entreprise DENSO
Présentation de l'entreprise DENSOPrésentation de l'entreprise DENSO
Présentation de l'entreprise DENSO

Vers l’aide à la décision pour la qualification et la traçabilité des environ...
Vers l’aide à la décision pour la qualification et la traçabilité des environ...Vers l’aide à la décision pour la qualification et la traçabilité des environ...
Vers l’aide à la décision pour la qualification et la traçabilité des environ...

Poujoulat - Conduits polycombustibles simple paroi inox
Poujoulat - Conduits polycombustibles simple paroi inoxPoujoulat - Conduits polycombustibles simple paroi inox
Poujoulat - Conduits polycombustibles simple paroi inox

Tubes annelés
Tubes annelésTubes annelés
Tubes annelés

Innovations™ Magazine January - March 2014 French
Innovations™ Magazine January - March 2014 FrenchInnovations™ Magazine January - March 2014 French
Innovations™ Magazine January - March 2014 French


Plus de Julien Lacomblez

GE Export_salon Portugal
GE Export_salon PortugalGE Export_salon Portugal
GE Export_salon Portugal
Julien Lacomblez

Carte de compliment 201301
Carte de compliment 201301Carte de compliment 201301
Carte de compliment 201301Julien Lacomblez

Joint Batiment - Anglais 6P
Joint Batiment - Anglais 6PJoint Batiment - Anglais 6P
Joint Batiment - Anglais 6P
Julien Lacomblez


Plus de Julien Lacomblez (6)

GE Export_salon Portugal
GE Export_salon PortugalGE Export_salon Portugal
GE Export_salon Portugal

SOLUTIONS_MILIEU SCOLAIRE
SOLUTIONS_MILIEU SCOLAIRESOLUTIONS_MILIEU SCOLAIRE
SOLUTIONS_MILIEU SCOLAIRE

Prescrire (ld)
Prescrire (ld)Prescrire (ld)
Prescrire (ld)

Fiche technique
Fiche techniqueFiche technique
Fiche technique

Carte de compliment 201301
Carte de compliment 201301Carte de compliment 201301
Carte de compliment 201301

Joint Batiment - Anglais 6P
Joint Batiment - Anglais 6PJoint Batiment - Anglais 6P
Joint Batiment - Anglais 6P


16pVeda 2_Résolution standard

  • 1. GV2 VEDA FRANCE - CS 63052 - 95972 Roissy CDG Cedex - FRANCE - Téléphone : +33 (0) 1 48 61 70 80 - Fax : +33 (0) 1 48 61 70 81 E-mail : contact@vedafrance.com - Web : www.vedafrance.com GV2 VEDA FRANCE - CS 63052 - 95972 Roissy CDG Cedex - FRANCE - Téléphone : +33 (0) 1 48 61 70 80 - Fax : +33 (0) 1 48 61 70 81 E-mail : contact@vedafrance.com - Web : www.vedafrance.com FRANCE - CS 63052 - 95972 Roissy CDG Cedex - FRANCE - Téléphone : +33 (0) 1 48 61 70 80 - Fax : +33 (0) 1 48 ail : contact@vedafrance.com - Web : www.vedafrance.com
  • 2. SOMMAIRE PRESENTATION DE L’ENTREPRISE 3 CONTEXTE REGLEMENTAIRE 4 GAMME COUPE FEU VEDA FEU 5 GAMME CORDON COUPE FEU VEDAFEU C © 6 GAMME NAPPE COUPE FEU VEDAFEU N © 13 GAMME MATELAS COUPE FEU VEDAFEU M © 17 www.vedafrance.com2 Nousavonsdéveloppéunsavoirfairereconnupartouslesprofessionnels.
  • 3. Nous concevons, fabriquons et commercialisons une gamme complète de joints standards et sismiques : couvre joints, joints de dilatation, de fractionnement, systèmes coupe-feu, etc. Spécialistes des joints pour le Bâtiment, nous avons développé un savoir-faire reconnu par tous les professionnels : architectes, bureaux d’études, entreprises générales et sous-traitants. FOURNISSEUR OFFICIEL DE JOINTS POUR LE BÂTIMENT COUVRE JOINTS • Couvre joints extrudés en aluminium ou PVC. Toutes teintes du nuancier RAL possibles, ton bois, or, argent, bronze, laiton, etc. • Couvre joints de sol (murs, façades) extrudés, percés, fraisés jusqu’à 320 mm de largeur. • Couvre joints à coller ou pliés en acier inox, galvanisé, aluminium brut, anodisé ou laqué d’épaisseur 5/10ème à 30/10ème • Cordons VEDAFEU C © testés et validés officiellement pour joints d’ouverture de 10 à 200 mm. Applications : joints de dilatation, tête de maçonnerie, murs rideaux. • Nappes VEDAFEU N © testées et validées officiellement pour joints d’ouverture jusqu’à 840 mm. Mouvement +/- 50%. • Matelas VEDAFEU M © testées et validées officiellement pour des ouvertures de 100 à 420 mm SYSTÈMES COUPE-FEU www.vedafrance.com 3 UTILISATIONS ECOLES, HÔPITAUX, CENTRES COMMERCIAUX, BÂTIMENTS INDUSTRIELS ET D’HABITATION, AÉROPORTS, GARES, CENTRES DE LOISIRS, PARKINGS. JOINTS DE DILATATION • Pour applications horizontales et verticales. Notre large gamme permet de répondre à tous types de chantiers publics ou privés, industriels, commerciaux ou services. Nous développons sans cesse de nouveaux produits et venons d’enrichir notre gamme d’un joint spécial pour une utilisation en milieu hospitalier (crèches et écoles) avec revêtements de sols souples, pour des ouvertures de joint jusqu’à 200 mm, joints sismiques ou non. GARANTIES DES ESSAIS ET CONTRÔLES RÉGULIERS ASSURÉS PAR DES LABORATOIRES OFFICIELS (CSTB, EFECTIS, TÜV), NOUS PERMETTENT DE GARANTIR LES STANDARDS LES PLUS ÉLEVÉS (PV OFFICIELS, BREVETS, MODÈLES DÉPOSÉS). AIDE À LA PRESCRIPTION UN OUTIL PRESCRIPTION, DISPONIBLE EN LIGNE SUR WWW.VEDAFRANCE.COM VOUS PERMETTRA EN QUELQUES CLICS, DE CHOISIR LE PRODUIT CORRESPONDANT À VOS BESOINS.
  • 4. www.vedafrance.com4 RAPPEL DE LA RÉGLEMENTATION EN VIGUEUR Arrêté du 22 mars 2004 (Ministère de l’Intérieur) relatif à la résistance au feu des produits, éléments de construction et d’ouvrages. Cet arrêté introduit la mise en place de normes européennes et abroge l’arrêté du 3 août 1999. Avant l’arrêté du 22 mars 2004 les produits de types cordons ou plaques Coupe Feu faisaient l’objet de Rapports d’essais propres à chaque Laboratoire. Des normes définissent maintenant le cadre expérimental de ces essais et le classement de résistance au feu qui en résulte. Norme de classement NF EN 13501-2 (mai 2004) : classement au feu des produits de construction et éléments de bâtiment. Cette norme définit la nomenclature et les conditions d’obtention de classements de résistance au feu : orientation du feu, aptitude au déplacement (mouvement), type de raccords, largeurs de joints… Norme d’essai EN 1366-4 (novembre 2006) : essai de résistance au feu des installations de service Partie 4 : calfeutrement de joints linéaires. Cette norme d’essai définit une méthode pour déterminer la résistance au feu des calfeutrements de joints linéaires en fonction de l’utilisation finale pour laquelle ils sont prévus, avec ou sans déplacements induits par des actions mécaniques. Cette norme d’essai a été adoptée par le Comité Européen de Normalisation (CEN) le 17 avril 2006, puis homologuée en tant que Norme Française le 5 octobre 2006 avec effet le 5 novembre 2006. CONSÉQUENCE DIRECTE DE LA RÉGLEMENTATION Par définition, les Rapports d’Essais de résistance au feu rédigés par les différents laboratoires avant novembre 2006 ne pouvaient pas se référer à des normes n’existant pas à l’époque… Ils ne sont donc bien évidemment pas conformes à la réglementation actuelle et n’ont plus aucune valeur. Seul un Procès Verbal (PV) de classement, d’une validité de 5 ans à partir de la date d’essai, établi par un laboratoire agréé, fait foi. A l’heure actuelle, soit 8 ans après la publication de l’arrêté ministériel du 22 mars 2004 et plus de 5 ans après l’entrée en vigueur de la Norme 1366-4, de nombreuses entreprises et bureaux de contrôles n’appliquent pas ou ne font pas appliquer la Réglementation, y compris pour des projets publics… Les Rapports d’Essai établis avant le 05 novembre 2006 ne répondent pas aux exigences de la Norme EN 1366-4 et ne sont pas conformes à la Réglementation. L’utilisation de produits et systèmes coupe-feu non-conformes à la réglementation conduirait immanquablement à des sanctions pénales en cas de sinistre. © Tous droits réservés - All rights reserved INTRODUCTION En sécurité incendie, la «réaction au feu» et la «résistance au feu» sont deux choses distinctes : • La réaction au feu est la représentation d’un matériau en tant qu’aliment du feu (combustibilité, inflammabilité) définie par le classement M. Nos cordons VEDAFEU C © bénéficient d’un classement M0 (incombustible) rapport n° M010246-DE/2 du LNE. • La résistance au feu, quant à elle, correspond au temps durant lequel l’élément de construction joue son rôle de limitant de la propagation. Nos systèmes coupe-feu VEDAFEU C © et N © ont été testés et validés selon la réglementation relative à la résistance au feu décrite ci-dessous. CONTEXTE REGLEMENTAIRE
  • 5. www.vedafrance.com 5 Calfeutrement de joints linéaires VEDAFEU • Pour ouvertures initiales de 100 à 420 mm maximum avec ou sans couvre joint. Classement EI 120 minutes sans échec. Essais réalisés conformément à la réglementation en vigueur. Les systèmes et la mise en œuvre des matelas VEDAFEU M © font l’objet de dépôts de brevets. GAMME VEDAFEU Pour joints standards et sismiques, testé et validé pour des ouvertures de 100 à 420 mm • Pour ouvertures initiales de 150 à 840 mm maximum, avec couvre joint. Classement EI de 60 à 240 minutes sans échec selon la configuration testée. Essais réalisés conformément à la réglementation en vigueur pour joints horizontaux et verticaux. Les systèmes et la mise en œuvre des nappes VEDAFEU N © font l’objet de dépôts de brevets. Pour joints standards et sismiques, testée et validée pour des ouvertures de 150 à 840 mm NAPPES COUPE-FEU VEDAFEU N © MATELAS COUPE-FEU VEDAFEU M © Pour joints standards et sismiques, testée et validée pour des ouvertures de 10 à 840 mm CORDONS COUPE-FEU VEDAFEU C © • Pour ouvertures de 10 à 120 mm inclus, avec ou sans mastic, avec ou sans couvre joint, avec ou sans étanchéité. Classement EI 240 minutes sans échec. • Pour ouvertures de 120 mm à 200 mm inclus, sans mastic, avec couvre joint. Classement EI 240 minutes sans échec. Essais réalisés conformément à la réglementation en vigueur pour joints horizontaux et verticaux.
  • 6. www.vedafrance.com6 Pour joints standards et sismiques, testé et validé pour des ouvertures de 10 à 200 mm CORDONS COUPE-FEU VEDAFEU C © • Pour ouvertures de 10 à 120 mm inclus, avec ou sans mastic, avec ou sans couvre joint, avec ou sans étanchéité. Classement EI 240 minutes sans échec. • Pour ouvertures de 120 mm à 200 mm inclus, sans mastic, avec couvre joint. Classement EI 240 minutes sans échec. Essais réalisés conformément à la réglementation en vigueur pour joints horizontaux et verticaux. CORDON COUPE-FEU VEDAFEU C © © Tous droits réservés - All rights reserved
  • 7. www.vedafrance.com 7 Calfeutrement de joints linéaires Cordon coupe-feu VEDAFEU C © PRÉSENTATION Les systèmes coupe-feu Cordons VEDAFEU C © sont constitués de fibres minérales incombustibles, imputrescibles, guipées dans une résille de fils de verre. Ils sont de forme cylindrique, très flexibles, souples et faciles à manipuler. Insensibles à l’eau et à l’humidité, ils résistent également à la plupart des produits chimiques agressifs et aux micro-organismes. Les systèmes coupe-feu Cordons VEDAFEU C © font l’objet d’un Procès Verbal de classement n°RS08-162/A du 26 mars 2009, mis à jour le 4 mai 2011, valable jusqu’au 15 décembre 2015 pour les applications horizontales. Le procès verbal n°11-A-441 du 25 juillet 2011, valable jusqu’au 25 juillet 2016, couvre quant à lui les applications verticales. Les systèmes coupe-feu Cordons VEDAFEU C © sont conformes aux dernières Réglementations et Normes Européennes : • Arrêté du 22 mars 2004 • Norme de classement NF EN 13501-2 de Mai 2004 • Norme d’Essai NF EN 1366-4 de Novembre 2006 + A1 (extension de juin 2010) Testés avec un mouvement de traction de + 20 %, les systèmes coupe-feu cordons VEDAFEU C © sont classés EI 240 Etanchéité au feu et Isolation thermique 240 minutes sans échec, pour toutes les ouvertures de joints de 10 à 200 mm soit le classement le plus élevé réalisable selon la norme EN 13501-2, laquelle définit une durée maximum d’essai de 4 heures. Les systèmes coupe-feu Cordons VEDAFEU C © ont également fait l’objet d’essais de compressibilité, acoustiques, etc. Les systèmes coupe-feu Cordons VEDAFEU C © sont disponibles en différents diamètres de 12 à 180 mm pour des joints d’ou- verture de 10 à 200 mm. Pour les joints d’ouverture supérieure à 120 mm, un système innovant et unique a été développé et fait l’objet d’un dépôt de Brevet. UTILISATION Les systèmes coupe-feu Cordons VEDAFEU C © sont utilisés : • Pour le traitement des joints horizontaux et verticaux nécessitant une protection coupe-feu : joints de sols, murs et plafonds ; joints entre éléments préfabriqués de façades ; joints entre nez de planchers et façades préfabriquées. • Pour les cloisons coupe-feu, passages de gaines et conduits, gaines techniques, protection d’appuis néoprène. • Obturation des joints en tête de maçonnerie, traitement coupe-feu entre plancher et mur rideau. Les systèmes coupe-feu Cordons VEDAFEU C © protègent efficacement les bâtiments et ouvrages d’art : hôpitaux, immeubles industriels et de bureaux, habitations, hôtels, centres commerciaux, parkings, écoles, lycées, collèges, gares, aéroports, stades, etc. INSTALLATION DES CORDONS VEDAFEU C La mise en oeuvre des systèmes coupe-feu Cordons VEDAFEU C © est facile, rapide et économique. Conformément aux essais réalisés et selon les Procès Verbaux de Classement n° RS 08-162/A et 11-A-441, il convient de suivre les instructions des notices d’installation correspondantes à l’ouverture initiale du joint. Pour un joint d’ouverture initiale comprise entre 10 et 120 mm incluse, suivre les instructions de la notice d’installation n°1. Pour un joint d’ouverture initiale supérieure à 120 mm et inférieure ou égale à 200 mm incluse, suivre les instructions de la notice d’installation n°2. Les systèmes coupe-feu Cordons VEDAFEU C © installés, selon les notices 1 et 2 assurent par eux-mêmes une étanchéité aux flammes et une isolation thermique sans mastic ni protection complémentaire. ÉTANCHÉITÉ - PROTECTION Les joints de dilatation de sols, murs et plafonds peuvent nécessiter une protection complémentaire. L’étanchéité à l’eau sera obtenue si besoin en remplissant la partie supérieure du joint avec un mastic élastomère, ou en utilisant une membrane d’étanchéité (cf. Fiche technique Membrane EPDM). Un couvre joint, un profilé souple ou un joint mécanique pourra également assurer la fermeture du joint de dilatation. Les systèmes coupe-feu Cordons VEDAFEU C © n’entrent pas dans le classement des fibres cancérigènes en application de la note Q de la directive européenne 97/69/CE.
  • 8. www.vedafrance.com8 Ouverture du joint : 10 à 120 mm sans mastic, SANS couvre joint Classements officiels : EI 240 – H – M 20 – B – W 10 à 120 (selon PV n° RS 08-162/A) EI 240 – V – M 20 – B – W 20 à 120 (selon PV n° 11-A-441) Espacement entre les dalles et voiles (mm) Cordons Ø VEDAFEU C © (mm) Taux de compression VEDAFEU C © en % 10 12 * 17 20 30 * 33 40 60 * 33 60 90 * 33 Pour toute ouverture, entre 20 et 120 mm, appliquer un taux de compression de 33% minimum. Ouverture du joint : 10 à 200 mm sans mastic, AVEC couvre joint Classements officiels : EI 240 – H – M 20 – B – W 10 à 200 (selon PV n° RS 08-162/A) EI 240 – V – M 20 – B – W 20 à 120 (selon PV n° 11-A-441) Espacement entre les dalles et voiles (mm) Cordons Ø VEDAFEU C © (mm) Taux de compression VEDAFEU C © en % 80 120 * 33 100 150 * 33 120 180 * 33 200 150 (x2) ** 33 * Notice d’installation n° 1 ** Notice d’installation n° 2 Lexique, résultats et commentaires Conditions des essais • Essais réalisés entre 2 dalles béton (H) ou 2 voiles béton (V), exposés au feu depuis la sous face. Le raccord entre 2 longueurs est réalisé au moyen d’une pièce de raccordement pour toutes les ouvertures (B). Résultats et Commentaires : • EI : Etanchéité au feu et Isolation thermique : 241 minutes sans échec pour toutes les sections. Ceci correspond au classement maximum possible (4 heures) selon la norme EN 13501-2. • H : Construction support Horizontal. • V : Construction support Vertical. • M : Mouvement. Les essais ont été réalisés avec un mouvement de traction de + 20 %. • B : Raccords fabriqués en usine et sur chantier. • W : Ouvertures testées. ◦ Le PV N° RS 08-162/A est valable pour toutes les ouvertures de joints horizontales comprises entre 10 mm et 200 mm. ◦ Le PV N° 11-A-441 est valable pour toutes les ouvertures de joints verticales comprises entre 20 mm et 120 mm. Espacement entre les dalles et voiles (mm) Cordons Ø VEDAFEU C © (mm) Taux de compression VEDAFEU C © en % 10 12 * 17 20 30 * 33 40 60 * 33 60 90 * 33 Espacement entre les dalles et voiles (mm) Cordons Ø VEDAFEU C © (mm) Taux de compression VEDAFEU C © en % 80 120 * 33 100 150 * 33 120 180 * 33 © Tous droits réservés - All rights reserved Extrait du PV n° RS08-162/Adu 26 mars 2009, mis à jour le 4 mai 2011 - Validité : 15 Décembre 2015
  • 10. www.vedafrance.com10 Notice d’installation n° 2 Cordons VEDAFEU C © pour joints d’ouverture initiale > 120 et ≤ 200 mm Positionner les équerres en quinconce tous les 50 centimètres Encoller les deux côtés du joint Avant que la colle ne sèche, introduire le cordon VEDAFEU C © en force Raccordement de 2 longueurs (breveté) Raccord introduit dans le joint Cordons VEDAFEU C © en place Classement EI 240 avec couvre joint Couvre joint collé, ou fixé avec vis cheville Fixer les équerres à l’aide d’un cloueur pneumatique Classement EI 240 sans mastic, avec couvre joint 50cm Dégarnir, si besoin, le corps du joint du polystyrène ou carton alvéolaire VEDAPLAQUE et en nettoyer et dépoussiérer les parois. Afin de permettre une bonne adhésion de la colle, procéder au dépoussiérage des chants des dalles à l’aide d’une brosse ou d’un balai. © Tous droits réservés - All rights reserved
  • 11. www.vedafrance.com 11 Joints de dilatation Cordon Coupe-feu VEDAFEU C © dans un joint de dilatation Cordon Coupe-feu VEDAFEU C © avec membrane d’étanchéité Cordon Coupe-feu VEDAFEU C © avec couvre joint Cordon Coupe-feu VEDAFEU C © avec membrane d’étanchéité et joint mécanique Cordon Coupe-feu VEDAFEU C © avec membrane d’étanchéité et couvre joint Cordon Coupe-feu VEDAFEU C © avec mastic © Tous droits réservés - All rights reserved Exemples d’applications Cordons VEDAFEU C © Exemples d’applications Cordons VEDAFEU C ©
  • 12. www.vedafrance.com12 Application de deux cordons en tête de maçonnerieApplication en parking Rénovation de la Tour Montparnasse à Paris Entre un plancher et un mur rideau Tête de maçonnerie © Tous droits réservés - All rights reserved Autres configurations Cordons VEDAFEU C ©
  • 13. www.vedafrance.com 13 (système breveté) Pour joints standards et sismiques, testée et validée pour des ouvertures de 150 à 840 mm NAPPES COUPE-FEU VEDAFEU N © • Pour ouvertures initiales de 150 à 840 mm maximum avec couvre joint. Classement EI de 60 à 240 minutes sans échec selon la configuration testée. Essais réalisés conformément à la réglementation en vigueur. Les systèmes et la mise en œuvre des nappes VEDAFEU N© font l’objet de dépôts de brevets. NAPPES COUPE-FEU VEDAFEU N© © Tous droits réservés - All rights reserved
  • 14. www.vedafrance.com14 Système Coupe-Feu Nappes VEDAFEU N © Breveté - PV disponible sur demande pour chaque ouverture Espacement initial entre les dalles (mm) Ouverture * mini - maxi (mm) Couvre Joint Classement EI en minutes 150 75 → 225 oui 120 min 150 75 → 225 oui 180 min (H) / 240 min (V) 200 100 → 300 oui 180 min 400 200 → 600 facultatif 60 min 400 200 → 600 oui 120 min 560 280 → 840 oui 240 min * Mouvement : tous les essais ont été effectués avec un mouvement de traction de +50%. Lexique, résultats et commentaires Conditions des essais : • Éssais réalisés entre 2 dalles béton (H) ou 2 voiles béton (V), exposés au feu depuis la sous face. Le raccord entre 2 longueurs est réalisé par enchevêtrement (B). Résultats et Commentaires : • EI : Etanchéité au feu et Isolation thermique selon la norme 13501-2. • H : Construction support Horizontal • V : Construction support Vertical • M : Les essais ont été réalisés avec un Mouvement de traction de + 50 %. • B : Raccords fabriqués en usine et sur chantier • W : Ouvertures testées. Commentaires Des classements EI différents ont été obtenus pour une même ouverture initiale de joint. Par exemple EI 120 et EI 180 pour un joint d’ouverture initiale de 150 mm ; EI 60 et EI 120 pour un joint d’ouverture initiale de 400 mm. La composition différente des nappes testées pour une même ouverture, ainsi que l’utilisation éventuelle d’un couvre joint pour fermer ou non le système sont les causes directes de ces différents classements. Bien évidemment, un classement EI 120 correspond à une solution technique plus élaborée et a un coût plus élevé qu’un classement EI 60 pour une même ouverture. Il est donc essentiel de sélectionner le système coupe-feu nappe VEDAFEU N © qui correspond le mieux aux besoins de l’application envisagée et au classement exigé par le prescripteur. Les essais ont été effectués avec raccords standards préparés en usine et réalisés sur le site lors du montage. Tous les essais ont été réalisés conformément aux dernières Normes Européennes en vigueur (EN 1366-4 + A1). Avantages des systèmes coupe-feu Nappes VEDAFEU N© • La composition des nappes VEDAFEU N © ainsi que leur mise en oeuvre font l’objet de dépôts de brevets. • Très grande capacité de mouvement +/- 50%. • Facilité d’utilisation et de mise en oeuvre. • Manipulation aisée et sans danger : les nappes VEDAFEU N © sont à base de fibres minérales longues de diamètre > 6 microns, ne pénétrant pas dans les voies respiratoires. Ces fibres ont été classées sans risque pour la santé par l’IARC (Centre International de Recherche sur le Cancer). • Les nappes Vedafeu N © ne contiennent ni amiante (interdit), ni fibres céramiques réfractaires dangereuses pour la santé. • Gamme standard pour joints d’ouverture initiale de 100 à 560 mm. Autres largeurs sur mesure possibles. Référence Ouverture initiale - maxi Classement officiel • N 150 EI 120 avec couvre joint 150 - 225 EI 120 - H - M 50 - B - W 150 à 225 • N 150 EI 180 avec couvre joint 150 - 225 EI 180 - H - M 50 - B - W 150 à 225 • N 150 EI 240 avec couvre joint 150 - 225 EI 240 - V - M 50 - B - W 150 à 225 • N 200 EI 180 avec couvre joint 200 - 300 EI 180 - H - M 50 - B - W 200 à 300 • N 400 EI 60 sans couvre joint 400 - 600 EI 60 - H - M 50 - B - W 400 à 600 • N 400 EI 120 avec couvre joint 400 - 600 EI 120 - H - M 50 - B - W 400 à 600 • N 560 EI 240 avec couvre joint 560 - 840 EI 240 - H - M 50 - B - W 560 à 840 © Tous droits réservés - All rights reserved
  • 15. www.vedafrance.com 15 Notice d’installation Nappes VEDAFEU N © pour joints d’ouverture initiale de 150 mm à 840 mm 1. Mise en place Nettoyer et dépoussiérer. S’assurer que les bords du joint sont droits et propres pour permettre un bon contact entre la nappe et le support. 2. Présentation cornière Bien plaquer la nappe contre le béton à l’aide de la cornière. 3. Fixation cornière et nappe Maintenir la pression sur la cornière avant fixation au cloueur pneumatique. 4. Cornières en place 5. Couvre joint Fixé mécaniquement ou avec mastic VEDAFLEX SIL 6. Détail 7. Coupe Dégarnir, si besoin, le corps du joint du polystyrène ou carton alvéolaire VEDAPLAQUE et en nettoyer et dépoussiérer les parois. © Tous droits réservés - All rights reserved
  • 16. www.vedafrance.com16 Exemples d’applications Nappes VEDAFEU N © Nappe coupe-feu VEDAFEU N © sol/mur avec couvre joint Nappe coupe-feu VEDAFEU N © sol/mur sans couvre joint Nappe coupe-feu VEDAFEU N © Nappe coupe-feu VEDAFEU N © avec étanchéité et joint de dilatation Nappe coupe-feu VEDAFEU N © avec couvre joint Nappe coupe-feu VEDAFEU N © avec étanchéité et joint de dilatation © Tous droits réservés - All rights reserved
  • 17. www.vedafrance.com 17 (système breveté) Pour joints standards et sismiques, testé et validé pour des ouvertures de 100 à 420 mm MATELAS COUPE-FEU VEDAFEU M © • Pour ouvertures initiales de 100 à 420 mm maximum avec ou sans couvre joint. Classement EI 120 minutes sans échec. Essais réalisés conformément à la réglementation en vigueur. Les systèmes et la mise en œuvre des matelas VEDAFEU M © font l’objet de dépôts de brevets. Produit à base de fibres bio-solubles conformes aux normes européennes concernant les fibres vitreuses. MATELAS COUPE-FEU VEDAFEU M © © Tous droits réservés - All rights reserved NOUVEAU
  • 18. www.vedafrance.com18 Système Coupe-Feu Matelas VEDAFEU M © Breveté - PV disponible sur demande pour chaque ouverture Espacement initial entre les dalles (mm) Ouverture * mini - maxi (mm) Couvre Joint Classement EI en minutes 100 50 → 140 Facultatif 120 min 150 75 → 210 Facultatif 120 min 200 100 → 280 Facultatif 120 min 250 125 → 350 Facultatif 120 min 300 150 → 420 Facultatif 120 min * Mouvement : tous les essais ont été effectués avec un mouvement de traction de +40%. Lexique, résultats et commentaires Conditions des essais : • Éssais réalisés entre 2 dalles béton (H), exposés au feu depuis la sous face. Le raccord entre 2 longueurs est réalisé par aboutage (F). Résultats et Commentaires : • EI : Etanchéité au feu et Isolation thermique selon la norme EN13501-2. • H : Construction support Horizontal • M : Les essais ont été réalisés avec un Mouvement de traction de + 40 %. • F : Raccords fabriqués sur chantier • W : Ouvertures testées. Avantages des systèmes coupe-feu Matelas VEDAFEU M © • La composition des matelas VEDAFEU M © ainsi que leur mise en oeuvre font l’objet de dépôts de brevets. • Très grande capacité de mouvement +40%. • Grande facilité d’utilisation et de mise en oeuvre. • Manipulation aisée et sans danger : les matelas VEDAFEU M © sont à base de fibres biosolubles conformes aux normes européennes concernant les fibres vitreuses. • Les matelas Vedafeu M © ne contiennent ni amiante (interdit), ni fibres céramiques réfractaires dangereuses pour la santé. • Gamme standard pour joints d’ouverture initiale de 100 à 420 mm maximum. Autres largeurs sur mesure possibles. Référence Ouverture initiale - maxi Classement officiel • M 100 EI 120 sans couvre joint 100 - 140 EI 120 - H - M 40 - F - W 100 • M 150 EI 120 sans couvre joint 150 - 210 EI 120 - H - M 40 - F - W 150 • M 200 EI 120 sans couvre joint 200 - 280 EI 120 - H - M 40 - F - W 200 • M 250 EI 120 sans couvre joint 250 - 350 EI 120 - H - M 40 - F - W 250 • M 300 EI 120 sans couvre joint 300 - 420 EI 120 - H - M 40 - F - W 300 © Tous droits réservés - All rights reserved
  • 19. www.vedafrance.com 19 Notice d’installation Matelas VEDAFEU M © pour joints d’ouverture initiale de 100 mm à 420 mm 1. Préparation du support Encoller les deux côtés du joint ainsi qu’une bande de 5 cm sur la partie supérieure du béton. 3. Mise en place Insérer le matelas dans le joint. 4. Fixation matelas Fixer au cloueur pneumatique les ailettes tous les 20 cm. 5. Matelas en place Dégarnir, si besoin, le corps du joint du polystyrène ou carton alvéolaire VEDAPLAQUE et en nettoyer et dépoussiérer les parois. Afin de permettre une bonne adhésion de la colle, procéder au dépoussiérage des chants des dalles à l’aide d’une brosse ou d’un balai. © Tous droits réservés - All rights reserved 2. Mise en place Encoller le dessous des ailettes et environ 6 cm de la partie verticale du matelas. 3. Raccord Raccord de deux longueurs. Classement EI 120 obtenu sans mastic et sans couvre joint Consommation de colle VEDACOLLE. • VEDAFEU M © 100 - 300 mm. De 900 à 1 000 g pour 1 ml complet (2 côtés)
  • 20. CONTACTEZ NOUS GV2 VEDA FRANCE CS 63052 95972 Roissy CDG Cedex - FRANCE Téléphone : +33 (0) 1 48 61 70 80 Fax : +33 (0) 1 48 61 70 81 E-mail : contact@vedafrance.com Web : www.vedafrance.com TEETATAOO 2 VEDA FR2 3 95972 Roissy CDG9 Téléphone : +33 (0) ax : +33 (0) 1 48 61 mail : contact@vedafr : www.vedafrance.co
