Eco-conception de systèmes
industriels complexes
Application aux sous-stations d’électrolyse d’aluminium
François Cluzel
Areva T&D/Ecole Centrale Paris

2. 2> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

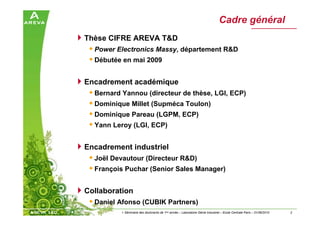

Cadre général
Thèse CIFRE AREVA T&D
Power Electronics Massy, département R&D
Débutée en mai 2009
Encadrement académique
Bernard Yannou (directeur de thèse, LGI, ECP)
Dominique Millet (Supméca Toulon)
Dominique Pareau (LGPM, ECP)
Yann Leroy (LGI, ECP)
Encadrement industriel
Joël Devautour (Directeur R&D)
François Puchar (Senior Sales Manager)
Collaboration
Daniel Afonso (CUBIK Partners)

3. 3> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

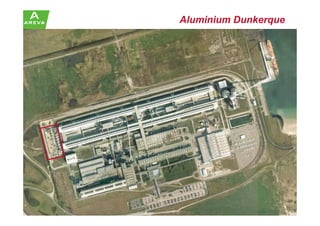

Aluminium Dunkerque

4. 4> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

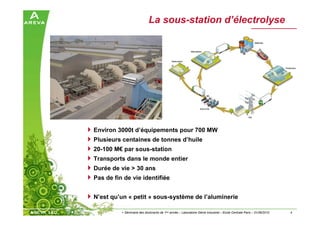

La sous-station d’électrolyse
Environ 3000t d’équipements pour 700 MW
Plusieurs centaines de tonnes d’huile
20-100 M€ par sous-station
Transports dans le monde entier
Durée de vie > 30 ans
Pas de fin de vie identifiée
N’est qu’un « petit » sous-système de l’aluminerie
++
x x x x x
x x
x

5. 5> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

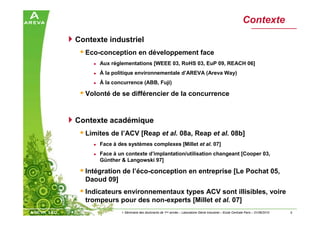

Contexte
Contexte industriel
Eco-conception en développement face
Aux réglementations [WEEE 03, RoHS 03, EuP 09, REACH 06]
À la politique environnementale d’AREVA (Areva Way)
À la concurrence (ABB, Fuji)
Volonté de se différencier de la concurrence
Contexte académique
Limites de l’ACV [Reap et al. 08a, Reap et al. 08b]
Face à des systèmes complexes [Millet et al. 07]
Face à un contexte d’implantation/utilisation changeant [Cooper 03,
Günther & Langowski 97]
Intégration de l’éco-conception en entreprise [Le Pochat 05,
Daoud 09]
Indicateurs environnementaux types ACV sont illisibles, voire
trompeurs pour des non-experts [Millet et al. 07]

6. 6> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

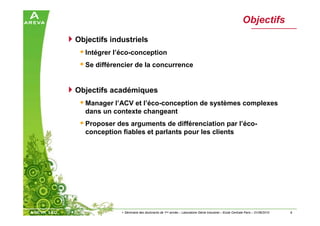

Objectifs
Objectifs industriels
Intégrer l’éco-conception
Se différencier de la concurrence
Objectifs académiques
Manager l’ACV et l’éco-conception de systèmes complexes
dans un contexte changeant
Proposer des arguments de différenciation par l’éco-
conception fiables et parlants pour les clients

7. 7> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

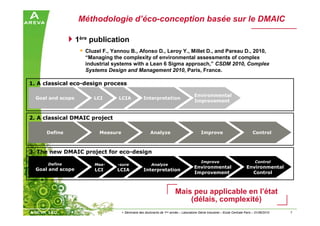

Méthodologie d’éco-conception basée sur le DMAIC
Environmental
Improvement
1. A classical eco-design process
Define
Goal and scope
Mea-
LCI
Analyze
Interpretation
Improve
Environmental
Improvement
Control
Environmental
Control
-sure
LCIA
3. The new DMAIC project for eco-design
Define Measure Analyze Improve Control
2. A classical DMAIC project
1ère publication
Cluzel F., Yannou B., Afonso D., Leroy Y., Millet D., and Pareau D., 2010,
“Managing the complexity of environmental assessments of complex
industrial systems with a Lean 6 Sigma approach,” CSDM 2010, Complex
Systems Design and Management 2010, Paris, France.
Mais peu applicable en l’état
(délais, complexité)
Goal and scope LCI InterpretationLCIA

8. 8> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

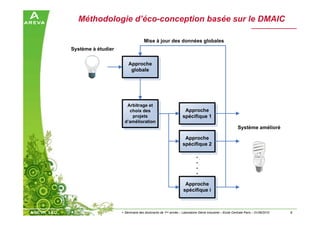

Méthodologie d’éco-conception basée sur le DMAIC
Approche
globale
Approche
spécifique 1
Arbitrage et
choix des
projets
d’amélioration
Approche
spécifique 2
Approche
spécifique i
Système à étudier
Système amélioré
Mise à jour des données globales

9. 9> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010
Contribution environnementale d’un sous-système
2ème publication (soumise)
Cluzel F., Millet D., Leroy Y., and Yannou B., 2010, “Relative contribution of a
subsystem to the environmental impact of a complex system: application to
aluminium electrolysis conversion substations,” Submitted to IDMME - Virtual
Concept 2010, Bordeaux, France.
Mise en évidence de l’importance de
La durée de vie
L’origine de l’énergie
Problèmes
Les tendances peuvent être inversées
Les actions d’éco-conception ne peuvent être les mêmes d’un site à l’autre !
Le concept d’unité fonctionnelle comporte des faiblesses

10. 10> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

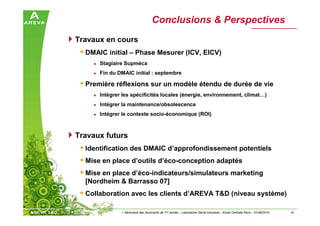

Conclusions & Perspectives
Travaux en cours
DMAIC initial – Phase Mesurer (ICV, EICV)
Stagiaire Supméca
Fin du DMAIC initial : septembre
Première réflexions sur un modèle étendu de durée de vie
Intégrer les spécificités locales (énergie, environnement, climat…)
Intégrer la maintenance/obsolescence
Intégrer le contexte socio-économique (ROI)
Travaux futurs
Identification des DMAIC d’approfondissement potentiels
Mise en place d’outils d’éco-conception adaptés
Mise en place d’éco-indicateurs/simulateurs marketing
[Nordheim & Barrasso 07]
Collaboration avec les clients d’AREVA T&D (niveau système)

11. 11> Séminaire des doctorants de 1ère année – Laboratoire Génie Industriel – Ecole Centrale Paris – 01/06/2010

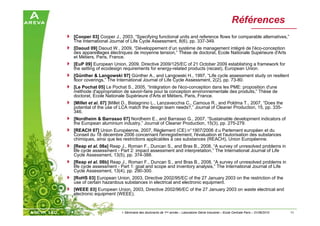

Références
