            Transfer CFT, composant
            vital des infrastructures
            d'échange
         Jean-Claude Bellando,
         Chef de Produit Marketing Transfer CFT

La suite de 10:00 à 10:45 le :
•  31 mai
                                        Vos questions par email à :
                                        hfuerst@axway.com


| © 2012 Axway | All rights reserved.
Les ambitions du MFT en Interne

      Fiabilité                               Visibilité
                                              •  https://www.youtube.com/
                                                 watch?
                                                 v=qpy3rtljqdY&feature=pl
                                                 cp&context=C4f981c2VD
                                                 vjVQa1PpcFP6TIjukxCcR
                                                 3Ox7paL9Tfn7p6_l9GF-
                                                 T4%3D

https://www.youtube.com/watch?v=e8_oz2ALXdw   https://www.youtube.com/watch?v=qpy3rtljqdY




2 | © 2012 Axway | All rights reserved.
Nouvelles exigences sur l'infrastructure
     Une pression exacerbée sur les débits

    •  Augmentation des volumes d'échange
              –  le nombre d'interaction s'accroît sans cesse
              –  la taille des fichiers s'accroît sans cesse
    •  Besoin de
              –  Scalabilité verticale
              –  Scalabilité horizontale
              –  Meilleure utilisation de la bande passante
                        •  Gestion des priorités, =f(contrat de niveau de service)
                        •  Utilisation de protocoles plus performants
                        •  Réduction de la taille des envois


3 | © 2012 Axway | All rights reserved.
Nouvelles exigences sur l'infrastructure
     Une pression exacerbée sur les débits


    •  Scalabilité verticale

    •  Scalabilité horizontale

    •  Transfert urgent

    •  Transfert plus rapide

    •  Transfert plus efficace




4 | © 2012 Axway | All rights reserved.
Nouvelles exigences sur l'infrastructure
     Les réponses avec Transfer CFT 3 G


    •  Scalabilité verticale              1024 Transferts simultanés

    •  Scalabilité horizontale            Clustering

    •  Transfert urgent                   Bandwidth priorization

    •  Transfert plus rapide              File Transfer Acceleration

    •  Transfert plus efficace            Pre/Post processing




5 | © 2012 Axway | All rights reserved.
Déplacement de gros fichier
     Tirer parti de la bande passante

    •  File Transfer Acceleration
              –  Gros fichiers
              –  Longue distance (grosse latence)
              –  Bande passante Large (réseaux 10 GBE et plus)




6 | © 2012 Axway | All rights reserved.

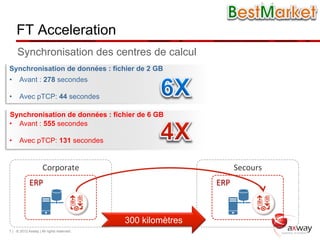

FT Acceleration
     Synchronisation des centres de calcul
Synchronisation de données : fichier de 2 GB
•  Avant : 278 secondes

•  Avec pTCP: 44 secondes

Synchronisation de données : fichier de 6 GB
•  Avant : 555 secondes

•  Avec pTCP: 131 secondes


                    Corporate

                                  Secours

            ERP
                                          ERP




                                          300 kilomètres
7 | © 2012 Axway | All rights reserved.
Contrôle de la bande passante
     QoS (Qualité de Service) & Priorisation


                          Adaptation de la consommation de la bande
                          passante et priorisation des transferts pour chacun
                          des nœuds CFT globalement ou par type de transfert




                          Gestion de la bande passante sur une
                          période de temps déterminée




8 | © 2012 Axway | All rights reserved.
Alerte sanitaire
     Gestion de la bande passante                                   Points
  de
  Vente
  (1
  500)

                                                                                              POS

      Assurer une grande réactivité pour diffuser l‘alerte
      +
      Fournir un suivi précis de l‘état de prise en
      compte de l‘alerte par les magasins
                                                                                              POS



                                                                                              POS



                                                                    Points
  de
  Vente
  (1
  000)

                                                                                              POS

                                                Corporate


                                          ERP

                                                                                              POS



9 | © 2012 Axway | All rights reserved.
Nouvelles exigences sur l'infrastructure
Réduction des coûts

•  Centralisation / Consolidation des infrastructures
   –  Réduction du nombre de datacenter
•  Services partagés
   –  Des plateformes plus grosses partagées entre plusieurs entités
•  Factorisation des ressources
   –  Généralisation de la virtualisation
   –  Banalisation des serveurs
   –  Ressource "à la demande"
Current Transfer CFT infrastructure
     Transfer CFT linked to the application




                                                    Applica<ons




                    10110     10110         10110          10110
                    01101     01101         01101          01101




                            Axway Transfer CFT
                            File Transfer Service


11

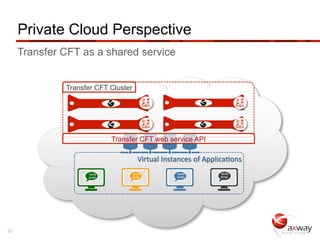

Private Cloud Perspective
     Transfer CFT as a shared service


              Transfer CFT Cluster




                            Transfer CFT web service API

                                        Virtual
  Instances
  of
  Applica<ons

                    10110            10110               10110             10110
                    01101            01101               01101             01101




12
Nouvelles exigences sur l'infrastructure
Réduction des coûts


•  Scalabilité verticale

•  Scalabilité horizontale

•  Partage de service

•  Gestion centralisée

•  Consolidation des outils
Nouvelles exigences sur l'infrastructure
      Les réponses avec Transfer CFT 3 G


     •  Scalabilité verticale              1024 Transferts simultanés

     •  Scalabilité horizontale            Clustering

     •  Partage de service                 Web Services

     •  Gestion centralisée                Consoles centralisées

     •  Consolidation des outils           Mapping commandes FTP




14 | © 2012 Axway | All rights reserved.

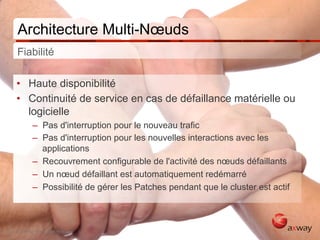

Architecture Multi-Nœuds
      Fiabilité

     •  Haute disponibilité
     •  Continuité de service en cas de défaillance matérielle ou
        logicielle
               –  Pas d'interruption pour le nouveau trafic
               –  Pas d'interruption pour les nouvelles interactions avec les
                  applications
               –  Recouvrement configurable de l'activité des nœuds défaillants
               –  Un nœud défaillant est automatiquement redémarré
               –  Possibilité de gérer les Patches pendant que le cluster est actif



15 | © 2012 Axway | All rights reserved.
Architecture Multi-Nœuds
      Scalabilité horizontale

     •  Support de charge plus importante et plus de trafic grâce
        à l'ajout
        de nouveaux nœuds
     •  Le trafic sortant est réparti entre les nœuds
     •  Le trafic entrant est géré par l'infrastructure existante
     •  Jusqu'à 4 nœuds pour l'instant (sera étendu)




16 | © 2012 Axway | All rights reserved.

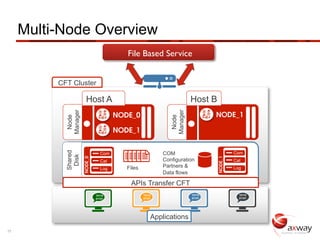

Multi-Node Overview
                                          File Based Service



          CFT Cluster

                        Host A                                         Host B
            Manager




                                                             Manager
                                       NODE_0                                  NODE_1
             Node




                                                              Node
                                       NODE_1
            Shared




                                 Com                      COM                            Com
             Disk




                                                                                NODE_1
                      NODE_0




                                 Cat                      Configuration                  Cat
                                 Log      Files           Partners &                     Log
                                                          Data flows

                                           APIs Transfer CFT
                               10110              10110                10110               10110
                               01101              01101                01101               01101




                                                      Applications
17

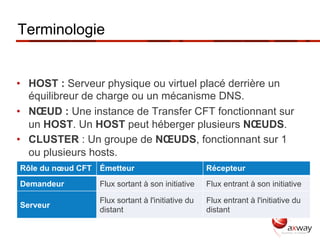

Terminologie


•  HOST : Serveur physique ou virtuel placé derrière un
   équilibreur de charge ou un mécanisme DNS.
•  NŒUD : Une instance de Transfer CFT fonctionnant sur
   un HOST. Un HOST peut héberger plusieurs NŒUDS.
•  CLUSTER : Un groupe de NŒUDS, fonctionnant sur 1
   ou plusieurs hosts.
Rôle du nœud CFT   Émetteur                         Récepteur
Demandeur          Flux sortant à son initiative    Flux entrant à son initiative

                   Flux sortant à l'initiative du   Flux entrant à l'initiative du
Serveur
                   distant                          distant

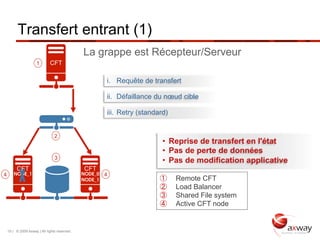

Transfert entrant (1)
                                               La grappe est Récepteur/Serveur
                      1       CFT

                                                        i.  Requête de transfert

                                                        ii.  Défaillance du nœud cible

                                                        iii.  Retry (standard)


                                 2
                                                                            •  Reprise de transfert en l'état
                                                                            •  Pas de perte de données
                                 3
                                                                            •  Pas de modification applicative
         CFT                                    CFT
4       NODE_1                                 NODE_0   4
                                               NODE_1                      ①     Remote CFT
                                                                           ②     Load Balancer
                                                                           ③     Shared File system
                                                                           ④     Active CFT node


    19 | © 2009 Axway | All rights reserved.
Transfert entrant (2)
                                               La grappe est Récepteur / Demandeur
                      1       CFT

                                                            i.  Requête de transfert

                                                            ii.  Démarrage du transfert

                                                            iii.  Défaillance du nœud cible

                                                            iv.  Retry (standard)
                                 2
                                                                             •  Reprise de transfert en l'état
                                                                             •  Pas de perte de données
                                 3
                                                                             •  Pas de modification applicative
         CFT                                    CFT
4                                              NODE_0   4
        NODE_1                                 NODE_1                       ①       Remote CFT
                                                                            ②       Load Balancer
                                                                            ③       Shared File system
                                                                            ④       Active CFT node

                            APIs
    20 | © 2009 Axway | All rights reserved.

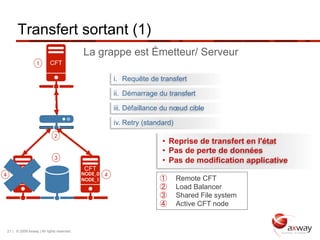

Transfert sortant (1)
                                               La grappe est Émetteur/ Serveur
                      1       CFT

                                                            i.  Requête de transfert

                                                            ii.  Démarrage du transfert

                                                            iii.  Défaillance du nœud cible

                                                            iv.  Retry (standard)
                                 2
                                                                             •  Reprise de transfert en l'état
                                                                             •  Pas de perte de données
                                 3
                                                                             •  Pas de modification applicative
         CFT                                    CFT
4       NODE_1                                 NODE_0   4
                                               NODE_1                       ①       Remote CFT
                                                                            ②       Load Balancer
                                                                            ③       Shared File system
                                                                            ④       Active CFT node


    21 | © 2009 Axway | All rights reserved.

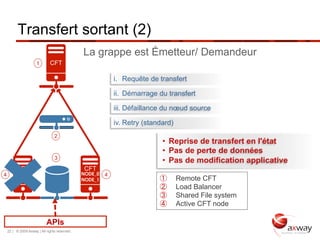

Transfert sortant (2)
                                               La grappe est Émetteur/ Demandeur
                      1       CFT

                                                            i.  Requête de transfert

                                                            ii.  Démarrage du transfert

                                                            iii.  Défaillance du nœud source

                                                            iv.  Retry (standard)
                                 2
                                                                             •  Reprise de transfert en l'état
                                                                             •  Pas de perte de données
                                 3
                                                                             •  Pas de modification applicative
         CFT                                    CFT
4       NODE_1                                 NODE_0   4
                                               NODE_1                       ①       Remote CFT
                                                                            ②       Load Balancer
                                                                            ③       Shared File system
                                                                            ④       Active CFT node

                            APIs
    22 | © 2009 Axway | All rights reserved.
Architecture multi-nœuds
      Le gestionnaire de nœud
                                                                                                                         Host

                                                                                                  Copilot

                                                                                   UI
  Server


                                             Node

                     Connec<on

                                           Manager
                         Dispatcher












                                                            Node
  0


                                                            Node
  1





23 | © 2012 Axway | All rights reserved.
Extension du réseau
      Haute disponibilité et scabilité horizontale                   Points
  de
  Vente
  (1
  500)

                                                                                               POS

       Sécurisation du délai de remontée des
       ventes
       +
                                                                                               POS

       Sécurisation de l'infrastructure d'échange


                  = Sécurisation des affaires                                                  POS



                                                                     Points
  de
  Vente
  (1
  000)

                                                 Corporate

                               POS

                                           ERP


                                                                                               POS



24 | © 2012 Axway | All rights reserved.
Démonstration




| © 2012 Axway | All rights reserved.

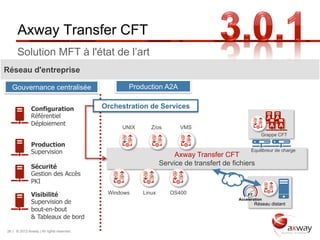

Axway Transfer CFT
      Solution MFT à l'état de l’art
Réseau d'entreprise

   Gouvernance centralisée                        Production A2A


              Configuration                Orchestration de Services
              Référentiel                                                                           A A
              Déploiement                                                                            A A
                                                UNIX      Z/os        VMS
                                                                                                  Grappe CFT

              Production
              Supervision                                                                    Equilibreur de charge
                                                                    Axway Transfer CFT
              Sécurité
                                                               Service de transfert de fichiers
              Gestion des Accès
              PKI

              Visibilité                    Windows    Linux      OS400
              Supervision de                                                                  Réseau distant
              bout-en-bout
              & Tableaux de bord

26 | © 2012 Axway | All rights reserved.
La suite de 10:00 à 10:45 le :
•  31 mai
                Inscrivez Vous !
               http://www.axway.fr/evenements-communaute/evenements




    Merci !


  Vos questions via courriel à : hfuerst@axway.com

Contenu connexe

Tendances

Gestion d’une agence de voyage routière (Blondel Seumo)
Gestion d’une  agence  de  voyage  routière (Blondel Seumo)Gestion d’une  agence  de  voyage  routière (Blondel Seumo)
Gestion d’une agence de voyage routière (Blondel Seumo)
Gantner Technologies


Tendances (20)

Rapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application AndroidRapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application Android

Rapport projet fin d'étude
Rapport projet fin d'étudeRapport projet fin d'étude
Rapport projet fin d'étude

Un introduction à Pig
Un introduction à PigUn introduction à Pig
Un introduction à Pig

mémoire SOUTENU 20-05-21.pdf
mémoire SOUTENU 20-05-21.pdfmémoire SOUTENU 20-05-21.pdf
mémoire SOUTENU 20-05-21.pdf

Présentation de mon PFE
Présentation de mon PFEPrésentation de mon PFE
Présentation de mon PFE

LOG4J
LOG4JLOG4J
LOG4J

Introduction to Multimedia Design and Development
Introduction to Multimedia Design and DevelopmentIntroduction to Multimedia Design and Development
Introduction to Multimedia Design and Development

Réseau de capteurs sans fil
Réseau de capteurs sans fil  Réseau de capteurs sans fil
Réseau de capteurs sans fil

Slide rattrapage ESD Module Forensic
Slide rattrapage ESD Module ForensicSlide rattrapage ESD Module Forensic
Slide rattrapage ESD Module Forensic

Gestion d’une agence de voyage routière (Blondel Seumo)
Gestion d’une  agence  de  voyage  routière (Blondel Seumo)Gestion d’une  agence  de  voyage  routière (Blondel Seumo)
Gestion d’une agence de voyage routière (Blondel Seumo)

Gestion d’un projet informatique
Gestion d’un projet informatiqueGestion d’un projet informatique
Gestion d’un projet informatique

Introduction au Cloud Computing
Introduction au Cloud Computing Introduction au Cloud Computing
Introduction au Cloud Computing

Rapport PFE Développent d'une application bancaire mobile
Rapport PFE Développent d'une application bancaire mobileRapport PFE Développent d'une application bancaire mobile
Rapport PFE Développent d'une application bancaire mobile

Presentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help deskPresentation pfe gestion parc informatique et help desk
Presentation pfe gestion parc informatique et help desk

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets

Système de supervision des réseaux de capteurs sans fil
Système de supervision des réseaux de capteurs sans filSystème de supervision des réseaux de capteurs sans fil
Système de supervision des réseaux de capteurs sans fil

curriculum vitae
curriculum vitaecurriculum vitae
curriculum vitae

Project equivalent to two classes presentation(présentation de projet P2M)
Project equivalent to two classes presentation(présentation de projet P2M)Project equivalent to two classes presentation(présentation de projet P2M)
Project equivalent to two classes presentation(présentation de projet P2M)

6_ Extension_portail_pour Transfer CFT
6_ Extension_portail_pour Transfer CFT6_ Extension_portail_pour Transfer CFT
6_ Extension_portail_pour Transfer CFT

Guide Unity 3D pdf
Guide Unity 3D pdfGuide Unity 3D pdf
Guide Unity 3D pdf


Similaire à 5-CFT Composant Vital Infrastructure d\’échange

L’évolution des serveurs dédiés vers le Bare Metal et les instances : comm...
L’évolution des serveurs dédiés vers le Bare Metal et les instances : comm...L’évolution des serveurs dédiés vers le Bare Metal et les instances : comm...
L’évolution des serveurs dédiés vers le Bare Metal et les instances : comm...
Scaleway

Développer et déployer WordPress en environnement microsoft
Développer et déployer WordPress en environnement microsoftDévelopper et déployer WordPress en environnement microsoft
Développer et déployer WordPress en environnement microsoft
LeTesteur

IPv6 within the wallon public sector, the AWT case V2
IPv6 within the wallon public sector, the AWT case V2IPv6 within the wallon public sector, the AWT case V2
IPv6 within the wallon public sector, the AWT case V2
ir. Carmelo Zaccone

Track 1 - Atelier 3 - Implémentation de cloud d'entreprise par Edifixio
Track 1 - Atelier 3 - Implémentation de cloud d'entreprise par EdifixioTrack 1 - Atelier 3 - Implémentation de cloud d'entreprise par Edifixio
Track 1 - Atelier 3 - Implémentation de cloud d'entreprise par Edifixio
Amazon Web Services


Similaire à 5-CFT Composant Vital Infrastructure d\’échange (20)

Partie I – Décodage technologie ADN
Partie I – Décodage technologie ADNPartie I – Décodage technologie ADN
Partie I – Décodage technologie ADN

Integra - AG France IX - 30 Septembre 2011
Integra - AG France IX - 30 Septembre 2011Integra - AG France IX - 30 Septembre 2011
Integra - AG France IX - 30 Septembre 2011

L’évolution des serveurs dédiés vers le Bare Metal et les instances : comm...
L’évolution des serveurs dédiés vers le Bare Metal et les instances : comm...L’évolution des serveurs dédiés vers le Bare Metal et les instances : comm...
L’évolution des serveurs dédiés vers le Bare Metal et les instances : comm...

IT FUTURE 2011 - Présentation de Net app
IT FUTURE 2011 - Présentation de Net appIT FUTURE 2011 - Présentation de Net app
IT FUTURE 2011 - Présentation de Net app

2- 2012 Lancement Generation 3 Transfer CFT
2- 2012 Lancement Generation 3 Transfer CFT2- 2012 Lancement Generation 3 Transfer CFT
2- 2012 Lancement Generation 3 Transfer CFT

Introduction à Cloud Foundry et au PaaS
Introduction à Cloud Foundry et au PaaSIntroduction à Cloud Foundry et au PaaS
Introduction à Cloud Foundry et au PaaS

Optimisation des réseaux WAN avec CISCO WAAS
Optimisation des réseaux WAN avec CISCO WAASOptimisation des réseaux WAN avec CISCO WAAS
Optimisation des réseaux WAN avec CISCO WAAS

Retour d&rsquo;expérience GlobeCast : Réduisez votre TCO avec les abonnements...
Retour d&rsquo;expérience GlobeCast : Réduisez votre TCO avec les abonnements...Retour d&rsquo;expérience GlobeCast : Réduisez votre TCO avec les abonnements...
Retour d&rsquo;expérience GlobeCast : Réduisez votre TCO avec les abonnements...

Azure Service Fabric pour les développeurs
Azure Service Fabric pour les développeursAzure Service Fabric pour les développeurs
Azure Service Fabric pour les développeurs

IT Future 2012 - Fujitsu France solutions NetApp
IT Future 2012 - Fujitsu France solutions NetAppIT Future 2012 - Fujitsu France solutions NetApp
IT Future 2012 - Fujitsu France solutions NetApp

L'optimisation des réseaux WAN avec CISCO WAAS
L'optimisation des réseaux WAN avec CISCO WAASL'optimisation des réseaux WAN avec CISCO WAAS
L'optimisation des réseaux WAN avec CISCO WAAS

Développer et déployer WordPress en environnement microsoft
Développer et déployer WordPress en environnement microsoftDévelopper et déployer WordPress en environnement microsoft
Développer et déployer WordPress en environnement microsoft

Win Cloud One : keep it Safe, Simple & Smart !
Win Cloud One : keep it Safe, Simple & Smart !Win Cloud One : keep it Safe, Simple & Smart !
Win Cloud One : keep it Safe, Simple & Smart !

IPv6 within the wallon public sector, the AWT case V2
IPv6 within the wallon public sector, the AWT case V2IPv6 within the wallon public sector, the AWT case V2
IPv6 within the wallon public sector, the AWT case V2

Gab17 lyon-rex build dev ops sur une infra iaas-paas multisite-by-matthieupetite
Gab17 lyon-rex build dev ops sur une infra iaas-paas multisite-by-matthieupetiteGab17 lyon-rex build dev ops sur une infra iaas-paas multisite-by-matthieupetite
Gab17 lyon-rex build dev ops sur une infra iaas-paas multisite-by-matthieupetite

AFUP 2010 : Industrialisation de PHP, l'exemple de CANAL+
AFUP 2010 : Industrialisation de PHP, l'exemple de CANAL+AFUP 2010 : Industrialisation de PHP, l'exemple de CANAL+
AFUP 2010 : Industrialisation de PHP, l'exemple de CANAL+

Propostion un Iaas
Propostion un IaasPropostion un Iaas
Propostion un Iaas

Quelles architectures pour vos applications Cloud, de la VM au conteneur : ça...
Quelles architectures pour vos applications Cloud, de la VM au conteneur : ça...Quelles architectures pour vos applications Cloud, de la VM au conteneur : ça...
Quelles architectures pour vos applications Cloud, de la VM au conteneur : ça...

Atelier Hitachi Information forum 2012 - Le Conseil Général du Val de Marne d...
Atelier Hitachi Information forum 2012 - Le Conseil Général du Val de Marne d...Atelier Hitachi Information forum 2012 - Le Conseil Général du Val de Marne d...
Atelier Hitachi Information forum 2012 - Le Conseil Général du Val de Marne d...

Track 1 - Atelier 3 - Implémentation de cloud d'entreprise par Edifixio
Track 1 - Atelier 3 - Implémentation de cloud d'entreprise par EdifixioTrack 1 - Atelier 3 - Implémentation de cloud d'entreprise par Edifixio
Track 1 - Atelier 3 - Implémentation de cloud d'entreprise par Edifixio


5-CFT Composant Vital Infrastructure d\’échange

  • 1. Rejoignez le hub viadeo Transfer CFT http://www.viadeo.com/groups/?containerId=0021dg8qf200p0qb Transfer CFT, composant vital des infrastructures d'échange Jean-Claude Bellando, Chef de Produit Marketing Transfer CFT La suite de 10:00 à 10:45 le : •  31 mai Vos questions par email à : hfuerst@axway.com | © 2012 Axway | All rights reserved.
  • 2. Les ambitions du MFT en Interne Fiabilité Visibilité •  https://www.youtube.com/ watch? v=qpy3rtljqdY&feature=pl cp&context=C4f981c2VD vjVQa1PpcFP6TIjukxCcR 3Ox7paL9Tfn7p6_l9GF- T4%3D https://www.youtube.com/watch?v=e8_oz2ALXdw https://www.youtube.com/watch?v=qpy3rtljqdY 2 | © 2012 Axway | All rights reserved.
  • 3. Nouvelles exigences sur l'infrastructure Une pression exacerbée sur les débits •  Augmentation des volumes d'échange –  le nombre d'interaction s'accroît sans cesse –  la taille des fichiers s'accroît sans cesse •  Besoin de –  Scalabilité verticale –  Scalabilité horizontale –  Meilleure utilisation de la bande passante •  Gestion des priorités, =f(contrat de niveau de service) •  Utilisation de protocoles plus performants •  Réduction de la taille des envois 3 | © 2012 Axway | All rights reserved.
  • 4. Nouvelles exigences sur l'infrastructure Une pression exacerbée sur les débits •  Scalabilité verticale •  Scalabilité horizontale •  Transfert urgent •  Transfert plus rapide •  Transfert plus efficace 4 | © 2012 Axway | All rights reserved.
  • 5. Nouvelles exigences sur l'infrastructure Les réponses avec Transfer CFT 3 G •  Scalabilité verticale 1024 Transferts simultanés •  Scalabilité horizontale Clustering •  Transfert urgent Bandwidth priorization •  Transfert plus rapide File Transfer Acceleration •  Transfert plus efficace Pre/Post processing 5 | © 2012 Axway | All rights reserved.
  • 6. Déplacement de gros fichier Tirer parti de la bande passante •  File Transfer Acceleration –  Gros fichiers –  Longue distance (grosse latence) –  Bande passante Large (réseaux 10 GBE et plus) 6 | © 2012 Axway | All rights reserved.
  • 7. FT Acceleration Synchronisation des centres de calcul Synchronisation de données : fichier de 2 GB •  Avant : 278 secondes •  Avec pTCP: 44 secondes Synchronisation de données : fichier de 6 GB •  Avant : 555 secondes •  Avec pTCP: 131 secondes Corporate     Secours   ERP   ERP   300 kilomètres 7 | © 2012 Axway | All rights reserved.
  • 8. Contrôle de la bande passante QoS (Qualité de Service) & Priorisation Adaptation de la consommation de la bande passante et priorisation des transferts pour chacun des nœuds CFT globalement ou par type de transfert Gestion de la bande passante sur une période de temps déterminée 8 | © 2012 Axway | All rights reserved.
  • 9. Alerte sanitaire Gestion de la bande passante Points  de  Vente  (1  500)   POS   Assurer une grande réactivité pour diffuser l‘alerte + Fournir un suivi précis de l‘état de prise en compte de l‘alerte par les magasins POS   POS   Points  de  Vente  (1  000)   POS   Corporate     ERP   POS   9 | © 2012 Axway | All rights reserved.
  • 10. Nouvelles exigences sur l'infrastructure Réduction des coûts •  Centralisation / Consolidation des infrastructures –  Réduction du nombre de datacenter •  Services partagés –  Des plateformes plus grosses partagées entre plusieurs entités •  Factorisation des ressources –  Généralisation de la virtualisation –  Banalisation des serveurs –  Ressource "à la demande"
  • 11. Current Transfer CFT infrastructure Transfer CFT linked to the application Applica<ons   10110 10110 10110 10110 01101 01101 01101 01101 Axway Transfer CFT File Transfer Service 11
  • 12. Private Cloud Perspective Transfer CFT as a shared service Transfer CFT Cluster Transfer CFT web service API Virtual  Instances  of  Applica<ons   10110 10110 10110 10110 01101 01101 01101 01101 12
  • 13. Nouvelles exigences sur l'infrastructure Réduction des coûts •  Scalabilité verticale •  Scalabilité horizontale •  Partage de service •  Gestion centralisée •  Consolidation des outils
  • 14. Nouvelles exigences sur l'infrastructure Les réponses avec Transfer CFT 3 G •  Scalabilité verticale 1024 Transferts simultanés •  Scalabilité horizontale Clustering •  Partage de service Web Services •  Gestion centralisée Consoles centralisées •  Consolidation des outils Mapping commandes FTP 14 | © 2012 Axway | All rights reserved.
  • 15. Architecture Multi-Nœuds Fiabilité •  Haute disponibilité •  Continuité de service en cas de défaillance matérielle ou logicielle –  Pas d'interruption pour le nouveau trafic –  Pas d'interruption pour les nouvelles interactions avec les applications –  Recouvrement configurable de l'activité des nœuds défaillants –  Un nœud défaillant est automatiquement redémarré –  Possibilité de gérer les Patches pendant que le cluster est actif 15 | © 2012 Axway | All rights reserved.
  • 16. Architecture Multi-Nœuds Scalabilité horizontale •  Support de charge plus importante et plus de trafic grâce à l'ajout de nouveaux nœuds •  Le trafic sortant est réparti entre les nœuds •  Le trafic entrant est géré par l'infrastructure existante •  Jusqu'à 4 nœuds pour l'instant (sera étendu) 16 | © 2012 Axway | All rights reserved.
  • 17. Multi-Node Overview File Based Service CFT Cluster Host A Host B Manager Manager NODE_0 NODE_1 Node Node NODE_1 Shared Com COM Com Disk NODE_1 NODE_0 Cat Configuration Cat Log Files Partners & Log Data flows APIs Transfer CFT 10110 10110 10110 10110 01101 01101 01101 01101 Applications 17
  • 18. Terminologie •  HOST : Serveur physique ou virtuel placé derrière un équilibreur de charge ou un mécanisme DNS. •  NŒUD : Une instance de Transfer CFT fonctionnant sur un HOST. Un HOST peut héberger plusieurs NŒUDS. •  CLUSTER : Un groupe de NŒUDS, fonctionnant sur 1 ou plusieurs hosts. Rôle du nœud CFT Émetteur Récepteur Demandeur Flux sortant à son initiative Flux entrant à son initiative Flux sortant à l'initiative du Flux entrant à l'initiative du Serveur distant distant
  • 19. Transfert entrant (1) La grappe est Récepteur/Serveur 1 CFT i.  Requête de transfert ii.  Défaillance du nœud cible iii.  Retry (standard) 2 •  Reprise de transfert en l'état •  Pas de perte de données 3 •  Pas de modification applicative CFT CFT 4 NODE_1 NODE_0 4 NODE_1 ①  Remote CFT ②  Load Balancer ③  Shared File system ④  Active CFT node 19 | © 2009 Axway | All rights reserved.
  • 20. Transfert entrant (2) La grappe est Récepteur / Demandeur 1 CFT i.  Requête de transfert ii.  Démarrage du transfert iii.  Défaillance du nœud cible iv.  Retry (standard) 2 •  Reprise de transfert en l'état •  Pas de perte de données 3 •  Pas de modification applicative CFT CFT 4 NODE_0 4 NODE_1 NODE_1 ①  Remote CFT ②  Load Balancer ③  Shared File system ④  Active CFT node APIs 20 | © 2009 Axway | All rights reserved.
  • 21. Transfert sortant (1) La grappe est Émetteur/ Serveur 1 CFT i.  Requête de transfert ii.  Démarrage du transfert iii.  Défaillance du nœud cible iv.  Retry (standard) 2 •  Reprise de transfert en l'état •  Pas de perte de données 3 •  Pas de modification applicative CFT CFT 4 NODE_1 NODE_0 4 NODE_1 ①  Remote CFT ②  Load Balancer ③  Shared File system ④  Active CFT node 21 | © 2009 Axway | All rights reserved.
  • 22. Transfert sortant (2) La grappe est Émetteur/ Demandeur 1 CFT i.  Requête de transfert ii.  Démarrage du transfert iii.  Défaillance du nœud source iv.  Retry (standard) 2 •  Reprise de transfert en l'état •  Pas de perte de données 3 •  Pas de modification applicative CFT CFT 4 NODE_1 NODE_0 4 NODE_1 ①  Remote CFT ②  Load Balancer ③  Shared File system ④  Active CFT node APIs 22 | © 2009 Axway | All rights reserved.
  • 23. Architecture multi-nœuds Le gestionnaire de nœud Host   Copilot   UI  Server   Node     Connec<on   Manager   Dispatcher                   Node  0   Node  1   23 | © 2012 Axway | All rights reserved.
  • 24. Extension du réseau Haute disponibilité et scabilité horizontale Points  de  Vente  (1  500)   POS   Sécurisation du délai de remontée des ventes + POS   Sécurisation de l'infrastructure d'échange = Sécurisation des affaires POS   Points  de  Vente  (1  000)   Corporate     POS   ERP   POS   24 | © 2012 Axway | All rights reserved.
  • 25. Démonstration | © 2012 Axway | All rights reserved.
  • 26. Axway Transfer CFT Solution MFT à l'état de l’art Réseau d'entreprise Gouvernance centralisée Production A2A Configuration Orchestration de Services Référentiel A A Déploiement A A UNIX Z/os VMS Grappe CFT Production Supervision Equilibreur de charge Axway Transfer CFT Sécurité Service de transfert de fichiers Gestion des Accès PKI Visibilité Windows Linux OS400 Supervision de Réseau distant bout-en-bout & Tableaux de bord 26 | © 2012 Axway | All rights reserved.
  • 27. La suite de 10:00 à 10:45 le : •  31 mai Inscrivez Vous ! http://www.axway.fr/evenements-communaute/evenements Merci ! Vos questions via courriel à : hfuerst@axway.com
