1. Architecture de services
web de type ressource
Antoine Pouch
Architecte et chef d‘équipe - DataCandy
design@pouch.name
https://joind.in/12825

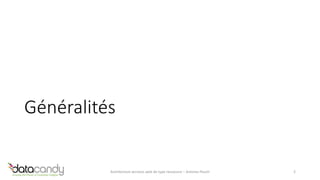

2. Généralités
Architecture services web de type ressource – Antoine Pouch 2

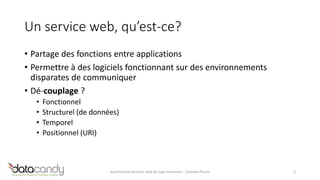

3. Un service web, qu’est-ce?
• Partage des fonctions entre applications
• Permettre à des logiciels fonctionnant sur des environnements
disparates de communiquer
• Dé-couplage ?
• Fonctionnel
• Structurel (de données)
• Temporel
• Positionnel (URI)
Architecture services web de type ressource – Antoine Pouch 3

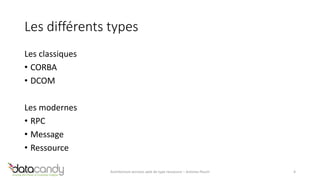

4. Les différents types
Les classiques
• CORBA
• DCOM
Les modernes
• RPC
• Message
• Ressource
Architecture services web de type ressource – Antoine Pouch 4

5. Les différents types d'API - RPC
• Une URL
• Une signature par méthode
• SOAP/XML/WSDL usuellement
Architecture services web de type ressource – Antoine Pouch 5

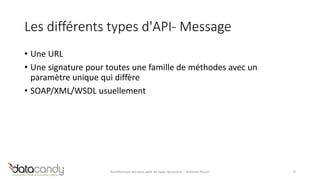

6. Les différents types d'API- Message
• Une URL
• Une signature pour toutes une famille de méthodes avec un
paramètre unique qui diffère
• SOAP/XML/WSDL usuellement
Architecture services web de type ressource – Antoine Pouch 6

7. Les différents types d'API- Ressource
• Une URL par ressource, par action
• Signatures proches, faciles à « deviner »
• Pas toutes REST!
Architecture services web de type ressource – Antoine Pouch 7

8. Les Interactions
Architecture services web de type ressource – Antoine Pouch 8

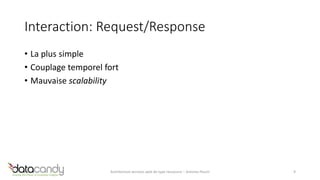

9. Interaction: Request/Response
• La plus simple
• Couplage temporel fort
• Mauvaise scalability
Architecture services web de type ressource – Antoine Pouch 9

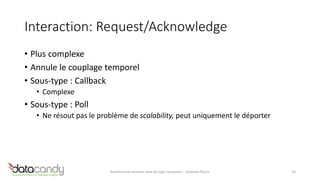

10. Interaction: Request/Acknowledge
• Plus complexe
• Annule le couplage temporel
• Sous-type : Callback
• Complexe
• Sous-type : Poll
• Ne résout pas le problème de scalability, peut uniquement le déporter
Architecture services web de type ressource – Antoine Pouch 10

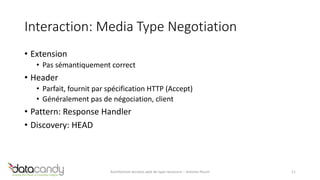

11. Interaction: Media Type Negotiation
• Extension
• Pas sémantiquement correct
• Header
• Parfait, fournit par spécification HTTP (Accept)
• Généralement pas de négociation, client
• Pattern: Response Handler
• Discovery: HEAD
Architecture services web de type ressource – Antoine Pouch 11

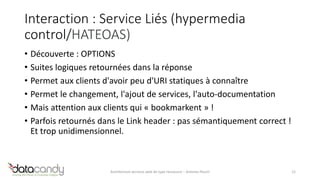

12. Interaction : Service Liés (hypermedia
control/HATEOAS)
• Découverte : OPTIONS
• Suites logiques retournées dans la réponse
• Permet aux clients d'avoir peu d'URI statiques à connaître
• Permet le changement, l'ajout de services, l'auto-documentation
• Mais attention aux clients qui « bookmarkent » !
• Parfois retournés dans le Link header : pas sémantiquement correct !
Et trop unidimensionnel.
Architecture services web de type ressource – Antoine Pouch 12

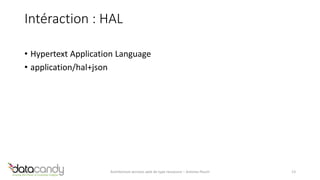

13. Intéraction : HAL
• Hypertext Application Language
• application/hal+json
Architecture services web de type ressource – Antoine Pouch 13

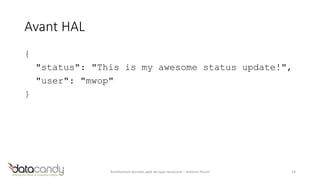

14. Avant HAL
{
"status": "This is my awesome status update!",
"user": "mwop"
}
Architecture services web de type ressource – Antoine Pouch 14

15. Avec HAL
{
"_links": {
"self": {"href": "http://example.com/api/status/1347"}
},
"id": "1347",
"timestamp": "2013-02-11 23:33:47",
"status": "This is my awesome status update!",
"_embedded": {
"user": {
"_links": {
"self": {"href": "http://example.com/api/user/mwop"}
},
"id": "mwop",
"name": "Matthew Weier O'Phinney",
"url": "http://mwop.net"
}
}
}
Architecture services web de type ressource – Antoine Pouch 15

16. Implémentation
Architecture services web de type ressource – Antoine Pouch 16

17. Data Transfer Objects
• Pour éviter l'annotation des Domain Objects (Couplage Structurel Très
Fort, références circulaires)
• POPOs : manipulent types génériques ou autres DTOs
• Créés en entrée par un Request Mapper ou un déserialiseur
• Utilisés en sortie par un Response Mapper ou un sérialiseur
• Le Mapping peut être centralisés et formalisé en fichiers de
configuration
• Introduisent de la lourdeur
Architecture services web de type ressource – Antoine Pouch 17

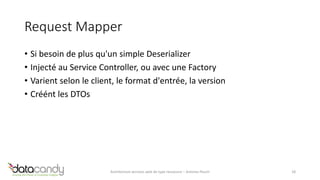

18. Request Mapper
• Si besoin de plus qu'un simple Deserializer
• Injecté au Service Controller, ou avec une Factory
• Varient selon le client, le format d'entrée, la version
• Créént les DTOs
Architecture services web de type ressource – Antoine Pouch 18

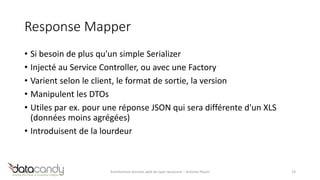

19. Response Mapper
• Si besoin de plus qu'un simple Serializer
• Injecté au Service Controller, ou avec une Factory
• Varient selon le client, le format de sortie, la version
• Manipulent les DTOs
• Utiles par ex. pour une réponse JSON qui sera différente d'un XLS
(données moins agrégées)
• Introduisent de la lourdeur
Architecture services web de type ressource – Antoine Pouch 19

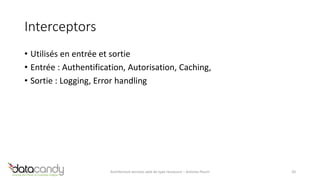

20. Interceptors
• Utilisés en entrée et sortie
• Entrée : Authentification, Autorisation, Caching,
• Sortie : Logging, Error handling
Architecture services web de type ressource – Antoine Pouch 20

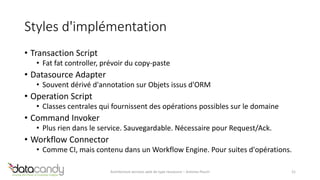

21. Styles d'implémentation
• Transaction Script
• Fat fat controller, prévoir du copy-paste
• Datasource Adapter
• Souvent dérivé d'annotation sur Objets issus d'ORM
• Operation Script
• Classes centrales qui fournissent des opérations possibles sur le domaine
• Command Invoker
• Plus rien dans le service. Sauvegardable. Nécessaire pour Request/Ack.
• Workflow Connector
• Comme CI, mais contenu dans un Workflow Engine. Pour suites d'opérations.
Architecture services web de type ressource – Antoine Pouch 21

22. Déroulement
Architecture services web de type ressource – Antoine Pouch 22

23. Préparation
Architecture services web de type ressource – Antoine Pouch 23

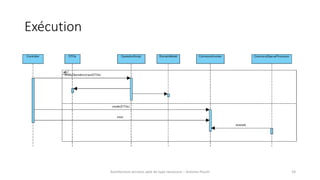

24. Exécution
Architecture services web de type ressource – Antoine Pouch 24

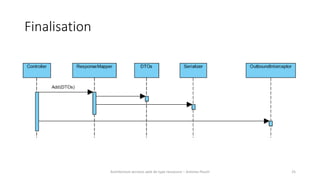

25. Finalisation
Architecture services web de type ressource – Antoine Pouch 25

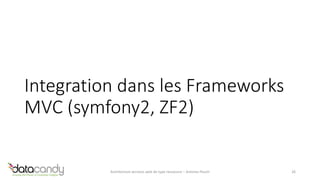

26. Integration dans les Frameworks
MVC (symfony2, ZF2)
Architecture services web de type ressource – Antoine Pouch 26

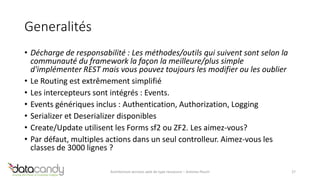

27. Generalités
• Décharge de responsabilité : Les méthodes/outils qui suivent sont selon la
communauté du framework la façon la meilleure/plus simple
d'implémenter REST mais vous pouvez toujours les modifier ou les oublier
• Le Routing est extrêmement simplifié
• Les intercepteurs sont intégrés : Events.
• Events génériques inclus : Authentication, Authorization, Logging
• Serializer et Deserializer disponibles
• Create/Update utilisent les Forms sf2 ou ZF2. Les aimez-vous?
• Par défaut, multiples actions dans un seul controlleur. Aimez-vous les
classes de 3000 lignes ?
Architecture services web de type ressource – Antoine Pouch 27

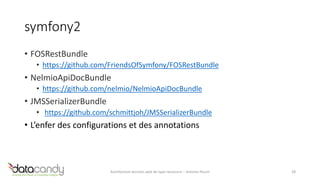

28. symfony2
• FOSRestBundle
• https://github.com/FriendsOfSymfony/FOSRestBundle
• NelmioApiDocBundle
• https://github.com/nelmio/NelmioApiDocBundle
• JMSSerializerBundle
• https://github.com/schmittjoh/JMSSerializerBundle
• L’enfer des configurations et des annotations
Architecture services web de type ressource – Antoine Pouch 28

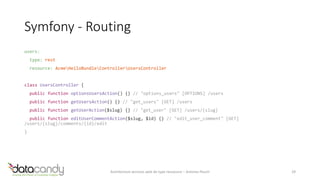

29. Symfony - Routing
users:
type: rest
resource: AcmeHelloBundleControllerUsersController
class UsersController {
public function optionsUsersAction() {} // "options_users" [OPTIONS] /users
public function getUsersAction() {} // "get_users" [GET] /users
public function getUserAction($slug) {} // "get_user" [GET] /users/{slug}
public function editUserCommentAction($slug, $id) {} // "edit_user_comment" [GET]
/users/{slug}/comments/{id}/edit
}
Architecture services web de type ressource – Antoine Pouch 29

30. Symfony – Routing not simplified
/**
* List all notes.
*
* @ApiDoc(
* resource = true,
* statusCodes = {
* 200 = "Returned when successful"
* }
* )
*
* @AnnotationsQueryParam(name="offset", requirements="d+", nullable=true, description="Offset from which to start listing notes.")
* @AnnotationsQueryParam(name="limit", requirements="d+", default="5", description="How many notes to return.")
*
* @AnnotationsView()
*
* @param Request $request the request object
* @param ParamFetcherInterface $paramFetcher param fetcher service
*
* @return array
*/
public function getNotesAction(Request $request, ParamFetcherInterface $paramFetcher)
Architecture services web de type ressource – Antoine Pouch 30

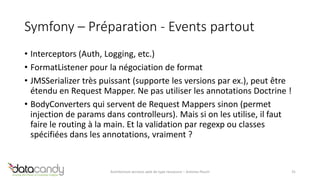

31. Symfony – Préparation - Events partout
• Interceptors (Auth, Logging, etc.)
• FormatListener pour la négociation de format
• JMSSerializer très puissant (supporte les versions par ex.), peut être
étendu en Request Mapper. Ne pas utiliser les annotations Doctrine !
• BodyConverters qui servent de Request Mappers sinon (permet
injection de params dans controlleurs). Mais si on les utilise, il faut
faire le routing à la main. Et la validation par regexp ou classes
spécifiées dans les annotations, vraiment ?
Architecture services web de type ressource – Antoine Pouch 31

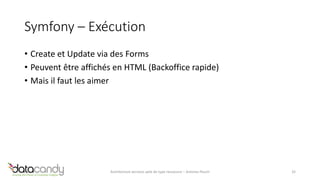

32. Symfony – Exécution
• Create et Update via des Forms
• Peuvent être affichés en HTML (Backoffice rapide)
• Mais il faut les aimer
Architecture services web de type ressource – Antoine Pouch 32

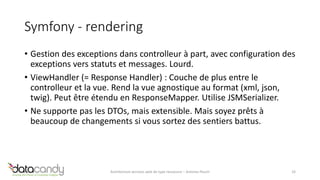

33. Symfony - rendering
• Gestion des exceptions dans controlleur à part, avec configuration des
exceptions vers statuts et messages. Lourd.
• ViewHandler (= Response Handler) : Couche de plus entre le
controlleur et la vue. Rend la vue agnostique au format (xml, json,
twig). Peut être étendu en ResponseMapper. Utilise JSMSerializer.
• Ne supporte pas les DTOs, mais extensible. Mais soyez prêts à
beaucoup de changements si vous sortez des sentiers battus.
Architecture services web de type ressource – Antoine Pouch 33

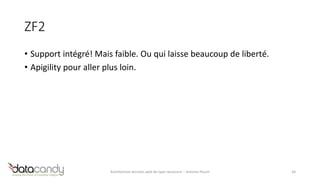

34. ZF2
• Support intégré! Mais faible. Ou qui laisse beaucoup de liberté.
• Apigility pour aller plus loin.
Architecture services web de type ressource – Antoine Pouch 34

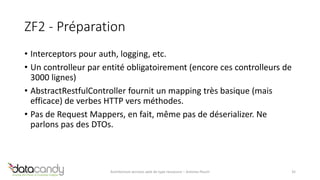

35. ZF2 - Préparation
• Interceptors pour auth, logging, etc.
• Un controlleur par entité obligatoirement (encore ces controlleurs de
3000 lignes)
• AbstractRestfulController fournit un mapping très basique (mais
efficace) de verbes HTTP vers méthodes.
• Pas de Request Mappers, en fait, même pas de déserializer. Ne
parlons pas des DTOs.
Architecture services web de type ressource – Antoine Pouch 35

36. ZF2 – Exécution
• Create et Update via des Forms
• Peuvent être affichés en HTML (Backoffice rapide)
• Mais il faut les aimer
• Moins forcé de les utiliser que dans sf2
Architecture services web de type ressource – Antoine Pouch 36

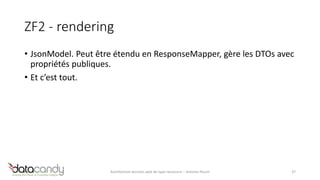

37. ZF2 - rendering
• JsonModel. Peut être étendu en ResponseMapper, gère les DTOs avec
propriétés publiques.
• Et c’est tout.
Architecture services web de type ressource – Antoine Pouch 37

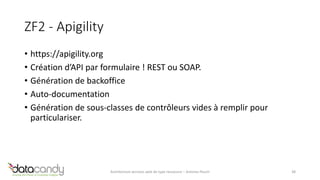

38. ZF2 - Apigility
• https://apigility.org
• Création d’API par formulaire ! REST ou SOAP.
• Génération de backoffice
• Auto-documentation
• Génération de sous-classes de contrôleurs vides à remplir pour
particulariser.
Architecture services web de type ressource – Antoine Pouch 38

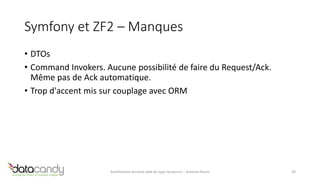

39. Symfony et ZF2 – Manques
• DTOs
• Command Invokers. Aucune possibilité de faire du Request/Ack.
Même pas de Ack automatique.
• Trop d'accent mis sur couplage avec ORM
Architecture services web de type ressource – Antoine Pouch 39

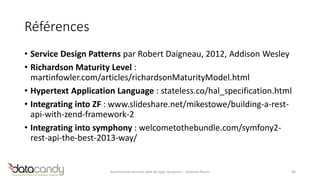

40. Références
• Service Design Patterns par Robert Daigneau, 2012, Addison Wesley
• Richardson Maturity Level :
martinfowler.com/articles/richardsonMaturityModel.html
• Hypertext Application Language : stateless.co/hal_specification.html
• Integrating into ZF : www.slideshare.net/mikestowe/building-a-rest-api-
with-zend-framework-2
• Integrating into symphony : welcometothebundle.com/symfony2-
rest-api-the-best-2013-way/
Architecture services web de type ressource – Antoine Pouch 40
