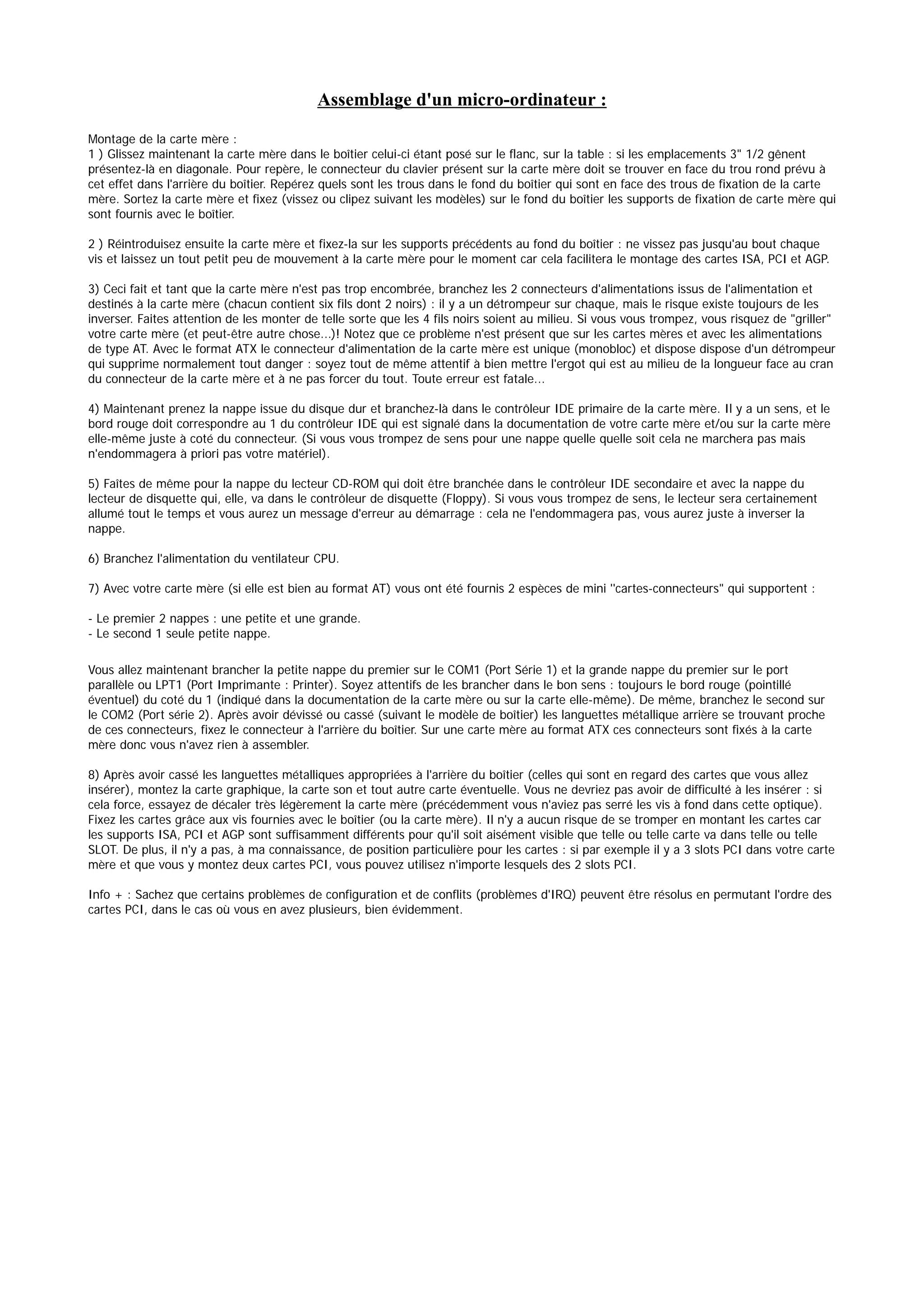

1. Assemblage d'un micro-ordinateur :
Montage de la carte mère :
1 ) Glissez maintenant la carte mère dans le boîtier celui-ci étant posé sur le flanc, sur la table : si les emplacements 3" 1/2 gênent
présentez-là en diagonale. Pour repère, le connecteur du clavier présent sur la carte mère doit se trouver en face du trou rond prévu à
cet effet dans l'arrière du boîtier. Repérez quels sont les trous dans le fond du boîtier qui sont en face des trous de fixation de la carte
mère. Sortez la carte mère et fixez (vissez ou clipez suivant les modèles) sur le fond du boîtier les supports de fixation de carte mère qui
sont fournis avec le boîtier.
2 ) Réintroduisez ensuite la carte mère et fixez-la sur les supports précédents au fond du boîtier : ne vissez pas jusqu'au bout chaque
vis et laissez un tout petit peu de mouvement à la carte mère pour le moment car cela facilitera le montage des cartes ISA, PCI et AGP.
3) Ceci fait et tant que la carte mère n'est pas trop encombrée, branchez les 2 connecteurs d'alimentations issus de l'alimentation et
destinés à la carte mère (chacun contient six fils dont 2 noirs) : il y a un détrompeur sur chaque, mais le risque existe toujours de les
inverser. Faites attention de les monter de telle sorte que les 4 fils noirs soient au milieu. Si vous vous trompez, vous risquez de "griller"
votre carte mère (et peut-être autre chose...)! Notez que ce problème n'est présent que sur les cartes mères et avec les alimentations
de type AT. Avec le format ATX le connecteur d'alimentation de la carte mère est unique (monobloc) et dispose dispose d'un détrompeur
qui supprime normalement tout danger : soyez tout de même attentif à bien mettre l'ergot qui est au milieu de la longueur face au cran
du connecteur de la carte mère et à ne pas forcer du tout. Toute erreur est fatale...
4) Maintenant prenez la nappe issue du disque dur et branchez-là dans le contrôleur IDE primaire de la carte mère. Il y a un sens, et le
bord rouge doit correspondre au 1 du contrôleur IDE qui est signalé dans la documentation de votre carte mère et/ou sur la carte mère
elle-même juste à coté du connecteur. (Si vous vous trompez de sens pour une nappe quelle quelle soit cela ne marchera pas mais
n'endommagera à priori pas votre matériel).
5) Faîtes de même pour la nappe du lecteur CD-ROM qui doit être branchée dans le contrôleur IDE secondaire et avec la nappe du
lecteur de disquette qui, elle, va dans le contrôleur de disquette (Floppy). Si vous vous trompez de sens, le lecteur sera certainement
allumé tout le temps et vous aurez un message d'erreur au démarrage : cela ne l'endommagera pas, vous aurez juste à inverser la
nappe.
6) Branchez l'alimentation du ventilateur CPU.
7) Avec votre carte mère (si elle est bien au format AT) vous ont été fournis 2 espèces de mini ''cartes-connecteurs" qui supportent :
- Le premier 2 nappes : une petite et une grande.
- Le second 1 seule petite nappe.
Vous allez maintenant brancher la petite nappe du premier sur le COM1 (Port Série 1) et la grande nappe du premier sur le port
parallèle ou LPT1 (Port Imprimante : Printer). Soyez attentifs de les brancher dans le bon sens : toujours le bord rouge (pointillé
éventuel) du coté du 1 (indiqué dans la documentation de la carte mère ou sur la carte elle-même). De même, branchez le second sur
le COM2 (Port série 2). Après avoir dévissé ou cassé (suivant le modèle de boîtier) les languettes métallique arrière se trouvant proche
de ces connecteurs, fixez le connecteur à l'arrière du boîtier. Sur une carte mère au format ATX ces connecteurs sont fixés à la carte
mère donc vous n'avez rien à assembler.
8) Après avoir cassé les languettes métalliques appropriées à l'arrière du boîtier (celles qui sont en regard des cartes que vous allez
insérer), montez la carte graphique, la carte son et tout autre carte éventuelle. Vous ne devriez pas avoir de difficulté à les insérer : si
cela force, essayez de décaler très légèrement la carte mère (précédemment vous n'aviez pas serré les vis à fond dans cette optique).
Fixez les cartes grâce aux vis fournies avec le boîtier (ou la carte mère). Il n'y a aucun risque de se tromper en montant les cartes car
les supports ISA, PCI et AGP sont suffisamment différents pour qu'il soit aisément visible que telle ou telle carte va dans telle ou telle
SLOT. De plus, il n'y a pas, à ma connaissance, de position particulière pour les cartes : si par exemple il y a 3 slots PCI dans votre carte
mère et que vous y montez deux cartes PCI, vous pouvez utilisez n'importe lesquels des 2 slots PCI.
Info + : Sachez que certains problèmes de configuration et de conflits (problèmes d'IRQ) peuvent être résolus en permutant l'ordre des
cartes PCI, dans le cas où vous en avez plusieurs, bien évidemment.
