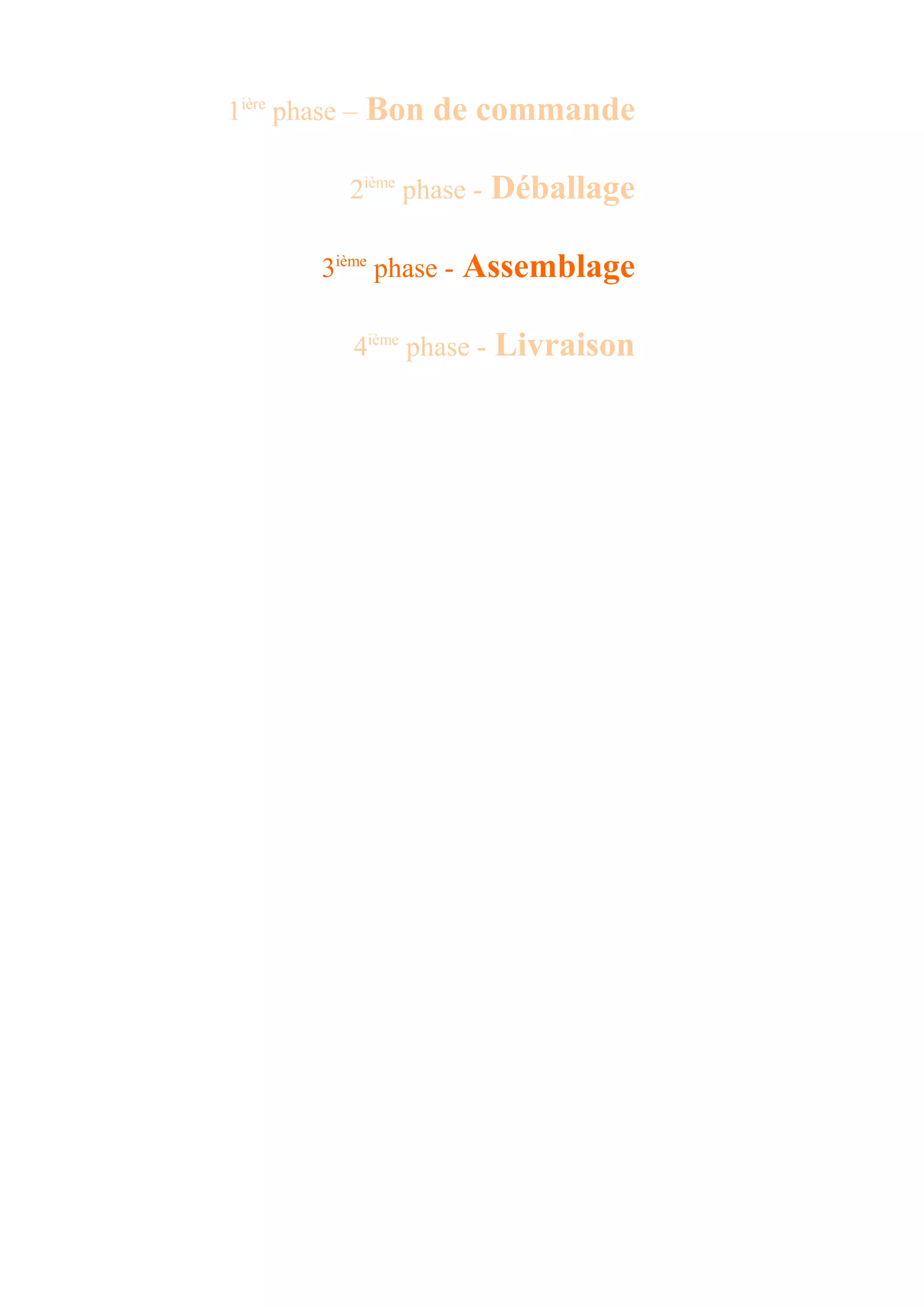

1. 1ière phase – Bon de commande
2ième phase - Déballage
3ième phase - Assemblage
4ième phase - Livraison

2. Déroulement
Préparer le matériel
• Notifier le « bon de sortie de matériel »
• Identifier les différentes vis utilisées dans l’assemblage du microordinateur
• Préparer et anticiper l’utilisation de la visserie pour l’assemblage
• Sélectionner les documents « utiles » et nécessaires à l’assemblage
• Préparer un plan de travail suffisamment vaste pour réaliser l’assemblage d’un
microordinateur en respectant les précautions d'usage
Assembler le matériel en respectant le déroulement proposé
Vérifier le fonctionnement du microordinateur assemblé

3. Préparer le matériel
Notifier le « bon de sortie de matériel »
‰ Utiliser le formulaire de « bon de commande » et afficher la vue « bon de sortie »
‰ Réunir les différents éléments matériels requis et renseigner le « bon de sortie »
‰ Imprimer le « bon de sortie »
Identifier les différentes vis utilisées dans l’assemblage du microordinateur
‰ Trier par catégorie la visserie fournie avec le boîtier et la carte mère
Préparer et anticiper l’utilisation de la visserie pour l’assemblage
‰ Pour les vis repérées 1, 3, 4, 5 et 6 remarquez la différence du pas de vis, les uns sont plus large
que les autres (pas américain/européen).
‰ Vérifier l’utilisation de ces vis sur le matériel
• Prenez le lecteur DVD et le Disque dur et essayez les deux vis pour identifier laquelle doit
être utilisée.
Une mauvaise utilisation d’une vis sur un matériel (lecteur de disque, disque dur, capot de boîtier,
…) endommage de manière irrémédiable le taraudage.

4. ‰ Indiquer dans le tableau suivant le repère des vis et le nombre qui devront être utilisées
Matériel Repère Nombre
Disque dur
DVD
Carte mère (entretoise)
Capot
‰ Préparer l’ensemble des vis que vous devrez utiliser lors de l’assemblage et conservez le reste
des vis dans leur sachet d’origine.
Sélectionner les documents « utiles » et nécessaires à l’assemblage
‰ Indiquer sur la photo suivante les documents que vous allez conserver lors de l’assemblage

5. Préparer un plan de travail suffisamment vaste pour réaliser l’assemblage d’un
microordinateur en respectant les précautions d'usage
‰ Dégager un espace de travail suffisamment vaste et large pour pouvoir disposer tout le matériel
nécessaire et d’une surface de travail pour l’assemblage
La chute d’un matériel, de vis ou de tout autre composant est inadmissible

6. Assembler le matériel en respectant le déroulement proposé
Un règle d’or : prenez le temps de vous construire une image d’ensemble de ce que vous voulez
réaliser. Utiliser les photos de la procédure que l’on vous fournie mais aussi celles des
documentations fournies avec le matériel, souvent vous y trouverez un point de vue différent qui
vous indiquera ce que le bon sens vous ordonne de faire.
Appliquez la devise du menuisier pour cette étape d’assemblage :
Mesurez deux fois pour ne couper qu’une seule fois.
Bon assemblage !
PROCEDURE DE MONTAGE DE LA PCH-DL

7. Insérer le microprocesseurs « Xeon » dans le socket 604 puis fermer avec le ZIF
(voir photo) docs p.2-6 et 2-7
Faire attention au détrompeur
Visser le support avec les 4 vis, la plaque métallique de maintien et le support.

8. Détacher le dissipateur thermique de sa boite de transport

9. Ajouter 1gr de pâte thermique sur le processeur
Placer le dissipateur thermique sur le processeur et le fermer avec les clips de rétention
Page 2-8 à 2-10

10. Installer ensuite le ventilateur sur le dissipateur thermique
Page 2-11 et 2-12
Brancher le ventilateur

11. Décharger vous en électricité statique en touchant la masse de la prise secteur
Placer les barrettes mémoire en faisant attention au sens et aux clips ( ZIF )

12. Page 2-13 à 2-17
Placer les entretoise du boitier
Insérez la carte mère dans le boîtier ANTEC SLK 3000B en l’inclinant un peur

13. Visser la carte mère
Brancher les connectique de la carte mère (reset, speaker, HDD Led etc…)
Page 2-32

14. Sortir délicatement la carte graphique de son emballage
Placer la carte graphique dans le port AGP 8x (slots marron)

15. Enlever le capot avant de votre serveur et appuyant sur les poussoir de chaque coté
Enlever les baies du CD-ROM et du FDD

16. Installer les Rails pour CD-ROM
Glisser le CD-ROM dans son Rack

17. Installer le FDD dans son emplacement
Et le remettre dans le boiter

18. Installer et visser le HDD
Mettre la nappe IDE du lecteur Dvd à la carte mère – Attention au détrompeur

19. Mettre la nappe IDE du FDD à la carte mère
Alimenter la carte mère (SSI power connectors - 20 broches)

20. Ne pas oublier de brancher la 2ème connectique ( ATX 12V )
Brancher les alimentations (CD-ROM, HDD, FDD)

21. Remettre le capot avant en faisant attention au pâte de maintien

22. Vérifier votre installation avant la mise en service

23. Vérifier le fonctionnement du microordinateur assemblé
Accéder au SETUP de la machine et vérifier la température, la vitesse du ventilateur, la fréquence et les
tensions du CPU et indiquer pour chacun d’eux le menu du SETUP dans lequel se trouvent ses informations
ainsi que la page dans la documentation
Valeur mesurée Menu SETUP Page de la
documentation
Température du CPU
Vitesse du ventilateur
Fréquence du CPU
Tension
