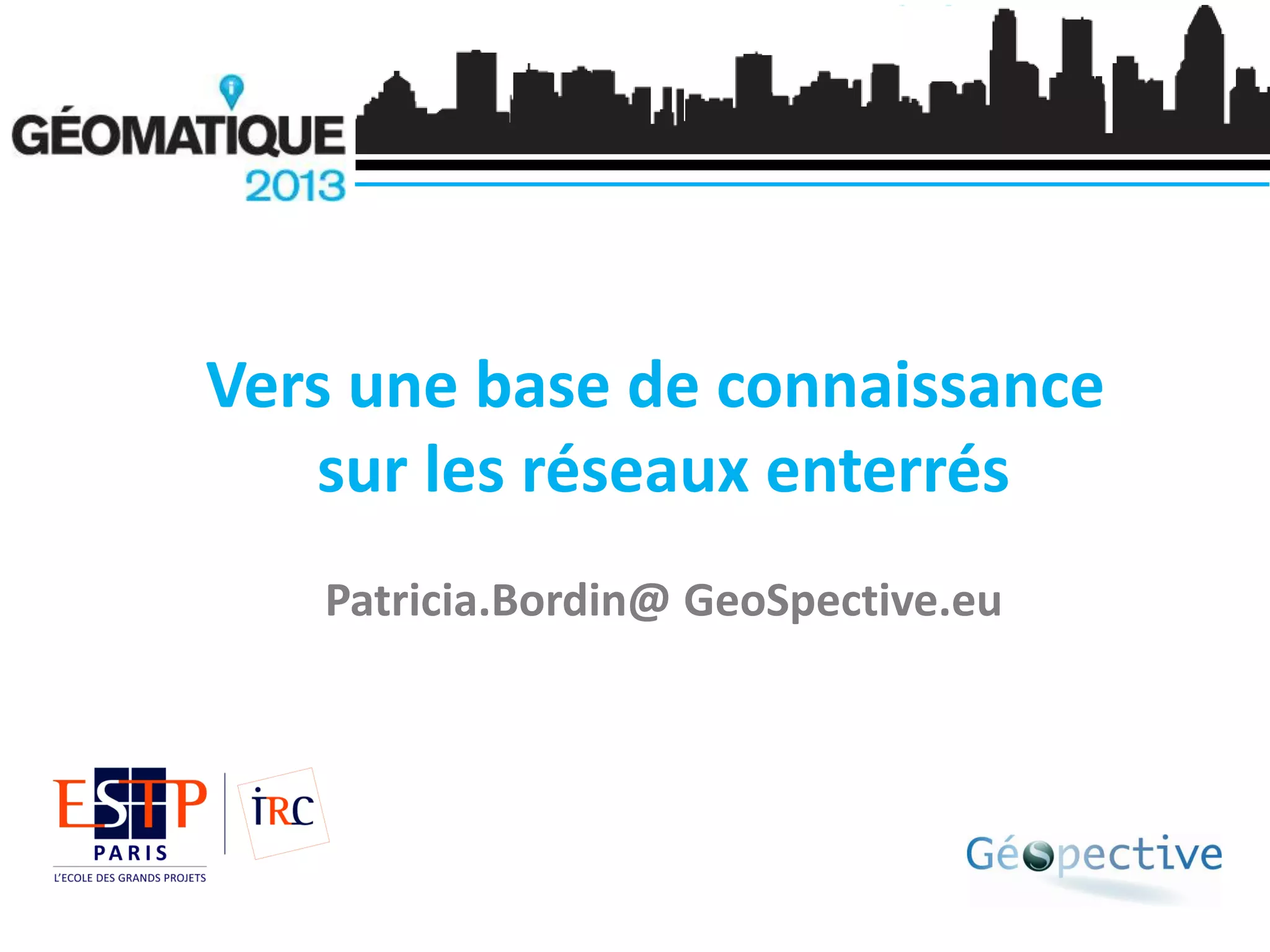

1. Vers une base de connaissance
sur les réseaux enterrés
Patricia.Bordin@ GeoSpective.eu

2. Les réseaux enterrés représentent d’importants enjeux
économiques, urbanistique, enjeux également en terme de
risques humains ou environnementaux…
Une modélisation fine de leurs caractéristiques et de leurs
fonctionnements peut contribuer à une meilleure gestion
préventive et opérationnelle.

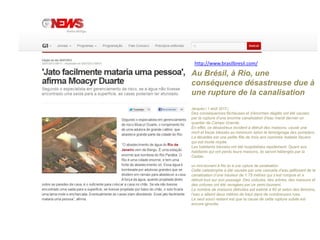

6. http://www.brasilbresil.com/
Au Brésil, à Rio, une
conséquence désastreuse due à
une rupture de la canalisation
Jacques | 1 août 2013 |
Des conséquences fâcheuses et d’énormes dégâts ont été causés
par la rupture d’une énorme canalisation d’eau mardi dernier un
quartier de Campo Grande.
En effet, ce désastreux incident a détruit des maisons, causé une
mort et treize blessés au minimum selon le témoignage des pompiers.
La décédée est une petite fille de trois ans nommée Isabela Severo
qui est morte noyée.
Les habitants blessés ont été hospitalisés rapidement. Quant aux
habitants qui ont perdu leurs maisons, ils seront hébergés par la
Cedae.
un mini-tsunami à Rio du à une rupture de canalisation
Cette catastrophe a été causée par une cascade d’eau jaillissant de la
canalisation d’une hauteur de 1.75 mètres qui s’est rompue et a
détruit tout sur son passage. Des voitures, des arbres, des maisons et
des ordures ont été ravagées par ce semi-tsunami.
Le nombre de maisons détruites est estimé à 60 et selon des témoins,
l’eau a atteint deux mètres de haut dans de nombreuses rues.
Le seul souci restant est que la cause de cette rupture subite est
encore ignorée.

8. Les réseaux enterrés représentent d’importants enjeux
économiques, urbanistique, enjeux également en terme de
risques humains ou environnementaux…
Une modélisation fine de leurs caractéristiques et de leurs
fonctionnements peut contribuer à une meilleure gestion
préventive et opérationnelle.
Les réseaux enterrés, des objets géographiques très stimulants
(composantes topologique, géométrique, sémantique riches)

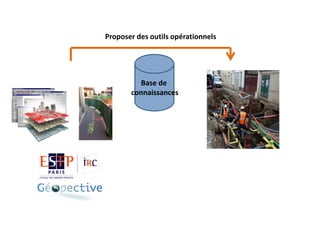

9. Proposer des outils opérationnels
Base de
connaissances

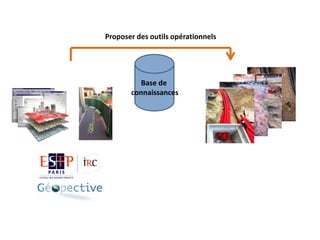

10. Proposer des outils opérationnels
Base de
connaissances

11. Proposer des outils opérationnels
Base de
connaissances

12. Proposer des outils opérationnels
Base de
connaissances

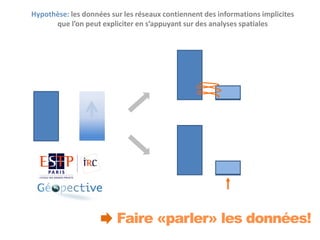

13. Hypothèse: les données sur les réseaux contiennent des informations implicites
que l’on peut expliciter en s’appuyant sur des analyses spatiales
Faire «parler» les données!

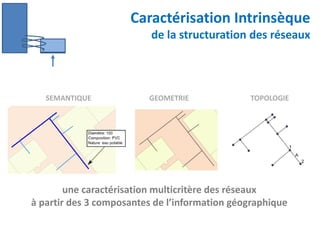

14. Caractérisation Intrinsèque
de la structuration des réseaux
SEMANTIQUE
GEOMETRIE
TOPOLOGIE
une caractérisation multicritère des réseaux
à partir des 3 composantes de l’information géographique

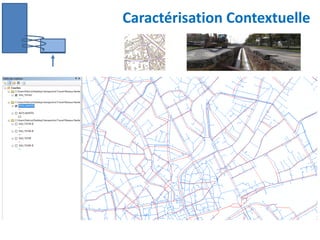

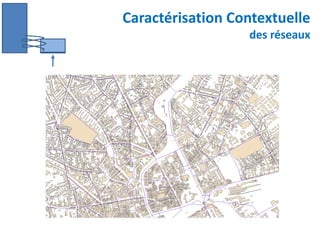

15. Caractérisation Contextuelle
des réseaux

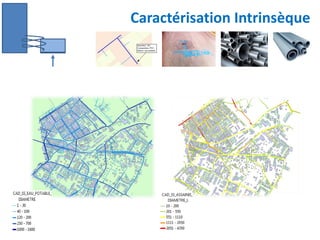

16. Caractérisation Intrinsèque

17. Caractérisation Intrinsèque
avec L. Gimenez 12
70,00%
% de courbures
60,00%
50,00%
40,00%
30,00%
20,00%
eauGen
assGen
gazGen
elecGen
10,00%
0,00%
15 30 45 60 75 90 105 120 135 150 165 180

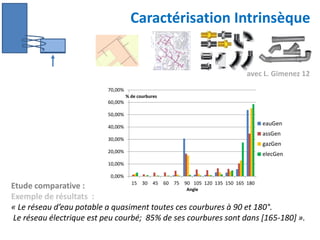

Etude comparative :
Angle
Exemple de résultats :
« Le réseau d’eau potable a quasiment toutes ces courbures à 90 et 180°.
Le réseau électrique est peu courbé; 85% de ses courbures sont dans [165-180] ».

18. Caractérisation Intrinsèque

19. Caractérisation Contextuelle

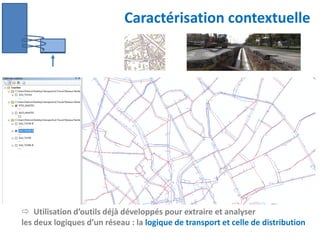

20. Caractérisation contextuelle
 Utilisation d’outils déjà développés pour extraire et analyser
les deux logiques d’un réseau : la logique de transport et celle de distribution

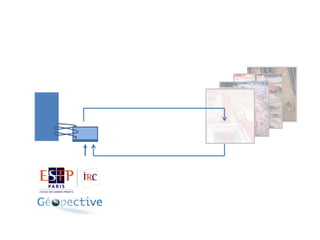

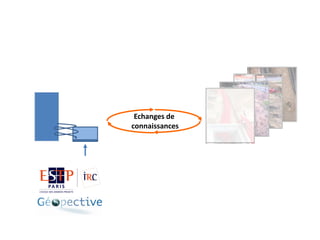

21. Echanges de
connaissances

23. Retour sur la
Caractérisation Intrinsèque

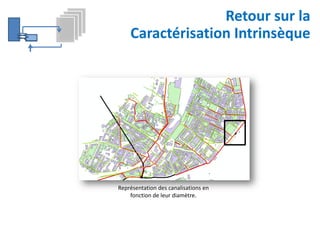

Représentation des canalisations en
fonction de leur diamètre.

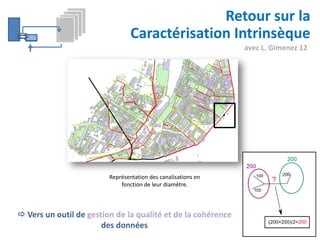

24. Retour sur la
Caractérisation Intrinsèque
avec L. Gimenez 12
Représentation des canalisations en
fonction de leur diamètre.
 Vers un outil de gestion de la qualité et de la cohérence
des données

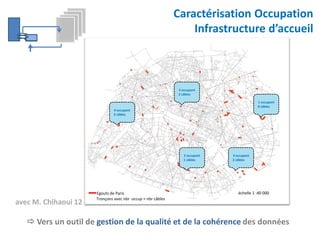

25. Caractérisation Occupation
Infrastructure d’accueil
5 occupant
2 câbles
1 occupant
0 câbles
4 occupant
3 câbles
2 occupant
1 câbles
avec M. Chihaoui 12
Egouts de Paris
Tronçons avec nbr occup > nbr câbles
3 occupant
2 câbles
échelle 1 :40 000
 Vers un outil de gestion de la qualité et de la cohérence des données

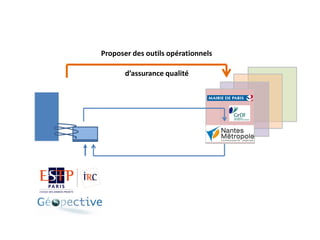

26. Proposer des outils opérationnels
d’assurance qualité

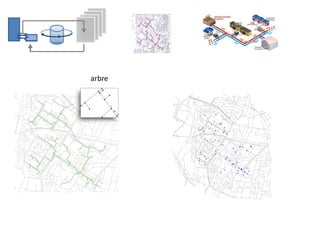

27. arbre

28. arbre

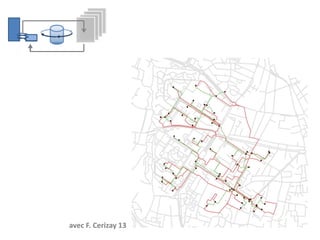

29. avec F. Cerizay 13

30. angle droit
arbre
avec F. Cerizay 13

31. Proposer des outils opérationnels
Base de
connaissances

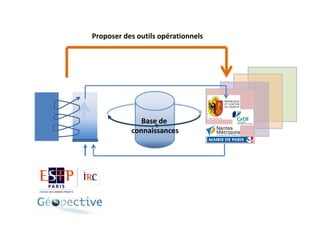

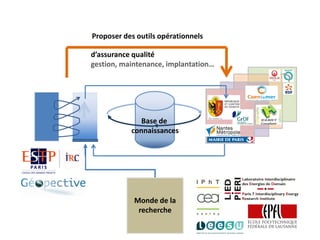

32. Proposer des outils opérationnels
d’assurance qualité
gestion, maintenance, implantation…
Base de
connaissances
Monde de la
recherche

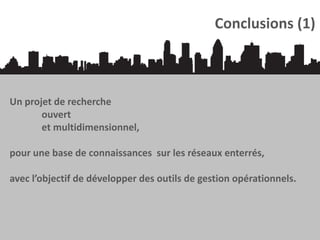

33. Conclusions (1)
Un projet de recherche
ouvert
et multidimensionnel,
pour une base de connaissances sur les réseaux enterrés,
avec l’objectif de développer des outils de gestion opérationnels.

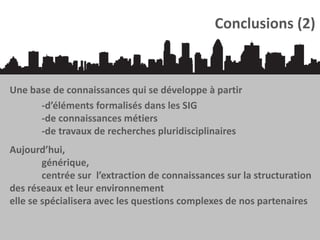

34. Conclusions (2)
Une base de connaissances qui se développe à partir
-d’éléments formalisés dans les SIG
-de connaissances métiers
-de travaux de recherches pluridisciplinaires
Aujourd’hui,
générique,
centrée sur l’extraction de connaissances sur la structuration
des réseaux et leur environnement
elle se spécialisera avec les questions complexes de nos partenaires

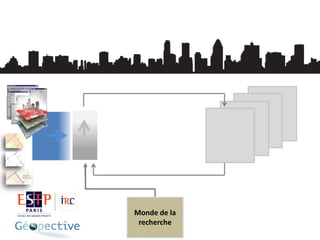

35. Monde de la
recherche

36. Monde de la
recherche

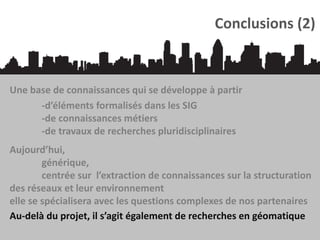

37. Conclusions (2)
Une base de connaissances qui se développe à partir
-d’éléments formalisés dans les SIG
-de connaissances métiers
-de travaux de recherches pluridisciplinaires
Aujourd’hui,
générique,
centrée sur l’extraction de connaissances sur la structuration
des réseaux et leur environnement
elle se spécialisera avec les questions complexes de nos partenaires
Au-delà du projet, il s’agit également de recherches en géomatique

38. Merci
