1. Franck Ghitalla

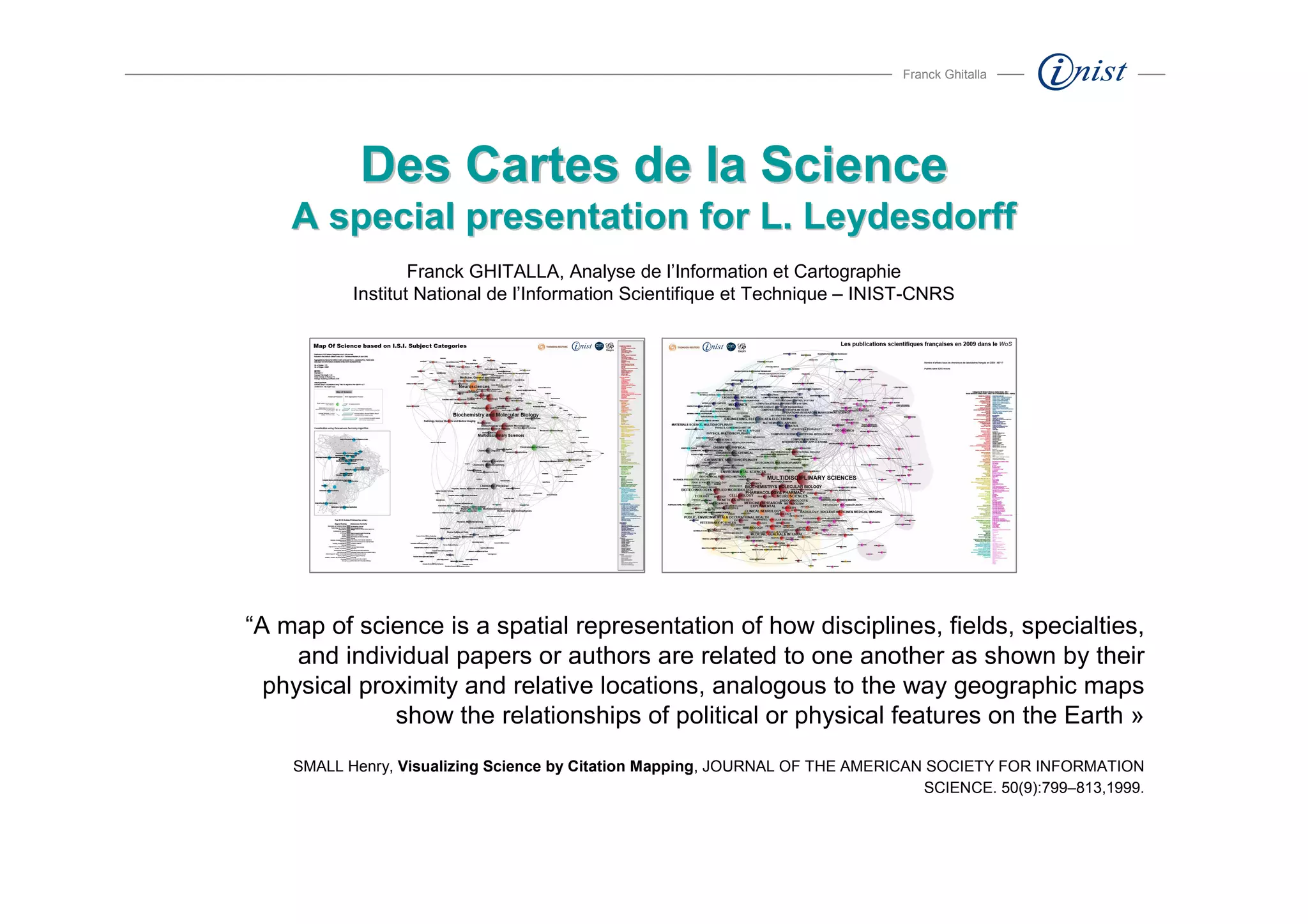

Des Cartes de la Science
A special presentation for L. Leydesdorff
Franck GHITALLA, Analyse de l’Information et Cartographie
Institut National de l’Information Scientifique et Technique – INIST-CNRS
“A map of science is a spatial representation of how disciplines, fields, specialties,
and individual papers or authors are related to one another as shown by their
physical proximity and relative locations, analogous to the way geographic maps
show the relationships of political or physical features on the Earth »
SMALL Henry, Visualizing Science by Citation Mapping, JOURNAL OF THE AMERICAN SOCIETY FOR INFORMATION
SCIENCE. 50(9):799–813,1999.

2. Franck Ghitalla

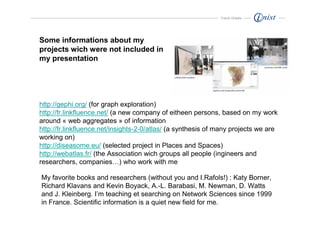

Some informations about my
projects wich were not included in
my presentation
http://gephi.org/ (for graph exploration)
http://fr.linkfluence.net/ (a new company of eitheen persons, based on my work
around « web aggregates » of information
http://fr.linkfluence.net/insights-2-0/atlas/ (a synthesis of many projects we are
working on)
http://diseasome.eu/ (selected project in Places and Spaces)
http://webatlas.fr/ (the Association wich groups all people (ingineers and
researchers, companies…) who work with me
My favorite books and researchers (without you and I.Rafols!) : Katy Borner,
Richard Klavans and Kevin Boyack, A.-L. Barabasi, M. Newman, D. Watts
and J. Kleinberg. I’m teaching et searching on Network Sciences since 1999
in France. Scientific information is a quiet new field for me.

3. Franck Ghitalla

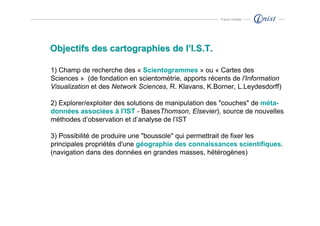

Objectifs des cartographies de l’I.S.T.
1) Champ de recherche des « Scientogrammes » ou « Cartes des
Sciences » (de fondation en scientométrie, apports récents de l'Information
Visualization et des Network Sciences, R. Klavans, K.Borner, L.Leydesdorff)
2) Explorer/exploiter des solutions de manipulation des "couches" de méta-
données associées à l'IST - BasesThomson, Elsevier), source de nouvelles
méthodes d’observation et d’analyse de l’IST
3) Possibilité de produire une "boussole" qui permettrait de fixer les
principales propriétés d'une géographie des connaissances scientifiques.
(navigation dans des données en grandes masses, hétérogènes)

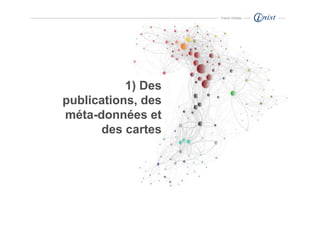

4. Franck Ghitalla
1) Des
publications, des
méta-données et
des cartes

5. Franck Ghitalla
La recherche d’un principe d’ordre dans les données, à
différentes échelles 1
Communauté de chercheurs français co- Visualisation du graphe d’inter- Le même type de données (sur
publiants en Chimie (années 2006-2009), citations entre 7,121 revues du 2006) mais les revues ont été
projet EDWoS, données Thomson-Reuters) SCI par K.Boyack et R.Klavans regroupées en fonction de la
en 2007 (mesures construites à distribution des ISI Subject
partir des 15 valeurs les plus Categories dans le WoS et
élevées de co-citations pour réparties en 14 grands
chaque revue) (densité du domaines par L. Leydesdorff)
graphe : 3,16%) (densité du graphe : 38,46%,
spatialisation : projet EDWoS)

6. Franck Ghitalla

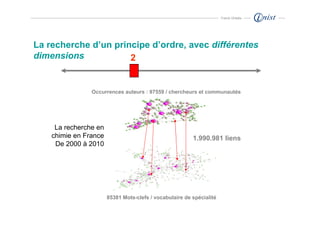

La recherche d’un principe d’ordre, avec différentes
dimensions 2
Occurrences auteurs : 97559 / chercheurs et communautés
La recherche en
chimie en France 1.990.981 liens
De 2000 à 2010
85381 Mots-clefs / vocabulaire de spécialité

7. Franck Ghitalla

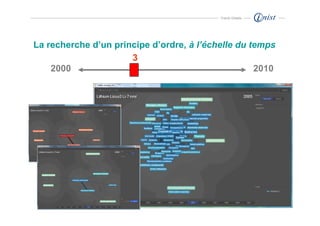

La recherche d’un principe d’ordre, à l’échelle du temps
3
2000 2010

8. Franck Ghitalla

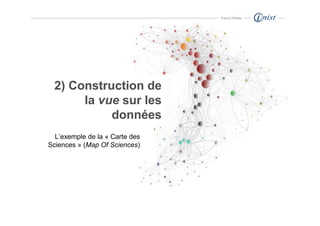

2) Construction de
la vue sur les
données
L’exemple de la « Carte des
Sciences » (Map Of Sciences)

9. Franck Ghitalla

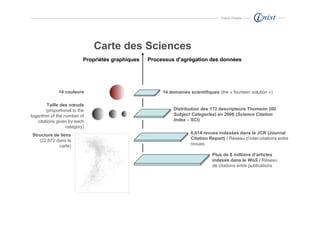

Carte des Sciences
Propriétés graphiques Processus d’agrégation des données
14 couleurs 14 domaines scientifiques (the « fourteen solution »)
Taille des nœuds
(proportional to the Distribution des 172 descripteurs Thomson (ISI
logarithm of the number of Subject Categories) en 2006 (Science Citation
citations given by each Index – SCI)
category)
Structure de liens 6,614 revues indexées dans le JCR (Journal
(22.672 dans la Citation Report) / Réseau d’inter-citations entre
carte) revues
Plus de 8 millions d’articles
indexés dans le WoS / Réseau
de citations entre publications

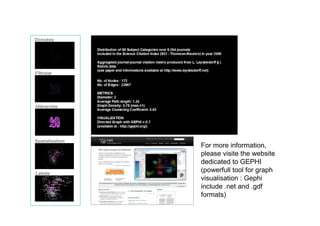

10. Données
Filtrage
Hiérarchie
Spatialisation
For more information,
please visite the website
dedicated to GEPHI
Labels
(powerfull tool for graph
visualisation : Gephi
include .net and .gdf
formats)

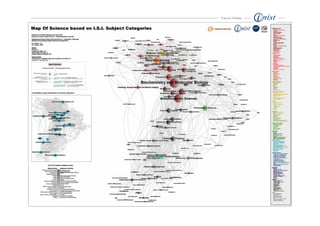

11. Franck Ghitalla

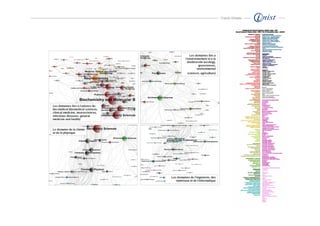

12. Franck Ghitalla

13. Franck Ghitalla

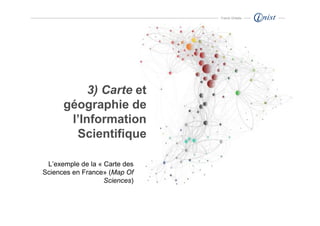

3) Carte et
géographie de
l’Information
Scientifique
L’exemple de la « Carte des
Sciences en France» (Map Of
Sciences)

14. Franck Ghitalla

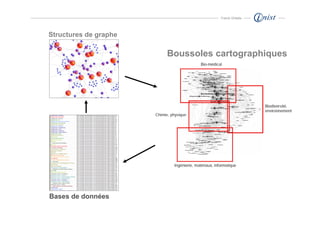

Structures de graphe
Boussoles cartographiques
Bases de données

15. Franck Ghitalla

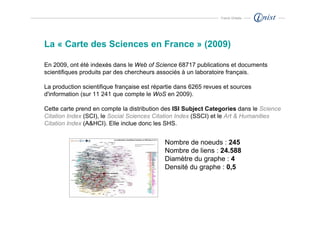

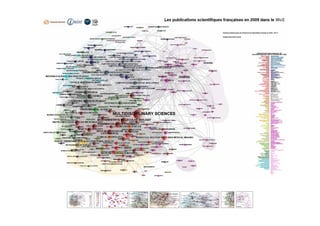

La « Carte des Sciences en France » (2009)
En 2009, ont été indexés dans le Web of Science 68717 publications et documents
scientifiques produits par des chercheurs associés à un laboratoire français.
La production scientifique française est répartie dans 6265 revues et sources
d'information (sur 11 241 que compte le WoS en 2009).
Cette carte prend en compte la distribution des ISI Subject Categories dans le Science
Citation Index (SCI), le Social Sciences Citation Index (SSCI) et le Art & Humanities
Citation Index (A&HCI). Elle inclue donc les SHS.
Nombre de noeuds : 245
Nombre de liens : 24.588
Diamètre du graphe : 4
Densité du graphe : 0,5

18. Franck Ghitalla

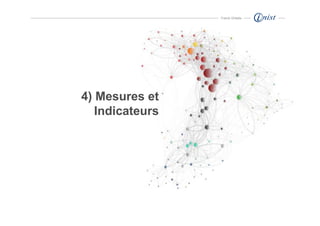

4) Mesures et
Indicateurs

19. Franck Ghitalla

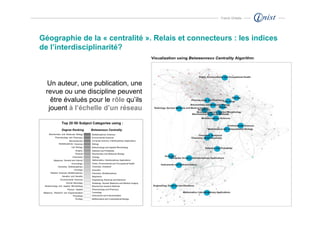

Géographie de la « centralité ». Relais et connecteurs : les indices
de l’interdisciplinarité?
Un auteur, une publication, une
revue ou une discipline peuvent
être évalués pour le rôle qu’ils
jouent à l’échelle d’un réseau

20. Franck Ghitalla

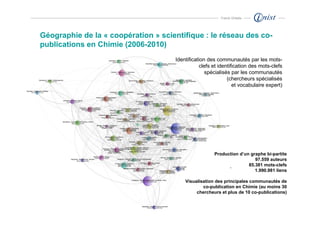

Géographie de la « coopération » scientifique : le réseau des co-
publications en Chimie (2006-2010)
Identification des communautés par les mots-
clefs et identification des mots-clefs
spécialisés par les communautés
(chercheurs spécialisés
et vocabulaire expert)
Production d’un graphe bi-partite
97.559 auteurs
85.381 mots-clefs
1.990.981 liens
Visualisation des principales communautés de
co-publication en Chimie (au moins 30
chercheurs et plus de 10 co-publications)

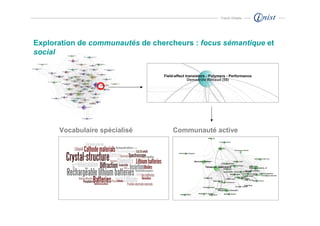

21. Franck Ghitalla
Exploration de communautés de chercheurs : focus sémantique et
social
Vocabulaire spécialisé Communauté active

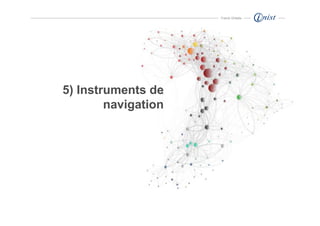

22. Franck Ghitalla
5) Instruments de
navigation

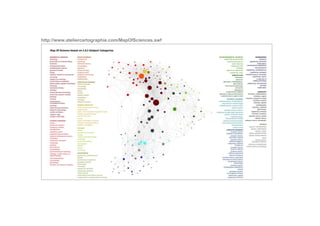

23. http://www.ateliercartographie.com/MapOfSciences.swf

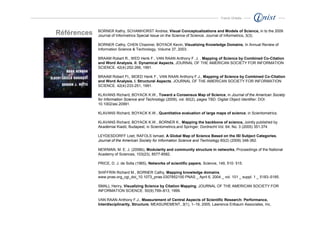

24. Franck Ghitalla
BORNER Kathy, SCHAMHORST Andrea, Visual Conceptualizations and Models of Science, in to the 2009
Références Journal of Informetrics Special Issue on the Science of Science, Journal of Informetrics, 3(3).
BORNER Cathy, CHEN Chaomei, BOYACK Kevin, Visualizing Knowledge Domains, In Annual Review of
Information Science & Technology, Volume 37, 2003.
BRAAM Robert R., WED Henk F., VAN RAAN Anthony F. J. , Mapping of Science by Combined Co-Citation
and Word Analysis. II: Dynamical Aspects, JOURNAL OF THE AMERICAN SOCIETY FOR INFORMATION
SCIENCE. 42(4):252-266, 1991.
BRAAM Robert Ft., MOED Henk F., VAN RAAN Anthony F.J., Mapping of Science by Combined Co-Citation
and Word Analysis. I. Structural Aspects, JOURNAL OF THE AMERICAN SOCIETY FOR INFORMATION
SCIENCE. 42(4):233-251, 1991.
KLAVANS Richard, BOYACK K.W., Toward a Consensus Map of Science, in Journal of the American Society
for Information Science and Technology (2009), vol. 60(2), pages TBD. Digital Object Identifier: DOI:
10.1002/asi.20991.
KLAVANS Richard, BOYACK K.W., Quantitative evaluation of large maps of science, in Scientometrics.
KLAVANS Richard, BOYACK K.W., BORNER K., Mapping the backbone of science, Jointly published by
Akadémiai Kiadó, Budapest, in Scientometrics,and Springer, Dordrecht Vol. 64, No. 3 (2005) 351.374
LEYDESDORFF Loet, RAFOLS Ismael, A Global Map of Science Based on the ISI Subject Categories,
Journal of the American Society for Information Science and Technology 60(2) (2009) 348-362.
NEWMAN, M. E. J. (2006b), Modularity and community structure in networks, Proceedings of the National
Academy of Sciences, 103(23), 8577-8582.
PRICE, D. J. de Solla (1965), Networks of scientific papers, Science, 149, 510- 515.
SHIFFRIN Richard M., BORNER Cathy, Mapping knowledge domains,
www.pnas.org_cgi_doi_10.1073_pnas.0307852100 PNAS _ April 6, 2004 _ vol. 101 _ suppl. 1 _ 5183–5185.
SMALL Henry, Visualizing Science by Citation Mapping, JOURNAL OF THE AMERICAN SOCIETY FOR
INFORMATION SCIENCE. 50(9):799–813, 1999.
VAN RAAN Anthony F.J., Measurement of Central Aspects of Scientific Research: Performance,
Interdisciplinarity, Structure, MEASUREMENT, 3(1), 1–19, 2005, Lawrence Erlbaum Associates, Inc.

25. Franck Ghitalla

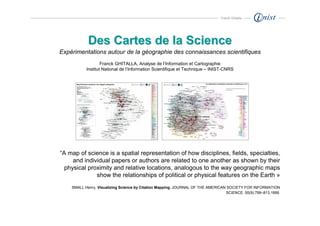

Des Cartes de la Science
