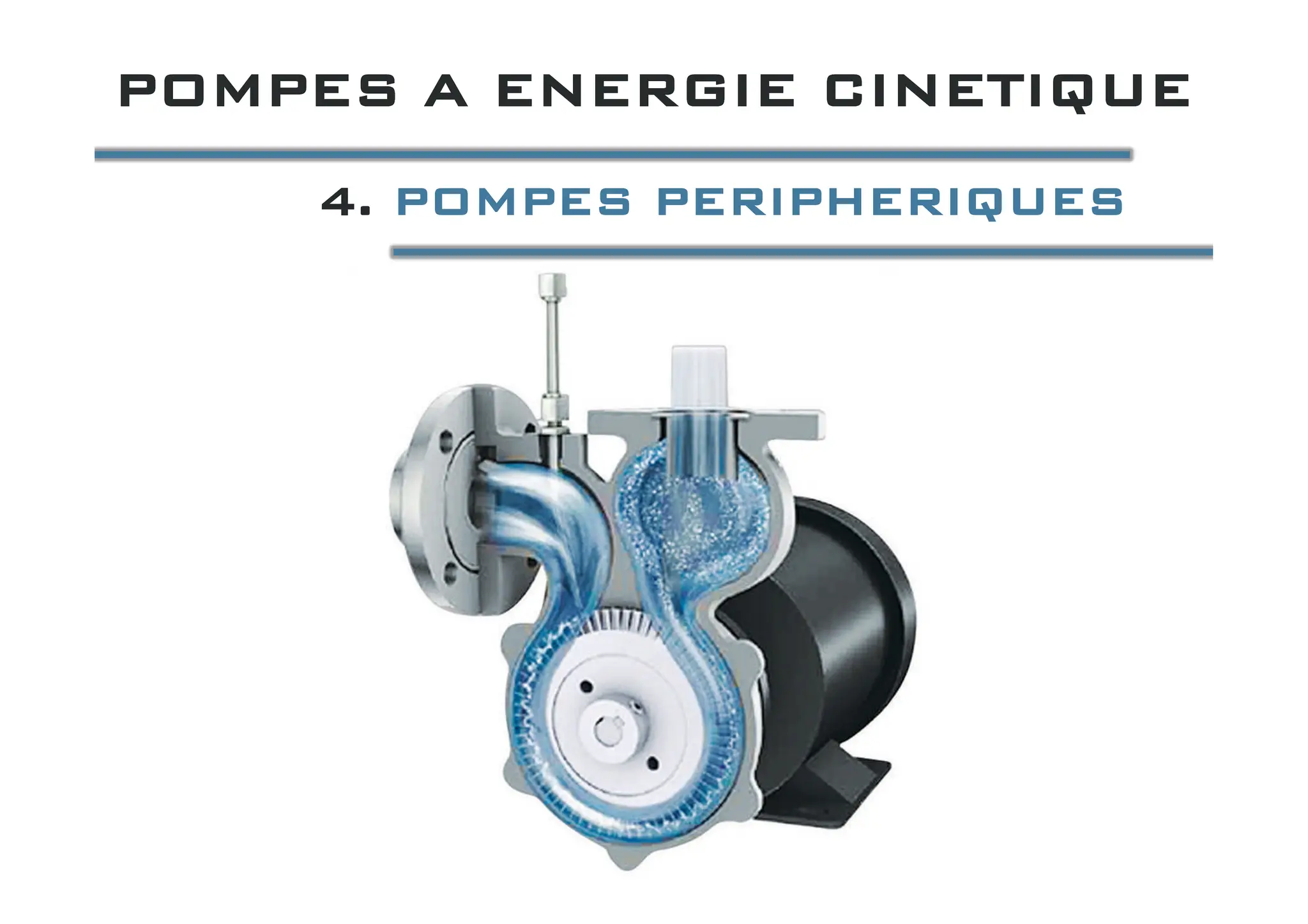

- 1. POMPES A ENERGIECINETIQUE POMPES A ENERGIE CINETIQUE POMPES A ENERGIE CINETIQUE POMPES A ENERGIE CINETIQUE 4. 4. POMPES PERIPHERIQUES POMPES PERIPHERIQUES

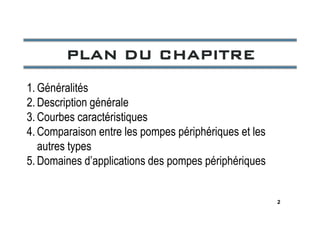

- 2. PLAN DU CHAPITRE PLANDU CHAPITRE PLAN DU CHAPITRE PLAN DU CHAPITRE 1. Généralités 2. Description générale 3. Courbes caractéristiques 2 3. Courbes caractéristiques 4. Comparaison entre les pompes périphériques et les autres types 5. Domaines d’applications des pompes périphériques

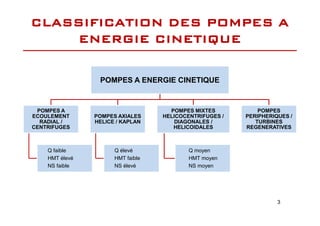

- 3. POMPES A ENERGIECINETIQUE POMPES A POMPES MIXTES POMPES CLASSIFICATION DES POMPES A CLASSIFICATION DES POMPES A ENERGIE CINETIQUE ENERGIE CINETIQUE 3 POMPES A ECOULEMENT RADIAL / CENTRIFUGES Q faible HMT élevé NS faible POMPES AXIALES HELICE / KAPLAN Q élevé HMT faible NS élevé POMPES MIXTES HELICOCENTRIFUGES / DIAGONALES / HELICOIDALES Q moyen HMT moyen NS moyen POMPES PERIPHERIQUES / TURBINES REGENERATIVES

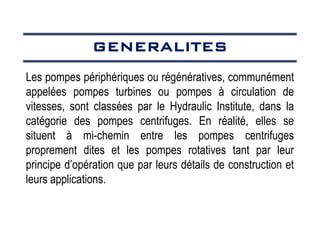

- 4. GENERALITES GENERALITES GENERALITES GENERALITES Les pompes périphériquesou régénératives, communément appelées pompes turbines ou pompes à circulation de vitesses, sont classées par le Hydraulic Institute, dans la catégorie des pompes centrifuges. En réalité, elles se situent à mi-chemin entre les pompes centrifuges proprement dites et les pompes rotatives tant par leur principe d’opération que par leurs détails de construction et leurs applications.

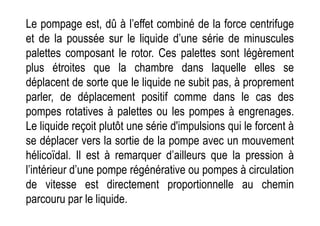

- 5. Le pompage est,dû à l’effet combiné de la force centrifuge et de la poussée sur le liquide d’une série de minuscules palettes composant le rotor. Ces palettes sont légèrement plus étroites que la chambre dans laquelle elles se déplacent de sorte que le liquide ne subit pas, à proprement parler, de déplacement positif comme dans le cas des pompes rotatives à palettes ou les pompes à engrenages. pompes rotatives à palettes ou les pompes à engrenages. Le liquide reçoit plutôt une série d'impulsions qui le forcent à se déplacer vers la sortie de la pompe avec un mouvement hélicoïdal. Il est à remarquer d’ailleurs que la pression à l’intérieur d’une pompe régénérative ou pompes à circulation de vitesse est directement proportionnelle au chemin parcouru par le liquide.

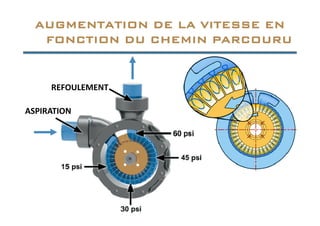

- 6. AUGMENTATION DE LAVITESSE EN AUGMENTATION DE LA VITESSE EN FONCTION DU CHEMIN PARCOURU FONCTION DU CHEMIN PARCOURU AUGMENTATION DE LA VITESSE EN AUGMENTATION DE LA VITESSE EN FONCTION DU CHEMIN PARCOURU FONCTION DU CHEMIN PARCOURU ASPIRATION REFOULEMENT ASPIRATION

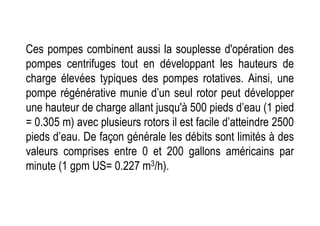

- 7. Ces pompes combinentaussi la souplesse d'opération des pompes centrifuges tout en développant les hauteurs de charge élevées typiques des pompes rotatives. Ainsi, une pompe régénérative munie d’un seul rotor peut développer une hauteur de charge allant jusqu'à 500 pieds d’eau (1 pied une hauteur de charge allant jusqu'à 500 pieds d’eau (1 pied = 0.305 m) avec plusieurs rotors il est facile d’atteindre 2500 pieds d’eau. De façon générale les débits sont limités à des valeurs comprises entre 0 et 200 gallons américains par minute (1 gpm US= 0.227 m3/h).

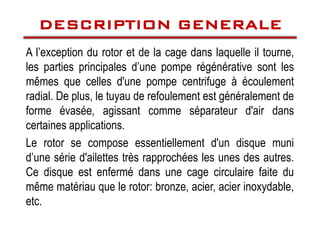

- 8. A l’exception durotor et de la cage dans laquelle il tourne, les parties principales d’une pompe régénérative sont les mêmes que celles d'une pompe centrifuge à écoulement radial. De plus, le tuyau de refoulement est généralement de forme évasée, agissant comme séparateur d'air dans DESCRIPTION GENERALE DESCRIPTION GENERALE DESCRIPTION GENERALE DESCRIPTION GENERALE forme évasée, agissant comme séparateur d'air dans certaines applications. Le rotor se compose essentiellement d'un disque muni d’une série d'ailettes très rapprochées les unes des autres. Ce disque est enfermé dans une cage circulaire faite du même matériau que le rotor: bronze, acier, acier inoxydable, etc.

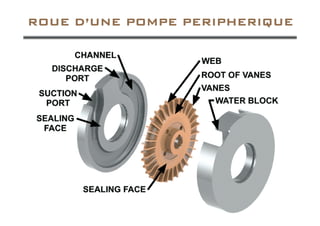

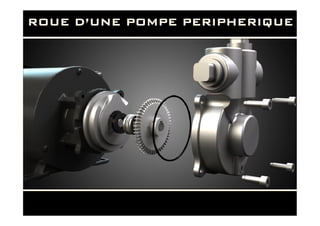

- 9. ROUE D’UNE POMPEPERIPHERIQUE ROUE D’UNE POMPE PERIPHERIQUE
- 10. ROUE D’UNE POMPEPERIPHERIQUE ROUE D’UNE POMPE PERIPHERIQUE

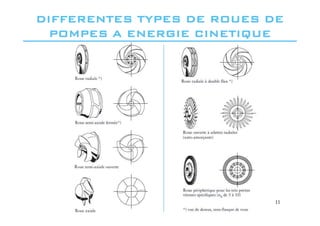

- 11. DIFFERENTES TYPES DEROUES DE DIFFERENTES TYPES DE ROUES DE POMPES A ENERGIE CINETIQUE POMPES A ENERGIE CINETIQUE 11

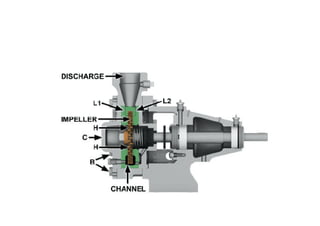

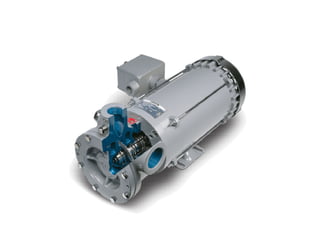

- 14. La courbe dela variation de la hauteur de charge en fonction du débit a sensiblement la même allure que celle d’une pompe à écoulement axial. En réalité, la portion comprise entre la valeur du débit normal et le débit nul est pratiquement une droite. La HAUTEUR DE CHARGEMENT HAUTEUR DE CHARGEMENT EN FONCTION DU DEBIT EN FONCTION DU DEBIT COURBES CARACTERISTIQUES COURBES CARACTERISTIQUES du débit normal et le débit nul est pratiquement une droite. La pente très prononcée de cette courbe s’avère utile dans les cas où il est difficile de prévoir de façon précise la hauteur de charge à vaincre. De plus, la différence entre la valeur de 146 pieds à débit nul et la valeur de 62.5 pieds à débit normal (nominal) assure une zone d'opération plus vaste que ce que l’on pourrait rencontrer avec une pompe centrifuge de même capacité.

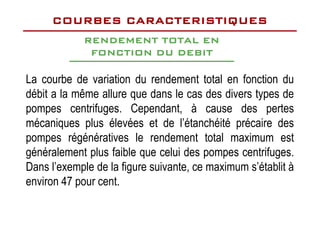

- 15. La courbe devariation du rendement total en fonction du débit a la même allure que dans le cas des divers types de pompes centrifuges. Cependant, à cause des pertes RENDEMENT TOTAL EN RENDEMENT TOTAL EN FONCTION DU DEBIT FONCTION DU DEBIT COURBES CARACTERISTIQUES COURBES CARACTERISTIQUES pompes centrifuges. Cependant, à cause des pertes mécaniques plus élevées et de l’étanchéité précaire des pompes régénératives le rendement total maximum est généralement plus faible que celui des pompes centrifuges. Dans l’exemple de la figure suivante, ce maximum s’établit à environ 47 pour cent.

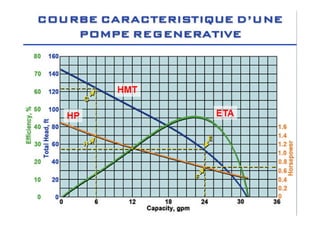

- 17. COURBE CARACTERISTIQUE D’UNE COURBECARACTERISTIQUE D’UNE POMPE REGENERATIVE POMPE REGENERATIVE HMT ETA HP ETA HP
- 18. AVANTAGES Presque lesmêmes que les pompes centrifuges à écoulement radial. Peu volumineuses Très bon contrôle du débit. COMPARAISON ENTRE LES POMPES COMPARAISON ENTRE LES POMPES PERIPHERIQUES ET LES AUTRES PERIPHERIQUES ET LES AUTRES TYPES TYPES COMPARAISON ENTRE LES POMPES COMPARAISON ENTRE LES POMPES PERIPHERIQUES ET LES AUTRES PERIPHERIQUES ET LES AUTRES TYPES TYPES Très bon contrôle du débit. Peu affectées par l’entrée ou la formation de bulles de vapeur (cavitation). Peuvent facilement être construites pour le pompage de liquides corrosifs. Hauteur d’aspiration plus élevée que pour les pompes centrifuges.
- 19. DOMAINES D’APPLICATIONS DES DOMAINESD’APPLICATIONS DES POMPES PERIPHERIQUES POMPES PERIPHERIQUES DOMAINES D’APPLICATIONS DES DOMAINES D’APPLICATIONS DES POMPES PERIPHERIQUES POMPES PERIPHERIQUES De façon générale, ces pompes sont utilisées pour de faibles débit (0 - 200 U.S. gpm) sous des hauteurs de charge élevées (0 - 2500 pieds). Elles sont de plus, limitées aux liquides clairs ne contenant aucune matière abrasive. La viscosité du liquide ne doit pas dépasser 500 Secondes Saybolt Universelles (SSU). Exemples d’applications: Alimentation des bouilloires, (pression de 60 à 250 livres par pouce carré). Circulation des réfrigérants. Puits peu profonds (maximum 28 pieds). Gaz liquéfiés. Produits chimiques. Systèmes hydrauliques. Sodium fondu (dans les centrales nucléaires).
