Ce document présente diverses technologies de communication, y compris les systèmes de visioconférence, de vidéosurveillance, et de téléphonie VoIP. Il souligne l'importance croissante de l'internet pour améliorer la vie quotidienne, en particulier pour les personnes âgées, tout en décrivant les dispositifs et fonctionnalités innovants offerts. Les perspectives d'utilisation future dans des contextes variés tels que la santé à domicile et le soutien à la vie quotidienne sont également abordées.

3. Réseau
Intelligent

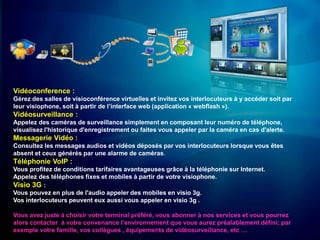

4. Vidéoconference :
Gérez des salles de visioconférence virtuelles et invitez vos interlocuteurs à y accéder soit par
leur visiophone, soit à partir de l’interface web (application « webflash »).
Vidéosurveillance :
Appelez des caméras de surveillance simplement en composant leur numéro de téléphone,
visualisez l'historique d'enregistrement ou faites vous appeler par la caméra en cas d'alerte.
Messagerie Vidéo :
Consultez les messages audios et vidéos déposés par vos interlocuteurs lorsque vous êtes
absent et ceux générés par une alarme de caméras.
Téléphonie VoIP :
Vous profitez de conditions tarifaires avantageuses grâce à la téléphonie sur Internet.
Appelez des téléphones fixes et mobiles à partir de votre visiophone.
Visio 3G :
Vous pouvez en plus de l'audio appeler des mobiles en visio 3g.
Vos interlocuteurs peuvent eux aussi vous appeler en visio 3g .
Vous avez juste à choisir votre terminal préféré, vous abonner à nos services et vous pourrez
alors contacter à votre convenance l’environnement que vous aurez préalablement défini; par
exemple votre famille, vos collègues , équipements de vidéosurveillance, etc …

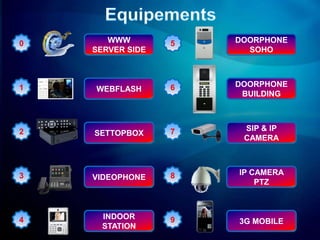

5. 0 WWW 5 DOORPHONE
SERVER SIDE SOHO
1 6 DOORPHONE
WEBFLASH
BUILDING
2 7 SIP & IP
SETTOPBOX
CAMERA
3 8 IP CAMERA
VIDEOPHONE
PTZ
4 INDOOR 9 3G MOBILE
STATION

6. 2 3 4 5 6
1
7 8
9
0

8. 1 Sonner 3 Parler
2 Voir 4 Ouvrir
1
1
2 3 4

11. Head Office Branch Office A
Branch Office B Branch Office C

12. MyPBX SOHO
30 users
Ring Voice
MyPBX STANDARD IVR Conf Queue
Group Mail
100 users
MyPBX ENTERPRISE
300 users
Pin Fire
QoS VLAN DDNS
User Wall

13. Routeur
Particulier

14. Profession
Libérale
Routeur

15. PME
Routeur

23. 2 3 4
1

28. Technologies Personnes âgées
Usages Besoins

29. Une vieille histoire ….
Des clichés contrastés
D’un côté
 « C’est trop compliqué. Cela n’est pas fait pour moi. C’est surtout pour les jeunes! »
De l’autre
 « 24% des personnes âgées estiment qu’Internet représente un bon vecteur de
sociabilité,
29% estiment que l’usage de l’informatique peut faciliter leur quotidien, et
40% reconnaissent à la fois son intérêt pour se distraire ou pour suivre des
formations »
Pr. Françoise Forette,, Colloque "Longévité et innovation technologique" (Rencontres parlementaires du 30/11/06)
 Vecteur d’un « nouvel âge actif »

30. Quelques exemples parmi d’autres
 L’amélioration de la vie à domicile
 La détection automatique de chutes et malaises
 La biosurveillance
 La localisation de malades atteints d’Alzheimer
 La communication visiophonique
 La télépsychométrie
 Les télésoins
 L’aide à la marche
 La stimulation cognitive
 Le dossier médical partagé

31. ISOLEMENT; 35%
Def vision audition; 46% TR MEMOIRE; 74%
HOSPIT +++; 26%
CHUTES; 65%
HYG INSUF; 36%
4 IADL; 91%
POLYTHERAPIE; 74% POLYPATHOLO; 87%
 sur 102 patients du réseau gérontologique Amadis
(Avenir Maintien À Domicile Innovant Stéphanois) (données 2007)
Merci au Dr. Françoise Faure-Dressy, AMADIS.

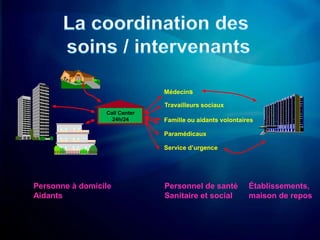

32. Médecins
Travailleurs sociaux
Call Center
24h/24 Famille ou aidants volontaires
Paramédicaux
Service d’urgence
Personne à domicile Personnel de santé Établissements,
Aidants Sanitaire et social maison de repos

33.  Technologie de pointe
 Pour communiquer quand on veut,
avec qui l’on veut…
 Utilisation simple et conviviale
 Conception participative

34. Site Principal
Site Distant

35.  Large champ d’application
 Pénétration explosive pour l’usage à domicile
 Propulsé par la technologie et le rôle croissant
de l’Internet Multimédia

40. Dispositifs pour
 Mémoire
 Associations
 Jeux
 Exercices…
Interactifs

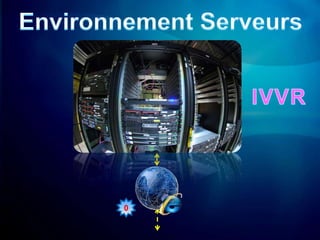

42. 0

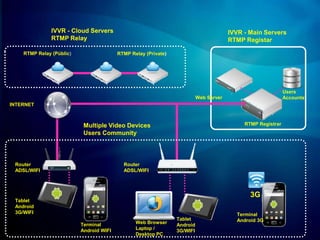

43. IVVR - Cloud Servers IVVR - Main Servers
RTMP Relay RTMP Registar
RTMP Relay (Públic) RTMP Relay (Private)
Users
Web Server Accounts
INTERNET
Multiple Video Devices RTMP Registrar
Users Community
Router Router
ADSL/WIFI ADSL/WIFI
3G
Tablet
Android
3G/WIFI Terminal
Tablet Android 3G
Terminal Web Browser
Android
Android WIFI Laptop /
3G/WIFI
Desktop PC

44. Web Server
HTTP Apache
HTTP/RTMP
Web Browser Router
Laptop / Desktop PC
RTMP Forward
Call A to B
Device A ID A
Router
RTMP Forward
RTMP
ID B
Router
Device B
Users/Accounts
IVVR - Main Servers IVVR - Cloud Servers
RTMP Registrar RTMP Relay
Private Cloud Private / Public Cloud

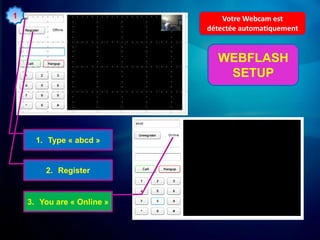

46. 1 Votre Webcam est
détectée automatiquement
WEBFLASH
SETUP
1. Type « abcd »
2. Register
3. You are « Online »

47. 2
FUNCTIONS COMPATIBLE FORMATS
 Thousands of free internet TV channels  Video: AVI, MPG/MPEG, VOB, MKV, MP4/ MOV, ASF, MPEG
 Access to free or pay on-line contents in your TV ES/PS/TS/M2TS, WMV
 On-line videoclub whith the best films  Audio: MP3, WMA, WAV, MKA
 Avanced media player Full HD (1080p – 24fps)  Photo: JPG, JPEG, GIF, BMP, PNG
 High Definition DVB-T tuner (MPEG-4/H.264)  Subtitles: SRT, SSA/ASS, SUB, SMI, Internal subtitles AVI,
 USB for record the programs from HD DVB-T MKV y TS
MPEG-2/MPEG-4 in external devices and COMPATIBLE CODECS
Timeshift function  Video: Xvid, AVC, AVCHD, MPEG1/2/4, WMV, H264, VC-1,
 On-line automatic updating firmware ACT-L3
 Web browser  Audio: MP3, AAC, Dolby Digital, Dolby Digital +, WMA,
 E-Mail FLAC, OGG, WAV, PCM, LPCM, DTS (Digital out)
 Internet applications (Widgets) STREAMING PROTOCOLS
 Media server DLNA  HTTP, MMS (MMS-T), MMS-H, RTSP, ASF, FLV, UDP, IGMP
 Internet TV / Internet radio INPUTS /OUTPUTS
 IP connectivity (Ethernet and high speed WLAN  2 x USB Host 2.0 Port (front and rear)
b/g/n 300 Mb/s)  HDMI 1.3 output with CEC support
 Local network access (PC, NAS,...)  L/R audio and composite video output
 UPnP, NFS and Samba client and server  SPDIF digital audio output (optical and coaxial)
 WPS button (secure link WLAN)  Power supply input 5V / 2,4A
 Timeshift: 2 hours SD or 45 minutes HD  RF antenna In
progressive download  Ethernet 10/100
 Free API for programing applications  WLAN IEEE 802.11 b/g/n (300 Mb/s)
 Plug & Play BOX CONTENT
 Web TV
 Remote Control with batteries
 HDMI cable, RCA cable, Ethernet cable
 Power supply and Quick guide

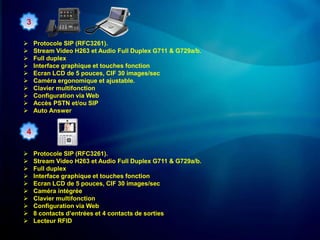

48. 3
 Protocole SIP (RFC3261).
 Stream Video H263 et Audio Full Duplex G711 & G729a/b.
 Full duplex
 Interface graphique et touches fonction
 Ecran LCD de 5 pouces, CIF 30 images/sec
 Caméra ergonomique et ajustable.
 Clavier multifonction
 Configuration via Web
 Accès PSTN et/ou SIP
 Auto Answer
4
 Protocole SIP (RFC3261).
 Stream Video H263 et Audio Full Duplex G711 & G729a/b.
 Full duplex
 Interface graphique et touches fonction
 Ecran LCD de 5 pouces, CIF 30 images/sec
 Caméra intégrée
 Clavier multifonction
 Configuration via Web
 8 contacts d’entrées et 4 contacts de sorties
 Lecteur RFID

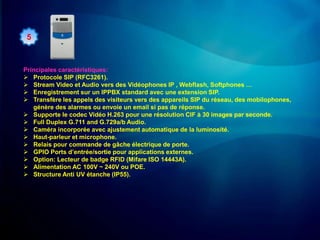

49. 5
Principales caractéristiques:
 Protocole SIP (RFC3261).
 Stream Video et Audio vers des Vidéophones IP , Webflash, Softphones …
 Enregistrement sur un IPPBX standard avec une extension SIP.
 Transfère les appels des visiteurs vers des appareils SIP du réseau, des mobilophones,
génère des alarmes ou envoie un email si pas de réponse.
 Supporte le codec Vidéo H.263 pour une résolution CIF à 30 images par seconde.
 Full Duplex G.711 and G.729a/b Audio.
 Caméra incorporée avec ajustement automatique de la luminosité.
 Haut-parleur et microphone.
 Relais pour commande de gâche électrique de porte.
 GPIO Ports d’entrée/sortie pour applications externes.
 Option: Lecteur de badge RFID (Mifare ISO 14443A).
 Alimentation AC 100V ~ 240V ou POE.
 Structure Anti UV étanche (IP55).

50. 6
Principales caractéristiques:
 Protocole SIP (RFC3261).
 Stream Video et Audio vers des Vidéophones IP et/ou Softphones via Ethernet.
 Enregistrement sur un IPPBX standard avec une extension SIP.
 Transfère les appels des visiteurs vers des appareils SIP du réseau, des mobilophones,
génère des alarmes ou envoie un email si pas de réponse.
 Supporte le codec Vidéo H.263 pour une résolution CIF à 30 images par seconde.
 Full Duplex G.711 and G.729a/b Audio.
 Caméra incorporée avec grand angle.
 Haut-parleur et microphone.
 Ecran LCD.
 Clavier numérique étanche.
 Relais pour commande de gâche électrique de porte.
 GPIO Ports d’entrée/sortie pour applications externes.
 Option: Lecteur de badge RFID (Mifare ISO 14443A).
 Base de données incorporée, enregistrements jusqu’à 6,000 IDs et 1,000 Logs.
 Alimentation AC 100V ~ 240V.
 Structure métallique étanche.

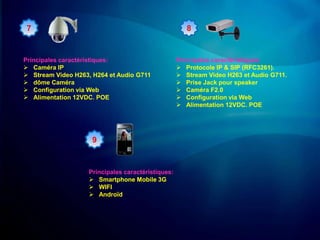

51. 7 8
Principales caractéristiques: Principales caractéristiques:
 Caméra IP  Protocole IP & SIP (RFC3261).
 Stream Video H263, H264 et Audio G711  Stream Video H263 et Audio G711.
 dôme Caméra  Prise Jack pour speaker
 Configuration via Web  Caméra F2.0
 Alimentation 12VDC. POE  Configuration via Web
 Alimentation 12VDC. POE
9
Principales caractéristiques:
 Smartphone Mobile 3G
 WIFI
 Androïd
