1. RÉSUMÉ DU PROCÈS AVEC DES IMAGES
(PARTIE 1 DE 3)
EXCAVATIONS ET TERRASSEMENTS
FONDATIONS
La construction des bâtiments
Groupe de travail EMILE à Lleida (2014)

2. Excavations et terrassements
Retirer la partie supérieure fertile. Retirer avec la
pelle.

3. Excavations et terrassements
Cette terre peut être utilisée pour les jardins parce
qu'elle n’est pas très bonne pour la construction.

4. Excavations et terrassements
Avec la pelle on fait les fondations.

5. Excavations et terrassements

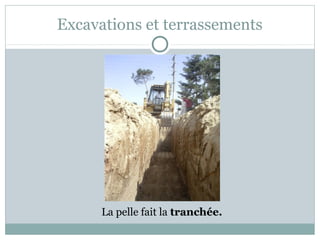

La pelle fait la tranchée.

6. Excavations et terrassements
Une tranchée déjà faite.

7. Excavations et terrassements
Les fondations des murs.

8. Excavations et terrassements
Les puits sont marqués avant l’excavation.

9. Excavations et terrassements
La pelle va creuser les puits qui sont marqués.

10. Excavations et terrassements
Une autre option c’est faire un grand puits, par exemple pour
un parking souterrain. Observez qu’ils ont rempli avant les
côtés des fossés avec du béton. Ils seront les murs du parking.

11. Excavations et terrassements
La pelle mécanique charge le
camion.

12. Excavations et terrassements
Travail dans un parking. Dans ce cas, il y avait avant un
autre bâtiment. Dans ces situations, c’est important de
contrôler que les murs anciens ne tombent pas.

13. Fondations
Les ouvriers ont préparé les armatures
métalliques dans les puits, avant de mettre le
béton, pour soutenir le futur pilier.

14. Fondations
Après l’armature métallique de la base du pilier, la première
partie de l’armure métallique verticale s’installe.

15. Fondations
Ici, on commence à mettre du
béton dans le puits.

16. Fondations
Les puits sont pleins de béton. Les armatures
métalliques sont plus hautes que le béton, pour les
unir à des nouvelles armatures verticales.

17. Fondations
Les fondations peuvent être comme une grande piscine.
Cela dépend de la résistance du terrain. Pour un terrain
plus faible, les fondations seront plus grandes.

18. Fondations
Sur une première couche de béton, les ouvriers montent
les premières armatures métalliques.

19. Fondations
Observez comment les armatures de la base sont installées.

20. Fondations
Observez que là où il y aura les piliers du
bâtiment, les armatures sont plus denses.

21. Fondations
La “piscine” est toute remplie de béton. Les extrémités des
armatures initiales des piliers sortent par dessus du béton.

22. Fondations
Les mêmes armatures avec plus de détail.

23. Fondations
Une autre option de fondations sont les puits
profonds. Le puits est fait avec une grande perceuse.

24. Fondations
Le puits profond est déjà fait.

25. Fondations
Ce sont les armatures qu'on met dans des puits
profonds.

26. Fondations
Les armatures métalliques sont déjà mises dans
le puits profond. Il manque seulement le béton.

27. Fondations
Le procès de construction des puits
profonds avec du béton armé.

28. La
construction
des bâtiments
Résumé du procès avec
des images
(Partie 1 de 3)
Excavations et
terrassements
Fondations
Élaboré par Groupe de travail EMILE à
Lleida, 2014.
Images obtenues de Diapoteca d'elements i
sistemes constructius de la UPC, Projecte Fi de
Carrera que han desenvolupat els alumnes Oriol
Esteve i Xavier Martínez, tutoritzats per les
professores Delfina Berasategui i Montse Bosch del
Departament Construccions Arquitectòniques II.
Aquest material només es pot utilitzar com a material
docent a les aules, i sense afany de lucre.
