Le document présente le développement de plugins sous Eclipse, en abordant l'historique, la structure et les différents projets associés à la plateforme. Il explique également le fonctionnement d'Eclipse, y compris les aspects de création de projets et de refactoring, ainsi que les outils et fonctionnalités pour le débogage et l'exécution des applications. Enfin, il décrit l'architecture des plugins et le micro-noyau d'Eclipse, mettant l'accent sur la modularité et l'extensibilité.

1. Développement de plug-in sous
Eclipse
Adel ESSAFI
Adel.safi@imag.fr

2. PLAN
 Présentation
 Fonctionnement d’Eclipse
 Développement de plugin

3. Présentation: un peu d’histoire ……
 La fondation Eclipse
 créé en 2001 par IBM
 consortium de sept sociétés
 2003-2004 passage d’un consortium à la fondation
Eclipse
 But : Eclipser le concurrent « sun »
 Membre
 Membres 'Strategic'
 Strategic developers
 Strategic consumers
 Membres 'Add-in Provider'
 Membres Associate

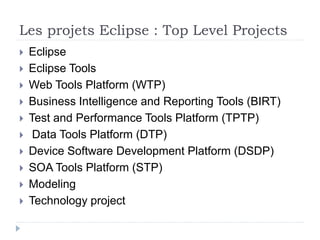

4. Les projets Eclipse : Top Level Projects
 Eclipse
 Eclipse Tools
 Web Tools Platform (WTP)
 Business Intelligence and Reporting Tools (BIRT)
 Test and Performance Tools Platform (TPTP)
 Data Tools Platform (DTP)
 Device Software Development Platform (DSDP)
 SOA Tools Platform (STP)
 Modeling
 Technology project

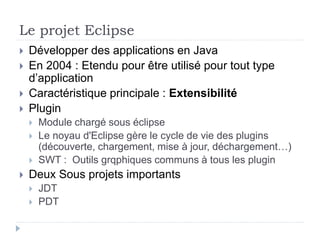

5. Le projet Eclipse
 Développer des applications en Java
 En 2004 : Etendu pour être utilisé pour tout type
d’application
 Caractéristique principale : Extensibilité
 Plugin
 Module chargé sous éclipse
 Le noyau d'Eclipse gère le cycle de vie des plugins
(découverte, chargement, mise à jour, déchargement…)
 SWT : Outils grqphiques communs à tous les plugin
 Deux Sous projets importants
 JDT
 PDT

6. Eclipse Tools
 Projets open sources liés à eclipse
 CDT : sous projet pour developper C/C++ sous eclipse
 GEF : librairie permettant la création et la manipulation de
graphiques en deux dimensions.
 VE (Visual Editor) : constructeur d'interfaces graphiques
Java
 ………………………………………………..

7. WTP - Web Tools Platform
 fournir des outils de
développement
d'applications Web
basées sur J2EE
 Web Standard Tools
 J2EE Standard Tools
 JSF Tools

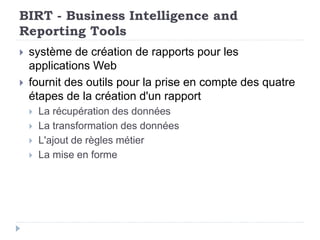

8. BIRT - Business Intelligence and
Reporting Tools
 système de création de rapports pour les
applications Web
 fournit des outils pour la prise en compte des quatre
étapes de la création d'un rapport
 La récupération des données
 La transformation des données
 L'ajout de règles métier
 La mise en forme

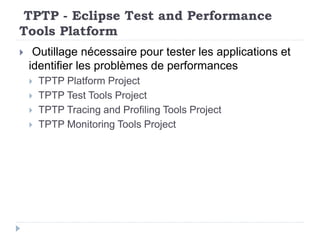

9. TPTP - Eclipse Test and Performance
Tools Platform
 Outillage nécessaire pour tester les applications et
identifier les problèmes de performances
 TPTP Platform Project
 TPTP Test Tools Project
 TPTP Tracing and Profiling Tools Project
 TPTP Monitoring Tools Project

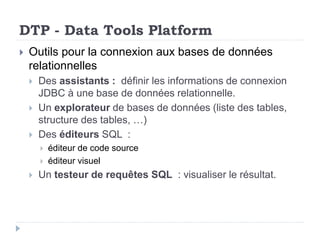

10. DTP - Data Tools Platform
 Outils pour la connexion aux bases de données
relationnelles
 Des assistants : définir les informations de connexion
JDBC à une base de données relationnelle.
 Un explorateur de bases de données (liste des tables,
structure des tables, …)
 Des éditeurs SQL :
 éditeur de code source
 éditeur visuel
 Un testeur de requêtes SQL : visualiser le résultat.

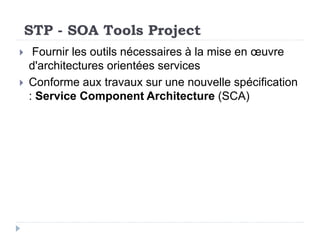

11. STP - SOA Tools Project
 Fournir les outils nécessaires à la mise en œuvre
d'architectures orientées services
 Conforme aux travaux sur une nouvelle spécification
: Service Component Architecture (SCA)

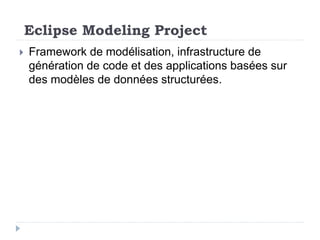

12. Eclipse Modeling Project
 Framework de modélisation, infrastructure de
génération de code et des applications basées sur
des modèles de données structurées.

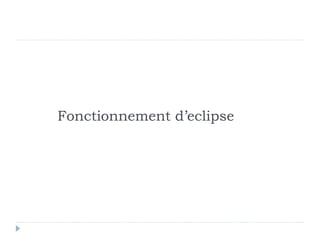

13. Fonctionnement d’eclipse

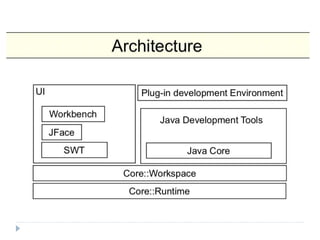

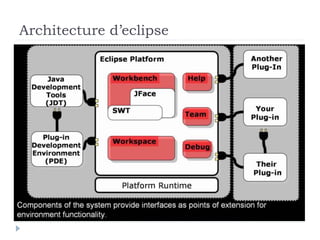

14. Architecture d’eclipse

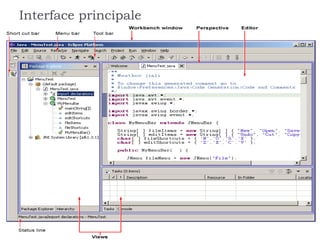

15. Interface principale

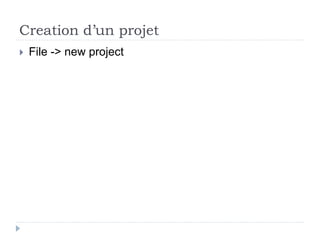

16. Creation d’un projet
 File -> new project

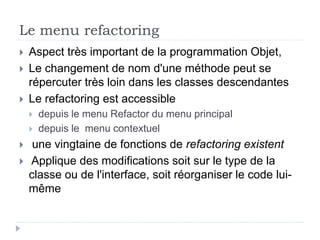

17. Le menu refactoring
 Aspect très important de la programmation Objet,
 Le changement de nom d'une méthode peut se
répercuter très loin dans les classes descendantes
 Le refactoring est accessible
 depuis le menu Refactor du menu principal
 depuis le menu contextuel
 une vingtaine de fonctions de refactoring existent
 Applique des modifications soit sur le type de la
classe ou de l'interface, soit réorganiser le code lui-
même

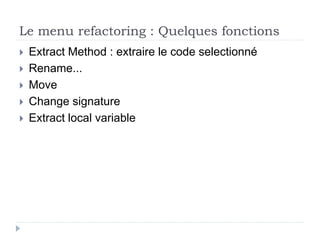

18. Le menu refactoring : Quelques fonctions
 Extract Method : extraire le code selectionné
 Rename...
 Move
 Change signature
 Extract local variable

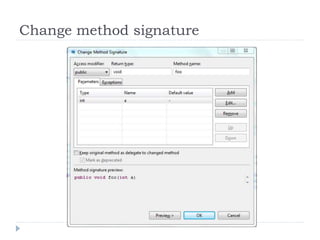

19. Change method signature

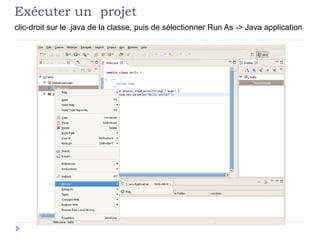

20. Exécuter un projet
clic-droit sur le .java de la classe, puis de sélectionner Run As -> Java application

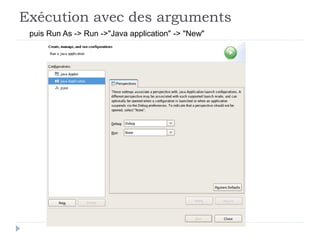

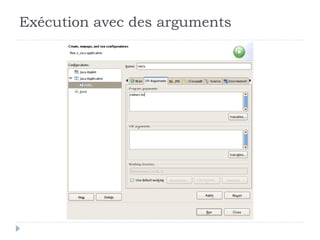

21. Exécution avec des arguments
puis Run As -> Run ->"Java application" -> "New"

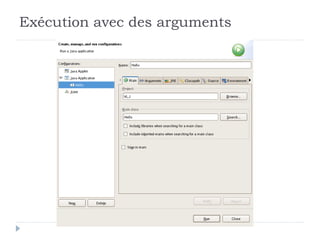

22. Exécution avec des arguments

23. Exécution avec des arguments

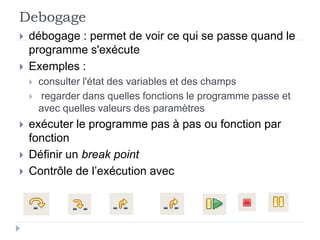

24. Debogage
 débogage : permet de voir ce qui se passe quand le
programme s'exécute
 Exemples :
 consulter l'état des variables et des champs
 regarder dans quelles fonctions le programme passe et
avec quelles valeurs des paramètres
 exécuter le programme pas à pas ou fonction par
fonction
 Définir un break point
 Contrôle de l’exécution avec

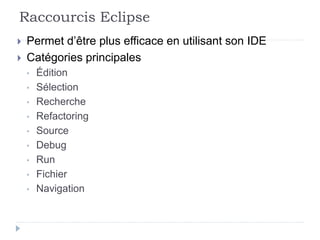

25. Raccourcis Eclipse
 Permet d’être plus efficace en utilisant son IDE
 Catégories principales
• Édition
• Sélection
• Recherche
• Refactoring
• Source
• Debug
• Run
• Fichier
• Navigation

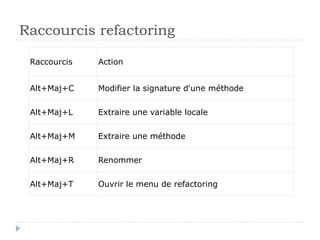

26. Raccourcis refactoring
Raccourcis Action
Alt+Maj+C Modifier la signature d'une méthode
Alt+Maj+L Extraire une variable locale
Alt+Maj+M Extraire une méthode
Alt+Maj+R Renommer
Alt+Maj+T Ouvrir le menu de refactoring

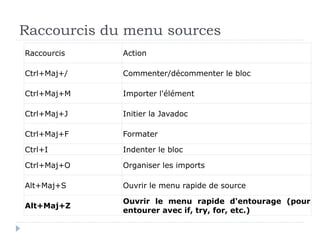

27. Raccourcis du menu sources
Raccourcis Action
Ctrl+Maj+/ Commenter/décommenter le bloc
Ctrl+Maj+M Importer l'élément
Ctrl+Maj+J Initier la Javadoc
Ctrl+Maj+F Formater
Ctrl+I Indenter le bloc
Ctrl+Maj+O Organiser les imports
Alt+Maj+S Ouvrir le menu rapide de source
Alt+Maj+Z
Ouvrir le menu rapide d'entourage (pour
entourer avec if, try, for, etc.)

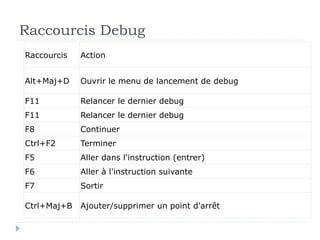

28. Raccourcis Debug
Raccourcis Action
Alt+Maj+D Ouvrir le menu de lancement de debug
F11 Relancer le dernier debug
F11 Relancer le dernier debug
F8 Continuer
Ctrl+F2 Terminer
F5 Aller dans l'instruction (entrer)
F6 Aller à l'instruction suivante
F7 Sortir
Ctrl+Maj+B Ajouter/supprimer un point d'arrêt

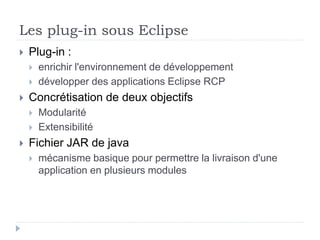

29. Les plug-in sous Eclipse
 Plug-in :
 enrichir l'environnement de développement
 développer des applications Eclipse RCP
 Concrétisation de deux objectifs
 Modularité
 Extensibilité
 Fichier JAR de java
 mécanisme basique pour permettre la livraison d'une
application en plusieurs modules

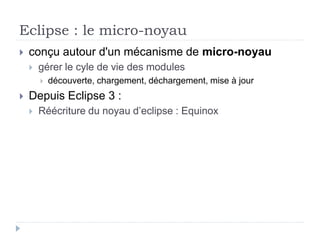

30. Eclipse : le micro-noyau
 conçu autour d'un mécanisme de micro-noyau
 gérer le cyle de vie des modules
 découverte, chargement, déchargement, mise à jour
 Depuis Eclipse 3 :
 Réécriture du noyau d’eclipse : Equinox

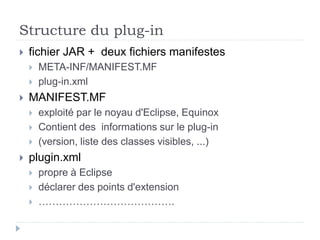

31. Structure du plug-in
 fichier JAR + deux fichiers manifestes
 META-INF/MANIFEST.MF
 plug-in.xml
 MANIFEST.MF
 exploité par le noyau d'Eclipse, Equinox
 Contient des informations sur le plug-in
 (version, liste des classes visibles, ...)
 plugin.xml
 propre à Eclipse
 déclarer des points d'extension
 ………………………………….
