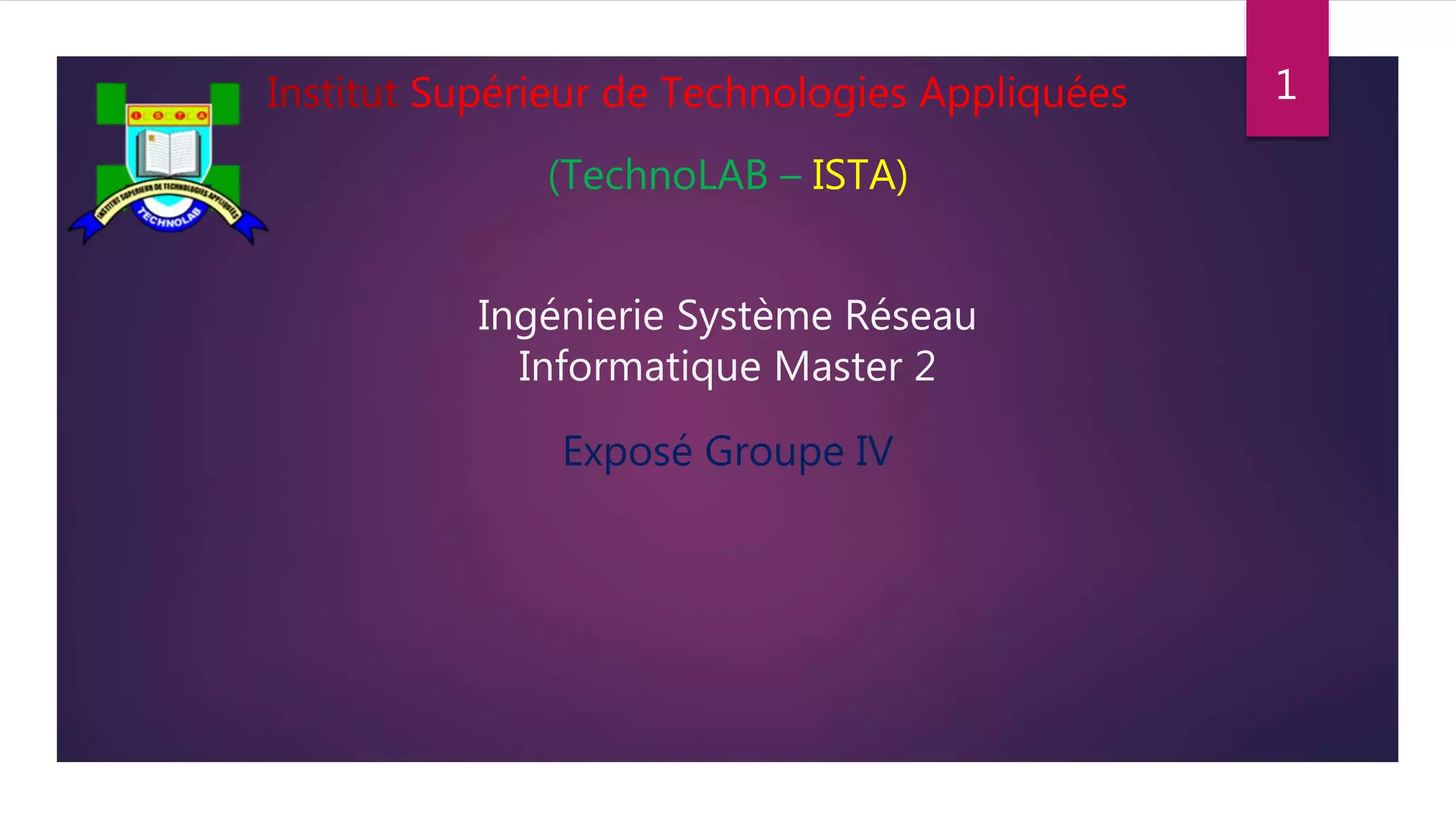

1. Institut Supérieur de Technologies Appliquées
(TechnoLAB – ISTA)
Ingénierie Système Réseau
Informatique Master 2
Exposé Groupe IV
1

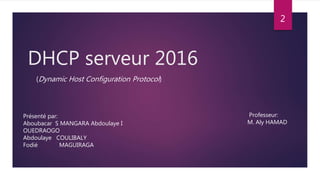

2. DHCP serveur 2016
(Dynamic Host Configuration Protocol)
Présenté par:
Aboubacar S MANGARA Abdoulaye I
OUEDRAOGO
Abdoulaye COULIBALY
Fodié MAGUIRAGA
Professeur:
M. Aly HAMAD
2

3. PLAN
 Introduction
3

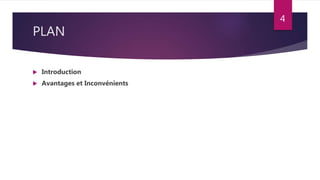

4. PLAN
 Introduction
 Avantages et Inconvénients
4

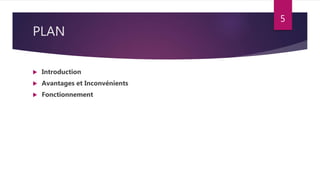

5. PLAN
 Introduction
 Avantages et Inconvénients
 Fonctionnement
5

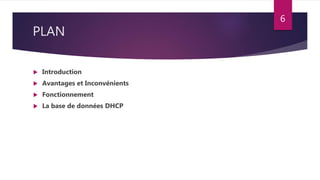

6. PLAN
 Introduction
 Avantages et Inconvénients
 Fonctionnement
 La base de données DHCP
6

7. PLAN
 Introduction
 Avantages et Inconvénients
 Fonctionnement
 La base de donnée DHCP
 Sécurité DHCP
7

8. PLAN
 Introduction
 Avantages et Inconvénients
 Fonctionnement
 La base de donnée DHCP
 Sécurité DHCP
 Conclusion
8

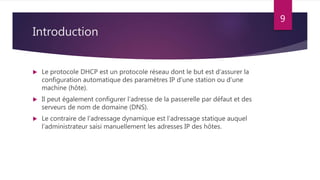

9. Introduction
 Le protocole DHCP est un protocole réseau dont le but est d’assurer la
configuration automatique des paramètres IP d’une station ou d’une
machine (hôte).
 Il peut également configurer l’adresse de la passerelle par défaut et des
serveurs de nom de domaine (DNS).
 Le contraire de l’adressage dynamique est l’adressage statique auquel
l’administrateur saisi manuellement les adresses IP des hôtes.
9

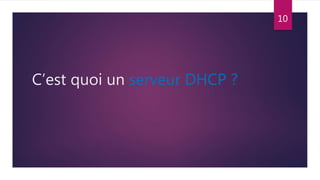

10. C’est quoi un serveur DHCP ?
10

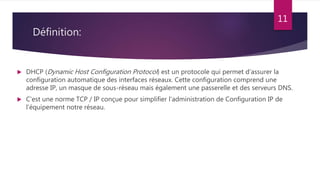

11. Définition:
 DHCP (Dynamic Host Configuration Protocol) est un protocole qui permet d’assurer la
configuration automatique des interfaces réseaux. Cette configuration comprend une
adresse IP, un masque de sous-réseau mais également une passerelle et des serveurs DNS.
 C'est une norme TCP / IP conçue pour simplifier l'administration de Configuration IP de
l'équipement notre réseau.
11

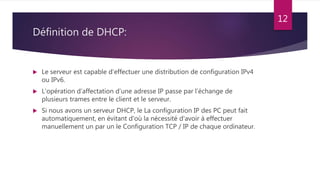

12. Définition de DHCP:
 Le serveur est capable d’effectuer une distribution de configuration IPv4
ou IPv6.
 L’opération d’affectation d’une adresse IP passe par l’échange de
plusieurs trames entre le client et le serveur.
 Si nous avons un serveur DHCP, le La configuration IP des PC peut fait
automatiquement, en évitant d'où la nécessité d'avoir à effectuer
manuellement un par un le Configuration TCP / IP de chaque ordinateur.
12

13. Avantages et inconvénients
13

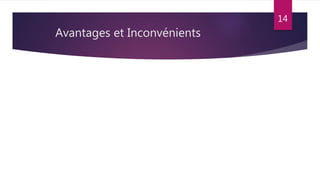

14. Avantages et Inconvénients
14

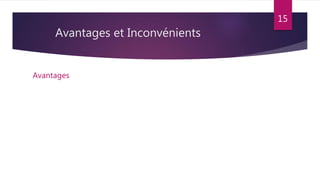

15. Avantages et Inconvénients
Avantages
15

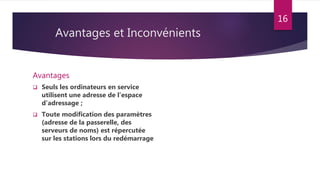

16. Avantages et Inconvénients
Avantages
 Seuls les ordinateurs en service
utilisent une adresse de l’espace
d’adressage ;
 Toute modification des paramètres
(adresse de la passerelle, des
serveurs de noms) est répercutée
sur les stations lors du redémarrage
16

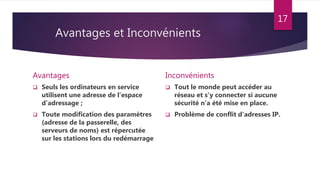

17. Avantages et Inconvénients
Avantages
 Seuls les ordinateurs en service
utilisent une adresse de l’espace
d’adressage ;
 Toute modification des paramètres
(adresse de la passerelle, des
serveurs de noms) est répercutée
sur les stations lors du redémarrage
Inconvénients
 Tout le monde peut accéder au
réseau et s'y connecter si aucune
sécurité n’a été mise en place.
 Problème de conflit d'adresses IP.
17

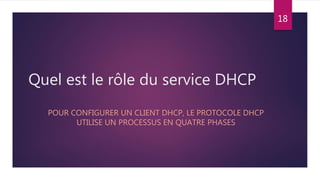

18. Quel est le rôle du service DHCP
POUR CONFIGURER UN CLIENT DHCP, LE PROTOCOLE DHCP
UTILISE UN PROCESSUS EN QUATRE PHASES
18

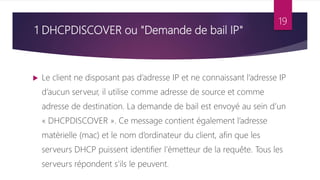

19. 1 DHCPDISCOVER ou "Demande de bail IP"
 Le client ne disposant pas d’adresse IP et ne connaissant l’adresse IP
d’aucun serveur, il utilise comme adresse de source et comme
adresse de destination. La demande de bail est envoyé au sein d’un
« DHCPDISCOVER ». Ce message contient également l’adresse
matérielle (mac) et le nom d’ordinateur du client, afin que les
serveurs DHCP puissent identifier l’émetteur de la requête. Tous les
serveurs répondent s'ils le peuvent.
19

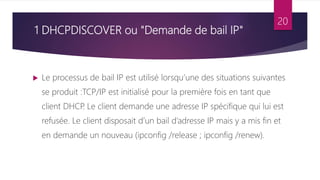

20. 1 DHCPDISCOVER ou "Demande de bail IP"
 Le processus de bail IP est utilisé lorsqu’une des situations suivantes
se produit :TCP/IP est initialisé pour la première fois en tant que
client DHCP
. Le client demande une adresse IP spécifique qui lui est
refusée. Le client disposait d’un bail d’adresse IP mais y a mis fin et
en demande un nouveau (ipconfig /release ; ipconfig /renew).
20

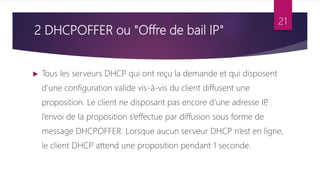

21. 2 DHCPOFFER ou "Offre de bail IP"
 Tous les serveurs DHCP qui ont reçu la demande et qui disposent
d’une configuration valide vis-à-vis du client diffusent une
proposition. Le client ne disposant pas encore d’une adresse IP
,
l’envoi de la proposition s’effectue par diffusion sous forme de
message DHCPOFFER. Lorsque aucun serveur DHCP n’est en ligne,
le client DHCP attend une proposition pendant 1 seconde.
21

22. 2 DHCPOFFER ou "Offre de bail IP"
 S’il n’en reçoit aucune, il diffuse à nouveau la requête à trois reprises
(selon des intervalles successifs de 9, 13 et 16 secondes).Si aucune
proposition n’est reçue après quatre tentatives, le client essaie à
nouveau toutes les 5 minutes.
22

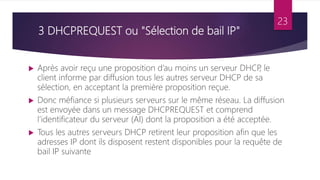

23. 3 DHCPREQUEST ou "Sélection de bail IP"
 Après avoir reçu une proposition d’au moins un serveur DHCP
, le
client informe par diffusion tous les autres serveur DHCP de sa
sélection, en acceptant la première proposition reçue.
 Donc méfiance si plusieurs serveurs sur le même réseau. La diffusion
est envoyée dans un message DHCPREQUEST et comprend
l’identificateur du serveur (AI) dont la proposition a été acceptée.
 Tous les autres serveurs DHCP retirent leur proposition afin que les
adresses IP dont ils disposent restent disponibles pour la requête de
bail IP suivante
23

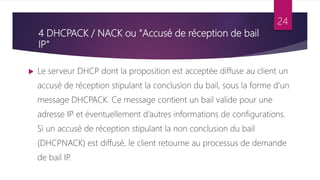

24. 4 DHCPACK / NACK ou "Accusé de réception de bail
IP"
 Le serveur DHCP dont la proposition est acceptée diffuse au client un
accusé de réception stipulant la conclusion du bail, sous la forme d’un
message DHCPACK. Ce message contient un bail valide pour une
adresse IP et éventuellement d’autres informations de configurations.
Si un accusé de réception stipulant la non conclusion du bail
(DHCPNACK) est diffusé, le client retourne au processus de demande
de bail IP
.
24

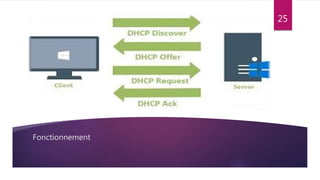

25. Fonctionnement
25

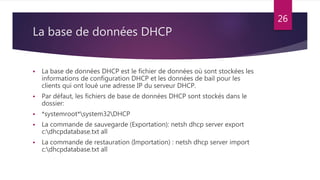

26. La base de données DHCP
 La base de données DHCP est le fichier de données où sont stockées les
informations de configuration DHCP et les données de bail pour les
clients qui ont loué une adresse IP du serveur DHCP.
 Par défaut, les fichiers de base de données DHCP sont stockés dans le
dossier:
 *systemroot*system32DHCP
 La commande de sauvegarde (Exportation): netsh dhcp server export
c:dhcpdatabase.txt all
 La commande de restauration (Importation) : netsh dhcp server import
c:dhcpdatabase.txt all
26

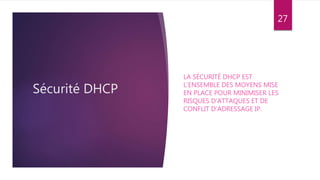

27. Sécurité DHCP
LA SÉCURITÉ DHCP EST
L’ENSEMBLE DES MOYENS MISE
EN PLACE POUR MINIMISER LES
RISQUES D’ATTAQUES ET DE
CONFLIT D’ADRESSAGE IP.
27

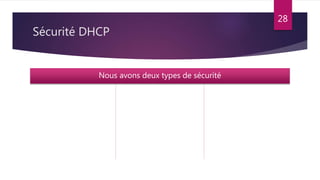

28. Sécurité DHCP
Nous avons deux types de sécurité
28

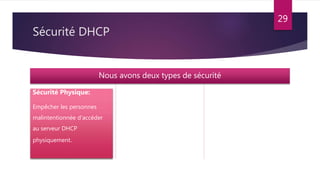

29. Sécurité DHCP
Nous avons deux types de sécurité
Sécurité Physique:
Empêcher les personnes
malintentionnée d’accéder
au serveur DHCP
physiquement.
29

30. Sécurité DHCP
Nous avons deux types de sécurité
Sécurité Physique:
Empêcher les personnes
malintentionnée d’accéder
au serveur DHCP
physiquement.
30

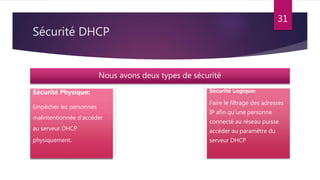

31. Sécurité DHCP
Nous avons deux types de sécurité
Sécurité Physique:
Empêcher les personnes
malintentionnée d’accéder
au serveur DHCP
physiquement.
Sécurité Logique:
Faire le filtrage des adresses
IP afin qu’une personne
connecté au réseau puisse
accéder au paramètre du
serveur DHCP
31

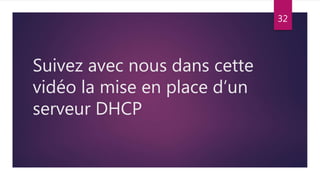

32. Suivez avec nous dans cette
vidéo la mise en place d’un
serveur DHCP
32

33. DHCP
33

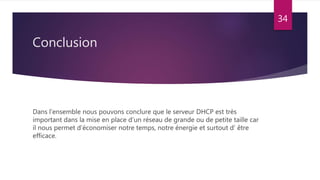

34. Conclusion
Dans l’ensemble nous pouvons conclure que le serveur DHCP est très
important dans la mise en place d’un réseau de grande ou de petite taille car
il nous permet d’économiser notre temps, notre énergie et surtout d’ être
efficace.
34

35. Merci !
35
