Le DHCP (Dynamic Host Configuration Protocol) permet à un appareil de recevoir automatiquement des paramètres réseau, tels qu'une adresse IP, en se connectant à un réseau. Le processus comprend plusieurs étapes, notamment le DHCPDISCOVER, DHCPOFFER, DHCPREQUEST et DHCPACK. Les baux d'adresses IP ont une durée limitée, et des procédures sont en place pour le renouvellement et la gestion des erreurs d'attribution.

1. DHCP
(Dynamic Host Configuration Protocol)
M.OUBROU Aderrahmane
DHCP [RFC 2131 – 1997]

2. BUT
Permet à un ordinateur qui se connecte sur un
réseau local d'obtenir et de configurer
dynamiquement et automatiquement :
Son adresse IP
masque de son sous-réseau
passerelle par défaut
adresse IP du serveur DNS
nom de son domaine

3. Fonctionnement
Lorsque vous connectez un ordinateur sur le réseau
il n’a aucune connaissance de son adresse IP
Par contre il connait:
son adresse Mac
L’adresse de broadcast

5. Demande de bail/adresse IP
Le poste client vient de se connecter, il n’a pas @IP
En DHCP une adresse IP n’est fournit que pour un
temps donné : Le bail. C’est pourquoi on parle de
demande de bail plutôt que d’adresse IP
Un bail a une durée : lease-time

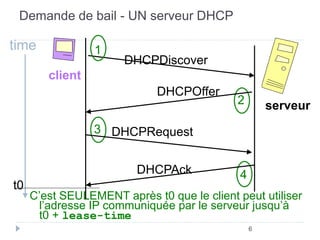

6. Demande de bail - UN serveur DHCP
C’est SEULEMENT après t0 que le client peut utiliser
l’adresse IP communiquée par le serveur jusqu’à
t0 + lease-time
6
time
DHCPDiscover
2
DHCPOffer
1
3 DHCPRequest
DHCPAck 4
client
serveur
t0

7. Trames DHCP
DHCPDISCOVER :Permet de trouver un
serveur DHCP. La trame est une trame de
« broadcast », elle est envoyée à l’adresse
255.255.255.255. Le client n’ayant pas d’adresse
prend l’adresse 0.0.0.0
DHCPOFFER : contient une proposition de
bail, l’adresse IP du serveur et l’adresse Mac du
client.
DHCPREQUEST : indique à tous les serveurs
quel bail il a accepté et/ou demande de
renouvellement de bail
DHCPACK : le serveur confirme le bail.

8. Renouvellement de bail
A la moitié du bail, le client demande le renouvellement
(prolongation de son bail), il n’y aura alors que les trames
DHCPREQUEST et DHCPACK qui seront échangées.
Si au bout des 7/8 du bail pas de réponse du serveur (ie
pas de DHCPACK) alors le client essayera de joindre un
serveur DHCP quelconque sur le réseau.
Lors du renouvellement, le client utilise l’adresse IP
donnée précédemment par le serveur
Un renouvellement est donc beaucoup plus simple

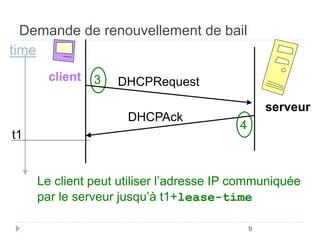

9. Demande de renouvellement de bail
Le client peut utiliser l’adresse IP communiquée
par le serveur jusqu’à t1+lease-time
9
time
3 DHCPRequest
4
DHCPAck
client
serveur
t1

10. Les paquets IP échangés Lors d’un
renouvellement de bail
Source Destination Protocol Info
192.168.0.9 192.168.0.253 DHCPRequest
192.168.0.253 192.168.0.9 DHCPAck
10

11. Message DHCP

12. Message DHCP
Envoyé par le Client
DHCPDISCOVER demande de localisation des
serveurs DHCP
DHCPREQUEST demande de bail
DHCPDECLINE refus d’adresse IP, elle est déjà
utilisée
DHCPRELEASE libération son bail
DHCPINFORM demande de paramètres locaux
(autre qu’une adresse IP)

13. Message DHCP
Envoyé par le Serveur
DHCPOFFER réponse à un DHCPDISCOVER
DHCPACK contient des paramètres et l'adresse IP
du client
DHCPNAK refus de bail

14. Problème de
l’oeuf et de la poule
Encapsulation d’un message DHCP

15. Encapsulation d’un message DHCP
BOOTP DHCP
UDP
IP
par exemple
Ethernet
Trame contenant un
message « DHCP »
Message
DHCP
Eth IP UDP

16. Trame contenant un message DHCP
Adresse physique de l’émetteur
Adresse physique du destinataire de
la trame
Adresse IP source
Adresse IP destinataire du paquet IP
Port source
Port destination du datagramme
16
Message DHCP
Ethernet
IP
UDP

17. Le Problème de l’oeuf et la poule
17
A moment de la demande de bail,
Est-ce que le client connaît son adresse physique ?
Est-ce que le client connaît l’adresse physique du serveur
DHCP ?
QUE FAIRE ???
Niveau
physique

18. Le Problème de l’oeuf et la poule
A moment de la demande de bail,
Est-ce que le client connaît l’adresse IP du serveur DHCP
?
Est-ce que le client connaît son adresse IP ?
Est-ce que le serveur DHCP connaît l’adresse
IP du client?
QUE FAIRE ???
Niveau
réseau

19. DIFFUSION niveau physique
Diffusion (broadcast) distribution de la requête DHCP à
tous les postes connectés
Client
DHCP Adresse de
diffusion:
ff:ff:ff:ff:ff:ff
19

20. DIFFUSION niveau réseau
Diffusion (broadcast) distribution de la requête DHCP à
tous les postes connectés
20
Client
DHCP
Utilsation de
l’adresse IP de
diffusion générique
255.255.255.255

21. Niveau Transport - requêtes
Le client DHCP envoie la requête sur le port 67. Le
serveur DHCP écoute sur le port 67.
Serveur DHCP
21
67
Client
DHCP

22. Niveau Transport - requêtes
Le client DHCP envoie la requête sur le port 67. Le
serveur DHCP écoute sur le port 67.
Serveur DHCP
22
67
Client
DHCP

23. Niveau Transport - réponses
Le serveur DHCP envoie la requête sur le port 68. Le
client DHCP écoute sur le port 68.
Serveur DHCP
23
68
Client
DHCP

24. DHCP : le client utilise un port réservé
24
Port serveur DHCP 67
Port Client DHCP 68
Client
DHCP
65
66
67
68
69
Serveur
DHCP
65
66
67
68
69

25. Trame contenant un DHCPDiscover
00:20.8f:b9:49:37
ff:ff:ff:ff:ff:ff
0.0.0.0
255.255.255.255
25 Message DHCPDiscover
68
67
Ethernet
IP
UDP

26. Trame contenant
DHCPDiscover
26
00:20.8f:b9:49:37
ff:ff:ff:ff:ff:ff
0.0.0.0
255.255.255.255
Message
68
67
DHCPDiscover
adresse
physique de
diffusion
Adresse IP
de
diffusion
générique
Adresse
physique du
client DHCP
Adresse
IP
« neutre »
Port
source
datagamm
e

27. Trame contenant un DHCPOffer
00.00.b4:bb:7d:ee
00:20.8f:b9:49:37
192.168.0.253
Message DHCPDiscover
27
67
68
Ethernet
IP
UDP

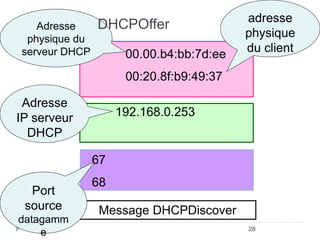

28. 28
67
68
00.00.b4:bb:7d:ee
00:20.8f:b9:49:37
192.168.0.253
Message DHCPDiscover
adresse
physique
du client
Adresse
physique du
serveur DHCP
Adresse
IP serveur
DHCP
Port
source
datagamm
e
DHCPOffer

29. Trame contenant un DHCPRequest
00:20.8f:b9:49:37
ff:ff:ff:ff:ff:ff
0.0.0.0
255.255.255.255
29 Message DHCPRequest
68
67
Ethernet
IP
UDP

30. Demande de baux
DES serveurs DHCP
serveur client serveur
DHCPDiscover
DHCPOffer
DHCPRequest
30
DHCPAck
time
DHCPDiscover
DHCPOffer
DHCPRequest
Le client refuse
mon offre

31. Bilan des échanges lors d’une
demande de bail

32. Les paquets IP échangés
Source Destination Protocol Info
0.0.0.0 255.255.255.255 DHCPDiscover
# le serveur DHCP vérifie que l’adresse IP qu’il veut offrir
n’est pas utilisée
Serveur DHCP Broadcast ARP
192.168.0.9?
192.168.0.253 DHCPOffer
0.0.0.0 255.255.255.255 DHCPRequest
192.168.0.253 192.168.0.9 DHCPACK
# le client vérifie via ARP que personne n’utilisa sa nouvelle
adresse
Client DHCP Broadcast ARP
192.168.0.9?

33. Format d’un message DHCP

34. Dynamic Host Configuration Protocol
DHCP a été conçu comme complément de
BOOTP- Bootstrap Protocol –
BOOTP: [RFC 951 - 1985]
Protocole de démarrage
Une station récupère les informations pour
s’amorcer (« booter ») sur un serveur
« d’amorçage » distant

35. Format d’un message BOOTP
HTYPE HOPS
identifiant session
secs
flags
adresse IP client (écrit par le client)
adresse IP client (proposée par le serveur)
35
OP
HLEN
serveur adresse IP
gaterway adresse IP
adresse physique du client
nom du serveur
Fichier d’amorçage
OPTION

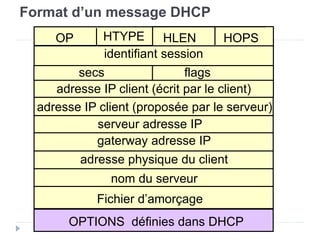

36. HTYPE HOPS
identifiant session
secs
flags
adresse IP client (écrit par le client)
adresse IP client (proposée par le serveur)
36
Format d’un message DHCP
OP
HLEN
serveur adresse IP
gaterway adresse IP
adresse physique du client
nom du serveur
Fichier d’amorçage
OPTIONS définies dans DHCP

37. Sous Unix/Linux

38. Sous Unix/Linux
Client DHCP : dhclient
Serveur DHCP : dhcpd
Fichier de configuration du serveur : /etc/dhcpd.conf

39. Exemple de fichier dhcpd.conf
# option definitions common to all supported networks...
option domain-name "voip.u-psud.fr";
option domain-name-servers 129.175.34.35, 129.175.36.37;
option option-150 code 150 = ip-address;
option option-150 192.168.200.10;
default-lease-time 600;
max-lease-time 7200;
subnet 172.16.2.0 netmask 255.255.255.128 {
#VOIP IPN bat 106 - vlan 1201
range 172.16.2.4 172.16.2.126;
option routers 172.16.2.1;
}
subnet 172.16.2.128 netmask 255.255.255.128 {
#VOIP CSNSM bat 104 - vlan 1204
range 172.16.2.132 172.16.2.254;
option routers 172.16.2.129;
}
39

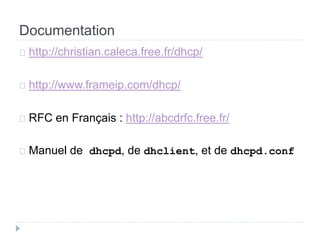

40. Documentation
http://christian.caleca.free.fr/dhcp/
http://www.frameip.com/dhcp/
RFC en Français : http://abcdrfc.free.fr/
Manuel de dhcpd, de dhclient, et de dhcpd.conf
