TECHNIQUES DE DIMENSIONNEMENT
Module N (06) : TECHNIQUES DE DIMENSIONNEMENT PV
Code : TSSES-06

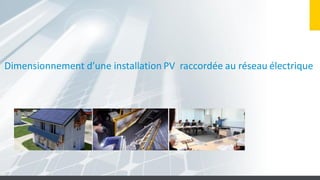

Dimensionnement d’une installation PV raccordée au réseau électrique

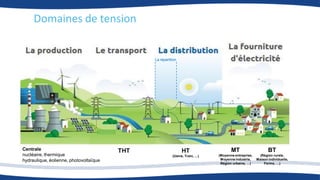

Domaines de tension
Centrale
nucléaire, thermique
hydraulique, éolienne, photovoltaïque
La répartition
THT HT
(Usine, Train, …)
MT
(Moyenne entreprise,
Moyenne industrie,
Région urbaine, …)
BT
(Région rurale,
Maison individuelle,
Ferme, …)

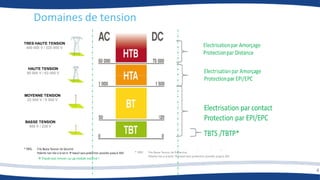

Domaines de tension
TRES HAUTE TENSION
400 000 V / 225 000 V
HAUTE TENSION
90 000 V / 63 000 V
MOYENNE TENSION
22 000 V / 5 500 V
BASSE TENSION
400 V / 230 V
4

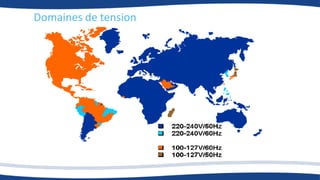

Domaines de tension

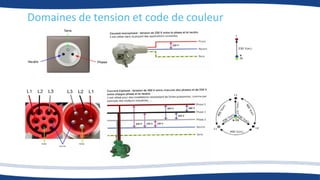

Domaines de tension et code de couleur

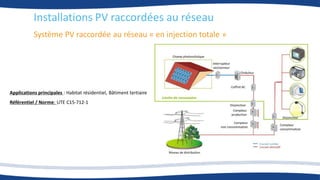

Système PV raccordée au réseau « en injection totale »
Installations PV raccordées au réseau
Applications principales : Habitat résidentiel, Bâtiment tertiaire
Référentiel / Norme: UTE C15-712-1
Système PV raccordée au réseau « en vente du surplus ou en
autoconsommation »
Installation PV raccordées au réseau
Applications principales : Habitat résidentiel, Bâtiment tertiaire
Référentiel / Norme: UTE C15-712-3

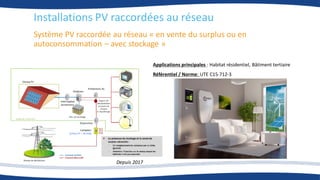

Système PV raccordée au réseau « en vente du surplus ou en
autoconsommation – avec stockage »
Installations PV raccordées au réseau
Depuis 2017
Applications principales : Habitat résidentiel, Bâtiment tertiaire
Référentiel / Norme: UTE C15-712-3

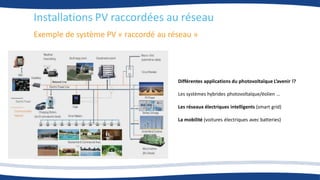

Exemple de système PV « raccordé au réseau »
Installations PV raccordées au réseau
Différentes applications du photovoltaïque L’avenir !?
Les systèmes hybrides photovoltaïque/éolien …
Les réseaux électriques intelligents (smart grid)
La mobilité (voitures électriques avec batteries)

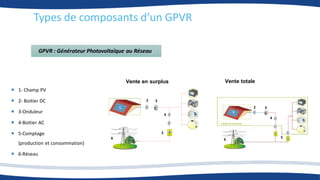

Types de composants d’un GPVR
 1- Champ PV
 2- Boitier DC
 3-Onduleur
 4-Boitier AC
 5-Comptage
(production et consommation)
 6-Réseau
1
2 3
1
2 3
4
4
5
6 6
5
Vente en surplus Vente totale
GPVR : Générateur Photovoltaïque au Réseau

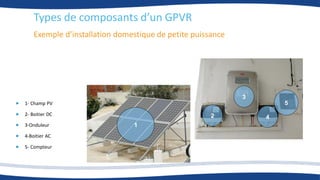

Exemple d’installation domestique de petite puissance
1- Champ PV
2- Boitier DC
3-Onduleur
4-Boitier AC
5- Compteur
1
2
3
4
5
Types de composants d’un GPVR
Schéma équivalent et repérage des composants de moyenne puissance
Types de composants d’un GPVR

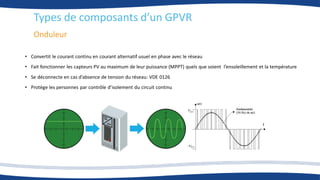

Onduleur
Types de composants d’un GPVR
• Convertit le courant continu en courant alternatif usuel en phase avec le réseau
• Fait fonctionner les capteurs PV au maximum de leur puissance (MPPT) quels que soient l’ensoleillement et la température
• Se déconnecte en cas d’absence de tension du réseau: VDE 0126
• Protège les personnes par contrôle d’isolement du circuit continu
Onduleurs raccordés réseau
Equipements d’une installation de petite puissance

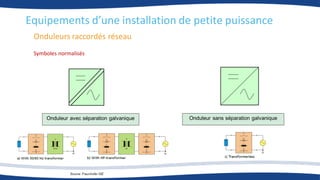

Onduleur sans séparation galvanique
Onduleur avec séparation galvanique
Symboles normalisés
Onduleurs raccordés réseau

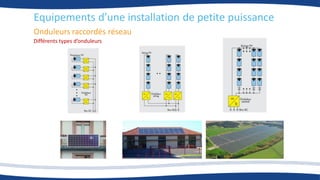

Différents types d’onduleurs
Equipements d’une installation de petite puissance
Onduleurs raccordés réseau

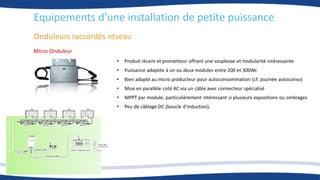

• Produit récent et prometteur offrant une souplesse et modularité intéressante
• Puissance adaptée à un ou deux modules entre 200 et 300Wc
• Bien adapté au micro producteur pour autoconsommation (cf: journée autoconso)
• Mise en parallèle coté AC via un câble avec connecteur spécialisé
• MPPT par module, particulièrement intéressant si plusieurs expositions ou ombrages
• Peu de câblage DC (boucle d’induction),
Micro Onduleur
Equipements d’une installation de petite puissance
Onduleurs raccordés réseau

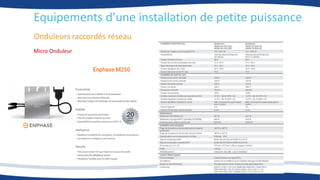

Micro Onduleur
Equipements d’une installation de petite puissance
Onduleurs raccordés réseau

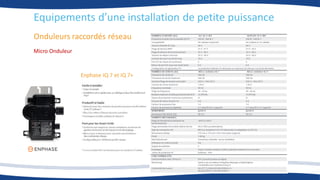

Micro Onduleur
Equipements d’une installation de petite puissance
Enphase IQ 7 et IQ 7+
Onduleurs raccordés réseau

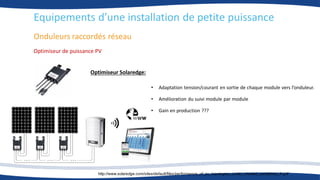

Optimiseur de puissance PV
Optimiseur Solaredge:
• Adaptation tension/courant en sortie de chaque module vers l’onduleur.
• Amélioration du suivi module par module
• Gain en production ???
http://www.solaredge.com/sites/default/files/performance_of_pv_topologies_under_shaded_conditions_fr.pdf
Equipements d’une installation de petite puissance
Onduleurs raccordés réseau

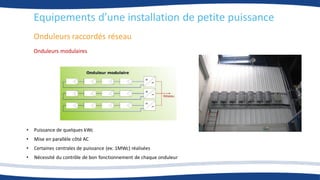

Onduleurs modulaires
• Puissance de quelques kWc
• Mise en parallèle côté AC
• Certaines centrales de puissance (ex: 1MWc) réalisées
• Nécessité du contrôle de bon fonctionnement de chaque onduleur
Equipements d’une installation de petite puissance
Onduleurs raccordés réseau

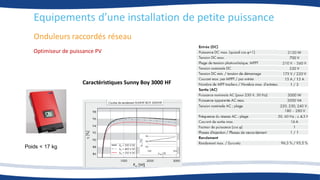

Optimiseur de puissance PV
Poids < 17 kg
Caractéristiques Sunny Boy 3000 HF
Equipements d’une installation de petite puissance
Onduleurs raccordés réseau

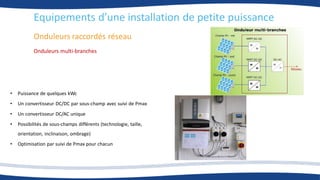

Onduleurs multi-branches
• Puissance de quelques kWc
• Un convertisseur DC/DC par sous-champ avec suivi de Pmax
• Un convertisseur DC/AC unique
• Possibilités de sous-champs différents (technologie, taille,
orientation, inclinaison, ombrage)
• Optimisation par suivi de Pmax pour chacun
Equipements d’une installation de petite puissance
Onduleurs raccordés réseau

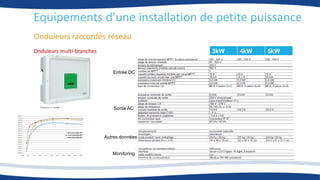

Onduleurs multi-branches 3kW 4kW 5kW
Entrée DC
Sortie AC
Autres données
Monitoring
Equipements d’une installation de petite puissance
Equipements d’une installation MP
Onduleurs raccordés réseau

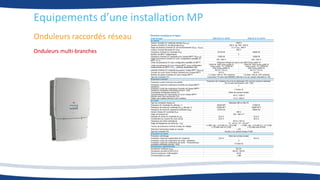

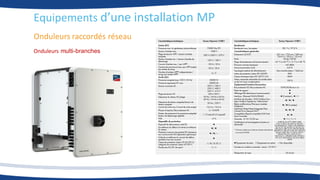

Onduleurs multi-branches
Equipements d’une installation MP
Onduleurs raccordés réseau
Onduleurs multi-branches
Equipements d’une installation MP
Onduleurs raccordés réseau

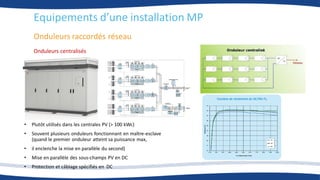

Onduleurs centralisés
• Plutôt utilisés dans les centrales PV (> 100 kWc)
• Souvent plusieurs onduleurs fonctionnant en maître-esclave
(quand le premier onduleur atteint sa puissance max,
• il enclenche la mise en parallèle du second)
• Mise en parallèle des sous-champs PV en DC
• Protection et câblage spécifiés en DC
Equipements d’une installation MP
Onduleurs raccordés réseau

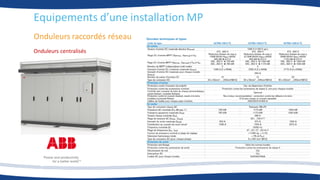

Onduleurs centralisés
Onduleurs raccordés réseau
Onduleurs avec fonction de sécurisation
Système avec deux onduleurs ou onduleurs bidirectionnels
Avantage Inconvénient
Peut être rajouté sur une
injection pure existante
Surcoût : Parc de batteries et ajout d’un
onduleur/chargeur + relayage complexe

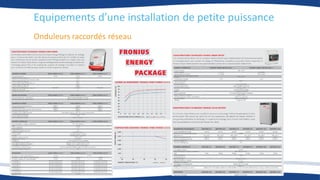

Equipements d’une installation de petite puissance
Onduleurs raccordés réseau
Equipements d’une installation de petite puissance

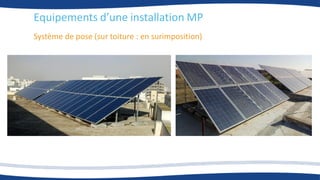

Système de pose (sur toiture : en surimposition)
Equipements d’une installation MP

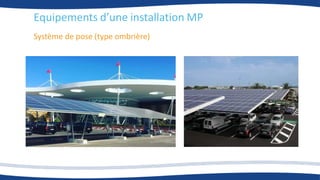

Système de pose (type ombrière)
Equipements d’une installation MP
Système de pose (sur toiture)
Equipements d’une installation MP

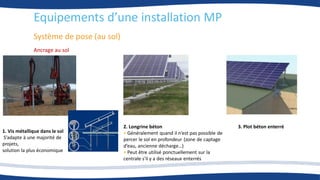

Système de pose (au sol)
1. Vis métallique dans le sol
S’adapte à une majorité de
projets,
solution la plus économique
3. Plot béton enterré
2. Longrine béton
• Généralement quand il n’est pas possible de
percer le sol en profondeur (zone de captage
d’eau, ancienne décharge…)
• Peut être utilisé ponctuellement sur la
centrale s'il y a des réseaux enterrés
Ancrage au sol
Equipements d’une installation MP
Documentation technique
Attention de bien dimensionner l’espace entre les rangées / ombrage
Système de pose (au sol)
Pertes : 75 % pendant les 2 mois d’hiver,
soit pour une installation de 80 kWc
=> une perte de 8338 kWh
Documentation technique

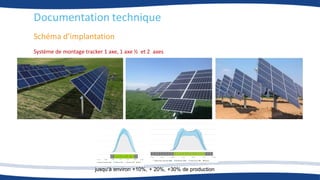

Schéma d’implantation
Système de montage tracker 1 axe, 1 axe ½ et 2 axes
jusqu’à environ +10%, + 20%, +30% de production
Documentation technique

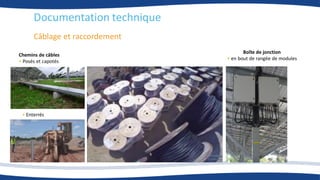

Câblage et raccordement
Chemins de câbles
• Posés et capotés
Boîte de jonction
• en bout de rangée de modules
• Enterrés
Documentation technique
Câblage et raccordement
Postes onduleurs – transformateurs
• Répartis dans le champ PV pour limiter le câblage DC
Poste de livraison
• Interface avec le réseau électrique
Onduleurs raccordés réseau

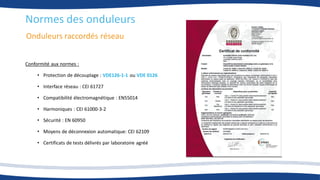

Normes des onduleurs
Conformité aux normes :
• Protection de découplage : VDE126-1-1 ou VDE 0126
• Interface réseau : CEI 61727
• Compatibilité électromagnétique : EN55014
• Harmoniques : CEI 61000-3-2
• Sécurité : EN 60950
• Moyens de déconnexion automatique: CEI 62109
• Certificats de tests délivrés par laboratoire agréé
Onduleurs raccordés réseau
Normes des onduleurs

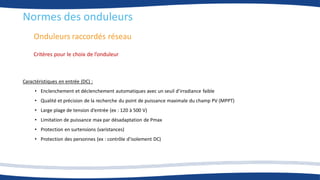

Critères pour le choix de l’onduleur
Caractéristiques en entrée (DC) :
• Enclenchement et déclenchement automatiques avec un seuil d’irradiance faible
• Qualité et précision de la recherche du point de puissance maximale du champ PV (MPPT)
• Large plage de tension d’entrée (ex : 120 à 500 V)
• Limitation de puissance max par désadaptation de Pmax
• Protection en surtensions (varistances)
• Protection des personnes (ex : contrôle d’isolement DC)
Onduleurs raccordés réseau
Normes des onduleurs
Critères pour le choix de l’onduleur
Caractéristiques en sortie (AC) / Norme VDE 0126
• Parfaite synchronisation avec le réseau
• Déphasage nul ou faible (facteur de puissance = 1)
• Découplage automatique du réseau(< 20 ms) si hors tolérances:
• en tension 80% Un à 115% Un de 230V (soit 184 à 264,5 V en mono)
• en fréquence 47,5Hz < Fréquence réseau < à 50,2 Hz
• Impédance du réseau <1,5 Ω Et pas de saut > à 0,5 Ω (uniquement après couplage)
• Résistance d’isolement entre panneaux et masse mécanique < 500 kΩ (uniquement après couplage)
• Courant de fuite < 300 mA
• Composante continue du courant de sortie < 1 A
Onduleurs raccordés réseau
Normes des onduleurs

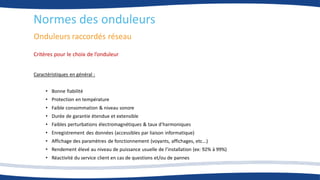

Critères pour le choix de l’onduleur
Caractéristiques en général :
• Bonne fiabilité
• Protection en température
• Faible consommation & niveau sonore
• Durée de garantie étendue et extensible
• Faibles perturbations électromagnétiques & taux d’harmoniques
• Enregistrement des données (accessibles par liaison informatique)
• Affichage des paramètres de fonctionnement (voyants, affichages, etc...)
• Rendement élevé au niveau de puissance usuelle de l’installation (ex: 92% à 99%)
• Réactivité du service client en cas de questions et/ou de pannes
Onduleurs raccordés réseau
Normes des onduleurs

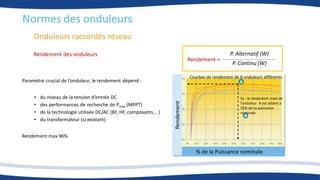

Rendement des onduleurs
Paramètre crucial de l’onduleur, le rendement dépend :
• du niveau de la tension d’entrée DC
• des performances de recherche de Pmax (MPPT)
• de la technologie utilisée DC/AC (BF, HF, composants,.. )
• du transformateur (si existant)
Rendement max 96%
% de la Puissance nominale
Rendement
Courbes de rendement de 6 onduleurs différents
Ex : le rendement maxi de
l’onduleur A est atteint à
55% de sa puissance
nominale
A
A
P. Continu (W)
P. Alternatif (W)
Rendement =
Onduleurs raccordés réseau
Normes des onduleurs

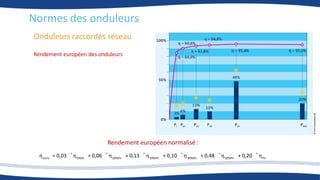

Rendement européen des onduleurs
Rendement européen normalisé :
Pn
50%Pn
30%Pn
20%Pn
10%Pn
5%Pn
euro
η
0,20
η
0,48
η
0,10
η
0,13
η
0,06
η
0,03
η ´
+
´
+
´
+
´
+
´
+
´
=
Onduleurs raccordés réseau
Normes des onduleurs

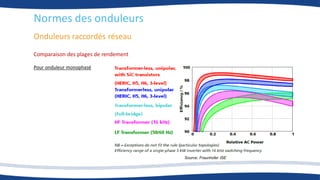

Comparaison des plages de rendement
Source: Fraunhofer ISE
Pour onduleur monophasé
Onduleurs raccordés réseau
Normes des onduleurs

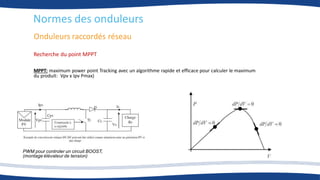

Recherche du point MPPT
MPPT: maximum power point Tracking avec un algorithme rapide et efficace pour calculer le maximum
du produit: Vpv x Ipv Pmax)
PWM pour controler un circuit BOOST,
(montage élévateur de tension)

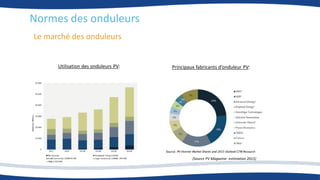

Le marché des onduleurs
Normes des onduleurs
(Source PV Magazine- estimation 2015)
Utilisation des onduleurs PV: Principaux fabricants d’onduleur PV:

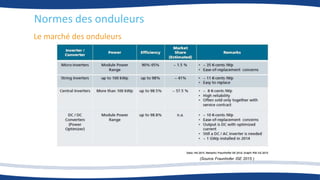

Le marché des onduleurs
Normes des onduleurs
(Source Fraunhofer ISE 2015 )

Dimensionnement d'une installation PV - 1.pdf

  • 1.
    TECHNIQUES DE DIMENSIONNEMENT ModuleN (06) : TECHNIQUES DE DIMENSIONNEMENT PV Code : TSSES-06
  • 2.
    Dimensionnement d’une installationPV raccordée au réseau électrique
  • 3.
    Domaines de tension Centrale nucléaire,thermique hydraulique, éolienne, photovoltaïque La répartition THT HT (Usine, Train, …) MT (Moyenne entreprise, Moyenne industrie, Région urbaine, …) BT (Région rurale, Maison individuelle, Ferme, …)
  • 4.
    Domaines de tension TRESHAUTE TENSION 400 000 V / 225 000 V HAUTE TENSION 90 000 V / 63 000 V MOYENNE TENSION 22 000 V / 5 500 V BASSE TENSION 400 V / 230 V 4
  • 5.
  • 6.
    Domaines de tensionet code de couleur
  • 7.
    Système PV raccordéeau réseau « en injection totale » Installations PV raccordées au réseau Applications principales : Habitat résidentiel, Bâtiment tertiaire Référentiel / Norme: UTE C15-712-1
  • 8.
    Système PV raccordéeau réseau « en vente du surplus ou en autoconsommation » Installation PV raccordées au réseau Applications principales : Habitat résidentiel, Bâtiment tertiaire Référentiel / Norme: UTE C15-712-3
  • 9.
    Système PV raccordéeau réseau « en vente du surplus ou en autoconsommation – avec stockage » Installations PV raccordées au réseau Depuis 2017 Applications principales : Habitat résidentiel, Bâtiment tertiaire Référentiel / Norme: UTE C15-712-3
  • 10.
    Exemple de systèmePV « raccordé au réseau » Installations PV raccordées au réseau Différentes applications du photovoltaïque L’avenir !? Les systèmes hybrides photovoltaïque/éolien … Les réseaux électriques intelligents (smart grid) La mobilité (voitures électriques avec batteries)
  • 11.
    Types de composantsd’un GPVR  1- Champ PV  2- Boitier DC  3-Onduleur  4-Boitier AC  5-Comptage (production et consommation)  6-Réseau 1 2 3 1 2 3 4 4 5 6 6 5 Vente en surplus Vente totale GPVR : Générateur Photovoltaïque au Réseau
  • 12.
    Exemple d’installation domestiquede petite puissance 1- Champ PV 2- Boitier DC 3-Onduleur 4-Boitier AC 5- Compteur 1 2 3 4 5 Types de composants d’un GPVR
  • 13.
    Schéma équivalent etrepérage des composants de moyenne puissance Types de composants d’un GPVR
  • 14.
    Onduleur Types de composantsd’un GPVR • Convertit le courant continu en courant alternatif usuel en phase avec le réseau • Fait fonctionner les capteurs PV au maximum de leur puissance (MPPT) quels que soient l’ensoleillement et la température • Se déconnecte en cas d’absence de tension du réseau: VDE 0126 • Protège les personnes par contrôle d’isolement du circuit continu
  • 15.
    Onduleurs raccordés réseau Equipementsd’une installation de petite puissance Onduleur sans séparation galvanique Onduleur avec séparation galvanique Symboles normalisés
  • 16.
    Onduleurs raccordés réseau Différentstypes d’onduleurs Equipements d’une installation de petite puissance
  • 17.
    Onduleurs raccordés réseau •Produit récent et prometteur offrant une souplesse et modularité intéressante • Puissance adaptée à un ou deux modules entre 200 et 300Wc • Bien adapté au micro producteur pour autoconsommation (cf: journée autoconso) • Mise en parallèle coté AC via un câble avec connecteur spécialisé • MPPT par module, particulièrement intéressant si plusieurs expositions ou ombrages • Peu de câblage DC (boucle d’induction), Micro Onduleur Equipements d’une installation de petite puissance
  • 18.
    Onduleurs raccordés réseau MicroOnduleur Equipements d’une installation de petite puissance
  • 19.
    Onduleurs raccordés réseau MicroOnduleur Equipements d’une installation de petite puissance Enphase IQ 7 et IQ 7+
  • 20.
    Onduleurs raccordés réseau Optimiseurde puissance PV Optimiseur Solaredge: • Adaptation tension/courant en sortie de chaque module vers l’onduleur. • Amélioration du suivi module par module • Gain en production ??? http://www.solaredge.com/sites/default/files/performance_of_pv_topologies_under_shaded_conditions_fr.pdf Equipements d’une installation de petite puissance
  • 21.
    Onduleurs raccordés réseau Onduleursmodulaires • Puissance de quelques kWc • Mise en parallèle côté AC • Certaines centrales de puissance (ex: 1MWc) réalisées • Nécessité du contrôle de bon fonctionnement de chaque onduleur Equipements d’une installation de petite puissance
  • 22.
    Onduleurs raccordés réseau Optimiseurde puissance PV Poids < 17 kg Caractéristiques Sunny Boy 3000 HF Equipements d’une installation de petite puissance
  • 23.
    Onduleurs raccordés réseau Onduleursmulti-branches • Puissance de quelques kWc • Un convertisseur DC/DC par sous-champ avec suivi de Pmax • Un convertisseur DC/AC unique • Possibilités de sous-champs différents (technologie, taille, orientation, inclinaison, ombrage) • Optimisation par suivi de Pmax pour chacun Equipements d’une installation de petite puissance
  • 24.
    Onduleurs raccordés réseau Onduleursmulti-branches 3kW 4kW 5kW Entrée DC Sortie AC Autres données Monitoring Equipements d’une installation de petite puissance
  • 25.
    Equipements d’une installationMP Onduleurs raccordés réseau Onduleurs multi-branches
  • 26.
    Equipements d’une installationMP Onduleurs raccordés réseau Onduleurs multi-branches
  • 27.
    Equipements d’une installationMP Onduleurs raccordés réseau Onduleurs centralisés • Plutôt utilisés dans les centrales PV (> 100 kWc) • Souvent plusieurs onduleurs fonctionnant en maître-esclave (quand le premier onduleur atteint sa puissance max, • il enclenche la mise en parallèle du second) • Mise en parallèle des sous-champs PV en DC • Protection et câblage spécifiés en DC
  • 28.
    Equipements d’une installationMP Onduleurs raccordés réseau Onduleurs centralisés
  • 29.
    Onduleurs raccordés réseau Onduleursavec fonction de sécurisation Système avec deux onduleurs ou onduleurs bidirectionnels Avantage Inconvénient Peut être rajouté sur une injection pure existante Surcoût : Parc de batteries et ajout d’un onduleur/chargeur + relayage complexe Equipements d’une installation de petite puissance
  • 30.
    Onduleurs raccordés réseau Equipementsd’une installation de petite puissance
  • 31.
    Système de pose(sur toiture : en surimposition) Equipements d’une installation MP
  • 32.
    Système de pose(type ombrière) Equipements d’une installation MP
  • 33.
    Système de pose(sur toiture) Equipements d’une installation MP
  • 34.
    Système de pose(au sol) 1. Vis métallique dans le sol S’adapte à une majorité de projets, solution la plus économique 3. Plot béton enterré 2. Longrine béton • Généralement quand il n’est pas possible de percer le sol en profondeur (zone de captage d’eau, ancienne décharge…) • Peut être utilisé ponctuellement sur la centrale s'il y a des réseaux enterrés Ancrage au sol Equipements d’une installation MP
  • 35.
    Documentation technique Attention debien dimensionner l’espace entre les rangées / ombrage Système de pose (au sol) Pertes : 75 % pendant les 2 mois d’hiver, soit pour une installation de 80 kWc => une perte de 8338 kWh
  • 36.
    Documentation technique Schéma d’implantation Systèmede montage tracker 1 axe, 1 axe ½ et 2 axes jusqu’à environ +10%, + 20%, +30% de production
  • 37.
    Documentation technique Câblage etraccordement Chemins de câbles • Posés et capotés Boîte de jonction • en bout de rangée de modules • Enterrés
  • 38.
    Documentation technique Câblage etraccordement Postes onduleurs – transformateurs • Répartis dans le champ PV pour limiter le câblage DC Poste de livraison • Interface avec le réseau électrique
  • 39.
    Onduleurs raccordés réseau Normesdes onduleurs Conformité aux normes : • Protection de découplage : VDE126-1-1 ou VDE 0126 • Interface réseau : CEI 61727 • Compatibilité électromagnétique : EN55014 • Harmoniques : CEI 61000-3-2 • Sécurité : EN 60950 • Moyens de déconnexion automatique: CEI 62109 • Certificats de tests délivrés par laboratoire agréé
  • 40.
    Onduleurs raccordés réseau Normesdes onduleurs Critères pour le choix de l’onduleur Caractéristiques en entrée (DC) : • Enclenchement et déclenchement automatiques avec un seuil d’irradiance faible • Qualité et précision de la recherche du point de puissance maximale du champ PV (MPPT) • Large plage de tension d’entrée (ex : 120 à 500 V) • Limitation de puissance max par désadaptation de Pmax • Protection en surtensions (varistances) • Protection des personnes (ex : contrôle d’isolement DC)
  • 41.
    Onduleurs raccordés réseau Normesdes onduleurs Critères pour le choix de l’onduleur Caractéristiques en sortie (AC) / Norme VDE 0126 • Parfaite synchronisation avec le réseau • Déphasage nul ou faible (facteur de puissance = 1) • Découplage automatique du réseau(< 20 ms) si hors tolérances: • en tension 80% Un à 115% Un de 230V (soit 184 à 264,5 V en mono) • en fréquence 47,5Hz < Fréquence réseau < à 50,2 Hz • Impédance du réseau <1,5 Ω Et pas de saut > à 0,5 Ω (uniquement après couplage) • Résistance d’isolement entre panneaux et masse mécanique < 500 kΩ (uniquement après couplage) • Courant de fuite < 300 mA • Composante continue du courant de sortie < 1 A
  • 42.
    Onduleurs raccordés réseau Normesdes onduleurs Critères pour le choix de l’onduleur Caractéristiques en général : • Bonne fiabilité • Protection en température • Faible consommation & niveau sonore • Durée de garantie étendue et extensible • Faibles perturbations électromagnétiques & taux d’harmoniques • Enregistrement des données (accessibles par liaison informatique) • Affichage des paramètres de fonctionnement (voyants, affichages, etc...) • Rendement élevé au niveau de puissance usuelle de l’installation (ex: 92% à 99%) • Réactivité du service client en cas de questions et/ou de pannes
  • 43.
    Onduleurs raccordés réseau Normesdes onduleurs Rendement des onduleurs Paramètre crucial de l’onduleur, le rendement dépend : • du niveau de la tension d’entrée DC • des performances de recherche de Pmax (MPPT) • de la technologie utilisée DC/AC (BF, HF, composants,.. ) • du transformateur (si existant) Rendement max 96% % de la Puissance nominale Rendement Courbes de rendement de 6 onduleurs différents Ex : le rendement maxi de l’onduleur A est atteint à 55% de sa puissance nominale A A P. Continu (W) P. Alternatif (W) Rendement =
  • 44.
    Onduleurs raccordés réseau Normesdes onduleurs Rendement européen des onduleurs Rendement européen normalisé : Pn 50%Pn 30%Pn 20%Pn 10%Pn 5%Pn euro η 0,20 η 0,48 η 0,10 η 0,13 η 0,06 η 0,03 η ´ + ´ + ´ + ´ + ´ + ´ =
  • 45.
    Onduleurs raccordés réseau Normesdes onduleurs Comparaison des plages de rendement Source: Fraunhofer ISE Pour onduleur monophasé
  • 46.
    Onduleurs raccordés réseau Normesdes onduleurs Recherche du point MPPT MPPT: maximum power point Tracking avec un algorithme rapide et efficace pour calculer le maximum du produit: Vpv x Ipv Pmax) PWM pour controler un circuit BOOST, (montage élévateur de tension)
  • 47.
    Le marché desonduleurs Normes des onduleurs (Source PV Magazine- estimation 2015) Utilisation des onduleurs PV: Principaux fabricants d’onduleur PV:
  • 48.
    Le marché desonduleurs Normes des onduleurs (Source Fraunhofer ISE 2015 )
