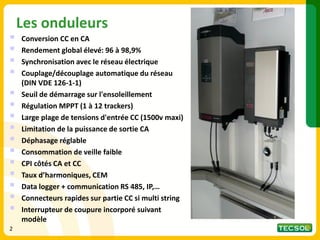

Les onduleurs
▪ Conversion CC en CA
▪ Rendement global élevé: 96 à 98,9%
▪ Synchronisation avec le réseau électrique
▪ Couplage/découplage automatique du réseau
(DIN VDE 126-1-1)
▪ Seuil de démarrage sur l'ensoleillement
▪ Régulation MPPT (1 à 12 trackers)
▪ Large plage de tensions d'entrée CC (1500v maxi)
▪ Limitation de la puissance de sortie CA
▪ Déphasage réglable
▪ Consommation de veille faible
▪ CPI côtés CA et CC
▪ Taux d’harmoniques, CEM
▪ Data logger + communication RS 485, IP,…
▪ Connecteurs rapides sur partie CC si multi string
▪ Interrupteur de coupure incorporé suivant
modèle
2

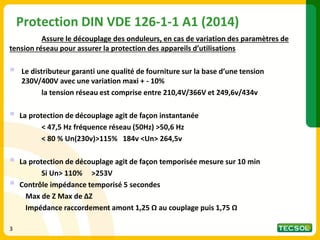

Protection DIN VDE 126-1-1 A1 (2014)
Assure le découplage des onduleurs, en cas de variation des paramètres de
tension réseau pour assurer la protection des appareils d’utilisations
▪ Le distributeur garanti une qualité de fourniture sur la base d’une tension
230V/400V avec une variation maxi + - 10%
la tension réseau est comprise entre 210,4V/366V et 249,6v/434v
▪ La protection de découplage agit de façon instantanée
< 47,5 Hz fréquence réseau (50Hz) >50,6 Hz
< 80 % Un(230v)>115% 184v <Un> 264,5v
▪ La protection de découplage agit de façon temporisée mesure sur 10 min
Si Un> 110% >253V
▪ Contrôle impédance temporisé 5 secondes
Max de Z Max de ΔZ
Impédance raccordement amont 1,25 Ω au couplage puis 1,75 Ω
3

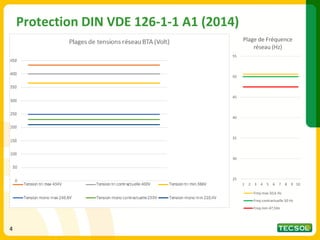

Protection DIN VDE 126-1-1 A1 (2014)
4
25
30
35
40
45
50
55
1 2 3 4 5 6 7 8 9 10
Plage de Fréquence
réseau (Hz)
Freq max 50,6 Hz
Freq contractuelle 50 Hz
Freq min 47,5Hz
5
5

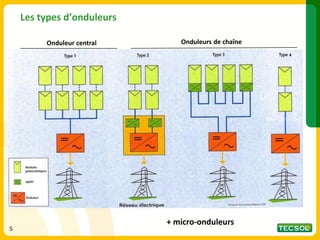

Les types d’onduleurs
Onduleur central Onduleurs de chaîne
+ micro-onduleurs
4

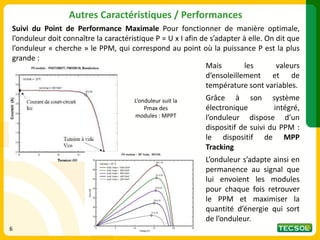

Suivi du Point de Performance Maximale Pour fonctionner de manière optimale,
l’onduleur doit connaître la caractéristique P = U x I afin de s’adapter à elle. On dit que
l’onduleur « cherche » le PPM, qui correspond au point où la puissance P est la plus
grande :
Autres Caractéristiques / Performances
Mais les valeurs
d’ensoleillement et de
température sont variables.
Grâce à son système
électronique intégré,
l’onduleur dispose d’un
dispositif de suivi du PPM :
le dispositif de MPP
Tracking
L’onduleur s’adapte ainsi en
permanence au signal que
lui envoient les modules
pour chaque fois retrouver
le PPM et maximiser la
quantité d’énergie qui sort
de l’onduleur.
L’onduleur suit la
Pmax des
modules : MPPT
6

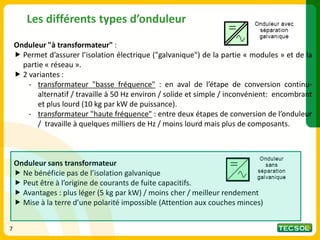

Les différents types d’onduleur
Onduleur "à transformateur" :
 Permet d’assurer l’isolation électrique ("galvanique") de la partie « modules » et de la
partie « réseau ».
 2 variantes :
- transformateur "basse fréquence" : en aval de l’étape de conversion continu-
alternatif / travaille à 50 Hz environ / solide et simple / inconvénient: encombrant
et plus lourd (10 kg par kW de puissance).
- transformateur "haute fréquence" : entre deux étapes de conversion de l’onduleur
/ travaille à quelques milliers de Hz / moins lourd mais plus de composants.
Onduleur sans transformateur
 Ne bénéficie pas de l’isolation galvanique
 Peut être à l’origine de courants de fuite capacitifs.
 Avantages : plus léger (5 kg par kW) / moins cher / meilleur rendement
 Mise à la terre d’une polarité impossible (Attention aux couches minces)
7

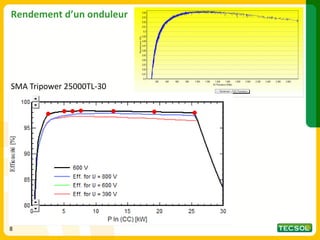

Rendement d’un onduleur
8
SMA Tripower 25000TL-30
9
9

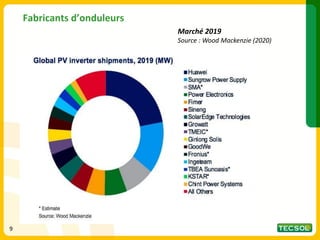

Fabricants d’onduleurs
Marché 2019
Source : Wood Mackenzie (2020)
10
10

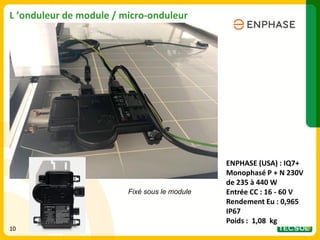

L ’onduleur de module / micro-onduleur
ENPHASE (USA) : IQ7+
Monophasé P + N 230V
de 235 à 440 W
Entrée CC : 16 - 60 V
Rendement Eu : 0,965
IP67
Poids : 1,08 kg
Fixé sous le module

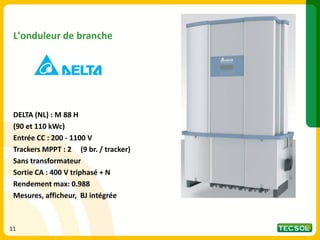

DELTA (NL) : M 88 H
(90 et 110 kWc)
Entrée CC : 200 - 1100 V
Trackers MPPT : 2 (9 br. / tracker)
Sans transformateur
Sortie CA : 400 V triphasé + N
Rendement max: 0.988
Mesures, afficheur, BJ intégrée
11
L'onduleur de branche

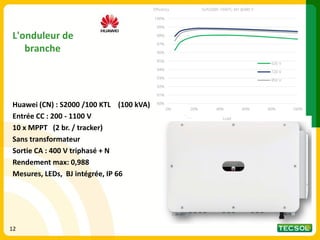

Huawei (CN) : S2000 /100 KTL (100 kVA)
Entrée CC : 200 - 1100 V
10 x MPPT (2 br. / tracker)
Sans transformateur
Sortie CA : 400 V triphasé + N
Rendement max: 0,988
Mesures, LEDs, BJ intégrée, IP 66
12
L'onduleur de
branche
13
13
Kaco (DE) : Blueplanet 150 TL3
(225 kWc)
Entrée CC : 960 - 1 450 V
MPPT trackers : 1 (1 br.)
Sortie CA : 3 x 400 V
Cos Phi : 0,3 à 1
Rendement > 0,99
Poids : 80 kg
L'onduleur mini-central
14
14

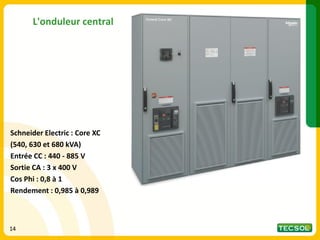

Schneider Electric : Core XC
(540, 630 et 680 kVA)
Entrée CC : 440 - 885 V
Sortie CA : 3 x 400 V
Cos Phi : 0,8 à 1
Rendement : 0,985 à 0,989
L'onduleur central
15
15

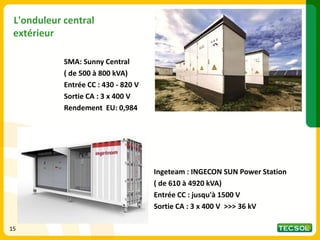

SMA: Sunny Central
( de 500 à 800 kVA)
Entrée CC : 430 - 820 V
Sortie CA : 3 x 400 V
Rendement EU: 0,984
L'onduleur central
extérieur
Ingeteam : INGECON SUN Power Station
( de 610 à 4920 kVA)
Entrée CC : jusqu'à 1500 V
Sortie CA : 3 x 400 V >>> 36 kV
16
16

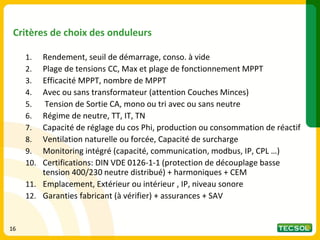

Critères de choix des onduleurs
1. Rendement, seuil de démarrage, conso. à vide
2. Plage de tensions CC, Max et plage de fonctionnement MPPT
3. Efficacité MPPT, nombre de MPPT
4. Avec ou sans transformateur (attention Couches Minces)
5. Tension de Sortie CA, mono ou tri avec ou sans neutre
6. Régime de neutre, TT, IT, TN
7. Capacité de réglage du cos Phi, production ou consommation de réactif
8. Ventilation naturelle ou forcée, Capacité de surcharge
9. Monitoring intégré (capacité, communication, modbus, IP, CPL …)
10. Certifications: DIN VDE 0126-1-1 (protection de découplage basse
tension 400/230 neutre distribué) + harmoniques + CEM
11. Emplacement, Extérieur ou intérieur , IP, niveau sonore
12. Garanties fabricant (à vérifier) + assurances + SAV
17

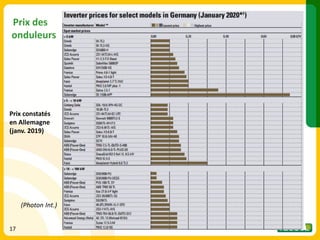

Prix des
onduleurs
(Photon Int.)
Prix constatés
en Allemagne
(janv. 2019)

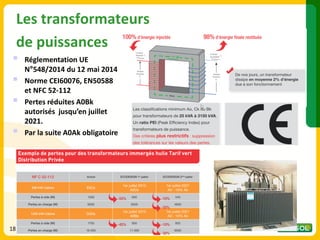

Les transformateurs
de puissances
▪ Réglementation UE
N°548/2014 du 12 mai 2014
▪ Norme CEI60076, EN50588
et NFC 52-112
▪ Pertes réduites A0Bk
autorisés jusqu’en juillet
2021.
▪ Par la suite A0Ak obligatoire
18

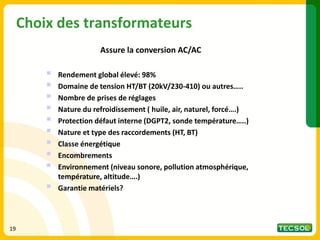

Choix des transformateurs
Assure la conversion AC/AC
▪ Rendement global élevé: 98%
▪ Domaine de tension HT/BT (20kV/230-410) ou autres…..
▪ Nombre de prises de réglages
▪ Nature du refroidissement ( huile, air, naturel, forcé….)
▪ Protection défaut interne (DGPT2, sonde température…..)
▪ Nature et type des raccordements (HT, BT)
▪ Classe énergétique
▪ Encombrements
▪ Environnement (niveau sonore, pollution atmosphérique,
température, altitude….)
▪ Garantie matériels?
19
20
3. Configurations électriques
Maison Panta Rhei
Amersfoort (NL)
20

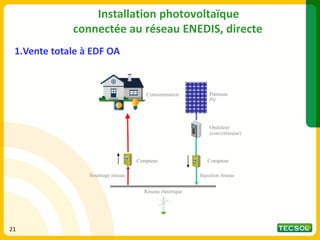

1.Vente totale à EDF OA
Installation photovoltaïque
connectée au réseau ENEDIS, directe
Réseau électrique
Onduleur
(convertisseur)
Panneau
PV
Consommation
Compteur Compteur
Injection réseau
Soutirage réseau
21

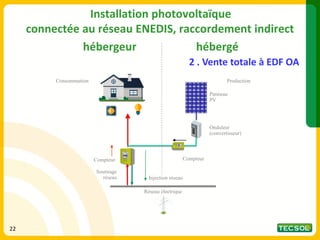

2 . Vente totale à EDF OA
Installation photovoltaïque
connectée au réseau ENEDIS, raccordement indirect
hébergeur hébergé
Réseau électrique
Onduleur
(convertisseur)
Panneau
PV
Consommation
Compteur Compteur
Injection réseau
Soutirage
réseau
Production
22

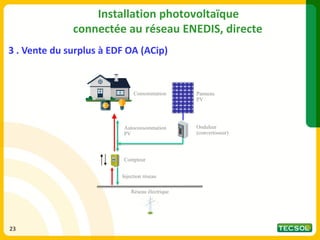

3 . Vente du surplus à EDF OA (ACip)
Installation photovoltaïque
connectée au réseau ENEDIS, directe
Réseau électrique
Consommation
Compteur
Autoconsommation
PV
Injection réseau
Onduleur
(convertisseur)
Panneau
PV
23

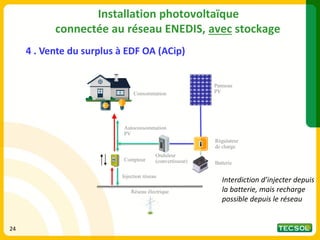

4 . Vente du surplus à EDF OA (ACip)
Installation photovoltaïque
connectée au réseau ENEDIS, avec stockage
Interdiction d’injecter depuis
la batterie, mais recharge
possible depuis le réseau
Réseau électrique
Consommation
Compteur
Autoconsommation
PV
Injection réseau
Onduleur
(convertisseur)
Panneau
PV
Régulateur
de charge
Batterie
24
Installation photovoltaïque
connectée au réseau ENEDIS, en autoconsommation

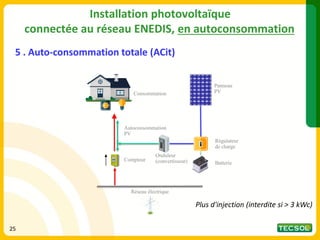

5 . Auto-consommation totale (ACit)
Plus d'injection (interdite si > 3 kWc)
Réseau électrique
Consommation
Compteur
Autoconsommation
PV
Onduleur
(convertisseur)
Panneau
PV
Régulateur
de charge
Batterie
25
Installation photovoltaïque
isolée

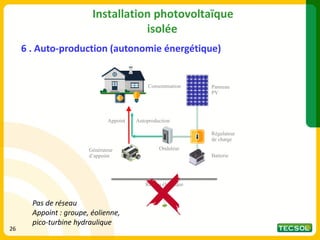

6 . Auto-production (autonomie énergétique)
Pas de réseau
Appoint : groupe, éolienne,
pico-turbine hydraulique
Réseau électrique
Régulateur
de charge
Panneau
PV
Consommation
Générateur
d’appoint
Autoproduction
Batterie
Onduleur
Appoint
26
27
VT : Injection
totale réseau BT
installation
habitation ≤ 3KW
Réseau
monophasé 230V
27
27
28
28

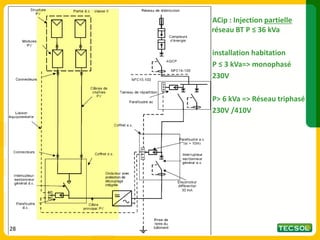

ACip : Injection partielle
réseau BT P ≤ 36 kVa
installation habitation
P ≤ 3 kVa=> monophasé
230V
P> 6 kVa => Réseau triphasé
230V /410V
28
29
29

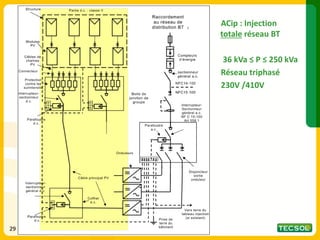

ACip : Injection
totale réseau BT
36 kVa ≤ P ≤ 250 kVa
Réseau triphasé
230V /410V
29
30
30

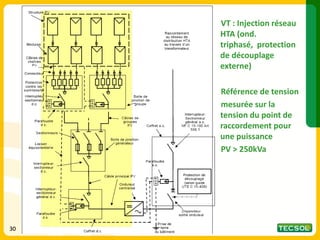

VT : Injection réseau
HTA (ond.
triphasé, protection
de découplage
externe)
Référence de tension
mesurée sur la
tension du point de
raccordement pour
une puissance
PV > 250kVa
30

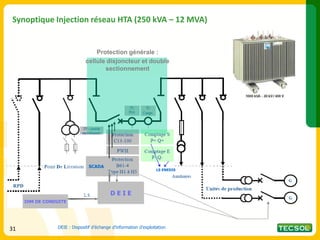

Synoptique Injection réseau HTA (250 kVA – 12 MVA)
D E I E
IHM DE CONDUITE
SCADA
DEIE : Dispositif d’échange d’information d’exploitation
LS ENEDIS
31
Protection générale :
cellule disjoncteur et double
sectionnement
32
32

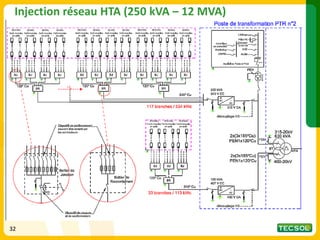

Injection réseau HTA (250 kVA – 12 MVA)
32
33
33

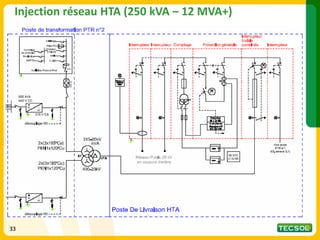

Injection réseau HTA (250 kVA – 12 MVA+)
33

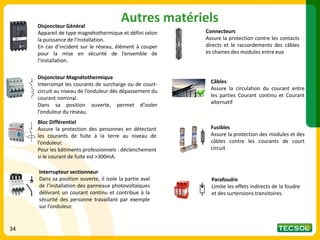

Disjoncteur Magnétothermique
Interrompt les courants de surcharge ou de court-
circuit au niveau de l’onduleur dès dépassement du
courant nominal.
Dans sa position ouverte, permet d’isoler
l’onduleur du réseau.
Interrupteur sectionneur
Dans sa position ouverte, il isole la partie aval
de l’installation des panneaux photovoltaïques
délivrant un courant continu et contribue à la
sécurité des personne travaillant par exemple
sur l’onduleur.
Parafoudre
Limite les effets indirects de la foudre
et des surtensions transitoires.
Bloc Différentiel
Assure la protection des personnes en détectant
les courants de fuite à la terre au niveau de
l’onduleur.
Pour les bâtiments professionnels : déclenchement
si le courant de fuite est >300mA.
Disjoncteur Général
Appareil de type magnétothermique et défini selon
la puissance de l’installation.
En cas d’incident sur le réseau, élément à couper
pour la mise en sécurité de l’ensemble de
l’installation.
Autres matériels
Câbles
Assure la circulation du courant entre
les parties Courant continu et Courant
alternatif
Connecteurs
Assure la protection contre les contacts
directs et le raccordements des câbles
es chaines des modules entre eux
Fusibles
Assure la protection des modules et des
câbles contre les courants de court
circuit
34

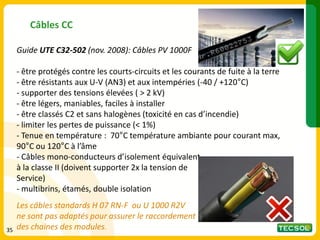

Câbles CC
Guide UTE C32-502 (nov. 2008): Câbles PV 1000F
- être protégés contre les courts-circuits et les courants de fuite à la terre
- être résistants aux U-V (AN3) et aux intempéries (-40 / +120°C)
- supporter des tensions élevées ( > 2 kV)
- être légers, maniables, faciles à installer
- être classés C2 et sans halogènes (toxicité en cas d’incendie)
- limiter les pertes de puissance (< 1%)
- Tenue en température : 70°C température ambiante pour courant max,
90°C ou 120°C à l’âme
- Câbles mono-conducteurs d’isolement équivalent
à la classe II (doivent supporter 2x la tension de
Service)
- multibrins, étamés, double isolation
Les câbles standards H 07 RN-F ou U 1000 R2V
ne sont pas adaptés pour assurer le raccordement
des chaines des modules.
35

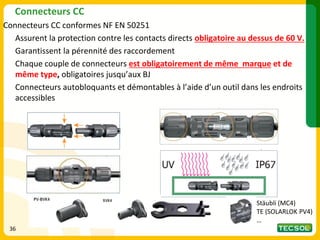

Connecteurs CC
Connecteurs CC conformes NF EN 50251
Assurent la protection contre les contacts directs obligatoire au dessus de 60 V.
Garantissent la pérennité des raccordement
Chaque couple de connecteurs est obligatoirement de même marque et de
même type, obligatoires jusqu’aux BJ
Connecteurs autobloquants et démontables à l’aide d’un outil dans les endroits
accessibles
36
Stäubli (MC4)
TE (SOLARLOK PV4)
…
37
37
INDICE IP
degré de protection de l'appareil contre les agressions extérieures : les objets, l'eau, la poussière
37
En plus:
de façon générale demander une
protection complémentaire contre les
rayonnements directs du soleil
Boîte de Jonction des module : IP 67
Connecteur CC : IP 67 ou 68,
Onduleurs : IP 65 (extérieur)

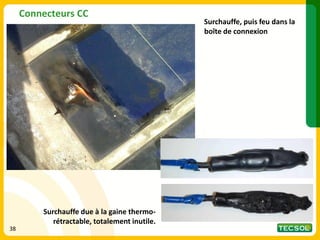

Connecteurs CC
Surchauffe, puis feu dans la
boîte de connexion
38
Surchauffe due à la gaine thermo-
rétractable, totalement inutile.

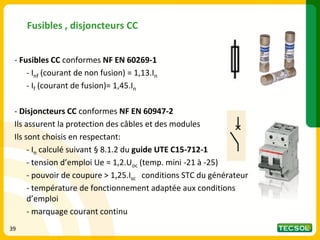

Fusibles , disjoncteurs CC
- Fusibles CC conformes NF EN 60269-1
- Inf (courant de non fusion) = 1,13.In
- If (courant de fusion)= 1,45.In
- Disjoncteurs CC conformes NF EN 60947-2
Ils assurent la protection des câbles et des modules
Ils sont choisis en respectant:
- In calculé suivant § 8.1.2 du guide UTE C15-712-1
- tension d’emploi Ue = 1,2.Uoc (temp. mini -21 à -25)
- pouvoir de coupure > 1,25.Isc conditions STC du générateur
- température de fonctionnement adaptée aux conditions
d’emploi
- marquage courant continu
39
Protection contre les
Effets indirects
Conducteur
d’équipotentialité
• Toutes les masses sont reliées à la terre, via un conducteur d’équipotentialité
✓ Conducteur de 6mm² minimum (isolé –vert/jaune- ou nu)
✓ Conducteur Cu nu ne doit pas cheminer le long des parties alu
• ATTENTION : Eviter les boucles induites !!!
1 2 3
Mauvais câblage (entre polarité et masse)
Mauvais câblage entre polarité
Bon câblage (sans boucles)
1
2
3

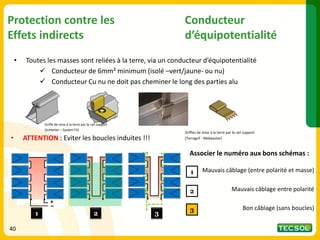

Associer le numéro aux bons schémas :
Griffe de mise à la terre par le rail support
(Schletter – System FS)
Griffes de mise à la terre par le rail support
(Terragrif - Mobasolar)
40
Conducteur d’équipotentialité
• Toutes les masses sont reliées à la terre, via un conducteur
d’équipotentialité
41
42
Merci,
pour votre
attention,
et rendez vous
à notre
prochaine
session!

Contenu connexe

Tendances

La maintenance d'un système système photovoltaique autonome autonome
La maintenance d'un système système photovoltaique autonome autonomeLa maintenance d'un système système photovoltaique autonome autonome
La maintenance d'un système système photovoltaique autonome autonome
salem ben moussa

Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Achrefsuissi

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique
Pierre Maréchal

Chapitre IV : Les machines synchrones
Chapitre IV : Les machines synchronesChapitre IV : Les machines synchrones
Chapitre IV : Les machines synchrones
Mohamed Khalfaoui

Exemple du photovoltaique : Etapes-clefs pour realiser les projets
Exemple du photovoltaique : Etapes-clefs pour realiser les projetsExemple du photovoltaique : Etapes-clefs pour realiser les projets
Exemple du photovoltaique : Etapes-clefs pour realiser les projets
PARIS

Rapport PFE installation electrique
Rapport PFE installation electriqueRapport PFE installation electrique
Rapport PFE installation electrique
ZinebPROTIM

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Imed Frioukh

version finale de rapport de stage
version finale de rapport de stageversion finale de rapport de stage
version finale de rapport de stage
Abdelaziz ED-DAOUY

Electronique de puissance
Electronique de puissanceElectronique de puissance
Electronique de puissance
badr zaimi

Distribution et transport.ppt
Distribution et transport.pptDistribution et transport.ppt
Distribution et transport.ppt
ChaabaneBOUALI2

Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)
Mohsen Sadok

Td triphasé
Td triphaséTd triphasé
Td triphasé
Smee Kaem Chann

Postes de transformation client hta - conception et réalisation
Postes de transformation client hta - conception et réalisationPostes de transformation client hta - conception et réalisation
Postes de transformation client hta - conception et réalisation
Aminoxa Wydadya

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé
Pierre Maréchal

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com
morin moli

Présentation énergie éolienne
Présentation énergie éoliennePrésentation énergie éolienne
Présentation énergie éolienne
imene imene

Exercices corriges-sur-le-regime-triphase
Exercices corriges-sur-le-regime-triphase Exercices corriges-sur-le-regime-triphase
Exercices corriges-sur-le-regime-triphase
morin moli

Notion de base
Notion de baseNotion de base
Notion de base
Nabil El Oualid

Presentation PPT (1).pptx
Presentation PPT (1).pptxPresentation PPT (1).pptx
Presentation PPT (1).pptx
Mohamed854100


Tendances (20)

La maintenance d'un système système photovoltaique autonome autonome
La maintenance d'un système système photovoltaique autonome autonomeLa maintenance d'un système système photovoltaique autonome autonome
La maintenance d'un système système photovoltaique autonome autonome

Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique

Chapitre IV : Les machines synchrones
Chapitre IV : Les machines synchronesChapitre IV : Les machines synchrones
Chapitre IV : Les machines synchrones

Exemple du photovoltaique : Etapes-clefs pour realiser les projets
Exemple du photovoltaique : Etapes-clefs pour realiser les projetsExemple du photovoltaique : Etapes-clefs pour realiser les projets
Exemple du photovoltaique : Etapes-clefs pour realiser les projets

Rapport PFE installation electrique
Rapport PFE installation electriqueRapport PFE installation electrique
Rapport PFE installation electrique

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...

version finale de rapport de stage
version finale de rapport de stageversion finale de rapport de stage
version finale de rapport de stage

Electronique de puissance
Electronique de puissanceElectronique de puissance
Electronique de puissance

Distribution et transport.ppt
Distribution et transport.pptDistribution et transport.ppt
Distribution et transport.ppt

Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)Rapport PFE Génie Electrique (2016)
Rapport PFE Génie Electrique (2016)

Td triphasé
Td triphaséTd triphasé
Td triphasé

Postes de transformation client hta - conception et réalisation
Postes de transformation client hta - conception et réalisationPostes de transformation client hta - conception et réalisation
Postes de transformation client hta - conception et réalisation

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com

Projet photovoltaîque
Projet photovoltaîqueProjet photovoltaîque
Projet photovoltaîque

Présentation énergie éolienne
Présentation énergie éoliennePrésentation énergie éolienne
Présentation énergie éolienne

Exercices corriges-sur-le-regime-triphase
Exercices corriges-sur-le-regime-triphase Exercices corriges-sur-le-regime-triphase
Exercices corriges-sur-le-regime-triphase

Notion de base
Notion de baseNotion de base
Notion de base

Presentation PPT (1).pptx
Presentation PPT (1).pptxPresentation PPT (1).pptx
Presentation PPT (1).pptx


Similaire à Formation PV Onduleurs Schémas elec.pdf

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf
NioulLopoldJunior

Soutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassanSoutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassan
riemmen

cahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdfcahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdf
HamzaMarga

PA CAHORS
PA CAHORSPA CAHORS
PA CAHORS
HamzaMarga

Codeur incrémental programmable IP58 / IQ58 de Lika Electronic en français
Codeur incrémental programmable IP58 / IQ58 de Lika Electronic en françaisCodeur incrémental programmable IP58 / IQ58 de Lika Electronic en français
Codeur incrémental programmable IP58 / IQ58 de Lika Electronic en français
Lika Electronic

Formation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptFormation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.ppt
BOULANORICHRAF

PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhttPDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
abdeialiji1975

Gamme Onduleur Modulaire Triphasé DPA Power_UPT | ECUS
Gamme Onduleur Modulaire Triphasé DPA Power_UPT | ECUSGamme Onduleur Modulaire Triphasé DPA Power_UPT | ECUS
Gamme Onduleur Modulaire Triphasé DPA Power_UPT | ECUS
ECUS

CH4_Transfo_Mesure(SP).pdf
CH4_Transfo_Mesure(SP).pdfCH4_Transfo_Mesure(SP).pdf
CH4_Transfo_Mesure(SP).pdf
ChadWood16

Mi452 a v8_um_fr
Mi452 a v8_um_frMi452 a v8_um_fr
Mi452 a v8_um_fr
Kim Schmock

Mi452 a v8_um_fr
Mi452 a v8_um_frMi452 a v8_um_fr
Mi452 a v8_um_fr
Kim Schmock

Mi452 a v8_um_fr
Mi452 a v8_um_frMi452 a v8_um_fr
Mi452 a v8_um_fr
Kim Schmock

Manuel esd5500 ece vr
Manuel esd5500 ece vrManuel esd5500 ece vr
Manuel esd5500 ece vr
Rached Douahchia

Conf cp3
Conf cp3Conf cp3
Presentationthese.ppt
Presentationthese.pptPresentationthese.ppt
Presentationthese.ppt
radwanmounsif

Appareillage de coupure et de protection hv07
Appareillage de coupure et de protection hv07Appareillage de coupure et de protection hv07
Appareillage de coupure et de protection hv07
MecmedMomod

CH2_.pdf
CH2_.pdfCH2_.pdf
CH2_.pdf
ChadWood16

Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec SheetChromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Thorne & Derrick UK

Disjoncteur hager
Disjoncteur hagerDisjoncteur hager
Disjoncteur hager
Amina MALIH

Protections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.pptProtections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.ppt
MohamedAliOuhaddou


Similaire à Formation PV Onduleurs Schémas elec.pdf (20)

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf

Soutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassanSoutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassan

cahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdfcahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdf

PA CAHORS
PA CAHORSPA CAHORS
PA CAHORS

Codeur incrémental programmable IP58 / IQ58 de Lika Electronic en français
Codeur incrémental programmable IP58 / IQ58 de Lika Electronic en françaisCodeur incrémental programmable IP58 / IQ58 de Lika Electronic en français
Codeur incrémental programmable IP58 / IQ58 de Lika Electronic en français

Formation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptFormation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.ppt

PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhttPDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt

Gamme Onduleur Modulaire Triphasé DPA Power_UPT | ECUS
Gamme Onduleur Modulaire Triphasé DPA Power_UPT | ECUSGamme Onduleur Modulaire Triphasé DPA Power_UPT | ECUS
Gamme Onduleur Modulaire Triphasé DPA Power_UPT | ECUS

CH4_Transfo_Mesure(SP).pdf
CH4_Transfo_Mesure(SP).pdfCH4_Transfo_Mesure(SP).pdf
CH4_Transfo_Mesure(SP).pdf

Mi452 a v8_um_fr
Mi452 a v8_um_frMi452 a v8_um_fr
Mi452 a v8_um_fr

Mi452 a v8_um_fr
Mi452 a v8_um_frMi452 a v8_um_fr
Mi452 a v8_um_fr

Mi452 a v8_um_fr
Mi452 a v8_um_frMi452 a v8_um_fr
Mi452 a v8_um_fr

Manuel esd5500 ece vr
Manuel esd5500 ece vrManuel esd5500 ece vr
Manuel esd5500 ece vr

Conf cp3
Conf cp3Conf cp3
Conf cp3

Presentationthese.ppt
Presentationthese.pptPresentationthese.ppt
Presentationthese.ppt

Appareillage de coupure et de protection hv07
Appareillage de coupure et de protection hv07Appareillage de coupure et de protection hv07
Appareillage de coupure et de protection hv07

CH2_.pdf
CH2_.pdfCH2_.pdf
CH2_.pdf

Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec SheetChromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec Sheet

Disjoncteur hager
Disjoncteur hagerDisjoncteur hager
Disjoncteur hager

Protections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.pptProtections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.ppt


Formation PV Onduleurs Schémas elec.pdf

  • 1. Formation photovoltaïque S2-1 - Photovoltaïque sur réseau Technique générale conversion Bureau d’études indépendant en énergie solaire 2020
  • 2. Les onduleurs ▪ Conversion CC en CA ▪ Rendement global élevé: 96 à 98,9% ▪ Synchronisation avec le réseau électrique ▪ Couplage/découplage automatique du réseau (DIN VDE 126-1-1) ▪ Seuil de démarrage sur l'ensoleillement ▪ Régulation MPPT (1 à 12 trackers) ▪ Large plage de tensions d'entrée CC (1500v maxi) ▪ Limitation de la puissance de sortie CA ▪ Déphasage réglable ▪ Consommation de veille faible ▪ CPI côtés CA et CC ▪ Taux d’harmoniques, CEM ▪ Data logger + communication RS 485, IP,… ▪ Connecteurs rapides sur partie CC si multi string ▪ Interrupteur de coupure incorporé suivant modèle 2
  • 3. Protection DIN VDE 126-1-1 A1 (2014) Assure le découplage des onduleurs, en cas de variation des paramètres de tension réseau pour assurer la protection des appareils d’utilisations ▪ Le distributeur garanti une qualité de fourniture sur la base d’une tension 230V/400V avec une variation maxi + - 10% la tension réseau est comprise entre 210,4V/366V et 249,6v/434v ▪ La protection de découplage agit de façon instantanée < 47,5 Hz fréquence réseau (50Hz) >50,6 Hz < 80 % Un(230v)>115% 184v <Un> 264,5v ▪ La protection de découplage agit de façon temporisée mesure sur 10 min Si Un> 110% >253V ▪ Contrôle impédance temporisé 5 secondes Max de Z Max de ΔZ Impédance raccordement amont 1,25 Ω au couplage puis 1,75 Ω 3
  • 4. Protection DIN VDE 126-1-1 A1 (2014) 4 25 30 35 40 45 50 55 1 2 3 4 5 6 7 8 9 10 Plage de Fréquence réseau (Hz) Freq max 50,6 Hz Freq contractuelle 50 Hz Freq min 47,5Hz
  • 5. 5 5 Les types d’onduleurs Onduleur central Onduleurs de chaîne + micro-onduleurs 4
  • 6. Suivi du Point de Performance Maximale Pour fonctionner de manière optimale, l’onduleur doit connaître la caractéristique P = U x I afin de s’adapter à elle. On dit que l’onduleur « cherche » le PPM, qui correspond au point où la puissance P est la plus grande : Autres Caractéristiques / Performances Mais les valeurs d’ensoleillement et de température sont variables. Grâce à son système électronique intégré, l’onduleur dispose d’un dispositif de suivi du PPM : le dispositif de MPP Tracking L’onduleur s’adapte ainsi en permanence au signal que lui envoient les modules pour chaque fois retrouver le PPM et maximiser la quantité d’énergie qui sort de l’onduleur. L’onduleur suit la Pmax des modules : MPPT 6
  • 7. Les différents types d’onduleur Onduleur "à transformateur" :  Permet d’assurer l’isolation électrique ("galvanique") de la partie « modules » et de la partie « réseau ».  2 variantes : - transformateur "basse fréquence" : en aval de l’étape de conversion continu- alternatif / travaille à 50 Hz environ / solide et simple / inconvénient: encombrant et plus lourd (10 kg par kW de puissance). - transformateur "haute fréquence" : entre deux étapes de conversion de l’onduleur / travaille à quelques milliers de Hz / moins lourd mais plus de composants. Onduleur sans transformateur  Ne bénéficie pas de l’isolation galvanique  Peut être à l’origine de courants de fuite capacitifs.  Avantages : plus léger (5 kg par kW) / moins cher / meilleur rendement  Mise à la terre d’une polarité impossible (Attention aux couches minces) 7
  • 8. Rendement d’un onduleur 8 SMA Tripower 25000TL-30
  • 10. 10 10 L ’onduleur de module / micro-onduleur ENPHASE (USA) : IQ7+ Monophasé P + N 230V de 235 à 440 W Entrée CC : 16 - 60 V Rendement Eu : 0,965 IP67 Poids : 1,08 kg Fixé sous le module
  • 11. DELTA (NL) : M 88 H (90 et 110 kWc) Entrée CC : 200 - 1100 V Trackers MPPT : 2 (9 br. / tracker) Sans transformateur Sortie CA : 400 V triphasé + N Rendement max: 0.988 Mesures, afficheur, BJ intégrée 11 L'onduleur de branche
  • 12. Huawei (CN) : S2000 /100 KTL (100 kVA) Entrée CC : 200 - 1100 V 10 x MPPT (2 br. / tracker) Sans transformateur Sortie CA : 400 V triphasé + N Rendement max: 0,988 Mesures, LEDs, BJ intégrée, IP 66 12 L'onduleur de branche
  • 13. 13 13 Kaco (DE) : Blueplanet 150 TL3 (225 kWc) Entrée CC : 960 - 1 450 V MPPT trackers : 1 (1 br.) Sortie CA : 3 x 400 V Cos Phi : 0,3 à 1 Rendement > 0,99 Poids : 80 kg L'onduleur mini-central
  • 14. 14 14 Schneider Electric : Core XC (540, 630 et 680 kVA) Entrée CC : 440 - 885 V Sortie CA : 3 x 400 V Cos Phi : 0,8 à 1 Rendement : 0,985 à 0,989 L'onduleur central
  • 15. 15 15 SMA: Sunny Central ( de 500 à 800 kVA) Entrée CC : 430 - 820 V Sortie CA : 3 x 400 V Rendement EU: 0,984 L'onduleur central extérieur Ingeteam : INGECON SUN Power Station ( de 610 à 4920 kVA) Entrée CC : jusqu'à 1500 V Sortie CA : 3 x 400 V >>> 36 kV
  • 16. 16 16 Critères de choix des onduleurs 1. Rendement, seuil de démarrage, conso. à vide 2. Plage de tensions CC, Max et plage de fonctionnement MPPT 3. Efficacité MPPT, nombre de MPPT 4. Avec ou sans transformateur (attention Couches Minces) 5. Tension de Sortie CA, mono ou tri avec ou sans neutre 6. Régime de neutre, TT, IT, TN 7. Capacité de réglage du cos Phi, production ou consommation de réactif 8. Ventilation naturelle ou forcée, Capacité de surcharge 9. Monitoring intégré (capacité, communication, modbus, IP, CPL …) 10. Certifications: DIN VDE 0126-1-1 (protection de découplage basse tension 400/230 neutre distribué) + harmoniques + CEM 11. Emplacement, Extérieur ou intérieur , IP, niveau sonore 12. Garanties fabricant (à vérifier) + assurances + SAV
  • 17. 17 Prix des onduleurs (Photon Int.) Prix constatés en Allemagne (janv. 2019)
  • 18. Les transformateurs de puissances ▪ Réglementation UE N°548/2014 du 12 mai 2014 ▪ Norme CEI60076, EN50588 et NFC 52-112 ▪ Pertes réduites A0Bk autorisés jusqu’en juillet 2021. ▪ Par la suite A0Ak obligatoire 18
  • 19. Choix des transformateurs Assure la conversion AC/AC ▪ Rendement global élevé: 98% ▪ Domaine de tension HT/BT (20kV/230-410) ou autres….. ▪ Nombre de prises de réglages ▪ Nature du refroidissement ( huile, air, naturel, forcé….) ▪ Protection défaut interne (DGPT2, sonde température…..) ▪ Nature et type des raccordements (HT, BT) ▪ Classe énergétique ▪ Encombrements ▪ Environnement (niveau sonore, pollution atmosphérique, température, altitude….) ▪ Garantie matériels? 19
  • 20. 20 3. Configurations électriques Maison Panta Rhei Amersfoort (NL) 20
  • 21. 1.Vente totale à EDF OA Installation photovoltaïque connectée au réseau ENEDIS, directe Réseau électrique Onduleur (convertisseur) Panneau PV Consommation Compteur Compteur Injection réseau Soutirage réseau 21
  • 22. 2 . Vente totale à EDF OA Installation photovoltaïque connectée au réseau ENEDIS, raccordement indirect hébergeur hébergé Réseau électrique Onduleur (convertisseur) Panneau PV Consommation Compteur Compteur Injection réseau Soutirage réseau Production 22
  • 23. 3 . Vente du surplus à EDF OA (ACip) Installation photovoltaïque connectée au réseau ENEDIS, directe Réseau électrique Consommation Compteur Autoconsommation PV Injection réseau Onduleur (convertisseur) Panneau PV 23
  • 24. 4 . Vente du surplus à EDF OA (ACip) Installation photovoltaïque connectée au réseau ENEDIS, avec stockage Interdiction d’injecter depuis la batterie, mais recharge possible depuis le réseau Réseau électrique Consommation Compteur Autoconsommation PV Injection réseau Onduleur (convertisseur) Panneau PV Régulateur de charge Batterie 24
  • 25. Installation photovoltaïque connectée au réseau ENEDIS, en autoconsommation 5 . Auto-consommation totale (ACit) Plus d'injection (interdite si > 3 kWc) Réseau électrique Consommation Compteur Autoconsommation PV Onduleur (convertisseur) Panneau PV Régulateur de charge Batterie 25
  • 26. Installation photovoltaïque isolée 6 . Auto-production (autonomie énergétique) Pas de réseau Appoint : groupe, éolienne, pico-turbine hydraulique Réseau électrique Régulateur de charge Panneau PV Consommation Générateur d’appoint Autoproduction Batterie Onduleur Appoint 26
  • 27. 27 VT : Injection totale réseau BT installation habitation ≤ 3KW Réseau monophasé 230V 27 27
  • 28. 28 28 ACip : Injection partielle réseau BT P ≤ 36 kVa installation habitation P ≤ 3 kVa=> monophasé 230V P> 6 kVa => Réseau triphasé 230V /410V 28
  • 29. 29 29 ACip : Injection totale réseau BT 36 kVa ≤ P ≤ 250 kVa Réseau triphasé 230V /410V 29
  • 30. 30 30 VT : Injection réseau HTA (ond. triphasé, protection de découplage externe) Référence de tension mesurée sur la tension du point de raccordement pour une puissance PV > 250kVa 30
  • 31. Synoptique Injection réseau HTA (250 kVA – 12 MVA) D E I E IHM DE CONDUITE SCADA DEIE : Dispositif d’échange d’information d’exploitation LS ENEDIS 31 Protection générale : cellule disjoncteur et double sectionnement
  • 32. 32 32 Injection réseau HTA (250 kVA – 12 MVA) 32
  • 33. 33 33 Injection réseau HTA (250 kVA – 12 MVA+) 33
  • 34. Disjoncteur Magnétothermique Interrompt les courants de surcharge ou de court- circuit au niveau de l’onduleur dès dépassement du courant nominal. Dans sa position ouverte, permet d’isoler l’onduleur du réseau. Interrupteur sectionneur Dans sa position ouverte, il isole la partie aval de l’installation des panneaux photovoltaïques délivrant un courant continu et contribue à la sécurité des personne travaillant par exemple sur l’onduleur. Parafoudre Limite les effets indirects de la foudre et des surtensions transitoires. Bloc Différentiel Assure la protection des personnes en détectant les courants de fuite à la terre au niveau de l’onduleur. Pour les bâtiments professionnels : déclenchement si le courant de fuite est >300mA. Disjoncteur Général Appareil de type magnétothermique et défini selon la puissance de l’installation. En cas d’incident sur le réseau, élément à couper pour la mise en sécurité de l’ensemble de l’installation. Autres matériels Câbles Assure la circulation du courant entre les parties Courant continu et Courant alternatif Connecteurs Assure la protection contre les contacts directs et le raccordements des câbles es chaines des modules entre eux Fusibles Assure la protection des modules et des câbles contre les courants de court circuit 34
  • 35. Câbles CC Guide UTE C32-502 (nov. 2008): Câbles PV 1000F - être protégés contre les courts-circuits et les courants de fuite à la terre - être résistants aux U-V (AN3) et aux intempéries (-40 / +120°C) - supporter des tensions élevées ( > 2 kV) - être légers, maniables, faciles à installer - être classés C2 et sans halogènes (toxicité en cas d’incendie) - limiter les pertes de puissance (< 1%) - Tenue en température : 70°C température ambiante pour courant max, 90°C ou 120°C à l’âme - Câbles mono-conducteurs d’isolement équivalent à la classe II (doivent supporter 2x la tension de Service) - multibrins, étamés, double isolation Les câbles standards H 07 RN-F ou U 1000 R2V ne sont pas adaptés pour assurer le raccordement des chaines des modules. 35
  • 36. Connecteurs CC Connecteurs CC conformes NF EN 50251 Assurent la protection contre les contacts directs obligatoire au dessus de 60 V. Garantissent la pérennité des raccordement Chaque couple de connecteurs est obligatoirement de même marque et de même type, obligatoires jusqu’aux BJ Connecteurs autobloquants et démontables à l’aide d’un outil dans les endroits accessibles 36 Stäubli (MC4) TE (SOLARLOK PV4) …
  • 37. 37 37 INDICE IP degré de protection de l'appareil contre les agressions extérieures : les objets, l'eau, la poussière 37 En plus: de façon générale demander une protection complémentaire contre les rayonnements directs du soleil Boîte de Jonction des module : IP 67 Connecteur CC : IP 67 ou 68, Onduleurs : IP 65 (extérieur)
  • 38. Connecteurs CC Surchauffe, puis feu dans la boîte de connexion 38 Surchauffe due à la gaine thermo- rétractable, totalement inutile.
  • 39. Fusibles , disjoncteurs CC - Fusibles CC conformes NF EN 60269-1 - Inf (courant de non fusion) = 1,13.In - If (courant de fusion)= 1,45.In - Disjoncteurs CC conformes NF EN 60947-2 Ils assurent la protection des câbles et des modules Ils sont choisis en respectant: - In calculé suivant § 8.1.2 du guide UTE C15-712-1 - tension d’emploi Ue = 1,2.Uoc (temp. mini -21 à -25) - pouvoir de coupure > 1,25.Isc conditions STC du générateur - température de fonctionnement adaptée aux conditions d’emploi - marquage courant continu 39
  • 40. Protection contre les Effets indirects Conducteur d’équipotentialité • Toutes les masses sont reliées à la terre, via un conducteur d’équipotentialité ✓ Conducteur de 6mm² minimum (isolé –vert/jaune- ou nu) ✓ Conducteur Cu nu ne doit pas cheminer le long des parties alu • ATTENTION : Eviter les boucles induites !!! 1 2 3 Mauvais câblage (entre polarité et masse) Mauvais câblage entre polarité Bon câblage (sans boucles) 1 2 3 Associer le numéro aux bons schémas : Griffe de mise à la terre par le rail support (Schletter – System FS) Griffes de mise à la terre par le rail support (Terragrif - Mobasolar) 40
  • 41. Conducteur d’équipotentialité • Toutes les masses sont reliées à la terre, via un conducteur d’équipotentialité 41
  • 42. 42 Merci, pour votre attention, et rendez vous à notre prochaine session!
